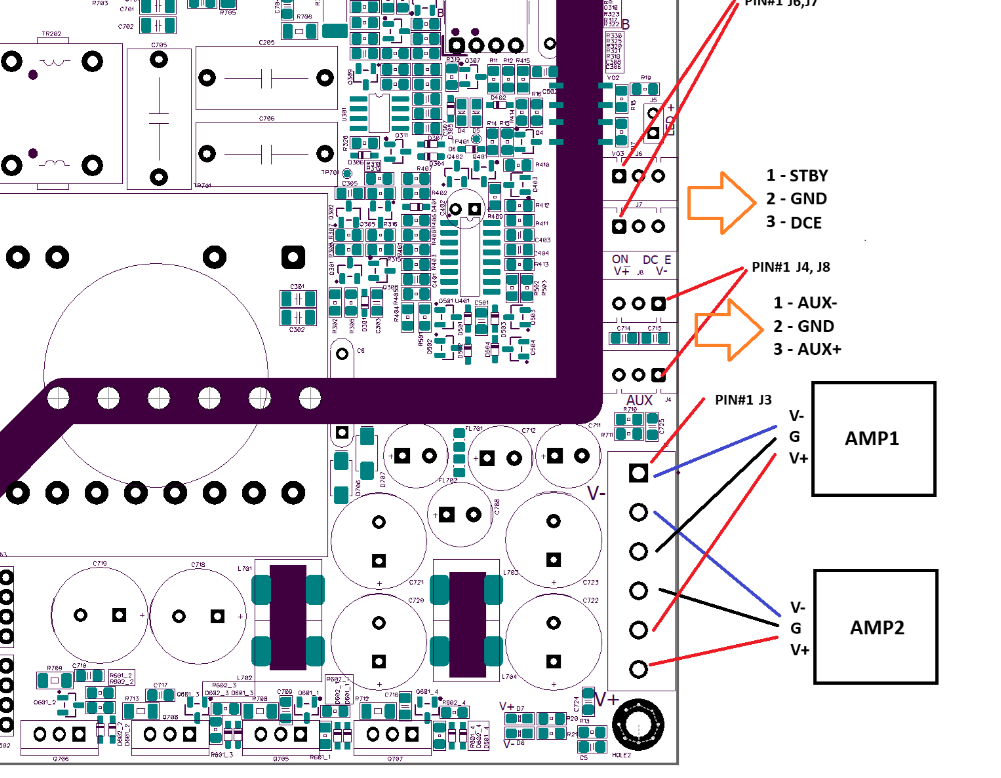

Взял из мануала.
Уважаемый Юрий разьясните пожалулйста

На фото, защита правильно соединена?


Доброго! Спасибо что обратили внимание, но ошибки нет, все верно подключено, вход DCE на первом пине, на третьем пине выход STBY.

Ну и еще одна вариация на тему двойное моно на модулях 2.061. P


Я точно не уверен но Юрий писал:

Re: Вариант блока ...

Еще одна версия усилка на платах Юры, только в этой версии питатель на 57 вольт. При прослушивании показалось что немного мягче бас у этой версии чем та что я выкладывал фото выше в теме.
Юре как всегда спасибо и удачи в новых проектах и начинаниях если таковые предвидятся.


На фото, защита ...

вообщем сделал так как на схеме. работает.
надо только окультурить красиво.

Класс! Значит защите быть) Уберу эту плату защиты!

Спасибо, понятно. Укоротить провода, особенно входные от линейного входа.
Чтобы укоротить надо перенести РГ.

А еще такая мысль была.
Если РГ впереди, Что если эти входные провода от тюльпанов до РГ потом к входу усилителя
поместить в экранированные медный экран и заземлить к корпусу усилителя ...

корпус 30см на 26. Как установить блоки правильно. Чтобы поменьше наводок и помех.
Усилители рядом поставить, подальше от блока питания.
может развернуть ? или еще чего.
Подскажите плиз.
Пока прикинул так. не хотелось бы переделывать отверстия сверлить зря.

AN7062 - проблема была в этой микросхеме.
Спасибо.

https://aliexpress.ru/item/32867169082.html?gatewayAdapt=glo2rus&sku_id=65553408561

Плата усилителя LJM L15 300 Вт в сборе, плата для аудио усилителя, проект «сделай сам»,
3 пары IRFP240 IRFP9240 усилитель мощности MOSFET

У кого нибудь есть такой усилитель? Что скажете?
По параметрам нормуль. Мне ...

Ну значит порядок.
Я думал что с запасом ставится.

По поводу максимальнжого напряжения питания

Напряжение питания, мин-макс, В: +/-30 до +/-60

а ничего что в модуле конденсаторы 270мкф на 63 В ?

Technics SU-V303, на выходе обоих каналов -50В. Следовательно срабатывает защита и не включается реле.
Если отпаять базы транзисторов Q305, Q307, и Q306, Q308 то на выходе обоих каналов - О и реле щелкает.
Следовательно оконечник в норме.
По схеме на базах этих транзисторов должно быть -1.9 +1.9 ...

ну и отличненько. У меня мой усилок лайт версии пашет с ноября 2020 года как часики.

И еще вопрос, какое максимальное входное напряжение можно подавать на усилитель.
У меня при Vrms 1V начинают мигать светодиоды. Это напряжение на балансном входе.

Jek001973 привет так я с вами и не спорю по вашим данным если перевести на 4 ом.мощность должна быть около 150вт.извините но на такой мощности он должен был взорвать мои s90-4ом.или нет?


Вы меня заинтриговали, пошел померил:

При входном синусе 2В на 8 Ом нагрузке
- выходное U 42.5В, I 4,3А ...

А можно ссылочку на документацию поправить. А то кидает в никуда)
Спасибо!

Вопрос по поводу схем защиты АС
Применяемые Юрием на микросхеме UPC1237
https://aliexpress.ru/item/32886318051.html?spm=a2g0o.productlist.0.0.33b3202eD8a81G&algo_pvid=02184c4d-3c88-4fd8-b0ff-453d7a66042c&algo_expid=02184c4d-3c88-4fd8-b0ff-453d7a66042c-0&btsid=0b8b035616133986575372811eb374&ws_ab ...

Так в документации все написано, подготовка к работе

Невтерпёж было послушать)
Уже исправил.

Пока так. Потом облагорожу, плюс обязательно плату защиты надо.

я тоже так думал, а в описании к картинке наоборот.

хочу попробовать диференциальных вход J1. Только не пойму где здесь горячий-холодный ( + -)

Я уже получил лайт версию. все работает, доволен)
