Ще одна схема (УСИЛИТЕЛЬ YAQIN MC-100B), правда вхідну лампу хібащо прийдеться ховати в середину корпуса - не хочеться сверлити отвори ше під 2 лампи

Так, у пана Ширшова
У нього можна заказати і вихідні на торах.
Розміри корпусу

Анодне живлення буде скоріше за все на ультрашвидких діодах, там після фільтра буде десь під 420-430в анодної напруги.
Вихідні каскади в Тріодах в А класі (трансформатор заказувався наскільки памятаю під таке включення - 4.0 кОм – 5.0 кОм: при напрузі близько 400-450в)
При ...

Трансформатори вихідні БЕЗ ультралінійного виводу.

Отримав такий корпус підсилювача. (по центру при бажанні 4 лампи ставляться і октальні (6н9с/6н8с)

До нього замовлений такий ...

Николаевич писал(а): 13 янв 2026, 15:06 - робіть відразу обмотку для мінуса із стабом і якщо можна . де брали трансформатори. дякую..

тут
https://www.facebook.com/groups/6557417 ... 098723410/

Так, без проблем можна і так, а ле я б підключив в нагрузку резистор 8Ом ват так на 10
а паралельно йому вже наушники

Если не ошибаюсь это типа "Покемоновской ПОС
Особенность "Покемона" в низком выходном сопротивлении, что позволит работать на колонки закрытого типа и не бубонеть на частоте резонанса.

Думаю тоді почати з такої схеми, потихеньку її модифікуючи.

Судячи з вихідного скоріше за все прийдеться тріод, хоча можна добавити для вкусовщини тумблер переводу в пентод (не дуже таке люблю - режими пливуть).

Шановне панство є питаннячко.

Маю такі трансформатори для онотакта з зазором.
Нагрузка 8 Ом. Габаритна потужність 80Вт
Параметри:
Ra-3 kOm
Ток - 85ма
Опір первички - 104 Ом
Опір вторички - 0.24 Ом
Індктивність первички - 7.3Гн
Ефективна первична ємність - 1.3нФ
Зовнішній діметр - 91мм
Висота ...

А что там настраивать то??
Усилитель выполнен на двух микросхемах TDA7294, разве что темброблок просмотреть на износ регуляторов.
Щелчки от включения холодильника в нем будут всегда, это активная помеха - надо ставить фильтр на вход БП/
В самом БП конденсаторы по 4700 надо менять скорее всего и на ...

Невелика модернізація.
Заміна вихідних тороїдальних на заказні з Ш-образного заліза.
Силовий переїхав у підвал, добавив конденсатор поліпропіленовий 100мк*450в в анодне живлення.
Звук порадував.

20250209_142104 ...

Можна навіть не подавати на вхід сигналу - достатньо викрутити гучність на половину.
В підсилювачі е мінімальний рівень не відфільтрованого по живленню фону 50 та 100 герц, от він і створює напругу на анодах при небалансі :)
У нас же двухтактники тим і славляться що мають мінімальний фон 50гц при ...

Я завжди виставляю попередньо току для лампи однієї, наприклад для EL34 50ма. пр 360в анодного.
Потім пару ламп балансую в каскаді ставлячи щупи вольтметра на аноди :) і добиваюся мінімальної змінної напруги між анодами балансним резистором.


Точноість балансування в принципі ...

Всем доброго и мирного неба!!
Уборка гаража выявила давно забытую коробку с генераторными лампами ГУ-29, ГИ-30, ГМИ-6
НЕсколько выходников РР мотанных под 6П3С и сдвоенных 6П3С
за основу решил взять схему усилителя из Lynx VTA39 (тем более попалась плата печатная под него)
Lynx ...

Для тесту прибирали резистор 10 Ом на землю?
Я їх не ставлю взагалі і фону не має.
Вхідні розєми повинні бути ізольовані від корпусу підсилювача.
+ 400 НЕ траба обєднувати в одній точці - кожен канал живеться від свого випрямляча - проблем не повинно бути.
Або для тесту заживіть оба підсилбювачі від ...

Тільки лампочкою з ниткою розжарювання, а не світлодіодною

Вариантов несколько
1. Ваш прибор неверно замеряет пульсирующее выпрямленное напряжение (80в * 1,4 = 112в)
2. Пробой первичной и вторичных обмоток трансформатора
3. Пробой одного из диодов (под напряжением) - заменить весь мост

ТО схема подобная но под EL84
в этой теме на 1 странице я писал о сборке такой платки

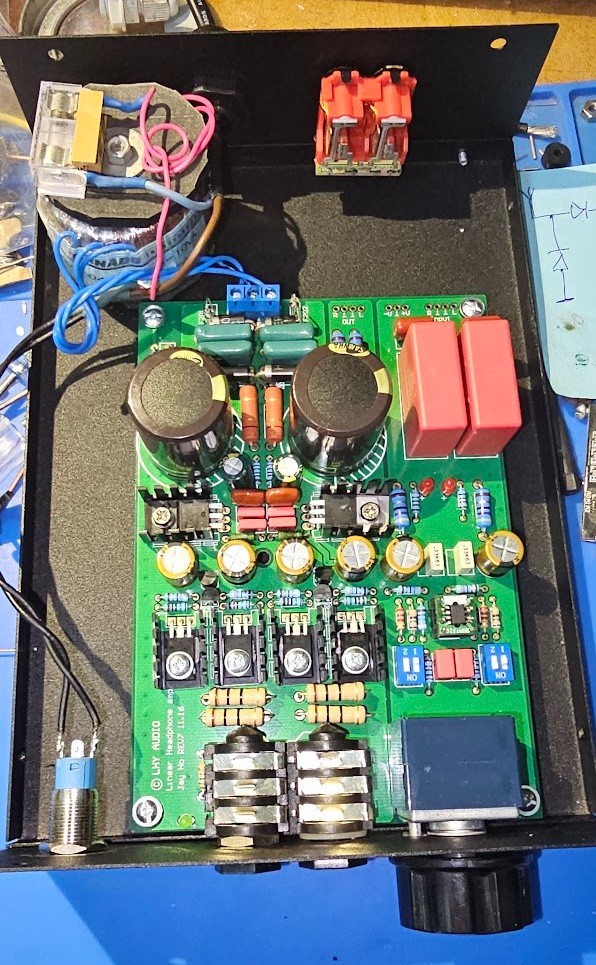

Забув вказати ссилку на корпус , той що на фото
radiodetali.com.ua/ua/product/korpus-ds-155-220-60-bk-al-155x220x60mm-56679

Якщо це заборонено - прошу модератора видалити..

Плати гарні - підсилювач можливо за вечір зібрати.

Оновлю тему :)
Пройшо 3 роки після створення. Час такий що було не до звуку та паяння, а тут трошки додому попав після госпіталя, появилось трохи часу і в Україні зявилися Динаміки які раніше не міг купити.. Beyma 8BR40/N

Заказав, через день уже у мене.
Підійши в корпус впритик, до стінок зазор 2 ...

Доброго вечора, при розкопці тумбочок знайшов в старих запасах парочку 6С33С.
Година праці + 2 тумблери і в підсилювачі можливо проводити заміну 6С41С на цю бомбезну лампу.
Комутація тумблером всього однієї ножки (1 ножку зєднуємо з 2) так ми включаємо половинку 6С33С.

20250121_134915.jpg ...

ВСЕМ доброго!

Не прошло и полгода :)
Получил отпуск..
Пообщался с родней..
Прошел нового S.T.A.L.K.E.R. 2
И НАКОНЕЦ то закончил долгострой.

Поставил на прогрев.

Кстати в катоды SRPP поставил конденсаторы К50-15 680мк 6,3в.
Пока ...

Всем добра и Мира!
Некоторые мечты иногда сбываются - вскоре приеду в отпуск.

Хочу занятся давно отложенным проектом - послушать звук 6П42С в однотакте..
Детали лежат уже года с 2...

Выношу схему будущего усилителя на обсуждениэ и предложения (может какой другой посоветуете).
bp.jpg ...

Интересная идея, с удовольствием иногда буду забегать, чтобы почитать..

Сам в силу не зависящих от меня обстоятельств сейчас могу слушать только музыку через телефон и наушники Samsung Galaxy Buds Live в свободные минутки......

Тонарм поки залишаю привівши його в нормальний стан.
Головка стоїть не рідна.
Поставив поки Pickering v-15 \ AC-2
Думаю яку вставку до неї ще взяти.
Звук мені подобається , джаз грає дуже добре..

Вешал на 6н23п микрофонный эффект не побороли
также не помогло 6BL8 :( как микрофонили так и дальше микрофонят так что усилитель при 5 ватах самовозбуждается :) (видно или брак или что то с ними не так).
в ФоноКорректоре проверял на лампе Mullard ecc 83 разницу не заметил..
Больше нигде их не ...

Я зовсім недавно випадково купив Lenco L75 (Goldring Lenko GL 75) в дуже доброму стані всьго за 120$ - довожу до ума рідний тонарм.
Поставил на нього поки Pickering v-15 \ AC-2.
Я б сказав що під пластинки 50-70х годов непоганий сетап.
Але не має удобств :) типу автостопа. Але для цього рядом ...
