Усилитель Беслика А.И на Германиевых транзисторах v3.01

Ответить
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Ещё год назад, один хороший человек просил меня собрать ему данный усилитель. Я отказался, так как решил что это играть и "петь" нормально не может. Ну и плюс ко всему заказчик хотел навесным монтажом что бы красиво, дорого и богато, как это должно выглядеть я для себя представлял ))
И вот как-то он просит, что бы я забрал данный усилитель у мастера который ему его собрал, послушал его сам и если он достойно звучит, отправил ему его заграницу. ( отправка стоит денег и не хотелось на это тратить деньги )
Передали мне это чудо, извиняюсь, но не в обиду хозяину и тому кто его собирал, это собрано было из гавна и палок, фото я не сделал, о чем конечно жалею, но есть пару фоток внутренних "органов".....
Если честно его даже было боязно включать и подключать к колонкам )) Но после проверки прибором на выходе нуля я все же подключил и был приятно удивлён как музыкально и мелодично он звучал!

Передал я его по назначению и он очень понравился звучанием этому хорошему человеку? что опять он начал меня уговаривать собрать ему его но как положено, из нормальных новых деталей, красиво и тд и тп.
Единственно, что я уговорил его собирать просто на заводских платах, которые я сам закажу и будет все красиво и по феншую.
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Начало эпопеи по поиску и покупке транзисторов....... мелочёвку типа МП40 и МП37, а так же ГТ402 и ГТ404 было найти проще всего, один нюанс все же вылез, это наличие нужной буквы Г или В, не у всех они есть, а если и есть, то цены не сложат ))
Но самое интересное и занимательное это поиск транзисторов выходных ГТ906АМ, стоимость транзистора конечно очень не гуманная, но искусство требует жертв ))
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

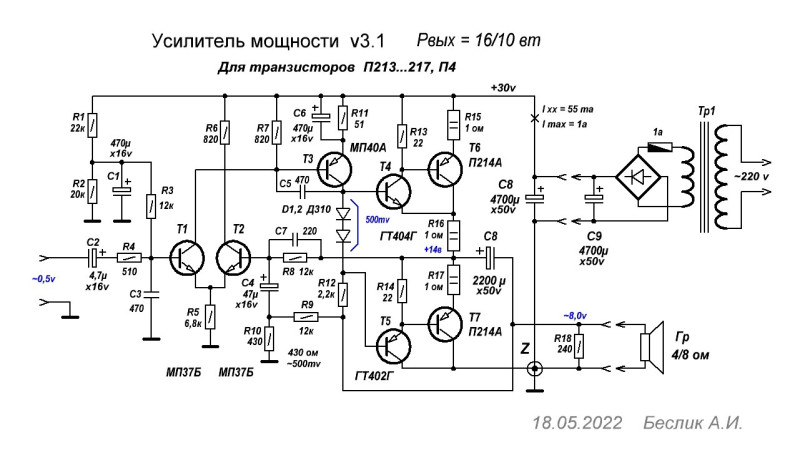

А вот же и схема данного чудо усилителя.
Пока искались транзисторы и изготавливались платы усилителя, на Алике был приобретён комплект для сборки БП
Конденсаторы приобретались тут уже по месту, ну и собственно готовый вариант
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

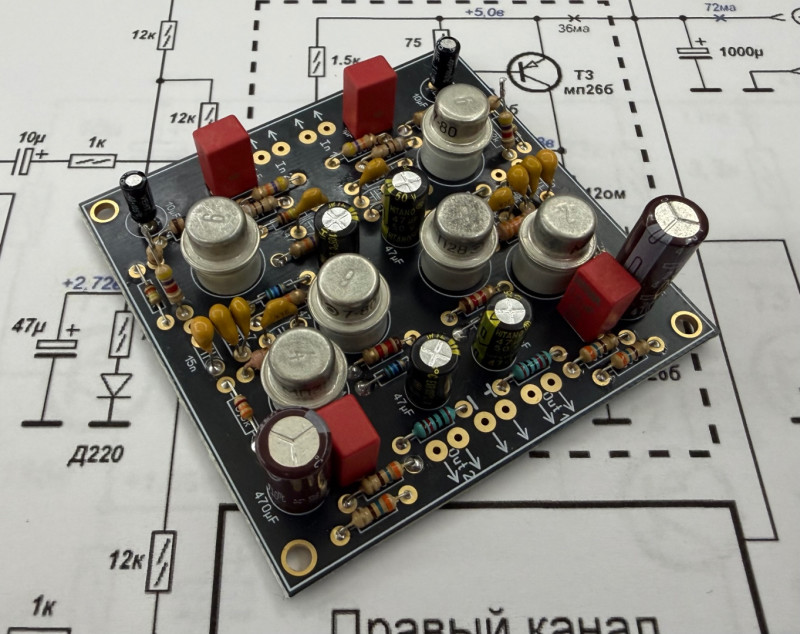

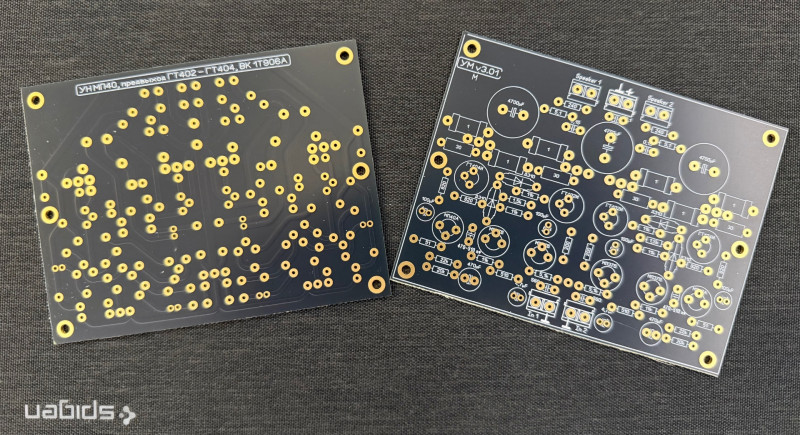

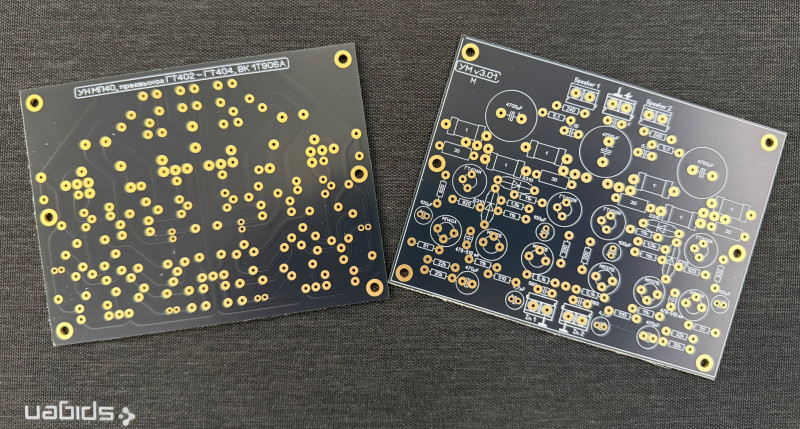

А вот такие платы получились для самого усилителя
Платы заказывал ребятам в Одессе
Ну и потихоньку начинается сборка сего чуда.
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

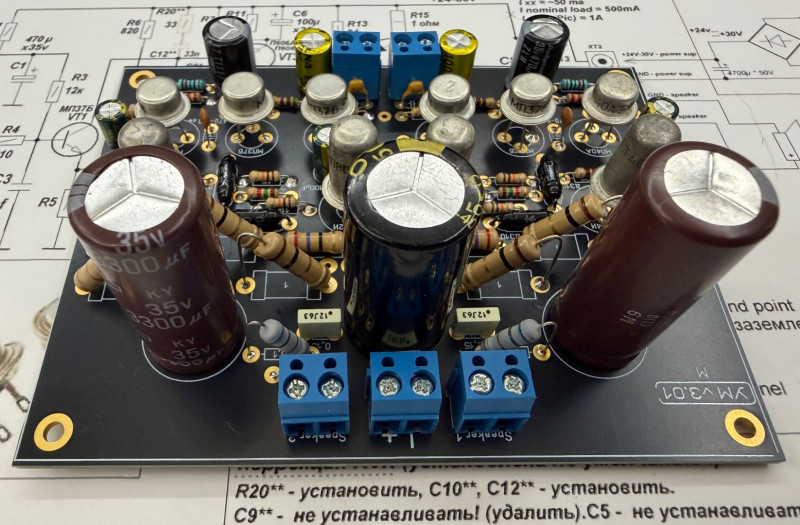

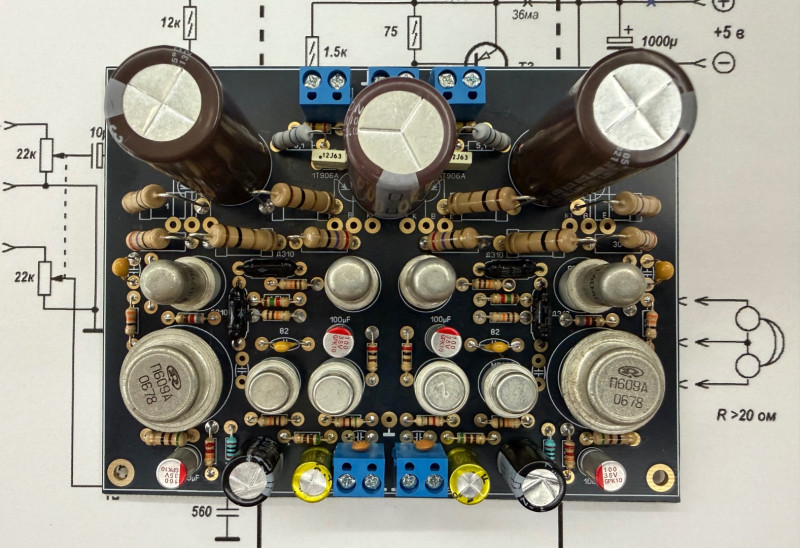

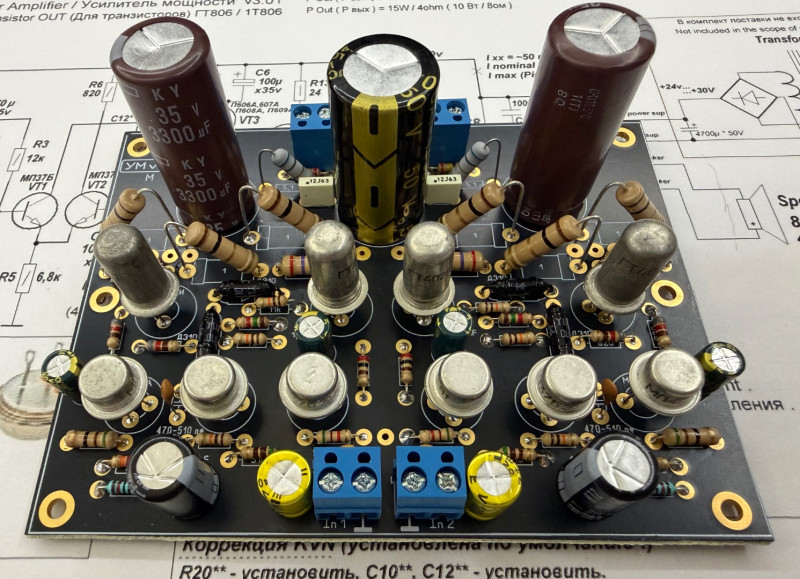

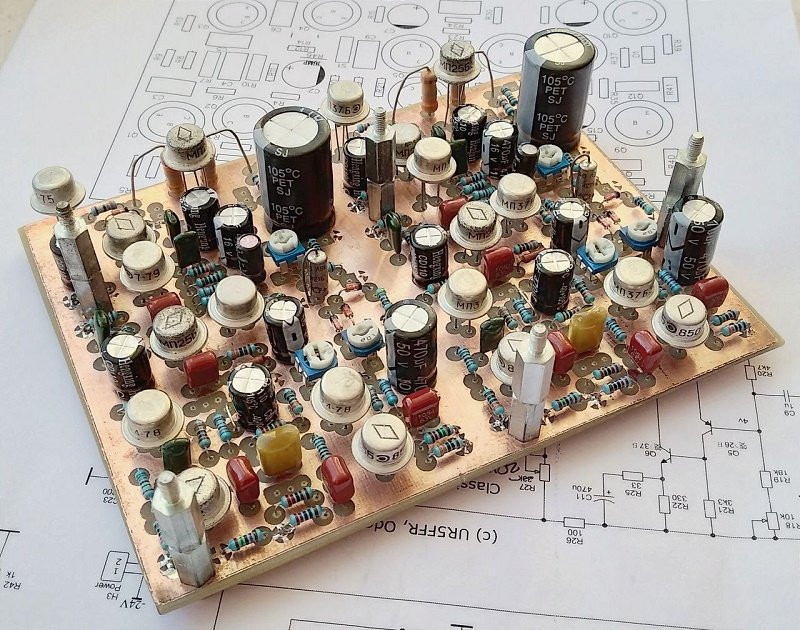

Это уже полностью собранная плата одного усилителя
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Осталось дождаться корпус и оформить все как положено, так что продолжение следует..... ))
Аватара пользователя
Adam
Постоянный житель
Сообщения: 363
Стаж: 3 года 3 месяца
Репутация: 123
Откуда: Київ
Аудио система: Rega Planet 2000, ЦАП Shiit Modi 3, Lenco 75, Электроника-017, SE 300В, SE EL84(pent), Triangle Mizis 108

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Adam »

Вася-Пупкин писал(а): 12 окт 2025, 23:01 .. ГТ402 и ГТ404 было найти проще всего, один нюанс все же вылез, это наличие нужной буквы Г или В, не у всех они есть, а если и есть, то цены не сложат )
"Г" дійсно важко знайти. Але пишуть, що "В" робили із запасом, так що 40В повинні тримати. Краще, звичайно, перевірити. Є така метода по Акулінічеву, коли подають через резистор 1Мом 300В на транзистор, у якого база з'єднана з емітером. Мультиметр повинен показати на транзисторі максимальну робочу напругу.
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Adam писал(а): 13 окт 2025, 13:58
"Г" дійсно важко знайти. Але пишуть, що "В" робили із запасом, так що 40В повинні тримати.
Если верить справочникам, то буква "В" должна так же как и "Г" , ну, а там же и "И"- держать 40 вольт, проверим, посмотрим ))
Николаевич
Почетный пользователь
Сообщения: 64
Стаж: 9 месяцев
Репутация: 10
Откуда: Кропивницкий
Аудио система: усилитель EL803 - 6с33с акустика - Tannoy Turnberry GR LE

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Николаевич »

не реклама а для желающих купить все сразу..
- https://us5msq.com.ua/forum/viewtopic.php?f=23&t=420
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

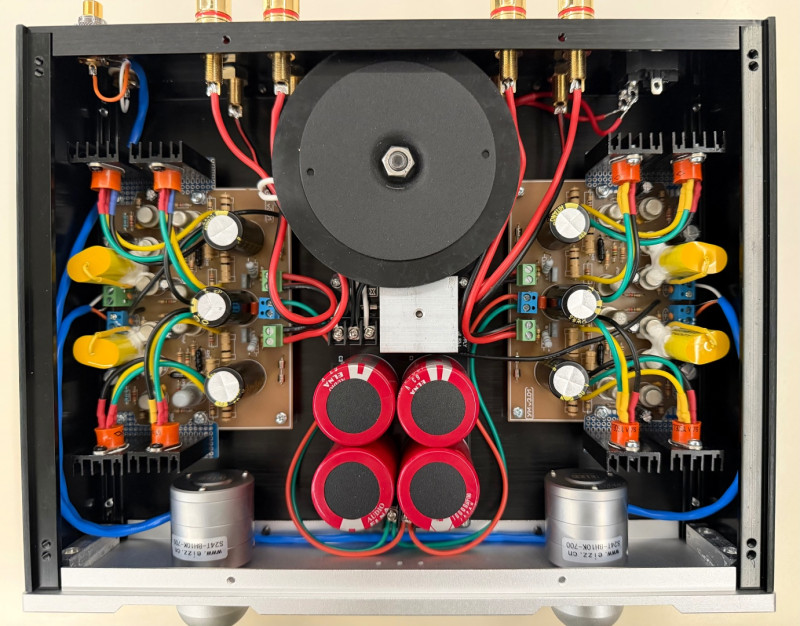

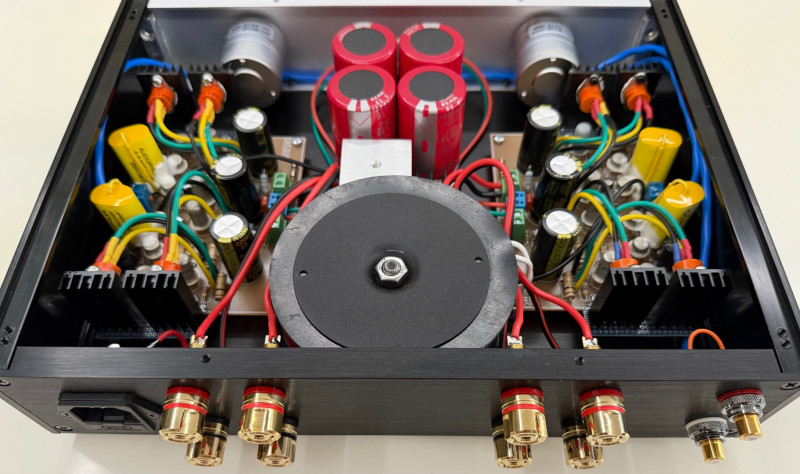

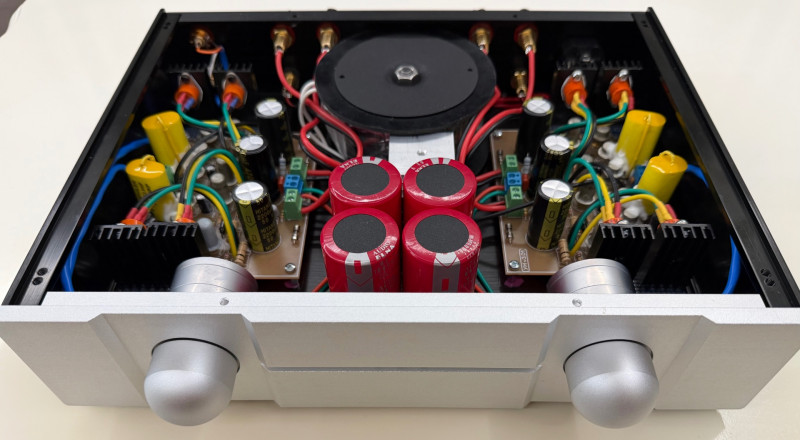

Приехал корпус и все платы "поселились" в нем.
Вложения
uriy
Магистр электроники
Сообщения: 1429
Стаж: 2 года 6 месяцев
Репутация: 433
Откуда: Ukraine
Аудио система: Цифраактив

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение uriy »

У такого усилителя должна быть верхняя прозрачная крышка, и его нужно ставить в самом верху стойки. Красот внутри корпуса неописуемая.
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

uriy писал(а): 29 окт 2025, 21:44 У такого усилителя должна быть верхняя прозрачная крышка, и его нужно ставить в самом верху стойки. Красот внутри корпуса неописуемая.
Будут платы двухсторонние с позолотой, чёрной маской с двух сторон, вот тогда да можно и с прозрачной крышкой ))
И тут если честно мне эти конденсаторы столбом как бельмо на глазу, лучше бы наверное просто не полярники пихнуть для эстетики.
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1535
Стаж: 6 лет 3 месяца
Репутация: 264
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение lgedmitry »

а температура радиаторов какая, если навалить погромче?
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

lgedmitry писал(а): 29 окт 2025, 21:59 а температура радиаторов какая, если навалить погромче?
Завтра нагружу и тогда будет понятно что и как, а так при комфортной громкости прослушивания градусов 38 радиаторы, 40-42 градуса МП40А нагревается.
uriy
Магистр электроники
Сообщения: 1429
Стаж: 2 года 6 месяцев
Репутация: 433
Откуда: Ukraine
Аудио система: Цифраактив

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение uriy »

Вася-Пупкин писал(а): 29 окт 2025, 21:49 И тут если честно мне эти конденсаторы столбом как бельмо на глазу, лучше бы наверное просто не полярники пихнуть для эстетики.
Не знаю, на мой глаз эти жёлтые конденсаторы как бы "затеняют" торчащие выводы транзисторов, т.е. оно как бы дополняет общую композицию торчащих разноцветных проводов и приводит её в некое равновесие.
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1535
Стаж: 6 лет 3 месяца
Репутация: 264
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение lgedmitry »

Вася-Пупкин писал(а): 29 окт 2025, 21:49
uriy писал(а): 29 окт 2025, 21:44 У такого усилителя должна быть верхняя прозрачная крышка, и его нужно ставить в самом верху стойки. Красот внутри корпуса неописуемая.
Будут платы двухсторонние с позолотой, чёрной маской с двух сторон, вот тогда да можно и с прозрачной крышкой ))
И тут если честно мне эти конденсаторы столбом как бельмо на глазу, лучше бы наверное просто не полярники пихнуть для эстетики.
так если как бельмо, то надо это как фичу отметить. написать золотыми буквами: Yellow Cups Edition Special Series
dislifter
Пользователь
Сообщения: 14
Стаж: 6 дней
Репутация: 17
Откуда: Днепр
Аудио система: Акустика самодельная, усилители тоже (Yes Hybrid, Параллакс, Полтос, WP, однотакт 6п42с, двухтакт 6п41с, однотакт на г811

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение dislifter »

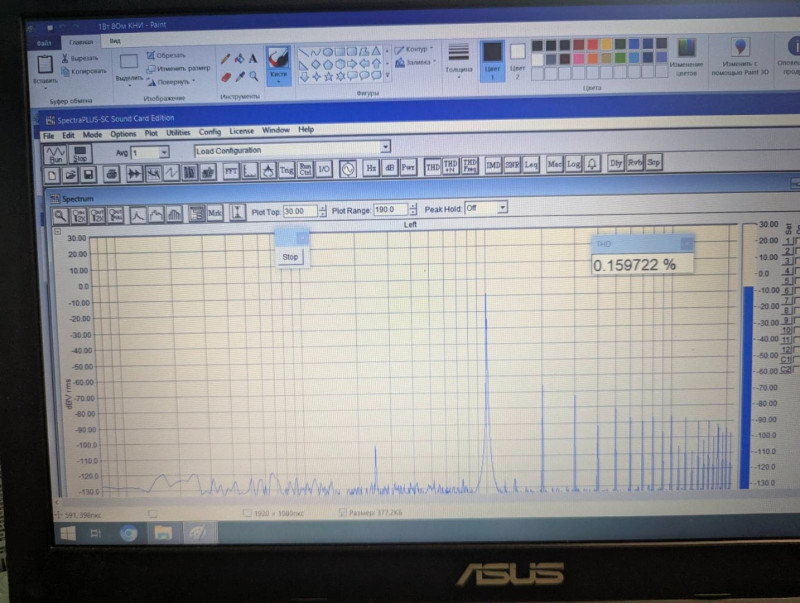

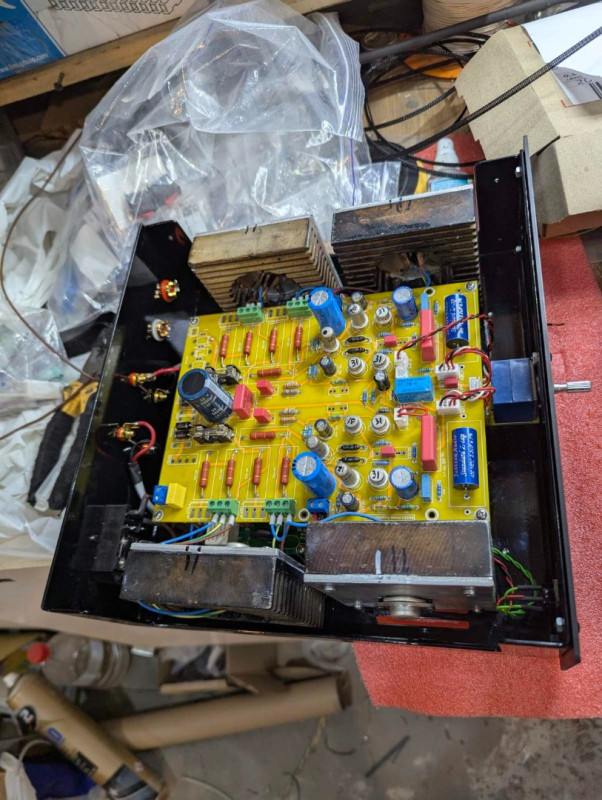

Тоже такое делал.. с первого включения даже понравился.. баса было много, на этом и все) немного позже померял..
Вложения
Кні бесліка.jpg
uriy
Магистр электроники
Сообщения: 1429
Стаж: 2 года 6 месяцев
Репутация: 433
Откуда: Ukraine
Аудио система: Цифраактив

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение uriy »

dislifter писал(а): 02 ноя 2025, 22:36 Тоже такое делал.. с первого включения даже понравился.. баса было много, на этом и все) немного позже померял..
Главное что на слух понравился. А уровень Кг то такое, лишь бы уши не резало....
dislifter
Пользователь
Сообщения: 14
Стаж: 6 дней
Репутация: 17
Откуда: Днепр
Аудио система: Акустика самодельная, усилители тоже (Yes Hybrid, Параллакс, Полтос, WP, однотакт 6п42с, двухтакт 6п41с, однотакт на г811

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение dislifter »

Это было первое впечатление, на первых минутах... Сч и Вч звучат не очень хорошо, утомительно.. как около компьютерный до 2-3х Вт пойдет..
Делал в виде макета,на германии, по схеме WP, значительно лучше звучит.. но всеравно германиевые транзисторы гиблое дело..

Работа автора темы очень хорошая, красиво сделано!
uriy
Магистр электроники
Сообщения: 1429
Стаж: 2 года 6 месяцев
Репутация: 433
Откуда: Ukraine
Аудио система: Цифраактив

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение uriy »

dislifter писал(а): 03 ноя 2025, 10:54 но всеравно германиевые транзисторы гиблое дело..
Если есть люди готовые платить за такое направление в усях, значит оно имеет смысл к реализации.
dislifter
Пользователь
Сообщения: 14
Стаж: 6 дней
Репутация: 17
Откуда: Днепр
Аудио система: Акустика самодельная, усилители тоже (Yes Hybrid, Параллакс, Полтос, WP, однотакт 6п42с, двухтакт 6п41с, однотакт на г811

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение dislifter »

Люди любят всякие извращения)
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1535
Стаж: 6 лет 3 месяца
Репутация: 264
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение lgedmitry »

dislifter писал(а): 03 ноя 2025, 10:54 Это было первое впечатление, на первых минутах... Сч и Вч звучат не очень хорошо, утомительно.. как около компьютерный до 2-3х Вт пойдет..
Делал в виде макета,на германии, по схеме WP, значительно лучше звучит.. но всеравно германиевые транзисторы гиблое дело..

Работа автора темы очень хорошая, красиво сделано!
вот если старые времена вспомнить, когда германий был в ходу, дифкаскадов в усилителях особо-то и не городили. Возможно не от того, что не знали, как дифкаскад строить :roll:
UR5FFR
Пользователь
Сообщения: 34
Стаж: 2 года
Репутация: 14
Откуда: Одесса
Аудио система: diy

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение UR5FFR »

Робити підсилювач Бесліка - це на мій погляд особливий вид збочення. Бо автор не переймався оптимізацією схеми. Працює і гаразд. А оті спотворення конські - назвемо це "гєрманієвим" звуком.

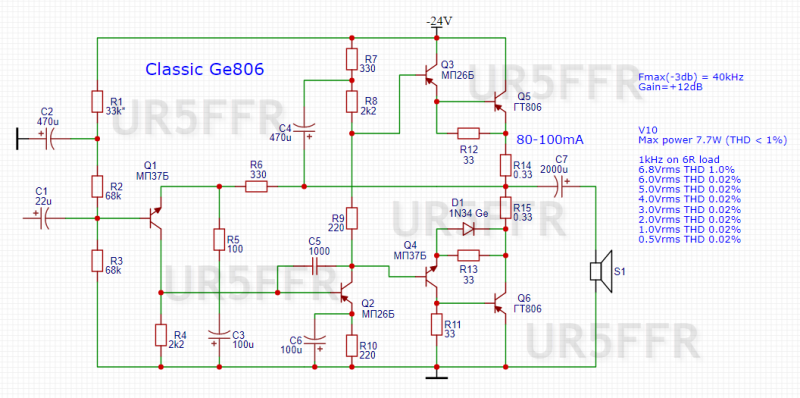

Ось моя схема підсилювача на германії який видає не більше 0,02% спотворень у всьому діапазоні вихідної потужності.
Classic Ge806 V10.png
Classic Ge806 V10.png (224.01 КБ) 369 просмотров
Подробиці, варіанти та шлях самурая оптимізації можна подивитися тут
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

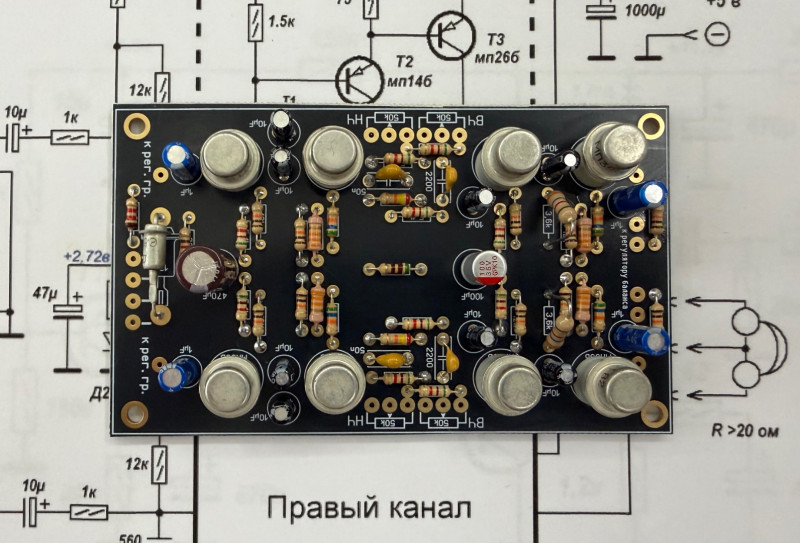

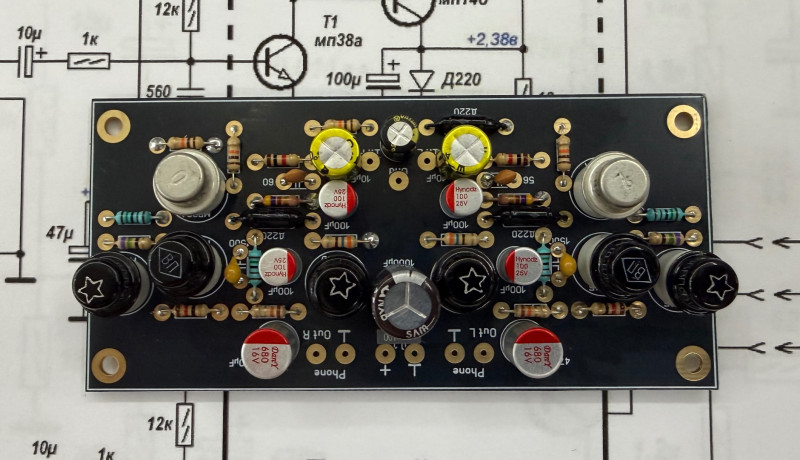

Получил платы новые, можно комплект организовать со всеми комплектующими, если кому-то интересно обращайтесь в личку.
Вложения
Аватара пользователя
Justas*
Гуру электроники☆☆☆☆
Сообщения: 2269
Стаж: 4 года 1 месяц
Репутация: 1254
Откуда: Украина
Аудио система: viewtopic.php?p=17721#p17721

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Justas* »

UR5FFR писал(а): 05 ноя 2025, 21:37 Ось моя схема підсилювача на германії який видає не більше 0,02% спотворень у всьому діапазоні вихідної потужності.
Где то заплакал классический JLH-1969 :D
В чём прелесть германия?
Аватара пользователя
Adam
Постоянный житель
Сообщения: 363
Стаж: 3 года 3 месяца
Репутация: 123
Откуда: Київ
Аудио система: Rega Planet 2000, ЦАП Shiit Modi 3, Lenco 75, Электроника-017, SE 300В, SE EL84(pent), Triangle Mizis 108

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Adam »

Подробиці, варіанти та шлях самурая оптимізації можна подивитися тут

[/quote]


Цікаво. А з"тугими" П217 теж щось звучне може вийти?
Давно спостерігаю за різними "бесліками". Зупиняє те, що хто повторював різні версії, мали більш-менш однакову картину. 1Вт ще нічого по спотворенням, а потім чортівня якась починається. Та й до коррекції були великі питання в тих, хто в цьому тямить...
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Adam писал(а): Вчера, 15:17


Цікаво. А з"тугими" П217 теж щось звучне може вийти?
Есть вариант схемы и под данный пит транзисторов? но по отзывам все же более музыкально звучат 906
УНЧ 3,1-2.JPG
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Justas* писал(а): Вчера, 14:17
В чём прелесть германия?
Нужно все попробовать на "зуб" ))
Вася-Пупкин
Почетный пользователь
Сообщения: 166
Стаж: 1 год 2 месяца
Репутация: 115
Откуда: Киев
Аудио система: Victoria EVO

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Вася-Пупкин »

Скучно было вечером, при свете свечи, запаял одну платку для образца.
Вложения
Аватара пользователя
Adam
Постоянный житель
Сообщения: 363
Стаж: 3 года 3 месяца
Репутация: 123
Откуда: Київ
Аудио система: Rega Planet 2000, ЦАП Shiit Modi 3, Lenco 75, Электроника-017, SE 300В, SE EL84(pent), Triangle Mizis 108

Re: Усилитель Беслика А.И на Германиевых транзисторах v3.01

Сообщение Adam »

Гарно! 8-)
Ответить

Вернуться в «Аудио усилители»
