Собираем усилитель clone ncore v3 инструкция + теория.

[Magnus]

Таки ушатали усилитель с эксперементами. Важно во время остановится.

[ecoden]

Это не первый раз))) Движение - жизнь)))

[ecoden]

Поставил LM319AM - ситуация таже, без питания +/- 50 в всё нормально, при включении загорается D6. Без этого корпоратора при подачи напряжения +/- 50 в D6 не загорается. Наверно, что-то дальше сгорело.

[ecoden]

Транзистор Q405, на который идёт с таймера NE555 целый

[ecoden]

Вероятно что-то в силовой схеме: при выпаянном транзисторе Q302 и микросхеме SI8234BB на контакте затвора транзистора 50 в. Щеткой не нашел другие соединения, кроме с 10 ножкой SI8234BB. Может возможно выслать схему усилителя на WA 8 (965) 11-333-88, чтобы не перегружать форум частными вопросами!

[Sous]

Обвязка SI823х стандартная. видимо нужно заменить драйвер.
В целом, если будет туго - попробуйте мне переслать.

[drmodd]

Похоже Юр, тебе нужен сервисмен у нас)))

[Magnus]

тогда и крупный заказ с диллером.

[Sous]

Пока это невозможно,по понятным причинам. Надеюсь еще застать лучшие времена.

[Sous]

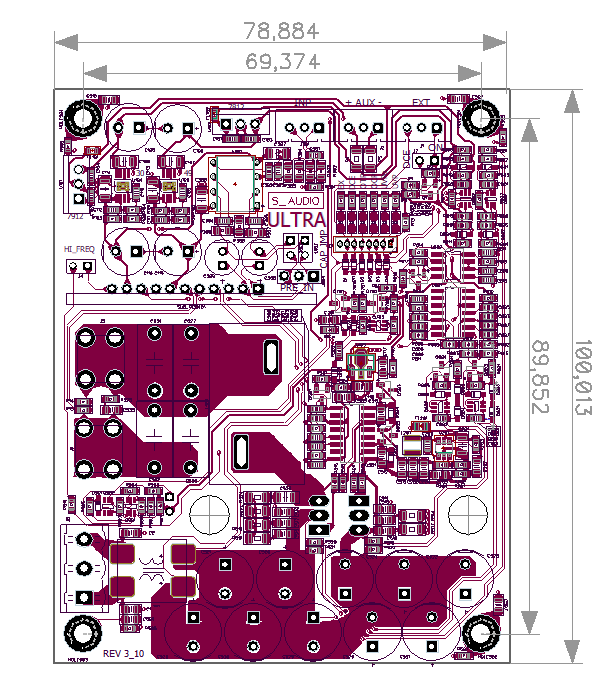

Прототип V3_10 отправляется в производство


[Magnus]

ещё больше конденсаторов

[Sous]

Да, решил перейти на твердотельные, они меньшего диаметра. Конденсаторов много не бывает
Из изменений - добавлена совместимость по коннекторам с блоком питания. Теперь легко будет подключить готовыми шлейфами;
Односторонний монтаж- все элементы сверху;
добавлен синфазный дроссель по входу основного питания;
модуль индикации перенесен на основную плату;
добавлен коннектор для внешней индикации;
модуль питания драйвера перенесен на основную плату;
оптимизирована разводка силового каскада
более толстая медь;
новый силовой дроссель на 35А;
в предусилителе буду применять резисторы 0,1% точности.

[drmodd]

ещё больше конденсаторов

Машу каслом не испортить)))

[ecoden]

По питанию ферритовые фильтры какого номинала стоят?

[Sous]

800Ω@100MHz 8mΩ, индуктивность не нормируется

[lee]

Всем привет. Собрал версию усилителя. Пока не совсем, думал делать сначала с селектором и регулировкой громкости, но у меня DAC с регулировкой, а слушать пока буду все через него. Поэтому пока в раздумьях, не ограничится ли кнопкой включения на передней панели... Собрал в корпусе на базе https://aliexpress.ru/item/100500168520 ... 7128713665 по схеме двойного моно.
Поскольку от селектора и прочего решил отказаться, сделал на своем ЧПУ заднюю панель под балансные входы, выходы на акустику и разъем АС https://youtu.be/ZE5cjrH41wE На нем же сделал сверловку радиаторов и нарезку резьбы.
В итоге внутренности выглядят так IMG_20240612_210157.jpg
Хочу поблагодарить Юрия за его труд, усилитель звучит превосходно.

Усилитель постоянно в сети нонстопом уже более года. (Держу прогретым )))) ) Почти ежедневно используется. Звучание все так же прекрасно. Все это говорит о надежности. И даже китайские блоки питания пока живы )
