Усилитель Clone Purifi 2.061.P (D класс)

[amateur]

Есть у кого то dummy manual для 2.062 или хотя бы для 2.061?

[Sous]

HB 2_06x.docx

(1.9 МБ) 64 скачивания

[amateur]

а как соединять БП и плату по stand by?

[Sous]

используйте прямой шлейф , я вам дал в комплект и все заработает.
Для активации функции стендбай нужно удалить нулевой резистор на плате усилителя, выше надписи DCE.
Вообще - вам оно не нужно. Главное соединить 1 провод на защиту от постоянного напряжения.

[amateur]

используйте прямой шлейф , я вам дал в комплект и все заработает.
Для активации функции стендбай нужно удалить нулевой резистор на плате усилителя, выше надписи DCE.
Вообще - вам оно не нужно. Главное соединить 1 провод на защиту от постоянного напряжения.

Вот такой пакетик пришел. Подскажите, куда эти провода и разьемы. На плате БП разьемы AUX и INT:

И еще вопрос. Как раз получил корпуса. Вот как то вставил ваши платы вертикально, посредине размещается БП. Но если видно на фото, плата вертикально встает только в салазки и поэтому не прижимается к боковой стенке. А она греется достаточно. Вот Птеро стерео вообще не греется. Вопрос: можно ли плату оставить в воздухе, хватит ли пластин радиаторных, которые с ней закреплены?

[lexey]

Вот такой пакетик пришел. Подскажите, куда эти провода и разьемы. На плате БП разьемы AUX и INT:

У меня пока нет плат 2_062. На ней пины не подписаны?

[amateur]

Вот такой пакетик пришел. Подскажите, куда эти провода и разьемы. На плате БП разьемы AUX и INT:

У меня пока нет плат 2_062. На ней пины не подписаны?

Подписано. Я с БП немного не понял.Юра прислал описание БП, все ок.

[Вася-Пупкин]

Выход по не прилеганию плат вижу только один: "Купить лист алюминия такой толщины что бы было прилегание переходной пластины со стенкой корпуса и все это через термопасту".

[Вася-Пупкин]

Подписано. Я с БП немного не понял.Юра прислал описание БП, все ок.

Собрать вам нужно два кабелька, по три провода ну или же два - чёрный это будет земляной средний и зелёный один из крайних смотрите у Юры все на платах подписано.

[amateur]

Подписано. Я с БП немного не понял.Юра прислал описание БП, все ок.

Собрать вам нужно два кабелька, по три провода ну или же два - чёрный это будет земляной средний и зелёный один из крайних смотрите у Юры все на платах подписано.

По поводу подписано. Плз покажите мне, что где подписано, и что бы это было понятно первокласнику из DIY:

И описание БП, не вижу там распиновки разьемов:

LINE SMPS 600(900).docx

(1.4 МБ) 45 скачиваний

[Sous]



Вот из инструкции скрины.
Вам нужно из тех проводов собрать прямой шлейф и соединить с усилителем

[Вася-Пупкин]

По поводу подписано. Плз покажите мне, что где подписано, и что бы это было понятно первокласнику из DIY:

[Sous]

Вот, все верно вы нарисовали.спасибо, я позже добавлю в инструкцию. Сейчас все время на выезде

[amateur]

По поводу подписано. Плз покажите мне, что где подписано, и что бы это было понятно первокласнику из DIY:

Хвала велико)

[amateur]

Вот из инструкции скрины.
Вам нужно из тех проводов собрать прямой шлейф и соединить с усилителем

Спасибо большое за поддержку. Ни в одной компании мира нет такой поддержки 24/7.

[amateur]

.

[amateur]

.

[Вася-Пупкин]

По просьбам трудящихся и молодежи)

Сюда я вас не просил их загружать дабы не заваливать тему этими ненужными картинками.
Вот вариант как бы поступил я. Надеюсь расписывать подробно не нужно, тут и так все понятно должно быть, где подрезать и для чего засверлить 4 ре отверстия и нарезать резьбу м3 под винт с потайной головкой.

[Sous]

Измерял сегодня версию 2_062. В общем-то хорошо, и за счет уменьшения усиления шум немного меньше стал. Еще потребление на ХХ уменьшилось.

Заказал еще 20 плат.

[amateur]

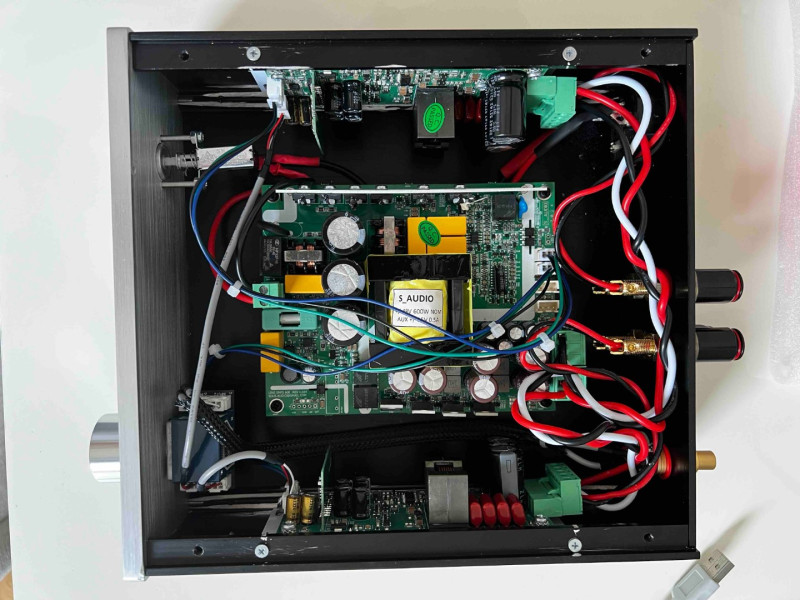

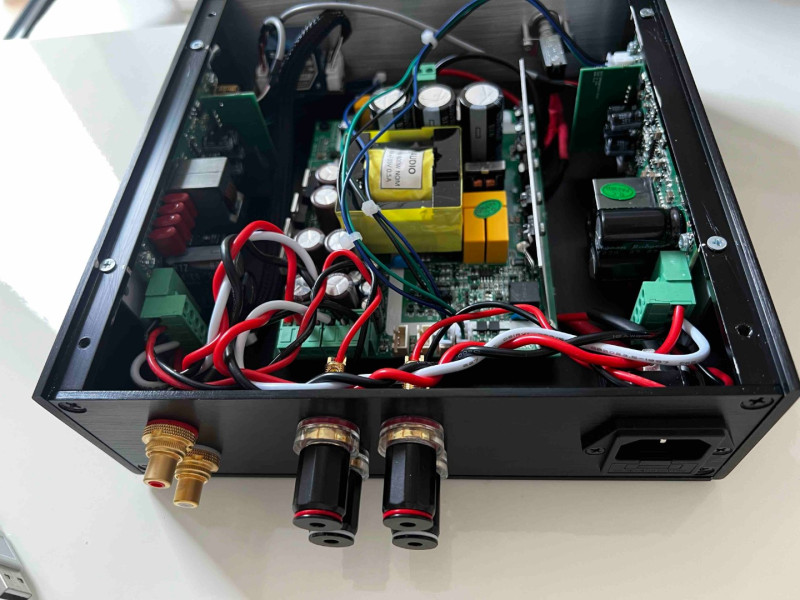

Собрал в корпус 062 усил и блок питания. Это первый законченный усил в этом тысячелетии). В предыдущим АБ собирал.

Хотел поблагодарить, как в толстых американских книгах: Alex , за то что сделал свой ютьюб канал, который я увидел, Юрия (sous)за отличные технические разработки, Юрия (Uriy) за терпение в ответах на мои вопросы, Вася- Пупкин, за идею с конструкторскими решениями.

Пишу этот пост под звучок с усилителя Птеро Стерео), нравится. Вот как то так

[Вася-Пупкин]

Пишу этот пост под звучок с усилителя Птеро Стерео),

А данная версия что не сильно зашла вам?
Я бы в вашей версии косы по питанию убрал, думаю так даже эстетичнее будет. Это чисто как мнение, а там главное что бы вам все нравилось.

[amateur]

Пишу этот пост под звучок с усилителя Птеро Стерео),

А данная версия что не сильно зашла вам?
Я бы в вашей версии косы по питанию убрал, думаю так даже эстетичнее будет. Это чисто как мнение, а там главное что бы вам все нравилось.

Я в основном слушаю софт джаз, смус джаз, и Птеро стерео лучше подходит, у нее звук попрозрачнее. У 062 звук отличный, но более насыщенный, низкие посолиднее, это наверное лучше для рока и тд. А что предлагаете с косами сделать? И вопрос, предложите какой то простой способ, поставить на включатель питания, схему против искрения. Причем надо учесть какое питание есть на Юрином БП. Я попытался собрать на симисторе (рисовали здесь в одной ветке), сжег три штуки, успокоился и просто кнопку оставил. И еще вопрос, вместе с корпусом идет ручка громкости, там отверстие с резьбой 3М мне кажется, а винта вроде нет, что бы поджимать ось переменника.

[Вася-Пупкин]

В ручке там всегда винты мелкие под шестигранник и там да вроде 3мм но есть и 2.5мм резьба, я бы просто стяжками стандартно скрепил три провода, а не плёл из питающих косы ))
Вы же видели я просто триггеры ставлю особенно там где нужно доп питание на Никитинский регулятор или на питание стрелочных индикаторов, а так кнопки эти менял на более качественные или ставил тумбрера нормальные.

[Вася-Пупкин]

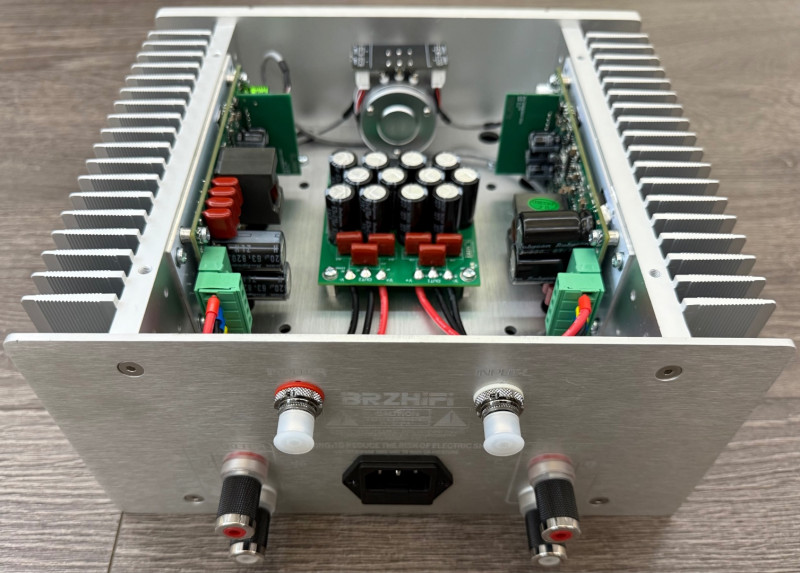

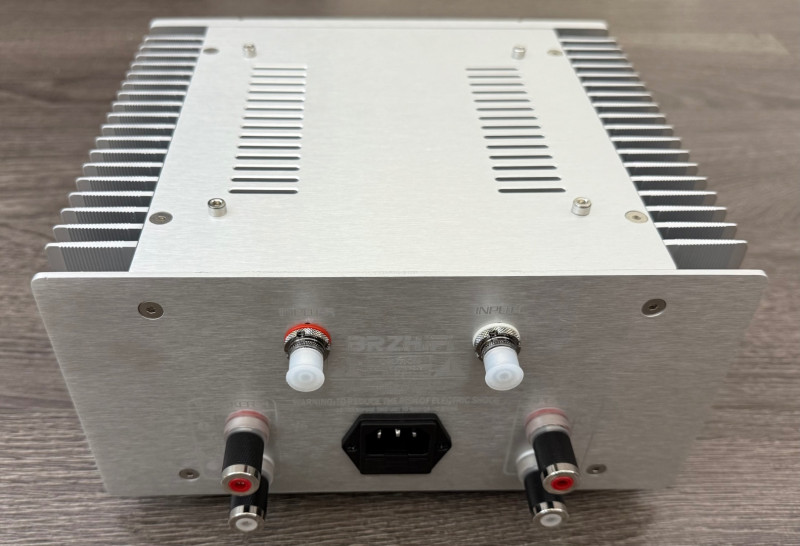

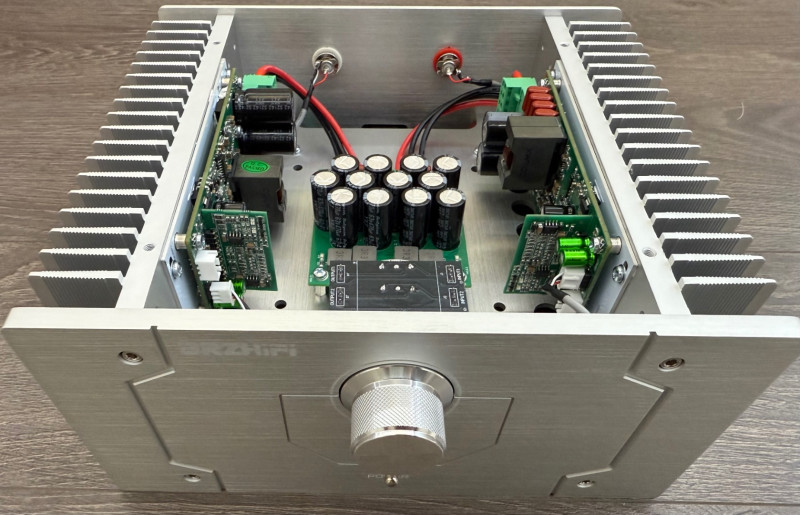

Вот и у меня руки добрались собрать версию на обновленных модулях 2.062.Р
Громко не слушал и пока еще не сравнивал с тем что есть в наличии но все как всегда, собрал, включил и все работает!
Юре как всегда мерси!

[Вася-Пупкин]

Сижу смотрю фотки и понимаю что защиту то я и не подключил, эх нужно разбирать и подключить пару проводков.

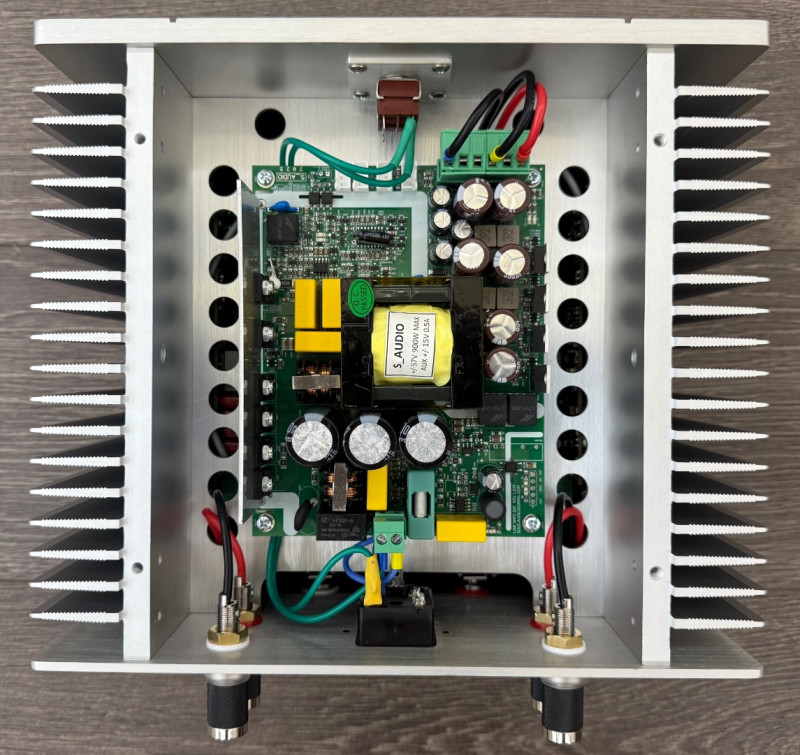

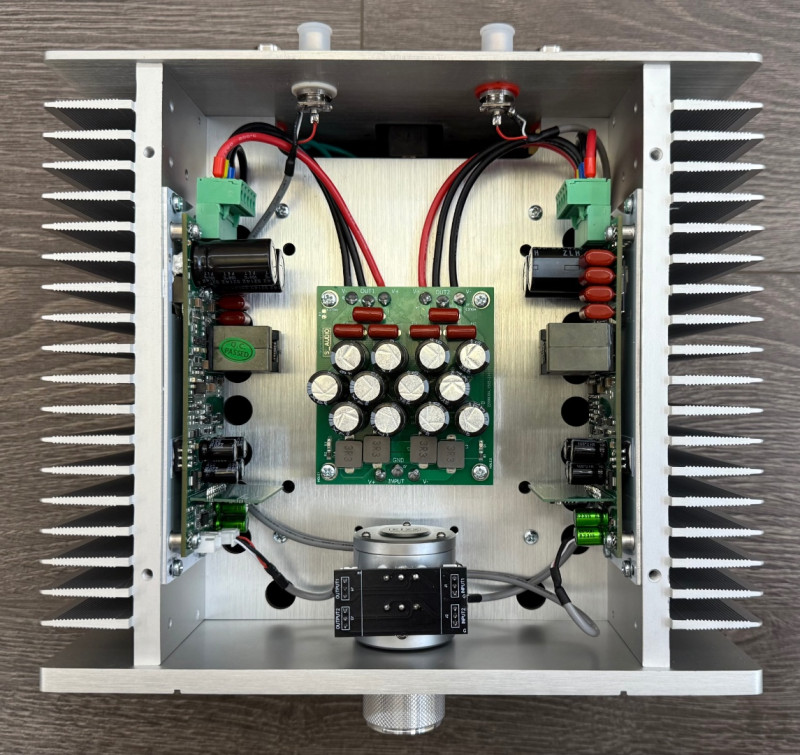

БП расположен в нижней части корпуса.
Прикольный такой корпус.

[uriy]

Прикольный такой корпус.

Да, корпус прикольный.... Небось цена корпуса больше чем начинки.

[Вася-Пупкин]

Да, корпус прикольный.... Небось цена корпуса больше чем начинки.

У меня как всегда, нужно быстро, тут и сейчас, я заказывал быстрой доставкой и обошлось 114 баксов
Но блин он стоит этих денег! Думаю заказать такой еще и собрать в нем Ультру 3.065 ))

[Sous]

114 за такой корпус вполне норм цена

[Николаевич]

Прикольный такой корпус.

- ссылку где брали можно ?

[Вася-Пупкин]

- ссылку где брали можно ?

Конечно можно, все как всегда на Алике - https://www.aliexpress.com/item/1005007 ... ry_from%3A

Эта версия плат у меня вроде как первая после последних Юриных доработок, включил уже и Ультру на один канал и этот усь с модулями 062 на второй и что-то я разницы вообще не услышал, короче уши вообще уже замылились или Юра таки подтянул обычную версию к Ультре
