Ниже делюсь мануалом по его сборке и настройке
https://drive.google.com/file/d/15G7cso ... sp=sharing

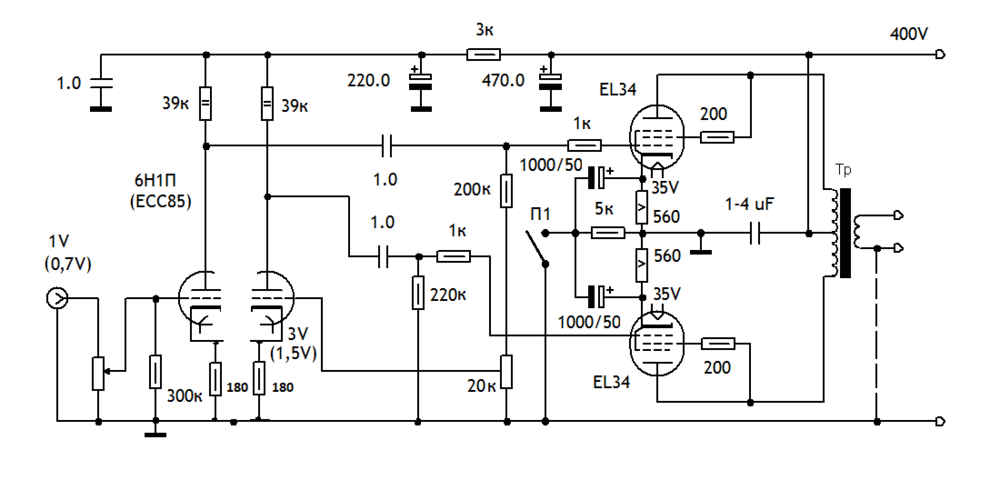

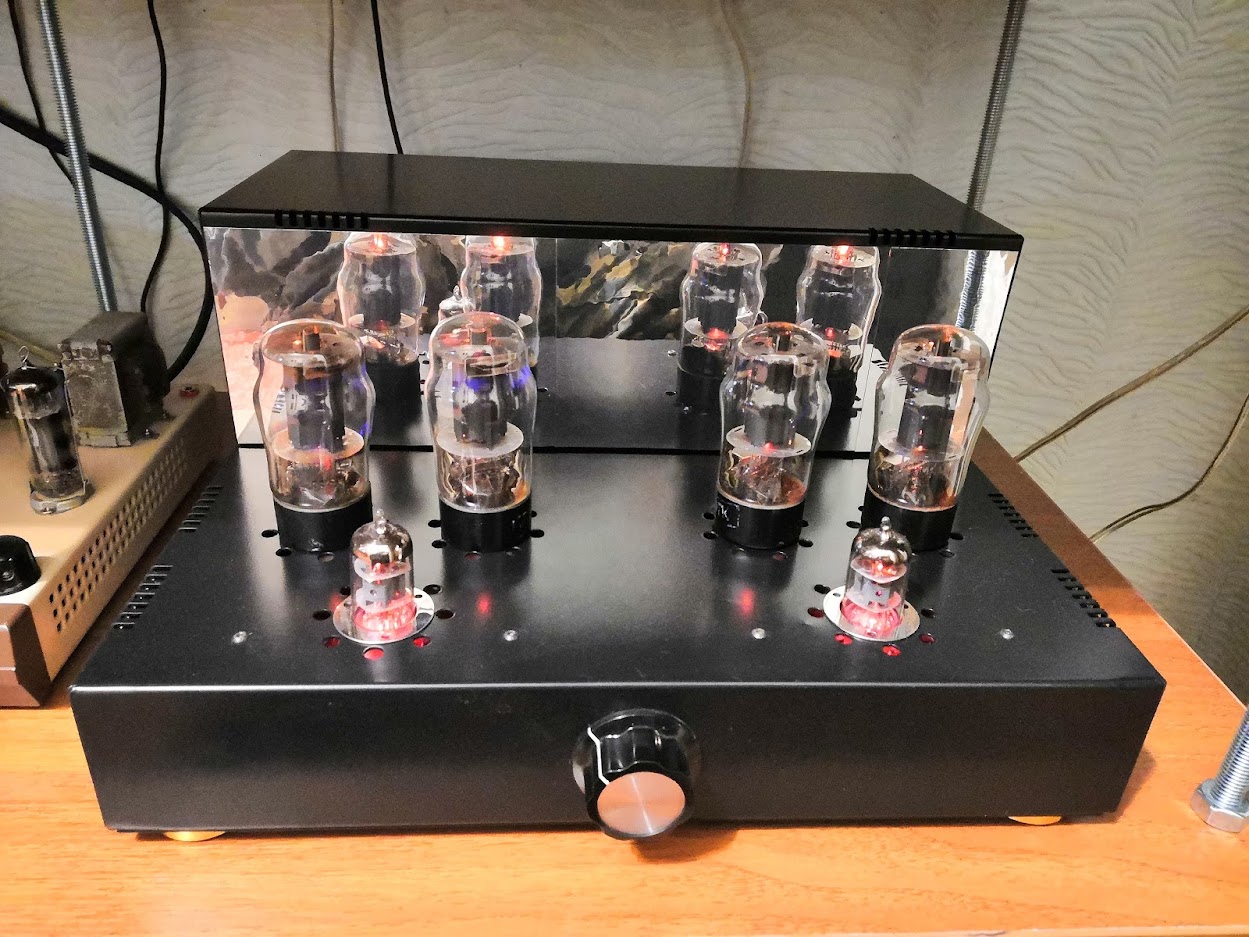

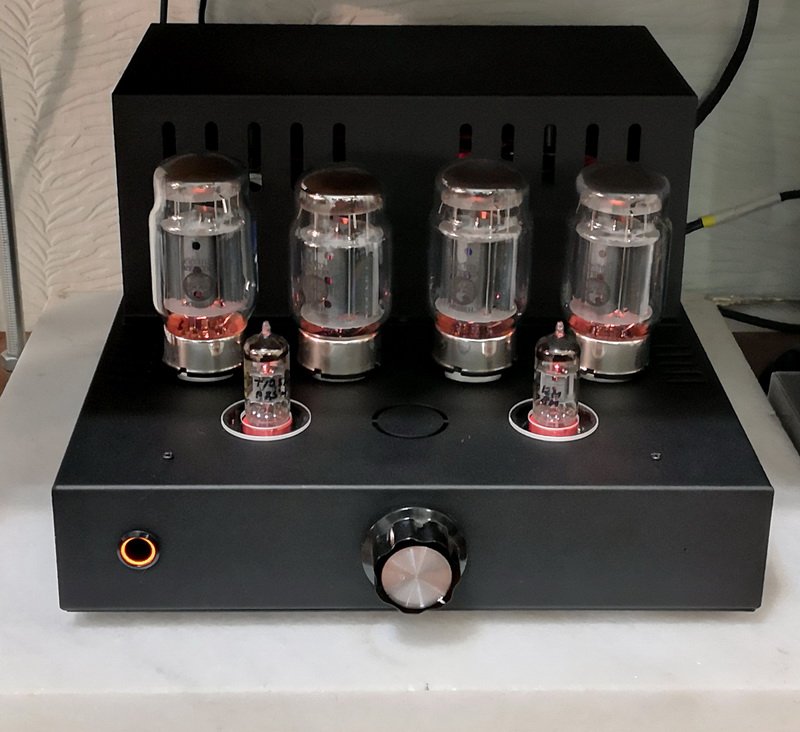

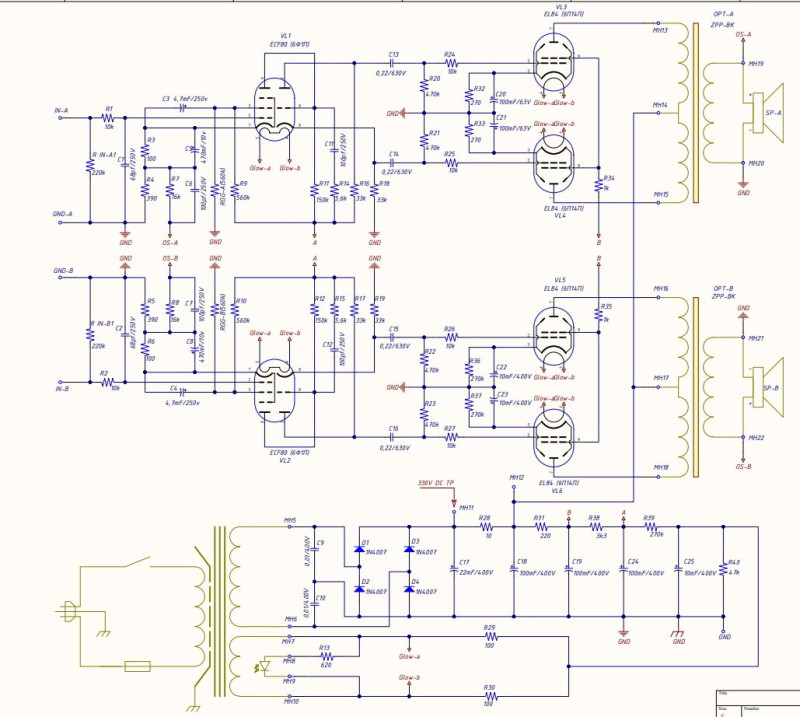

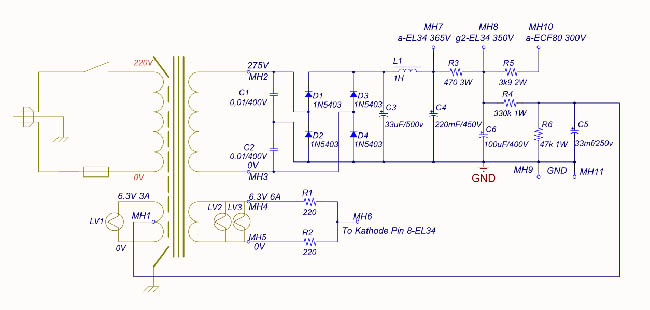

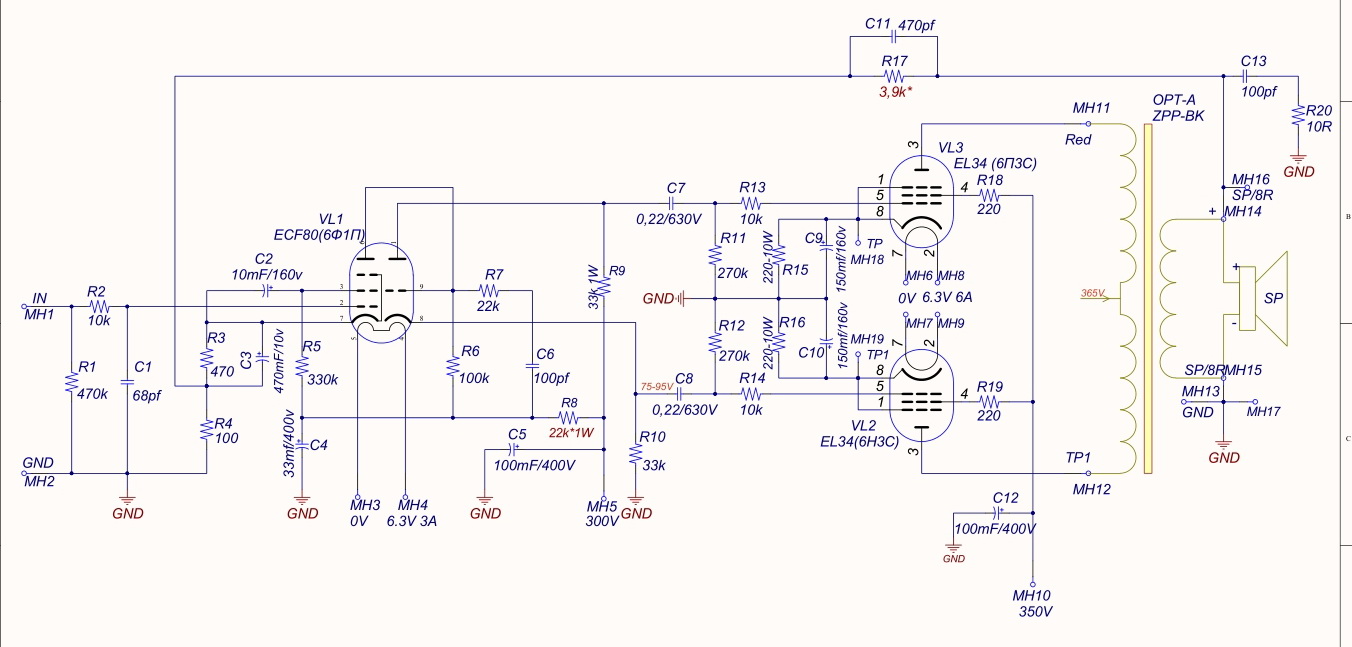

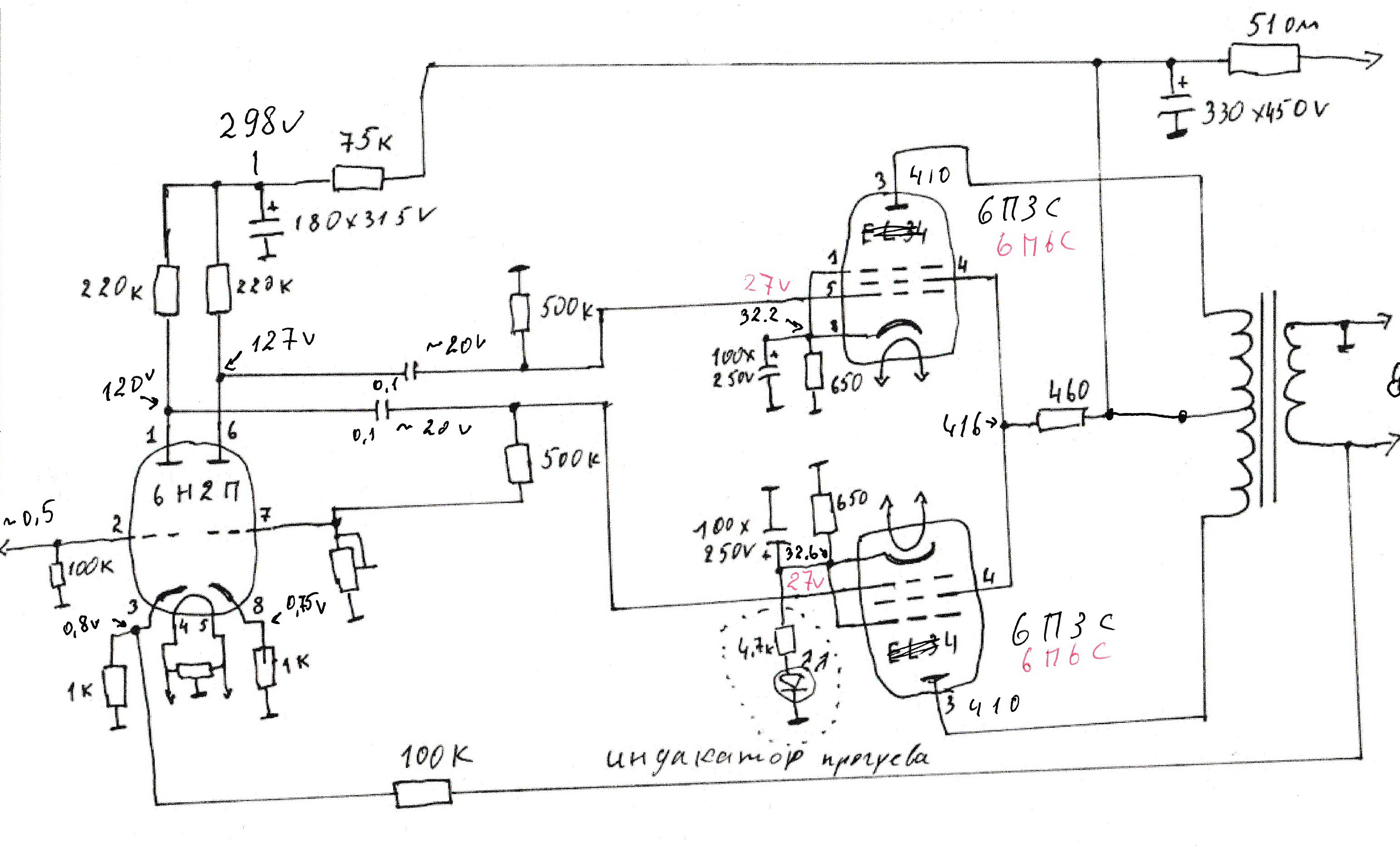

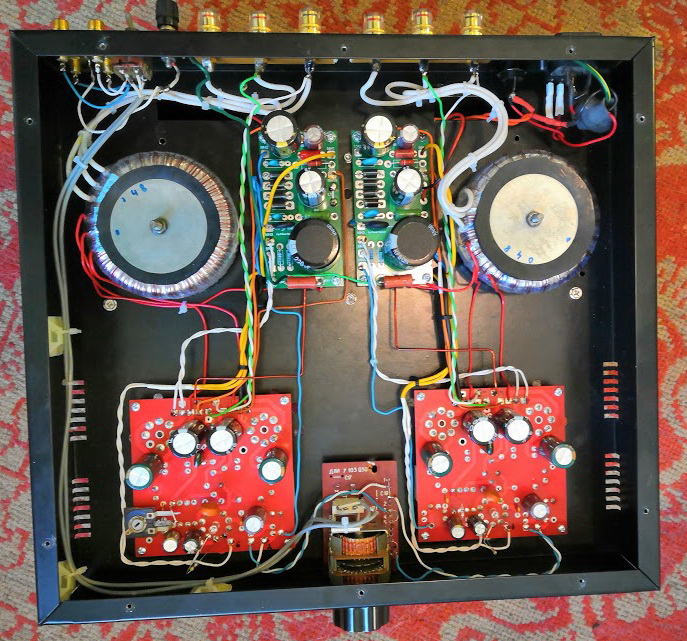

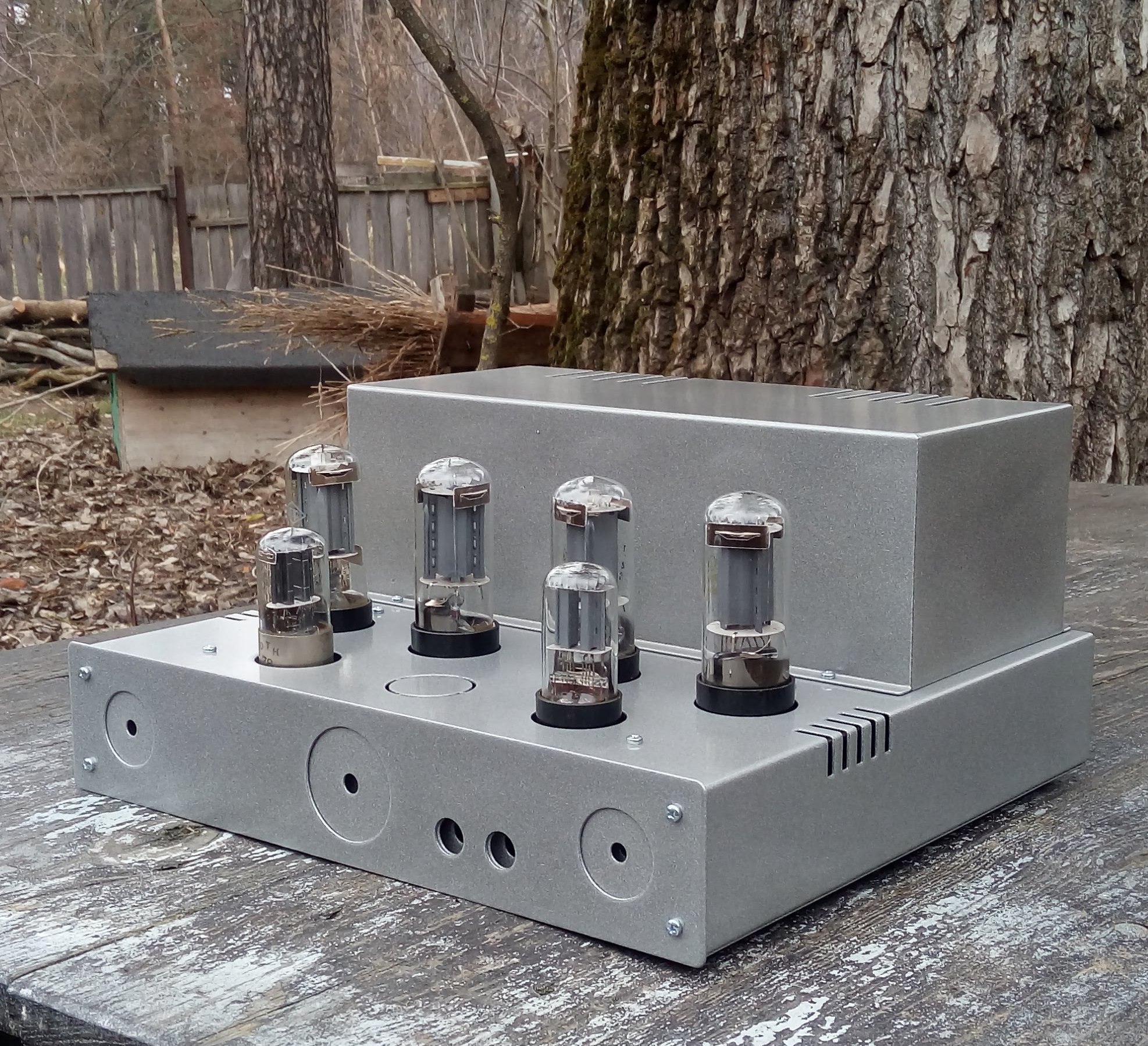

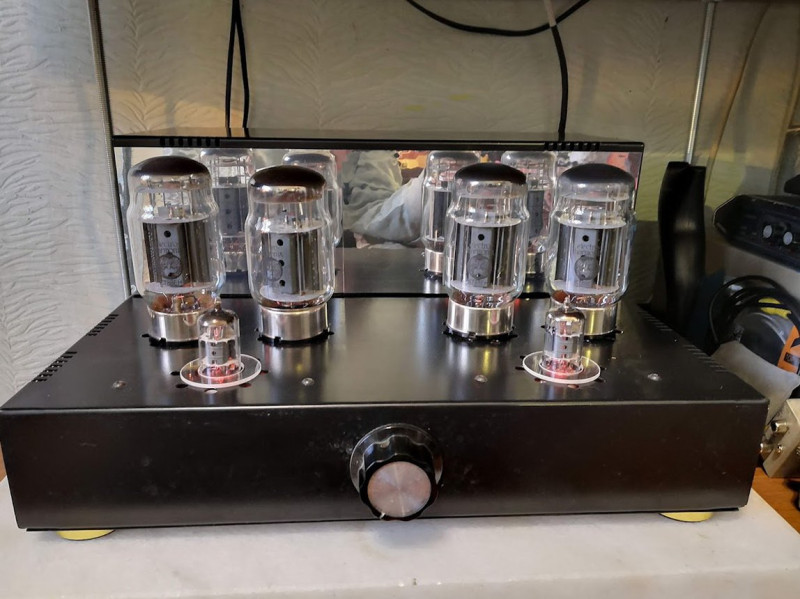

Вот переработанная схемка и собранный на коленке усилитель 2*20вт

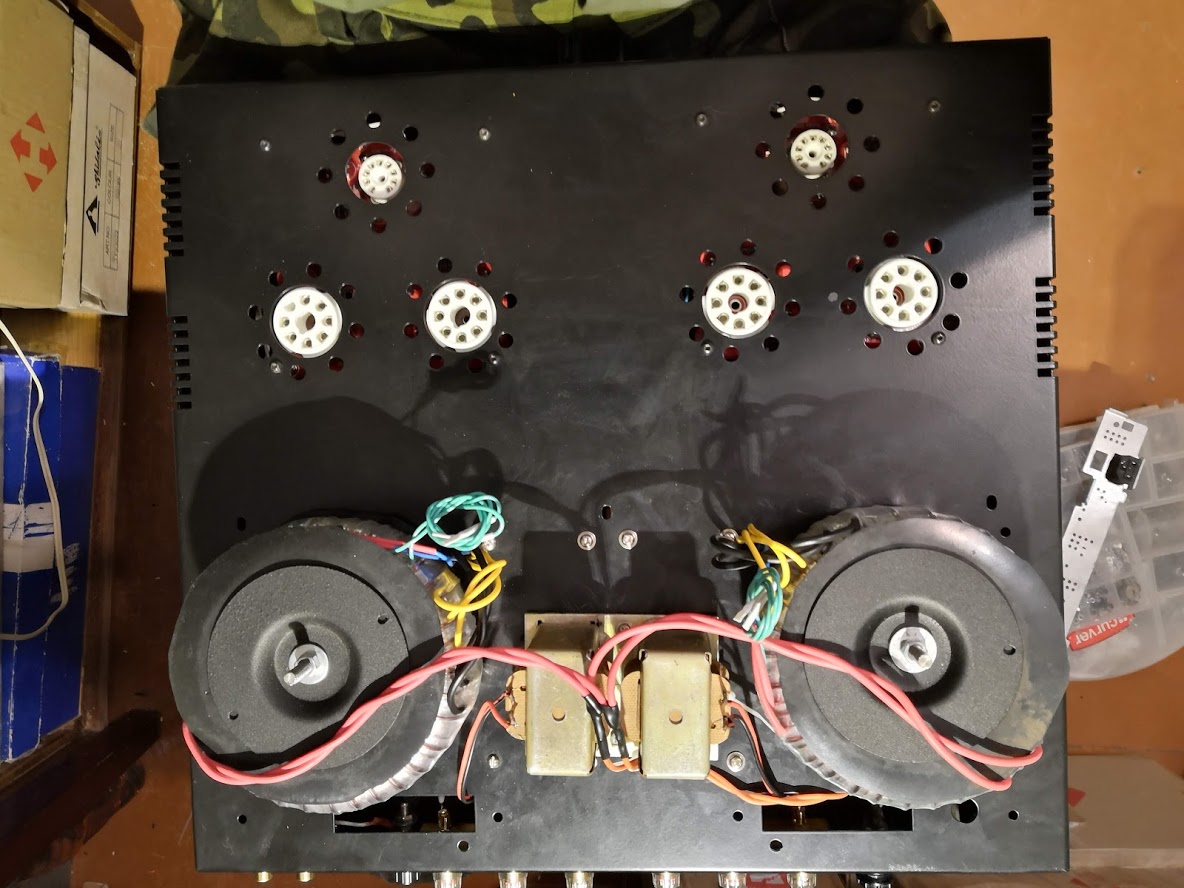

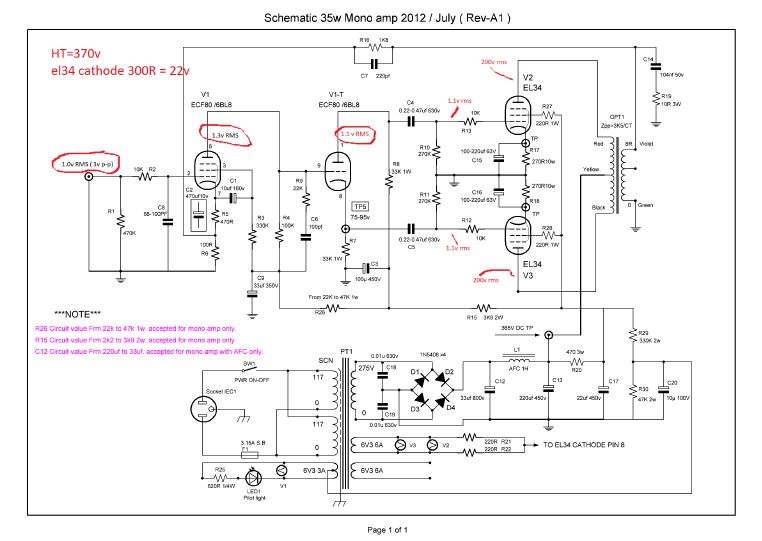

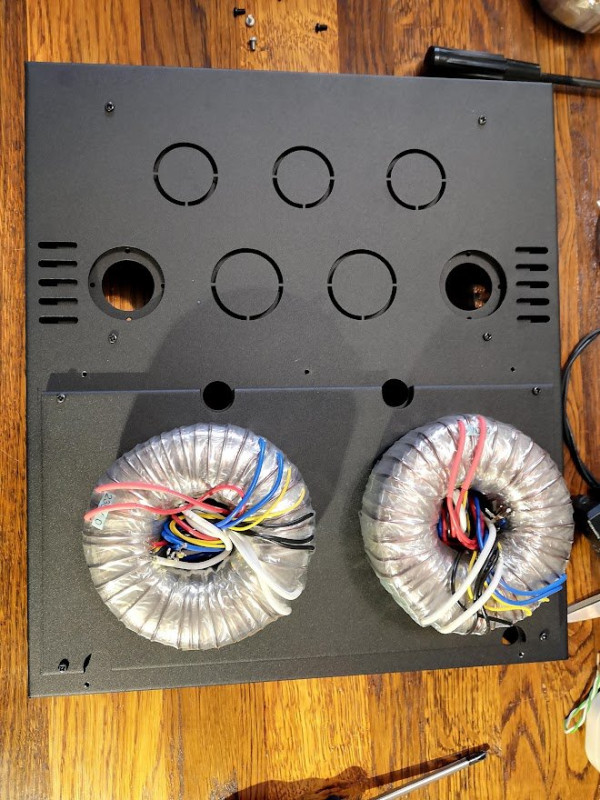

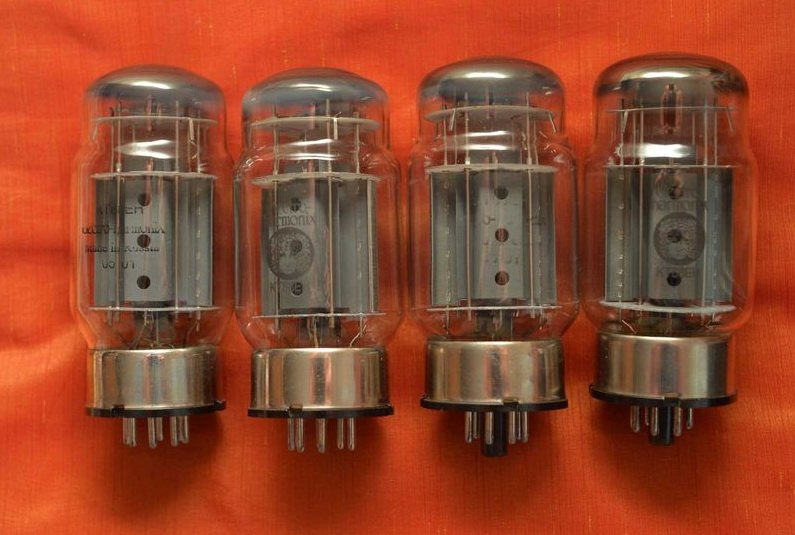

исходная Адаптированная под наши лампы Выходные и силовой трансформаторы сделаны на тороидах.
Вот параметры для заказа:
1. Выходной трансформатор, Ra=6кОм, Rн= 4Ом, 8Ом, габаритная мощность 80Вт,
- 1300-0-1300 вит.(0,28мм),
- 0-67-95вит(1,2мм)
2. питание 125Вт 230В/270Вх0,35А, 25Вх0,05А, 6,5Вх3,5А, 0-3,25-6,5В х 1,0А
Выходное сопротивление реального усилителя расчитано по такому способу..
Как измерить выходное сопротивление усилителя?
Отключаете нагрузку.
ДА, ТОЧНО, ОТКЛЮЧАЕТЕ! Включаете усилитель, прогреваете минут 5.
РГ - в положении ноль, в земле.
Подаем 1кГц на вход, поднимам РГ до состояния примерно 5 В на выходе, записываем точное значение (например - 4,96В или 5,12в).
Подключаем на вход нагрузку.
Напряжение на выходе упадет. Например до 4 вольт - записываем это значение.
Расчет: напряжение без нагрузки минус напряжение с нагрузкой, остаток делите на напряжение под нагрузкой и множите на сопротивление нагрузки, и то же самое сделайте при отключенной ооос.
Результат

С ОООС 4Ом нагрузка
без нагрузки - 5,16
с нагрузкой - 4,56
5,16-4,56= 0,6
(0,6/4,56)*4= 0,526
без ОООС 4Ом нагрузка
без нагрузки - 15,8
с нагрузкой - 9,76
15,8-9,76= 6,14
( 6,14/9,76)*4= 2,516
PS

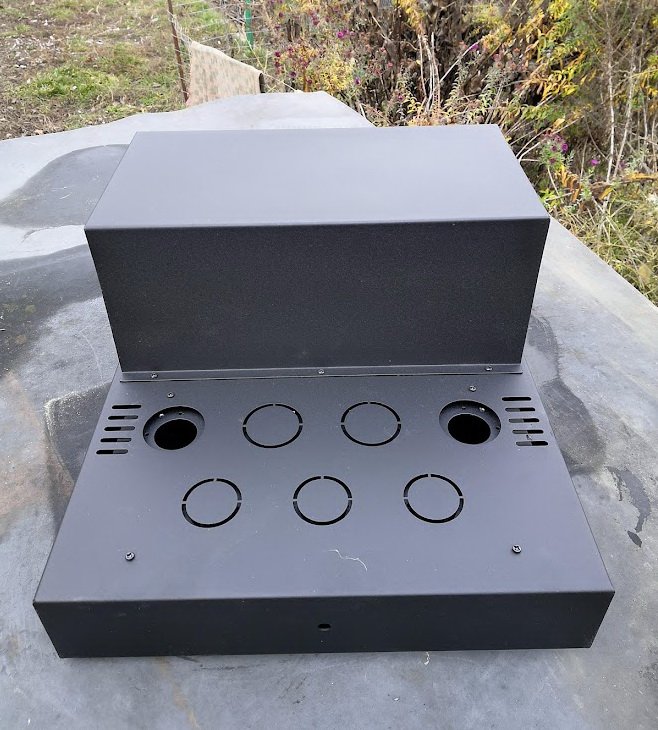

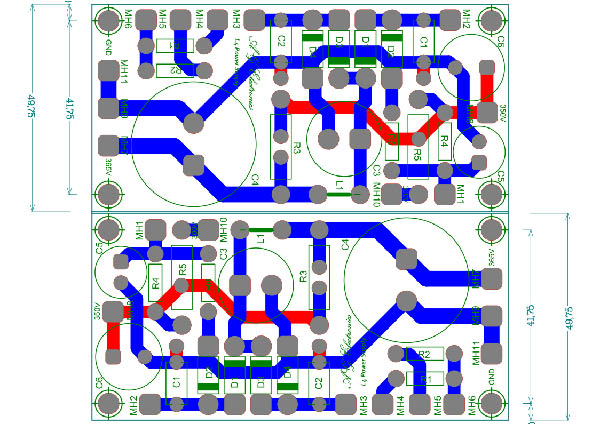

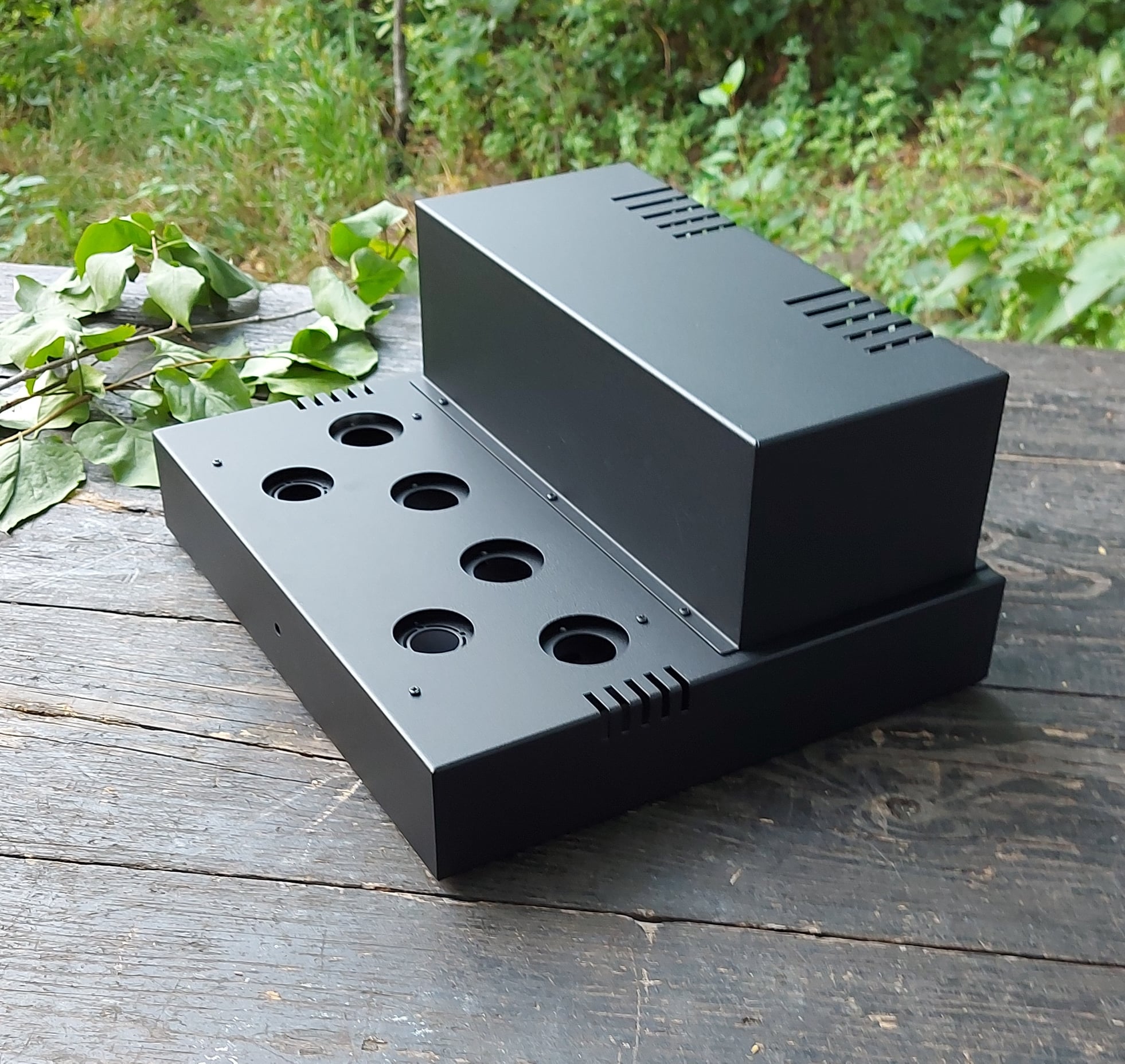

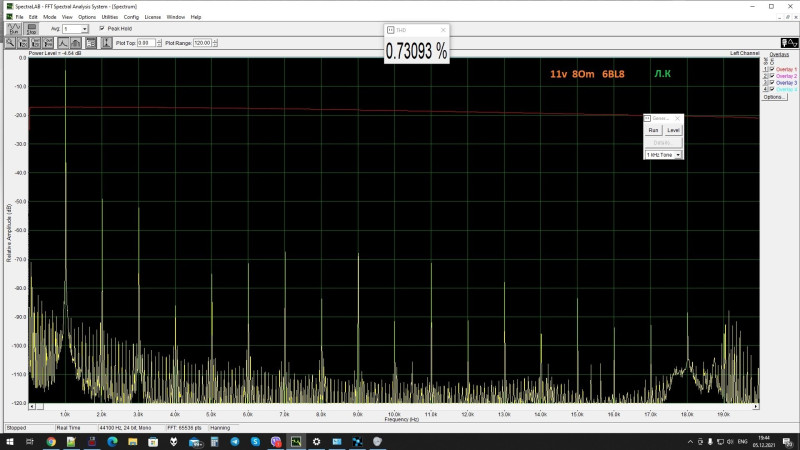

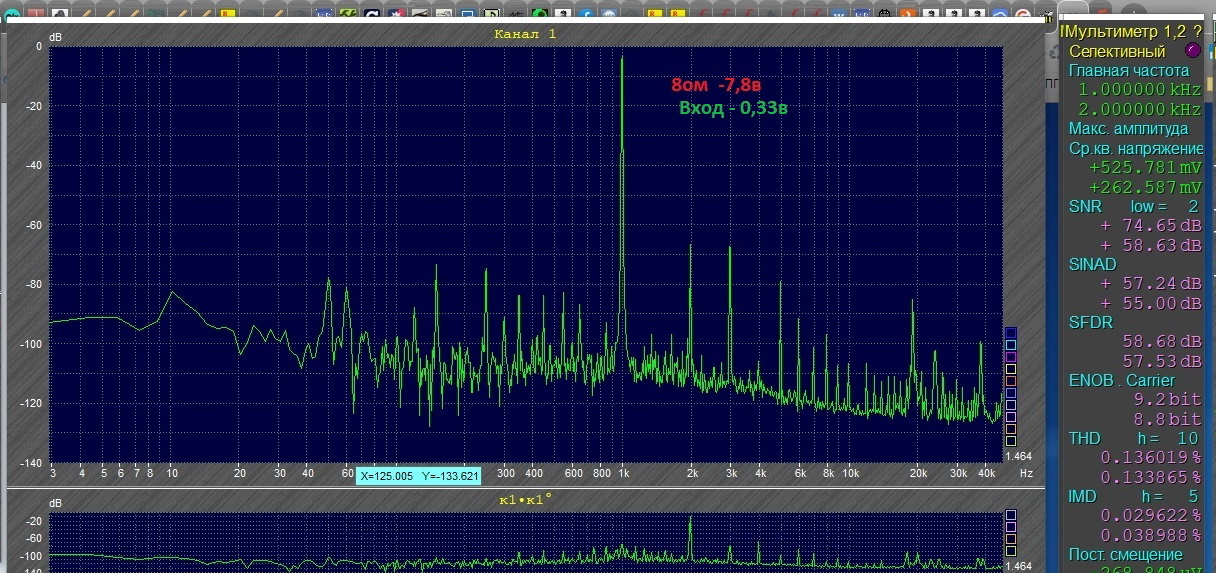

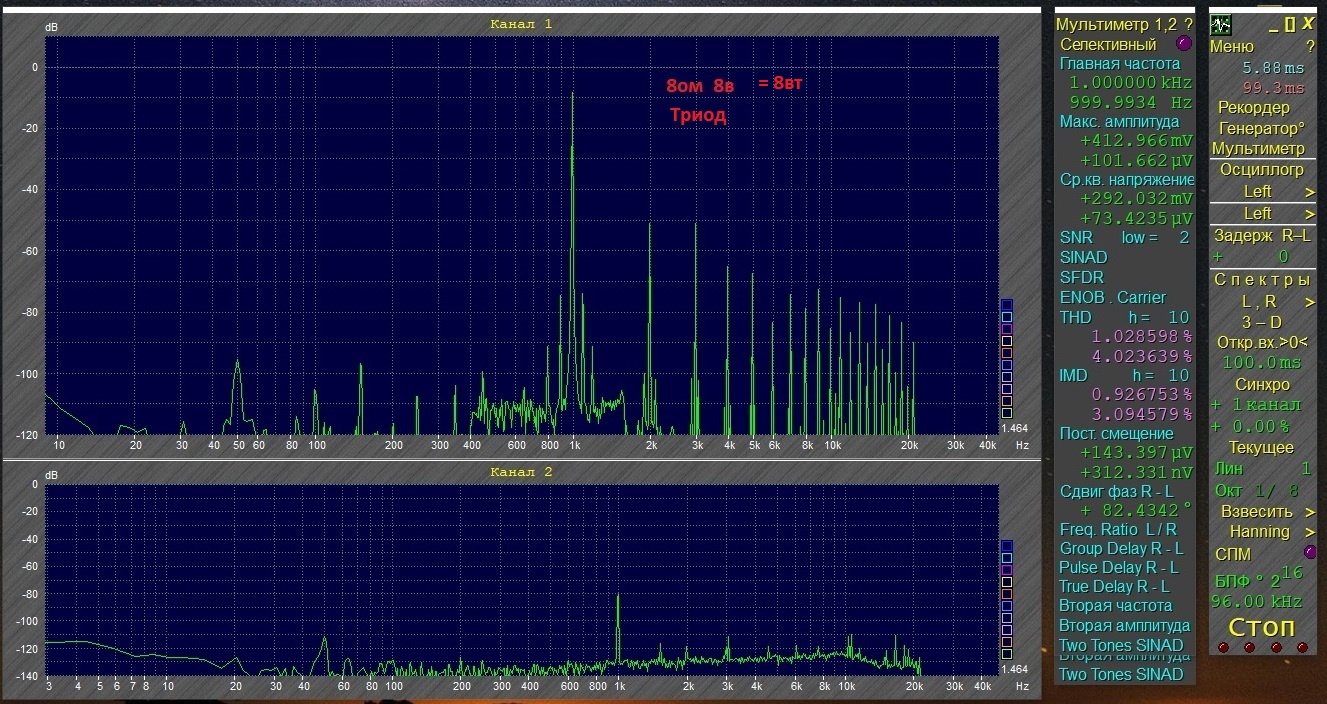

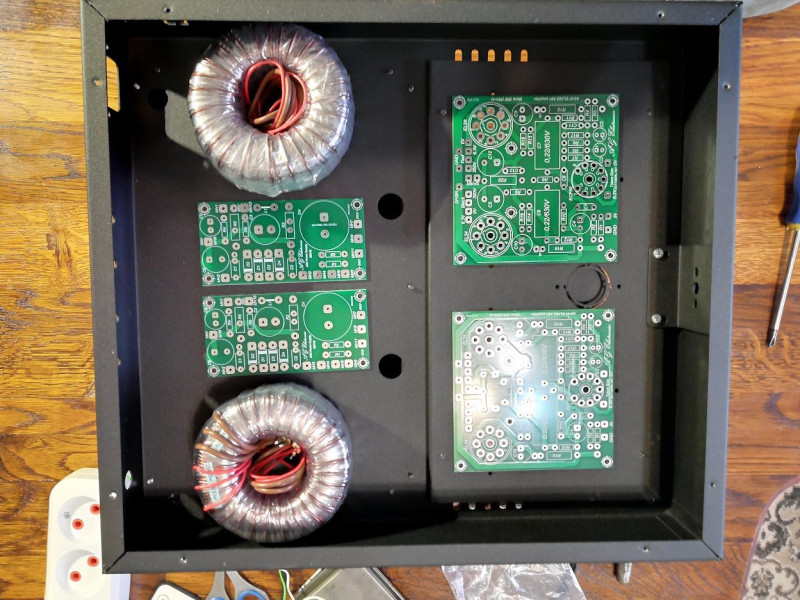

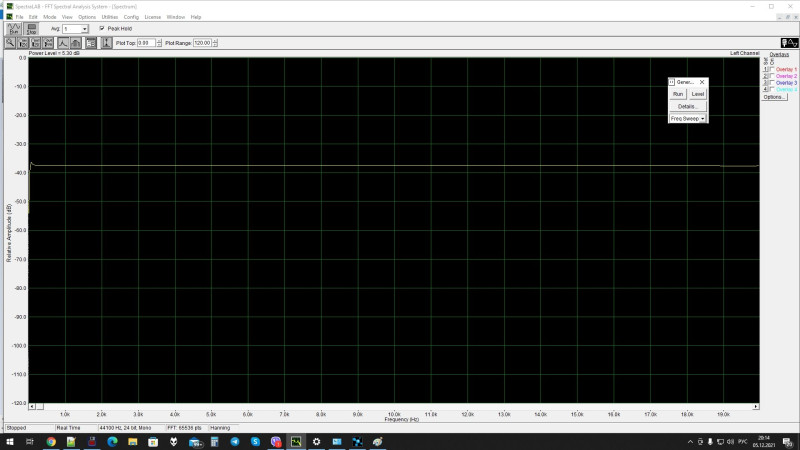

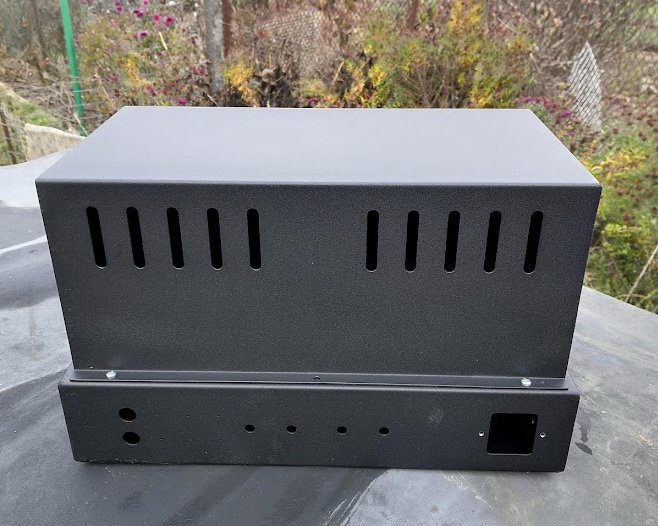

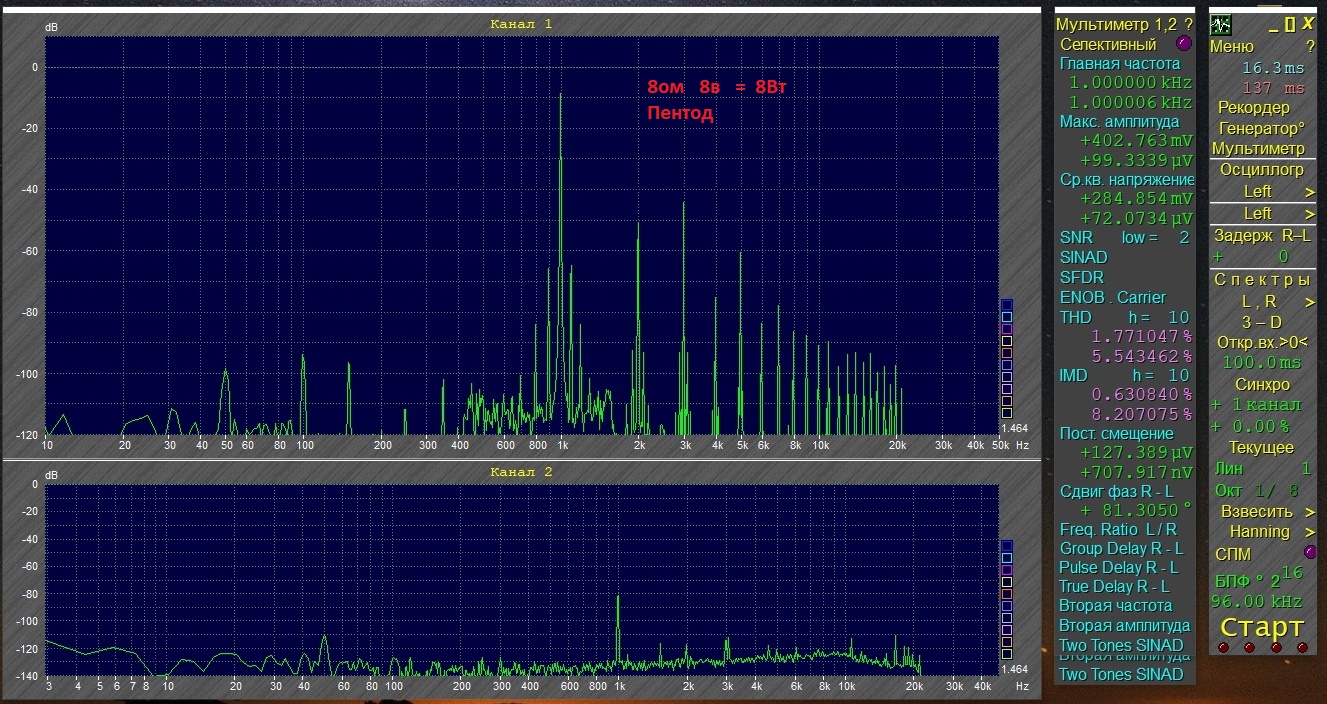

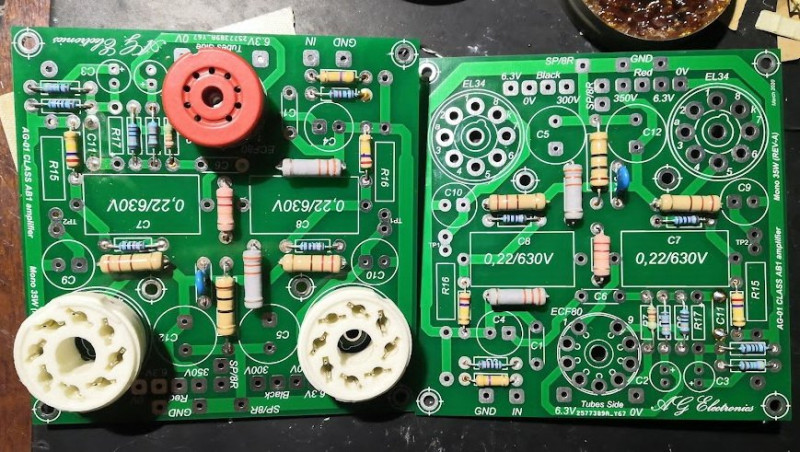

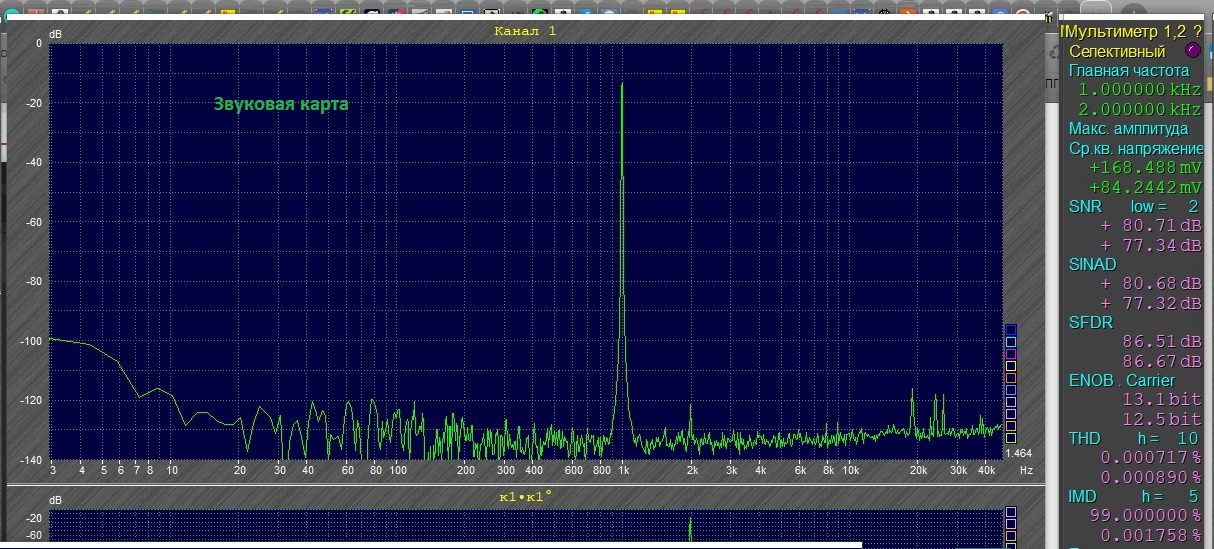

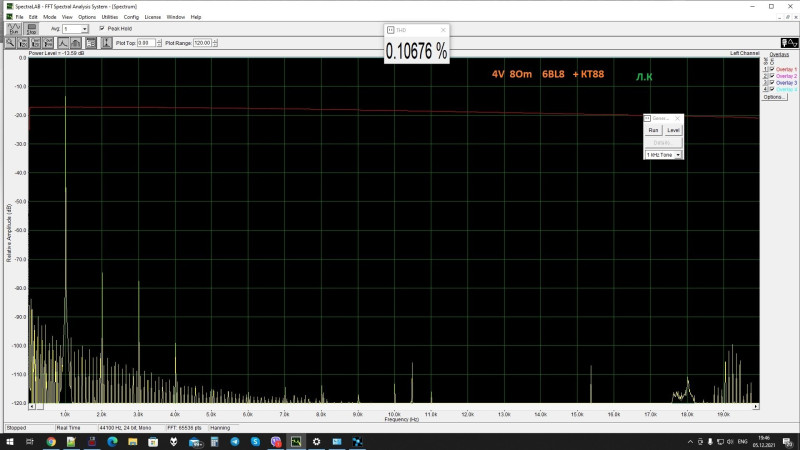

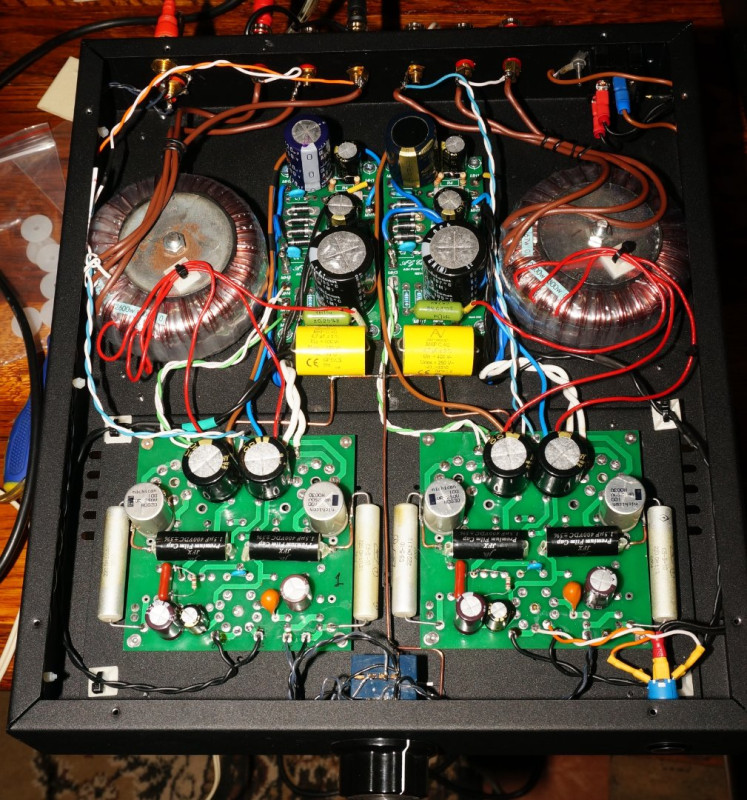

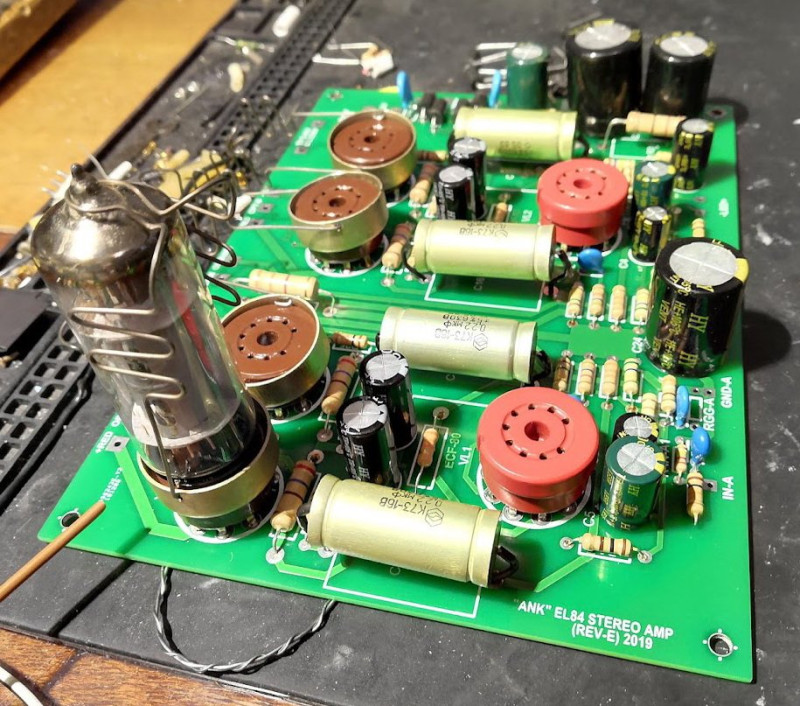

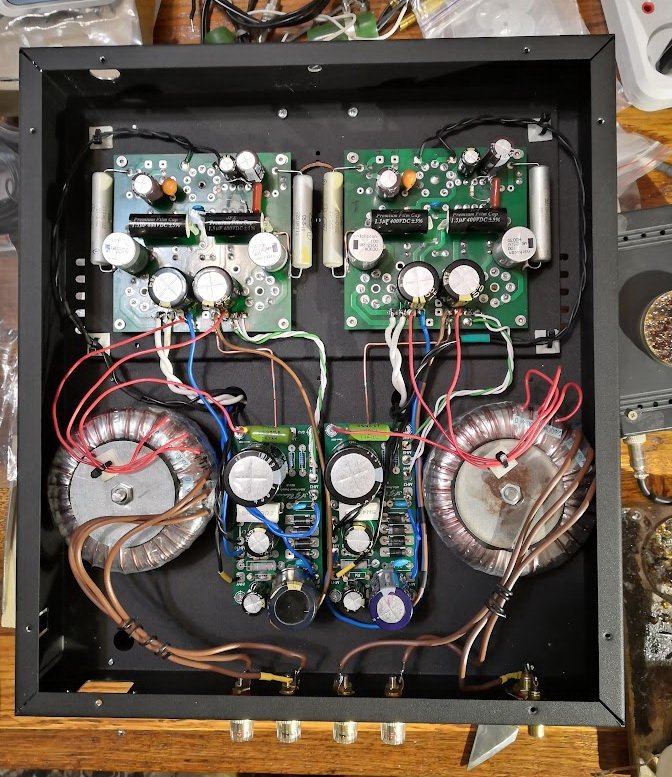

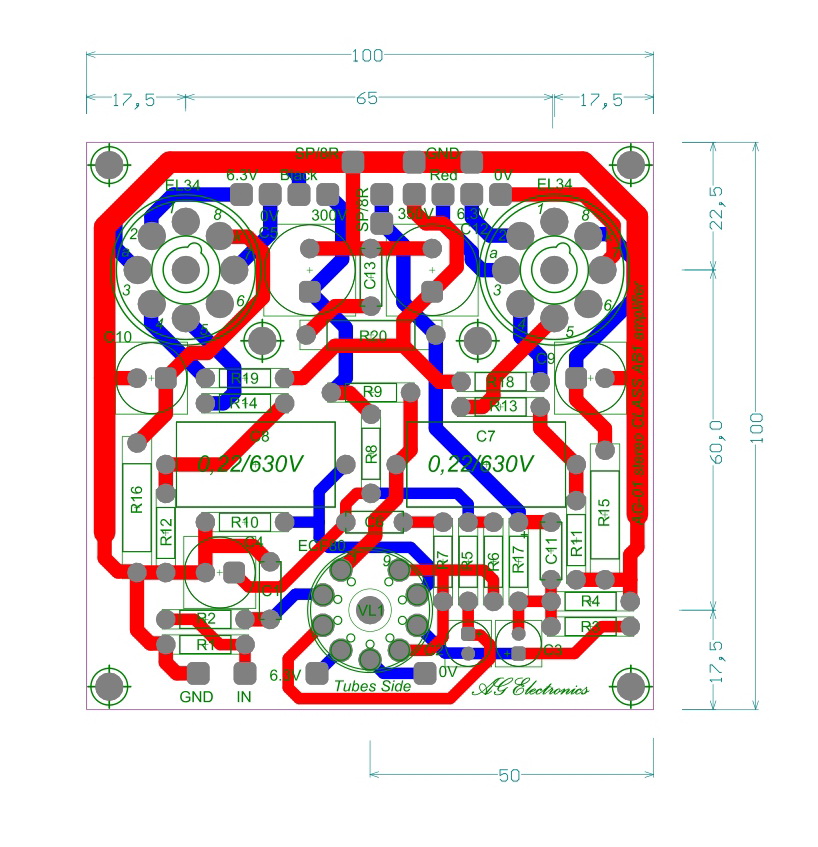

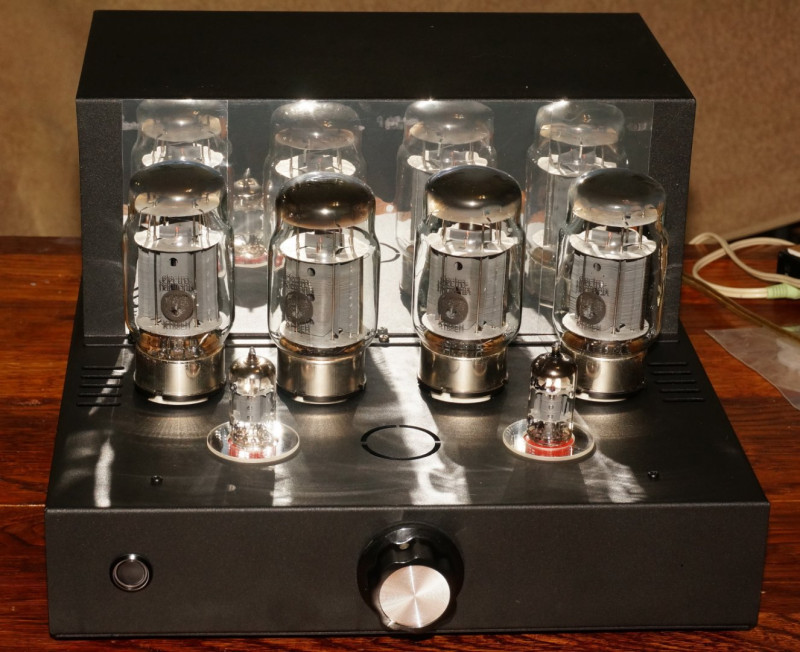

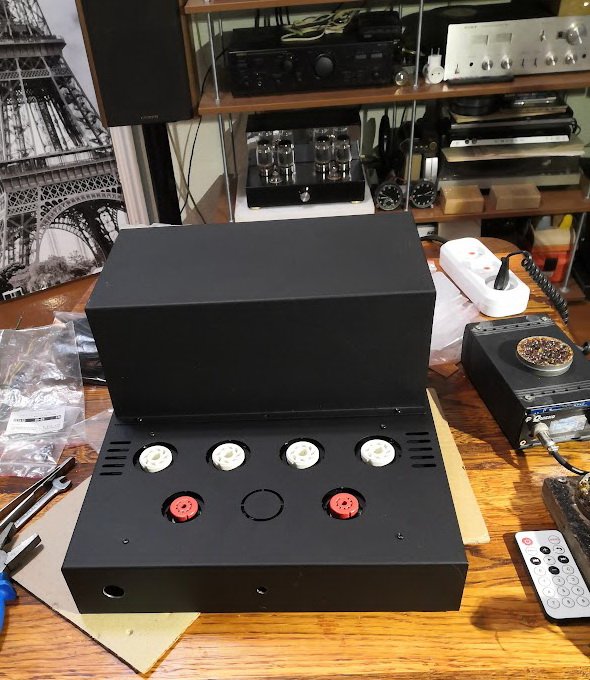

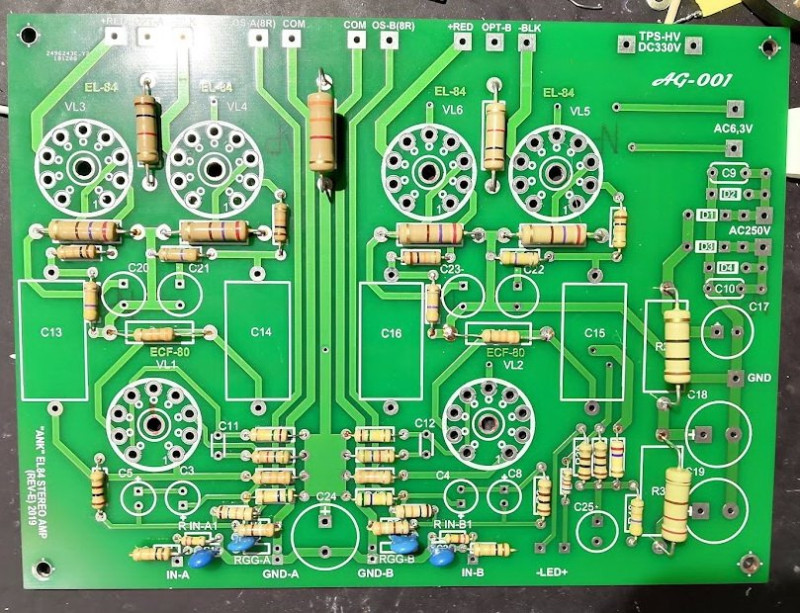

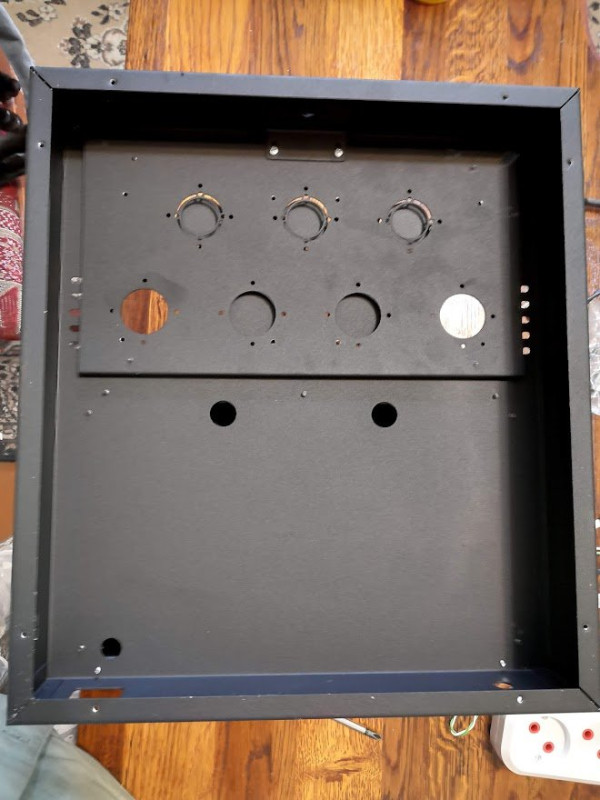

Ниже в постах размещу фото корпуса, плат и скринов настройки в Шмелеве.
Если это комуто интересно?
