Усилитель AIYIMA A02 с Bluetooth на TPA3116 100Wx2

[Alex]

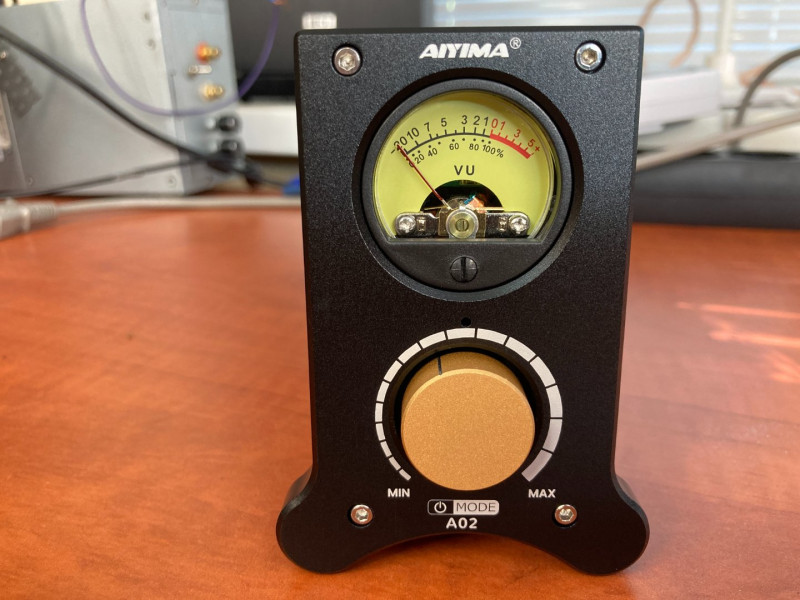

Китайцы прислали на тест прикольный усилитель со стрелочками на TPA3116 D2
Продается здесь
Интересный такой, потестирую, посмотрим какой он на вкус)

Характеристики:
Наименование: TPA3116+QCC3034+VU Meter 100W*2 APTX-HD Bluetooth 5.0 Усилитель мощности
Чипсет: TPA3116+QCC3034+ES9023+TL072
QCC3034 Bluetooth: версия 5.0, поддерживает AAC, SBC, APTX, APTX-LL, APTX-HD
Максимальная мощность: 100 Втx2/4 Ом, искажения 10%
Напряжение питания: DC12-24V, 3A или более
Аудиовход: Bluetooth/RCA
Входная чувствительность: 1Vrms
Частота: 20 Гц-20 кГц ± 3 дБ
Сопротивление динамика: 4/8 Ом
Усиление: 24 дБ
Коэффициент искажения: 0,2%
Отношение сигнал/шум: 90 дБ

[Inok]

Интересный усилитель, необычный

[Justas*]

100Wx2 / 4 ohms.
2 шт. TPA3116 в конфигурации PBTL?

[Alex]

будем посмотреть как там 100 вытянут

[Sous]

Тут они немного погорячились. НА 1% будет 65Вт, на 10% может 80

[Alex]

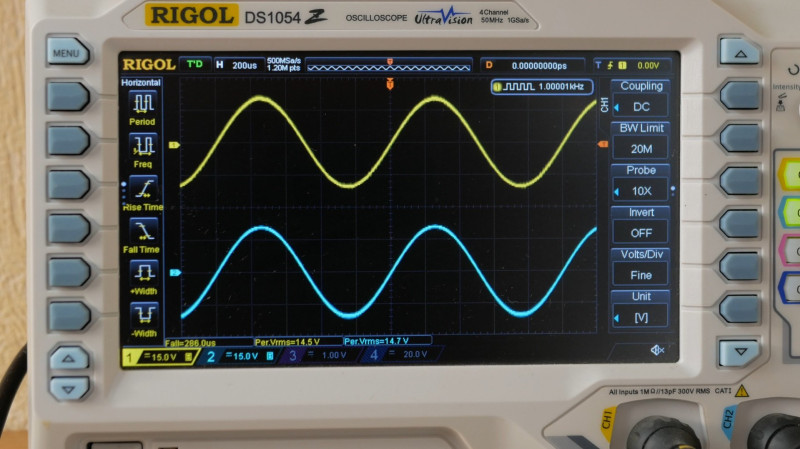

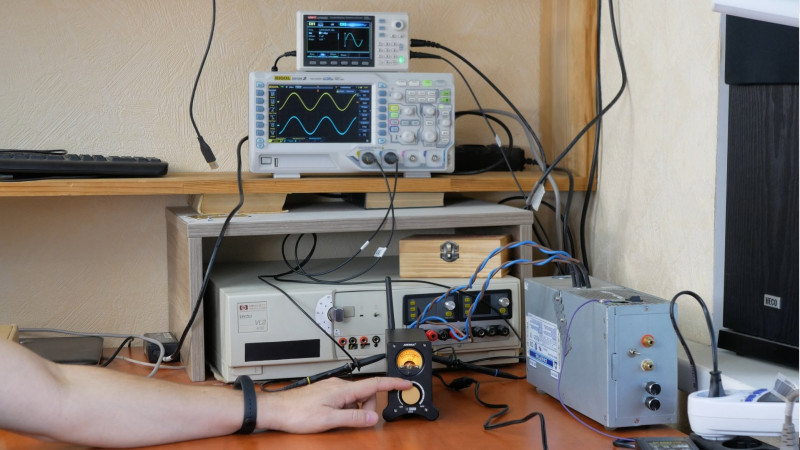

Замеры мощности усилителя AIYIMA A02 при питании 24 Вольта.

Нагрузка 4 Ом - 52 Ватт

Нагрузка 8 Ом - 30 Ватт

[Alex]

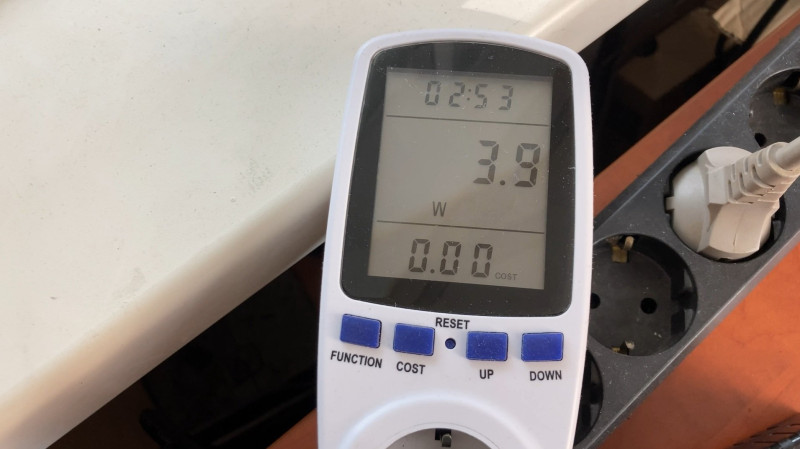

Потребление в простое

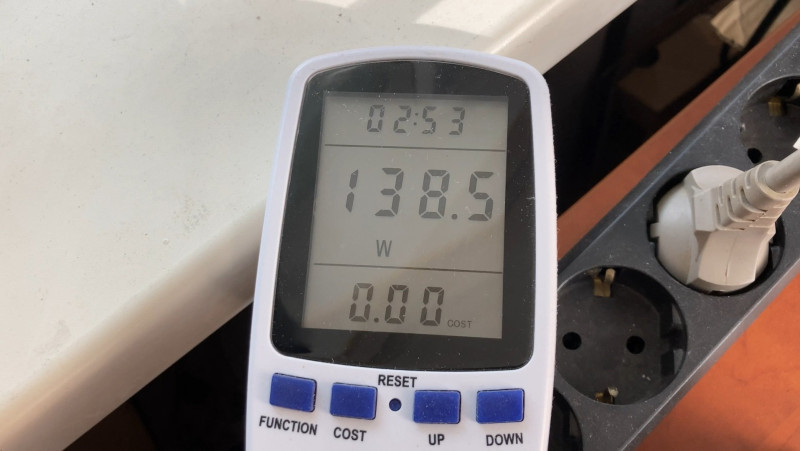

Потребление при полной нагрузке

[Alex]

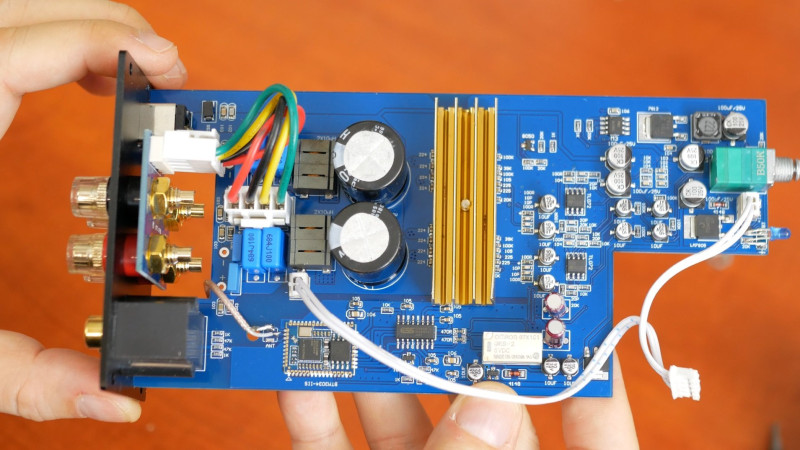

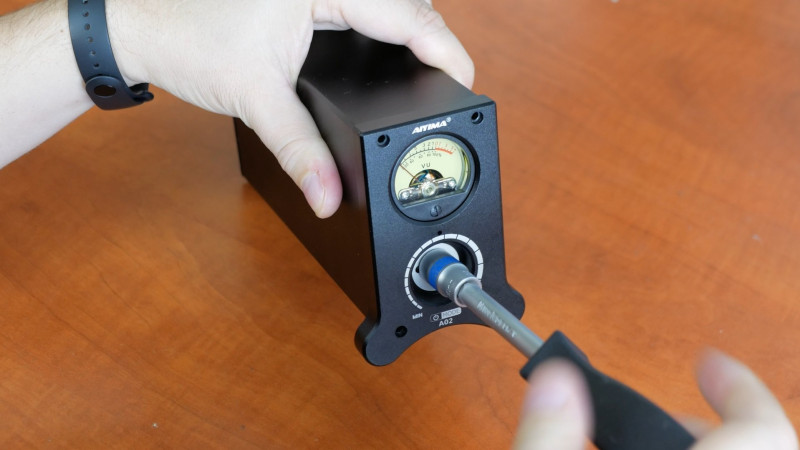

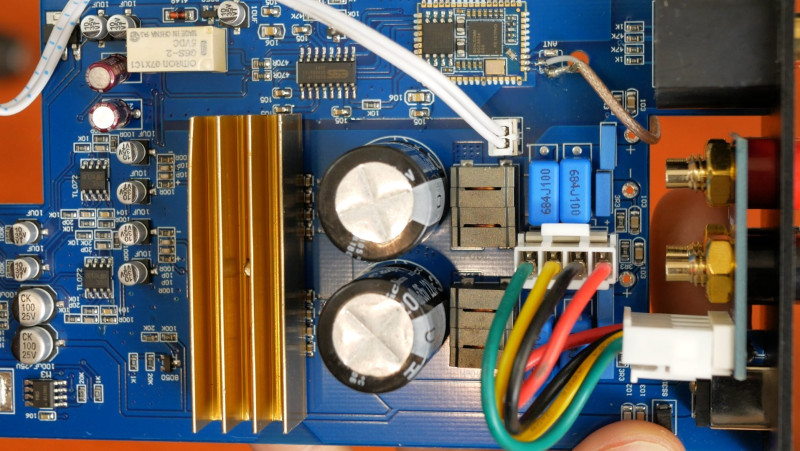

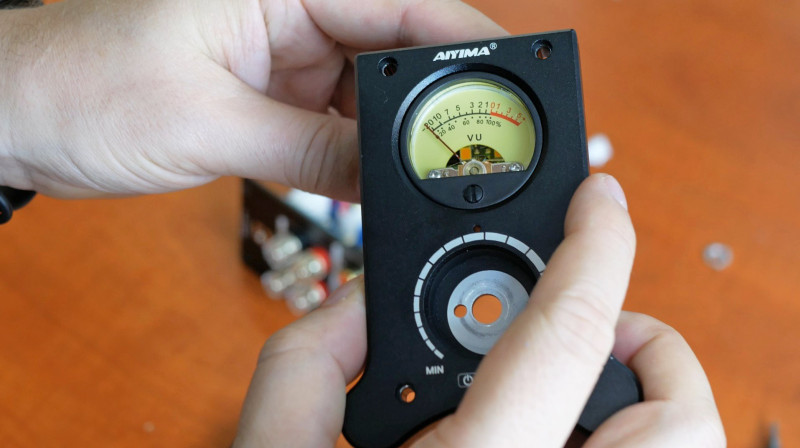

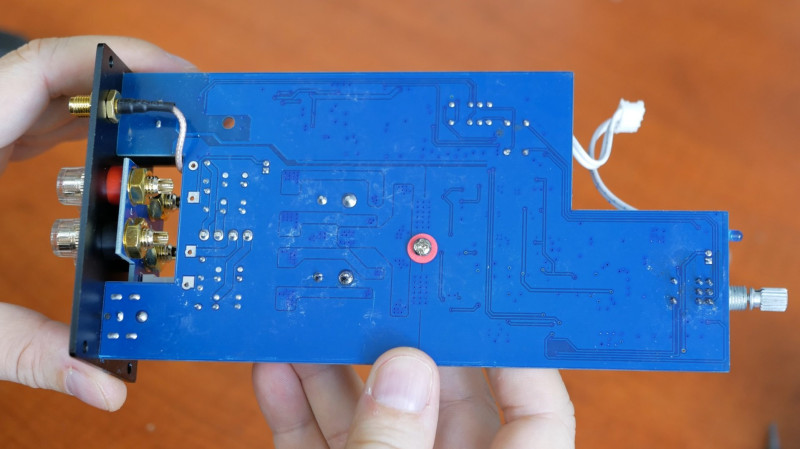

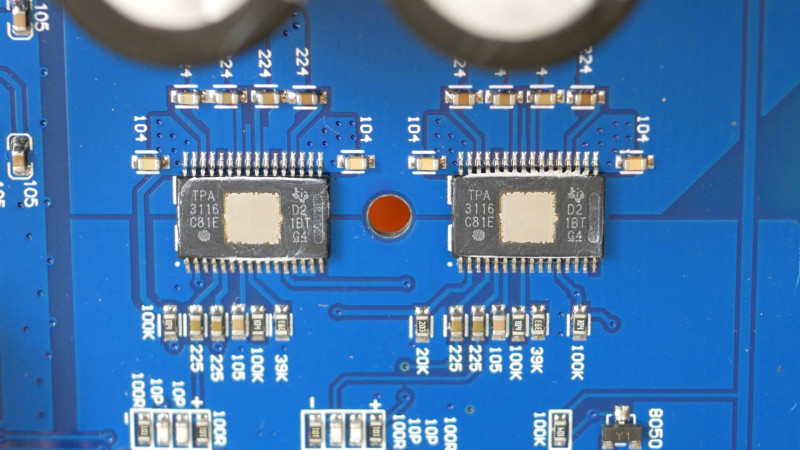

Разобрал усилитель, смотрим что там внутри.

[Alex]

phpBB [media]

[Inok]

Короче обычная балалайка, для фона пойдёт.

[Alex]

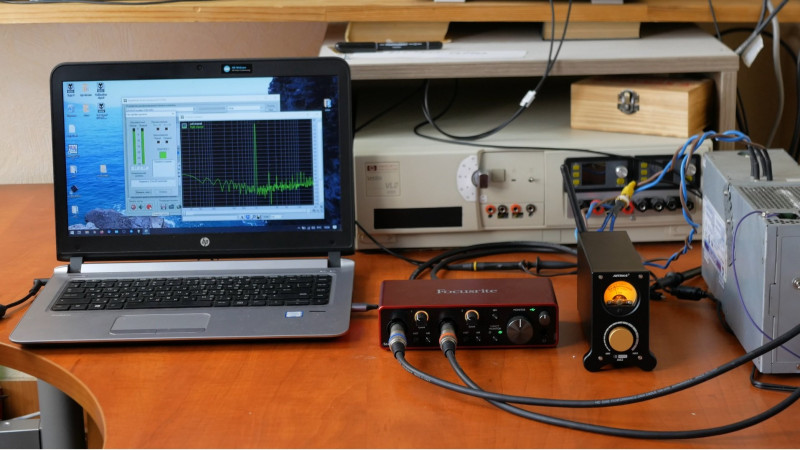

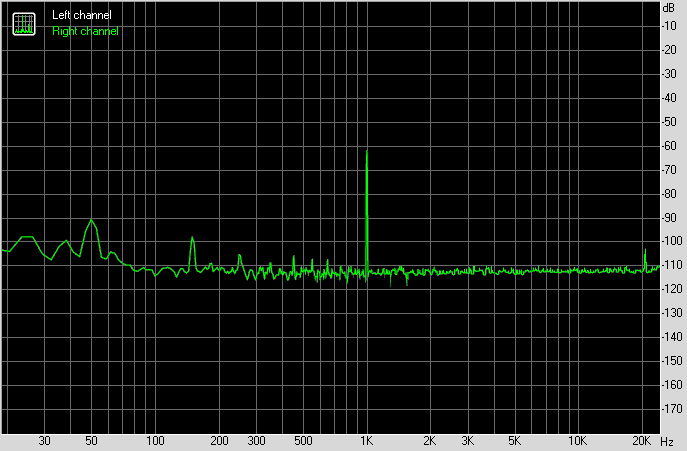

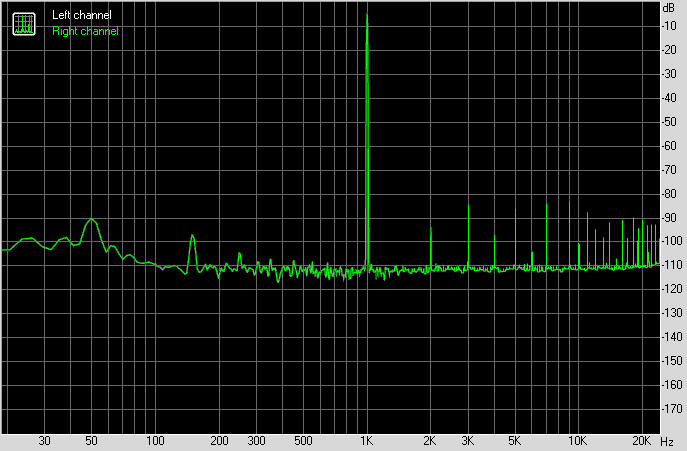

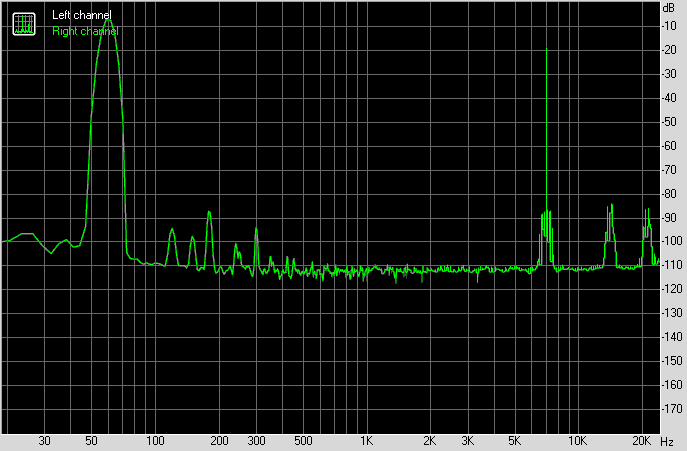

Замеры RMAA нагрузка 4 Ом мощность 10 Вт

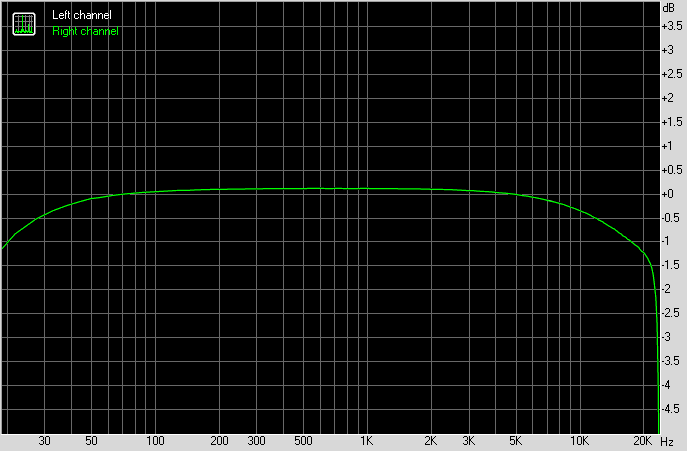

АЧХ +0.12, -0.78


Уровень шума -81.3


Гармонические искажения 0.024


Интермодуляционные искажения 0.050


Динамические диапазон, дБ 81.3
