Однотактный ламповый на 6П14П

[MrBigg]

Доброго дня всем ) вот и я уже месяц как в ламповой теме . Не знаю, но ни чего менять не хочу . Акустика моя раскрылась в полной мере с двотактным усилителем на 6П3С. Все кто слушал ) как и я удивлены . Сейчас паяю своего первого франкенштейна se на 6С14П . Сегодня первый пуск макета Пробуйте ламповые усилители , реально звук «живой» и насыщенный . Не думал что буду паять что то сам Всем добра ! Отдельное спасибо RUS_D и LinuxManiac
PS Паяю вообще впервые за лет 25 ) последний раз был в техникуме

[MrBigg]

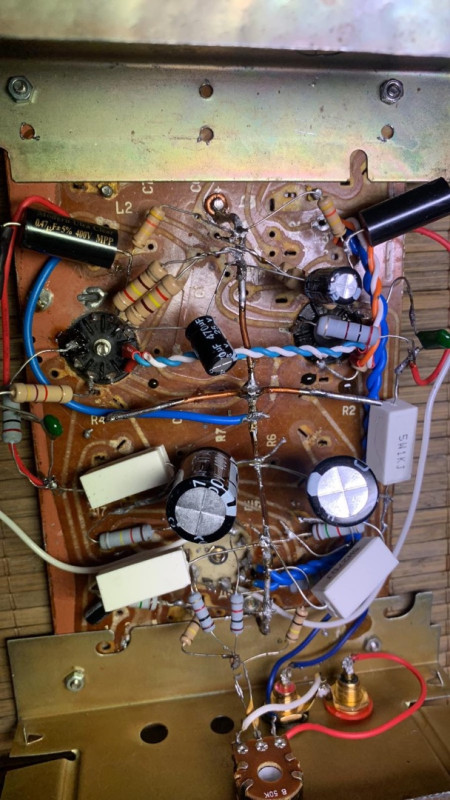

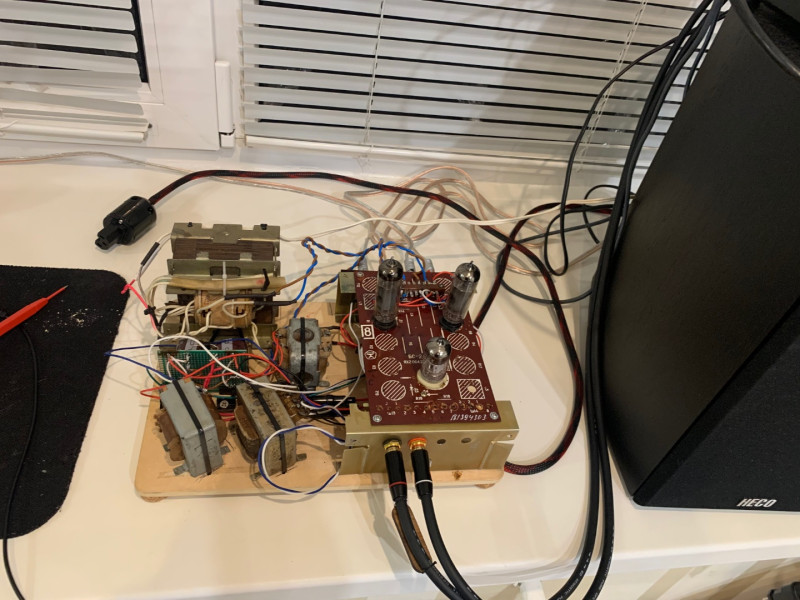

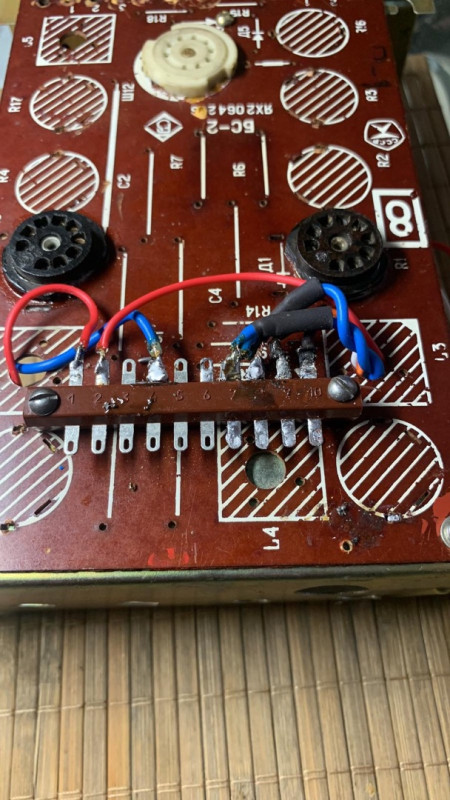

Доброй ночи )) мой Франкенштейн запел ))) рад безумно . И звук как по мне отличный . Пока работает только 1 канал ) нет лампы еще одной на выход пока что . Так же получил стрельнувшим кондером ) на фото выше видно , что попутал полярность . Есть фон (питание накала еще не заземлено ) в общем есть над чем работать . Но до ума доведу думаю . Желания еще больше появилось . Звук правда очень приятный . Учитывая еще и то с чего это собрано и как спаяно ( паяльник у меня…. Оторви и выкинь ) но постепенно допилю все нюансы . Скажу от себя - пробуйте поискать свой звук в лампах . Он там есть . Стоимость и звучание лампы меня приятно удивило . Когда доделаю , напишу впечатления от двух каналов ) и если кому то интересно сброшу схему и детальки . Все выписано . Лампы очень не дорогие . Деталек вышло грн на 400 . Пробуйте не пожалеете точно вам говорю . Добра всем

[Adam]

Давайте схемку. Цікаво...

[MrBigg]

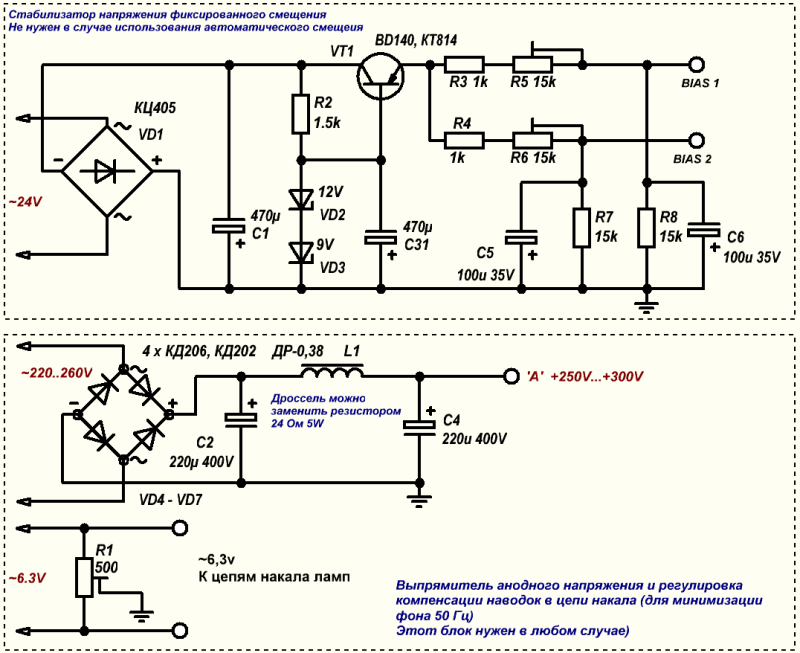

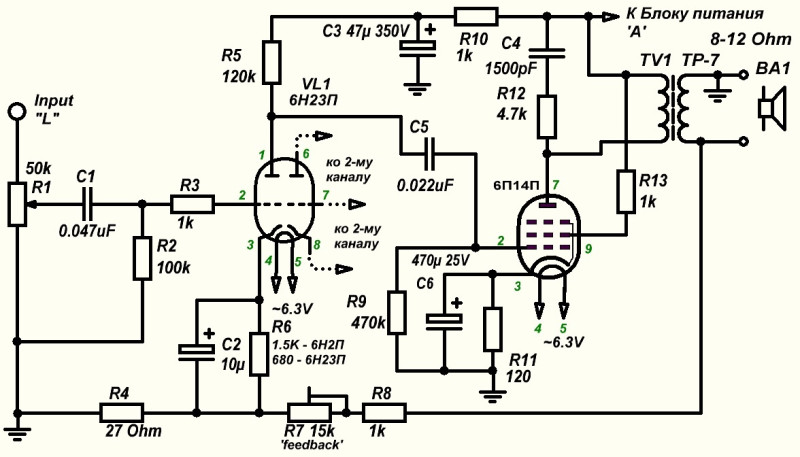

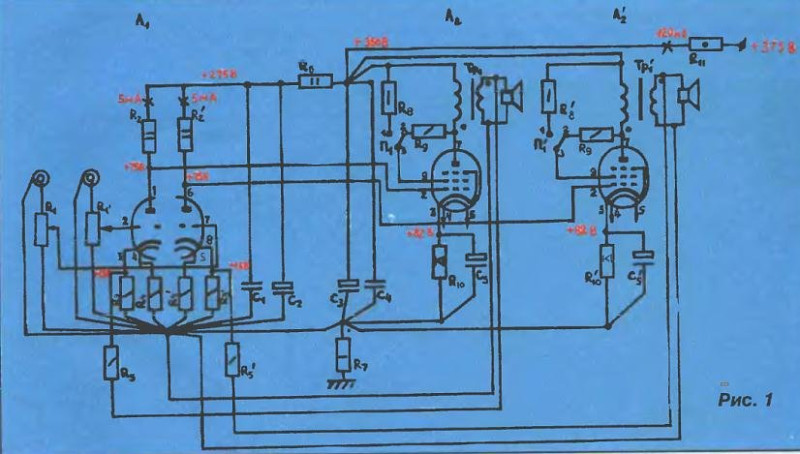

Вот по ссылке , выписал детальки все . И вложил схемки
https://docs.google.com/document/d/1PWP ... 01dzc/edit
Собирал по полной схеме с автосмещением . Толькл без ОС . Не стал с ней заморачиваться .
PS схемку подсказал RUS_D . Где то есть потней целая статья . Я сильно не вчитывался ) просто начал собирать . И не пожалел

[Adam]

Заморочитись з ОС було б бажано. В мене, правда, трохи інша схемка - з безпосереднім зв'язком між каскадами. Там без ОС ніхт, найн, ну зовсім ніяк...

[MrBigg]

Я так понял что ОС опция на выбор ))) но я пока далек от понимания мелочей ) нужно будет попробовать что она даст . Детальки есть на нее )
Кстати на входе у вас нет конденсаторов в схеме . В моей они стоят 0,047мкф . Не пойму для чего они ? Типа фильтр ?

[Adam]

ОС необхідна, коли у вас вихідний трансформатор типу ТВЗ, коли вихідна лампа працює в пентодному режимі, коли потрібно зменшити вихідний опір підсилювача, коли потрібно розширити діапазон АЧХ, та ще багато всяких коли...Одним словом, дуже корисна річ, хоча краще її не використовувати, де це можливо. Але тут не той випадок . Можете спробувати без вхідного конденсатора, він там "повітря не сильно озонує"...

[edik58]

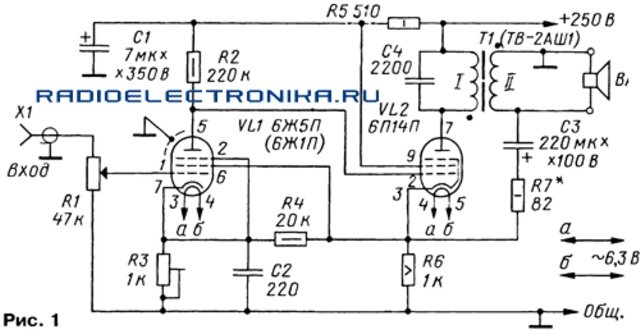

собрал по этой схеме.Выходной транс ТВЗ-9-1 с тонкими пластинами.Перебрал кучу входных ламп-на мой ух 6Ж1П лучше всего.Только R6 надо на 10вт.Простенько,но звучит чудесно.

[edik58]

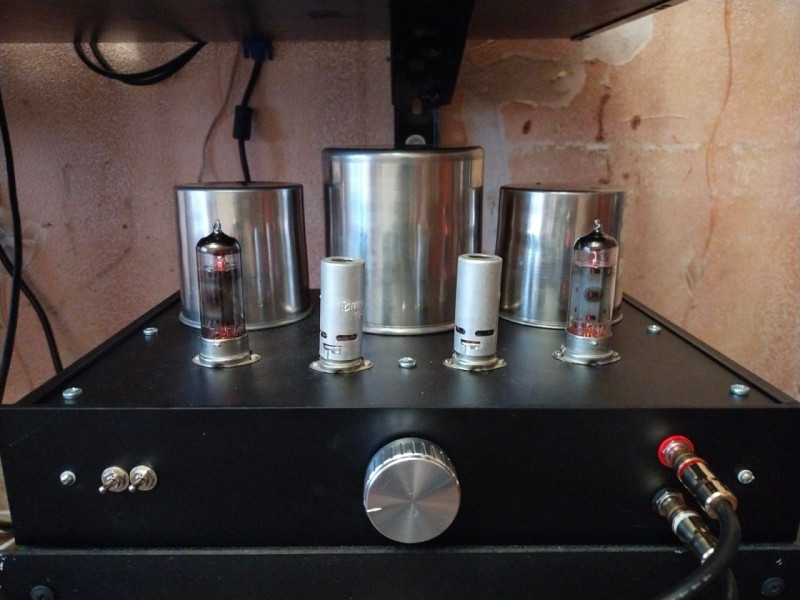

а вот так он выглядит.

[LinuxManiac]

Я так понял что ОС опция на выбор ))) но я пока далек от понимания мелочей ) нужно будет попробовать что она даст. Детальки есть на нее )

Это верное представление. Реальную необходимость использования ООС в конкретной схеме определяем практическим путем. При этом выбор решения во многом зависит от используемых акустических систем, а также - индивидуальных слуховых предпочтений.
Многие настаивают на том, что ООС - "зло". Это необоснованное утверждение. Так же, как и про обязательность ООС (однако, при использовании многополосных АС, для тетродного/пентодного выходного каскада ООС необходима). Половина моих конструкций с пентодными/тетродными выходными каскадами сделана с ООС, половина - без неё. И всякий раз решение принимал при прослушивании разного музыкального материала.
Напомню, на всякий случай, что введение ООС требует определенного запаса по усилению.

Кстати на входе у вас нет конденсаторов в схеме . В моей они стоят 0,047мкф . Не пойму для чего они ? Типа фильтр ?

Это разделительный конденсатор (ни в коем случае не путать с проходным - таковой совершенно из "другой оперы"). Необходим для предотвращения попадания постоянного напряжения на вход усилителя с выхода источника сигнала. Если вы используете источники с нулевым постоянным напряжением на выходе, то такой конденсатор не нужен.
Однако в некоторых случаях его специально ставят для отсечения инфранизких помех и/или самых низких частот звукового сигнала во избежание перегрузки и неизбежных при этом искажений "слабеньких" акустических систем.

[LinuxManiac]

...Перебрал кучу входных ламп-на мой ух 6Ж1П лучше всего...

Приветствую ваш выбор. 6Ж1П - во многом "недооцененная" самодельщиками лампа с хорошим звуком. Некоторые мэтры называют это "благозвучной звуковой сигнатурой".

[MrBigg]

Всім привіт ) Якщо сьогодні встигну зроблю ЗЗ ) Та спробую замінити Rahorn 0,47 (розділяючий) на КА73-16В 0, 22 . Але якщо я правильно розумію то на 0.22 буде вищий зріз по НЧ. Це для моєї акустики не бажано. Але звук за ідеєю буде активнішим (різче)

[MrBigg]

Это разделительный конденсатор (ни в коем случае не путать с проходным - таковой совершенно из "другой оперы"). Необходим для предотвращения попадания постоянного напряжения на вход усилителя с выхода источника сигнала. Если вы используете источники с нулевым постоянным напряжением на выходе, то такой конденсатор не нужен.

Що це за "джерело з нульовою напругою ?

[Adam]

Та що завгодно... Це може бути програвач вінілу чи компакт-дисків, ЦАП тощо. Головне, щоб у них на виході не було постійної напруги.

[LinuxManiac]

Що це за "джерело з нульовою напругою ?

У джерела може бути на виході, окрім власне, звукового сигналу, ще і постіна напруга, точніше - потенціал. Таке, зокрема, трапляється при незбалансованому двохтактному виходному каскаді (роблять і таке - зустрічав на КТ3102/КТ3107 у RIAA-кореторі), або при несправному вихідному роздільному конденсаторі. У правильно зробленому та справному джерелі постіний потенціал на виході відсутній (тобто - рівний нулю).

[MrBigg]

Я мабудь не зрозумію ) чи з мого ЦАПу таке є чи ні )

[LinuxManiac]

Просто виміряйте постійну напругу на виході. А можна інакше: при підключенні джерела до підсилювача без розділювального конденсатора ток спокою лампи першого каскада (напруга на катоді) не зміниться за відсутності постійного потенціалу на виході джерела.

[edik58]

Всім привіт ) Якщо сьогодні встигну зроблю ЗЗ ) Та спробую замінити Rahorn 0,47 (розділяючий) на КА73-16В 0, 22 . Але якщо я правильно розумію то на 0.22 буде вищий зріз по НЧ. Це для моєї акустики не бажано. Але звук за ідеєю буде активнішим (різче)

Я бы не советовал К73-16В.Стараюсь по возможности (размеры) использовать КБГ-И,К78-2,СГМ и т.п.Хороший пропилен дорог,вот и кручусь.

[MrBigg]

Це я хочц заради експеременту ) вони стояли в двутакті до ка40-у9 , то не пагано грали у парі з :6П3С

[edik58]

К40-У9 у меня как то не прижились.Разброс конский и *звучат* вроде и неплохо,но чего то не хватает.

[Adam]

Мені особисто не вистачає в них прозорості, сильно вони якісь мутні. Як альтернатива поліпропілену - можна спробувати полістирол К71-4, К71-5 (циліндричний корпус). Правда, в них робоча напруга невелика - до 250В. Або МПГО (не МБГО!), ці є на 400В і вище. Декому подобаються фторопластові ФТ, К72.

[LinuxManiac]

Гарний результат виходить при шунтуванні К40-У9 слюдяними ССГ. К40-У9 відмінні у голосовому діапазоні та на НЧ, а слюда додає прозорості і муть зникає.
Непоганими виявилися К42У-2 та "подушечки" CL21.

[MrBigg]

Доречі підкажіть шунт до ка40-у9 в мене в двотакті як раз би хотілось чіткості у високих. Еле великі там не влізуть

[edik58]

КСО,К78-2 окукленные,К31..

[MrBigg]

Дякую . Сьогодні дав RUS_D його на тести та він пообіцяв шунтанути мені їх ) я в його витвори боюсь лазити . Краще руки майстра тільки рука майстра

[MrBigg]

Ще питання , яка ємкість ССГ має бути ?

[LinuxManiac]

0,05-0,2 мкФ

[MrBigg]

Доброго вечера . Зібрав на стенді , але ж проблемка ) не працює один канал . Завтра буду шукати проблему )

[MrBigg]

Всім привіт ) сьогодні все поміряв , виявилось на катоді вихідной лампи напруга 1В. Переміряв резистори вроді норм . Анод 300В . Замінив лампу запрацювало . Не ясно чому вчора заміна лампи ні чого не вирішила ) Тепер є фон коли гучність на мінімумі . Регулятор не впливає. Гадаю що накальна напруга наводить бо в мене там не ті резістори на землю. Тільки чому вчора не було його не зрозуміло )) Після роботи буду копати далі . А звук доречі - гарненький ))
PS Встав раніше щоб поковиряти підсилювач ) це капець ....

[Adam]

Радіотехніка - наука про контакти... Можливо, що в лампових панельках (особливо пластикових) "пес порився..."
