Двухтактный ламповый для низкоомных магнито-планарных наушников

[LinuxManiac]

Это получился интересный проект.
Была поставлена задача сделать усилитель для низкоомных магнито-планарных наушников, причем для двух моделей с разными сопротивлениями: Sash Tres S (25 Ом) и Verum 2 (12 Ом).
Учитывая желаемую всежанровость, в том числе – воспроизведение энергичной музыки, выбор был сделан однозначно в пользу двухтактного выходного каскада.
Далее решался вопрос обеспечения ограниченной выходной мощности (2 х 0,9 ватта).
От использования маломощных пентодов/тетродов отказался, поскольку их звучание с такими наушниками непредсказуемо, а времени для экспериментов с разными конструкциями не было. Но интересно было бы в дальнейшем попробовать.
Использовать маломощные («пальчиковые») триоды также не захотел из-за малого тока анода и высокого внутреннего сопротивления, что обусловило бы усложнение изготовления выходных трансформаторов (не люблю наматывать много витков тонким проводом).
И тогда подумал о локтальных пентодах 12П17Л. В триодном включении они весьма линейны, причем – и при относительно невысоком напряжении анодного питания.
Для концептуального соответствия в каскады предварительного усиления выбрал локтальные 12Ж1Л, а в выпрямитель питания – локтальные AZ21.
Схему изображу позднее.
Из особенностей:

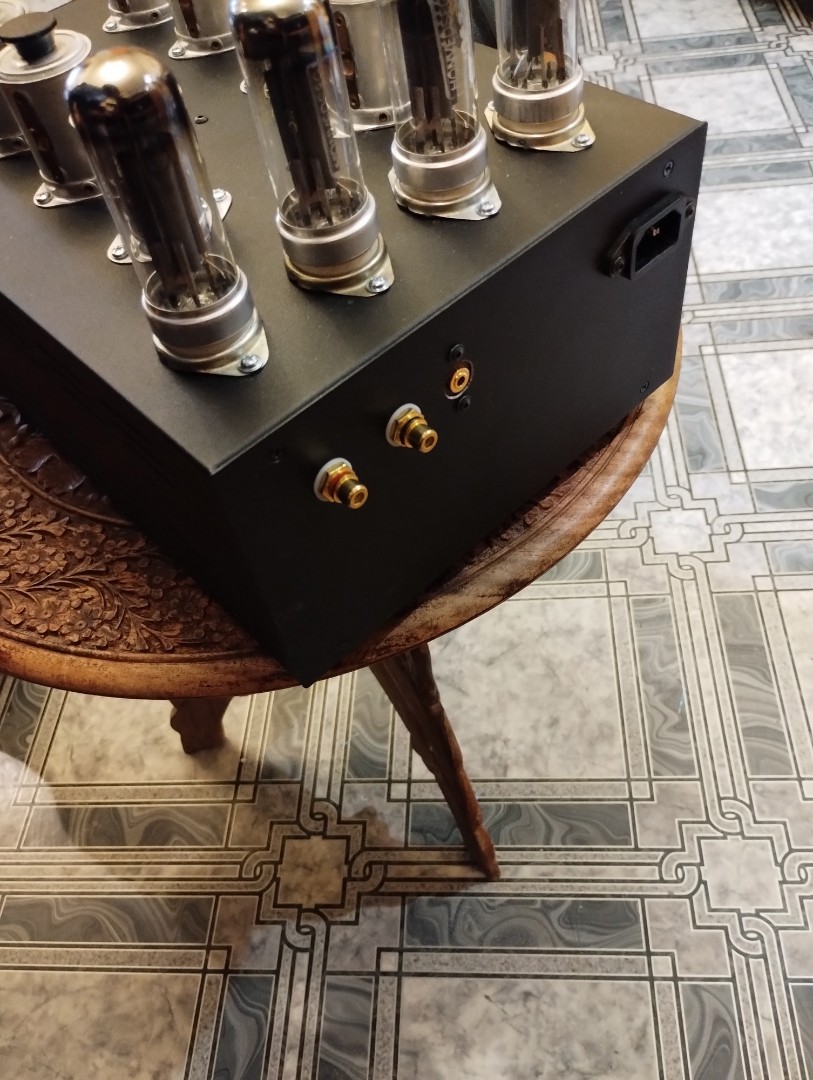

- переключаемые входы RCA и jack 3.5
- отключаемая тонкомпенсация
- несамобалансный фазоинвертор
- фиксированное смещение ламп выходного каскада
- переключение режимов выходного каскада триодное/ультралинейное
- выходные трансформаторы на железе ОСМ-0,1 (Raa = 8k, 27 Гн)
- два выхода на наушники с разным сопротивлением (без переключения)
- питание по схеме удвоения напряжения с металлобумажными конденсаторами 6 х 30 мкФ
- силовой трансформатор – домотанный ТСТ-16 (с дополнительными накальными обмотками)
- вес 11 кг.

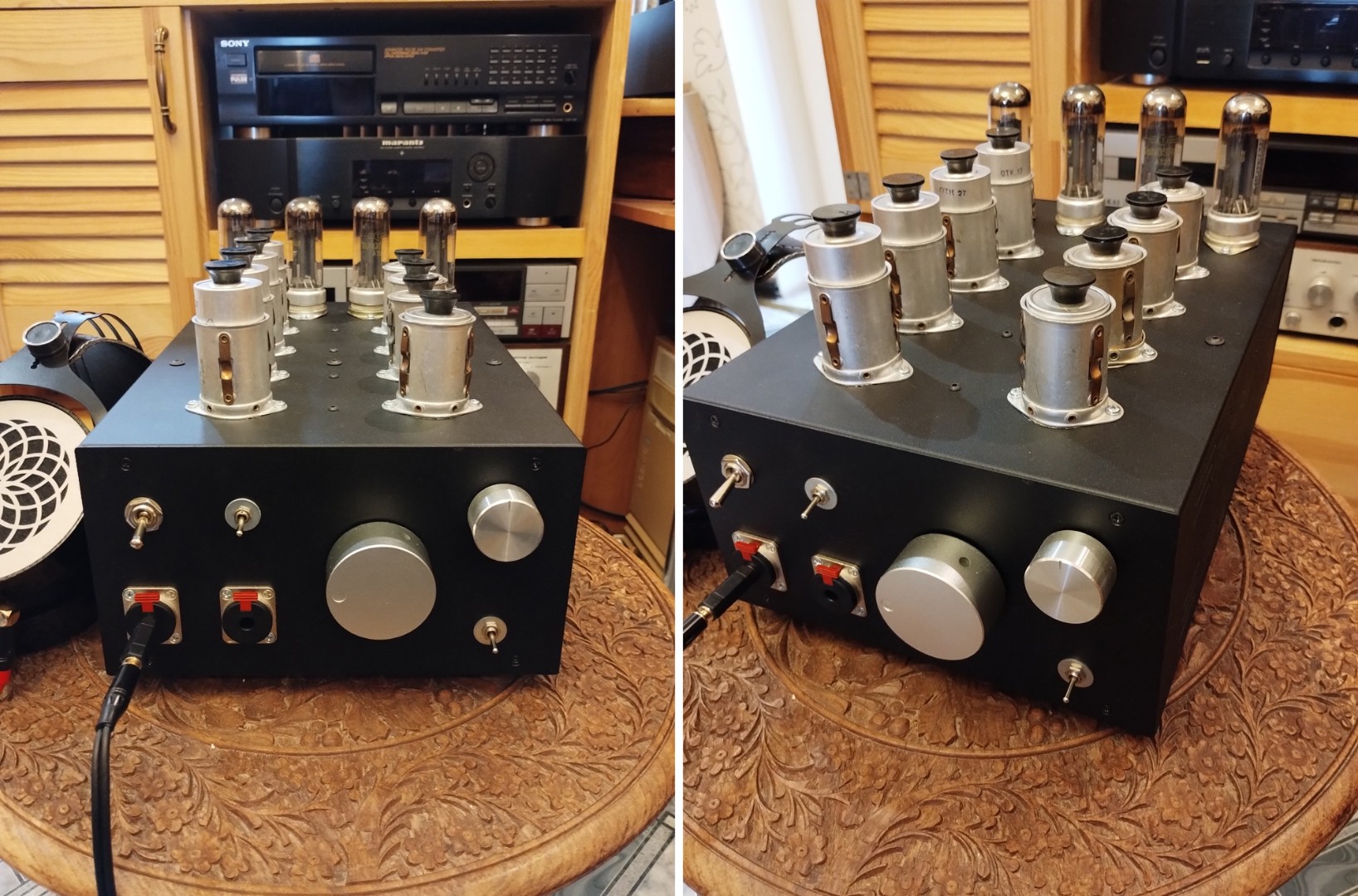

Результат порадовал и меня - спасибо Александру (Админу) за предоставленные наушники Verum, и хорошего человека, для которого был сделан усилитель.
