Качественный аудио усилитель в классе D - ICEpower ICE125ASX2

[kuka-2009]

Аппарат чпокнул и запах. Отнес к мастеру. Он заменил два электролита в блоке питания. Но говорит, что есть еще какая то неисправность. Плата многослойная. И он нашел одно повреждение внутреннего слоя. И обошел это место проводом. Но говорит, что есть что то еще. Потому что на плечах электролитов разные напряжения. На одном 170 в, а на другом 130 в. Может подскажете где искать. Или схемой поделитесь? Был бы очень благодарен. Я не спец в этом деле.

[Sous]

Там на выходе трансформатора синхронный выпрямитель. Возможно в нем повредились "диоды" или схема их управления.

[kuka-2009]

Мастер говорит, что проблема до трансформатора

[kuka-2009]

Вот на этих двух электролитах разное напряжение. А должно быть равное.

[Sous]

До трансформатора там только выпрямитель и силовые ключи. Сомнительно,что там могло что-то сломаться при сохранении выходных напряжений. Но , вам и карты в руки. Будет любопытно посмотреть, что вы там найдете

[kuka-2009]

Sous,благодарю за отзывчивость. Я не спец. Просто передаю, что мне говорит мастер. Подскажите, а схема на этот asx125 имеется в сети?

[skrickis]

Sous,благодарю за отзывчивость. Я не спец. Просто передаю, что мне говорит мастер. Подскажите, а схема на этот asx125 имеется в сети?

посмотрите это видео там как раз о ремонте питания и куски схемы
может поможет, удачи!
[urlhttps://www.youtube.com/watch?v=yGlA9GiECF0][/url]

[kuka-2009]

Спасибо, skrickis. Мастеру ссылку передал.

[abc176]

Собрал усилитель из 2-х ICEpower 125ASX2SE и соответственно 2-х плат преобразователя Wishcolor BTL (https://aliexpress.ru/item/100500375061 ... 7037025517). Звук выдает достойный, только в паузах или без сигнала отчетливо слышен тихий высокочастотный шум. Кто с таким сталкивался, где копать?

[abc176]

Попробовал в одном канале отключить точку W102 от корпуса. Питание и провода входного сигнала закрутил в косичку. Ситуация не изменилась, высокочастотный шум остался в обеих каналах. Если выключить источник звука или вообще вынуть тюльпаны из усилителя, шум превращается в обычное шипение, типа белый шум. Такое впечатление, что плата BTL зачем-то усиливает входной сигнал раза в 2-3.

[mentax]

Ребят, подскажите кто знает - как реализовать регулировку громкости в BTL режиме? Подойдут ли ALPS для этого?

Нашел вот такой регулятор, подойдет для балансного?
https://www.aliexpress.us/item/3256806099581196.html

[Nikola1ka]

Здравствуйте, долго пользовался своим сетапом, сейчас пришёл к тому что надо менять акустику и унч.
Жду скидок на wharfedale evo 4.2, а пока думаю над усилителем. Положил глаз на fosi audio v3 mono и ice 125asx2(2 шт в режиме моста btl)
Итоговое получается что на каждый нужно окло 300$

У fosi будет возможность подключить по xlr и вроде он чуть лучше по ттх, есть возможность менять операционники, так же он скорее всего будет дешевле.
У ice больше фанбаза, есть возможность баланса но не в мосте.

P.s. Может кто имел дело с evo 4.2, очень боюсь что с D они будут очень резкие за счёт AMT твитер.
Как понимаю чтобы D класс давал норм thd+n нужно чтобы от нужной мне мощности(60-80вт) был ещё запас 20%-40%
Спасибо!

[skrickis]

Привет всем
Может кто может помочь
надо знать какое напряжение должно быть на конденсаторах (на фотках) плата ICE POWER 125ASX2SE
Возможно на верхнить должно быть +\- 5V
Включил усилитель и тишина
Питание +\- 42V есть
нету схемы поле имп. блока питания

[skrickis]

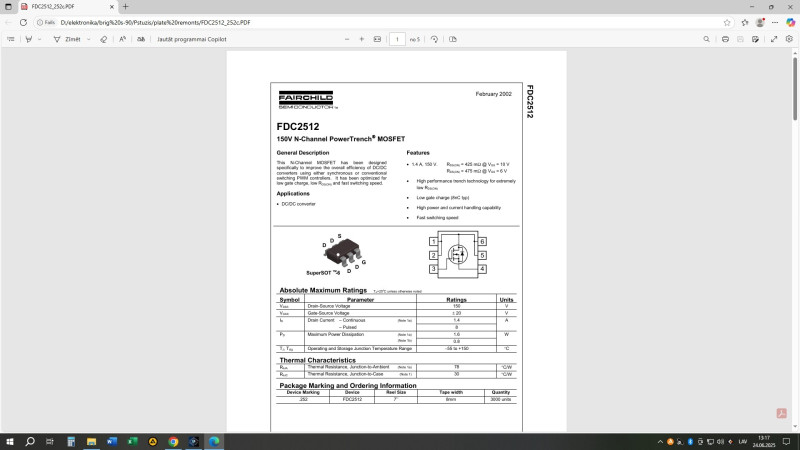

разобрался там во всех местах должно быть +/- 5V
виновато сопротивление 1 OM в импулсном питании возле трафика мелкого

[PavelVff]

Есть желание подключить сие к маломощным напольникам от Симфонии 003.
Как бы вы решили задачу по защите акустики?
Усилитель значительно мощнее и легко выведет ее из строя при неловком повороте ручки громкости.
Можно ли защитит обычным предохранителем расчитам передельный ток?
Или может есть пособ ограничить мошность усилителя?

[uriy]

Или может есть пособ ограничить мошность усилителя?

Думаю намного проще будет ограничить максимально возможный входной сигнал с помощью добавления R3. R3 необходимо подобрать таким, что бы при максимальном входном сигнале и максимальной громкости на выходе усилителя было бы среднеквадратичное напряжение эквивалентное максимально допустимой мощности АС, к примеру 10Вт на 8Ом это напряжение будет Vrms=sqr(10Вт*8Ом)=8,95В

[PavelVff]

Или может есть пособ ограничить мошность усилителя?

Думаю намного проще будет ограничить максимально возможный входной сигнал с помощью добавления R3. R3 необходимо подобрать таким, что бы при максимальном входном сигнале и максимальной громкости на выходе усилителя было бы среднеквадратичное напряжение эквивалентное максимально допустимой мощности АС, к примеру 10Вт на 8Ом это напряжение будет Vrms=sqr(10Вт*8Ом)=8,95В


это здорово, но как быть с уровнем входного сигнала, тут большой разброс как мне кажется. Может я ошибаюсь? не будет ли такая ситуация, что рассчитав исходя из максимально возможного сигнала от телефона например илиСД плеера, звук фонокорректора будет слишком тихим?
может лучше увеличить сопротивление акустики? хотя это по сути теже самое, только резистор нужен будет мощнее. На ум приходит какая-нибудь релейная защита на выходе. у меня уже есть пусковая защита, может можно ее допилить?

[PavelVff]

и еще, можно ли снизить напряжение усилителя, снизив таким образом мощность?

[uriy]

это здорово, но как быть с уровнем входного сигнала, тут большой разброс как мне кажется. Может я ошибаюсь? не будет ли такая ситуация, что рассчитав исходя из максимально возможного сигнала от телефона например илиСД плеера, звуц фонокорректора будет слишком тихим?

Ну так регулятор громкости то у вас остаётся рабочий. А если вы имеете несколько источников звука с разным уровнем сигнала, и хотите иметь некую допустимую константу на выходе уся, ну так это как бы одним резистором не решается. Вам тогда нужно АРУ. А это уже совсем другая история... Ну либо ставте несколько "гасящих" сопротивлений, для каждого источника звука своё.

может лучше увеличить сопротивление акустики?

Те же яйца только с боку. Как вы будете сопротивлением изменять когда у вас источник сигнала изменяется? Это не учитывая того банального факта что сопротивление между усём и АС изменит АЧХ АС в НЧ диапазоне....

[uriy]

и еще, можно ли снизить напряжение усилителя, снизив таким образом мощность?

Нет. Вы просто уменьшите мощность при которой он будет попадать в клипирование, выпаливая в АС ВЧ динамик.

[PavelVff]

и еще, можно ли снизить напряжение усилителя, снизив таким образом мощность?

Нет. Вы просто уменьшите мощность при которой он будет попадать в клипирование, выпаливая в АС ВЧ динамик.

да там и НЧ слабоват, хотя Вы правы, ВЧ сгорит первый. А что думаете если поставить предохранитель на акустическую систему, подобрав по току?

[uriy]

да там и НЧ слабоват, хотя Вы правы, ВЧ сгорит первый. А что думаете если поставить предохранитель на акустическую систему, подобрав по току?

Сложно предсказать что сгорит первым, предохранитель или обмотка в динамике выскочит из зазора и клина поймает, или изоляция подгорит в катушке и катушка поймает к.з. или просто диффузор выскочит весь наружу, или катушку оторвёт от каркаса и т.д. и т.п.

[PavelVff]

Есть у меня недоделаный транзисторный усылок А класса. будет повод его доделать. Наверное это будет более правильный вариант:-)

[Isotope RT]

Доброго здравия. По совету пользователей, решил добавить в цепочку буфер. Купил транс, преобразователь, и сам буфер. Все поставил, законнектил. Все работает прекрасно. Звук нравится. Но вот одна неприятность есть - при отключении кнопкой, происходит хлопок в колонках. Неприятный. Понимаю, что происходит это из за неправильного подсоединения питания (после кнопки, соеденены в параллель и усилитель, и транс буфера. Посоветуйте, как избавиться от хлопка?

Поставьте на питание предусилителя конденсатор 2200 или больше. Когда выключится питание, пред будет какое-то время работать а усилок потухнет первым и хлопка не должно быть.

Здравствуйте установил конденсатор на питание предусилителя хлопок не пропал но зато белый шум стал меньше....какие ещё есть варианы чтоб убрать хлопок?
