Вопрос о трактате, предполагает наличие тайных знаний. У меня их нет.А не могли бы Вы поделиться ссылочкой на трактат о пользе двуполярного питания?
Я спросил у ̶я̶с̶е̶н̶я̶ ̶ GPT.
Не со всем полностью согласен, и по рабоче-крестьянски скажу так:Преимущества двухполярного питания перед однополярным в операционных усилителях (ОУ):
Работа с симметричными сигналами:
Двухполярное питание (например, ±15 В) позволяет ОУ обрабатывать как положительные, так и отрицательные входные и выходные сигналы, что особенно важно в аналоговой технике (например, в аудиотрактах, измерительных схемах и т.д.).
Простота схемотехники:
Нет необходимости искусственно смещать входной сигнал к середине диапазона питания, как это делают в схемах с однополярным питанием (обычно через виртуальную «землю» или делитель напряжения).
Расширенный динамический диапазон:
Двухполярное питание предоставляет более широкий диапазон выходного сигнала, что снижает искажения и улучшает точность передачи аналоговых сигналов.
Улучшенные характеристики при нулевом уровне:
В схемах с двухполярным питанием выход может легко переходить через 0 В, чего сложно добиться при однополярном питании без дополнительных схем.
Простота интеграции с классическими аналоговыми цепями:
Большинство стандартных аналоговых схем рассчитаны именно на двухполярное питание.
Когда используется однополярное питание:
Оно предпочтительно в портативных, батарейных устройствах, где важна простота и экономия энергии, например в Arduino, цифровых датчиках, бытовой электронике.

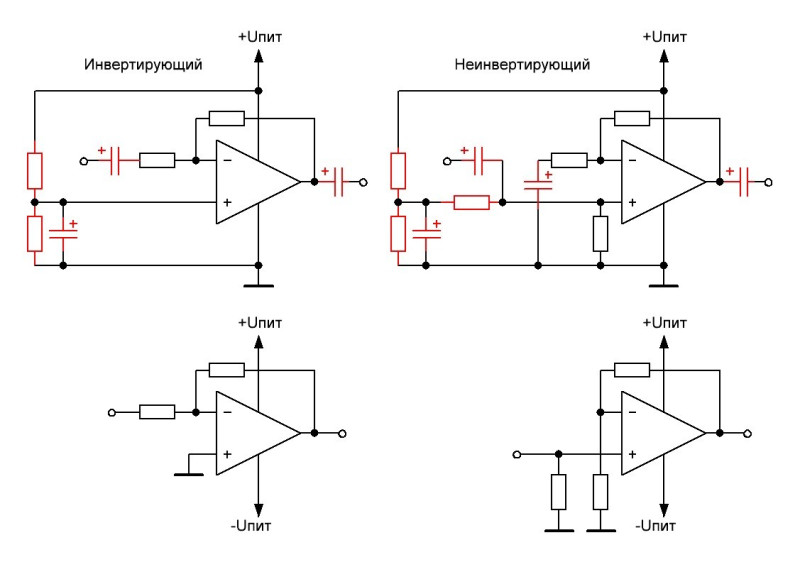

1. Не нужен делитель напряжения для смещения.
2. С однополяркой на выходе ОУ всегда ½ напряжения питания. Нужны межкаскадные конденсаторы.
С двухполяркой межкаскадные электролиты (проклятье аудиофилов), и электролит в цепи ООС неинвертирующего ОУ, из схемы исключаются.
Можно конечно и аудиофильскую плёнку поставить, но размеры и цена… Если Rвх. следующего за ОУ каскада, типичное 10кОм, то конденсатор должен иметь ёмкость 2,2мкФ, что бы не резать НЧ.
3. Не будет проблем, которые могут возникнуть с однополярным питанием.
Избавление от гловной боли стоит 83грн
Negative DC DC Boost-Buck Converter
