Однотактный на Г811

[LinuxManiac]

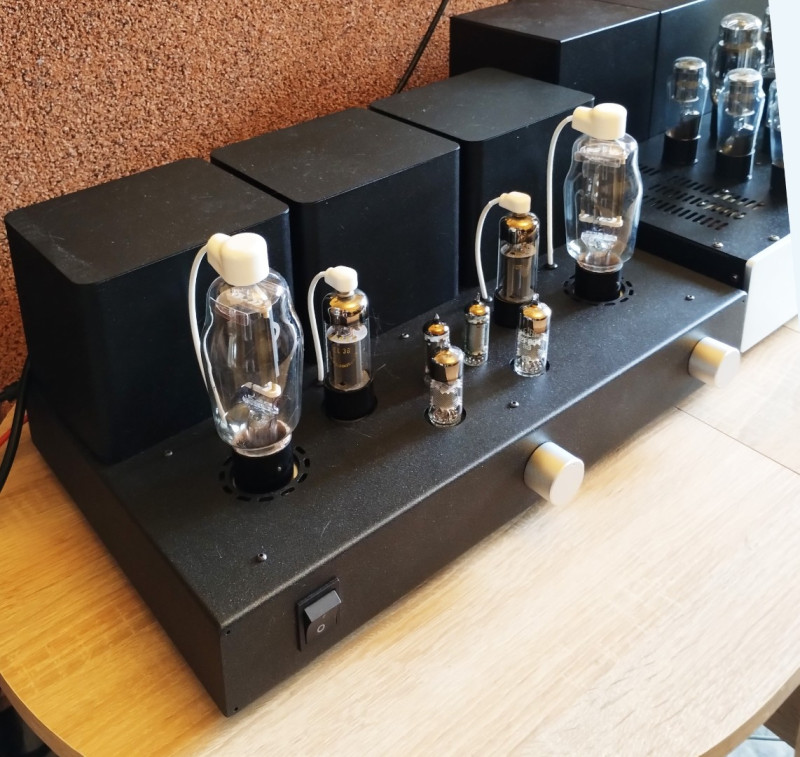

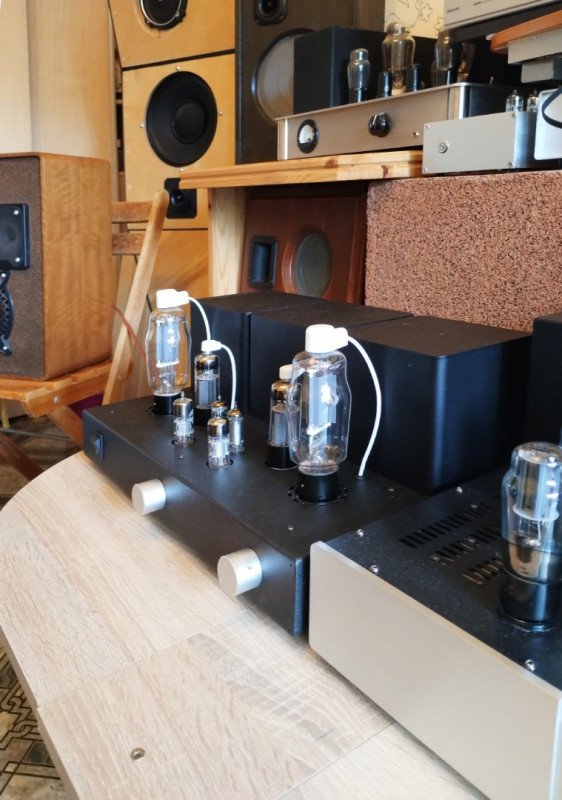

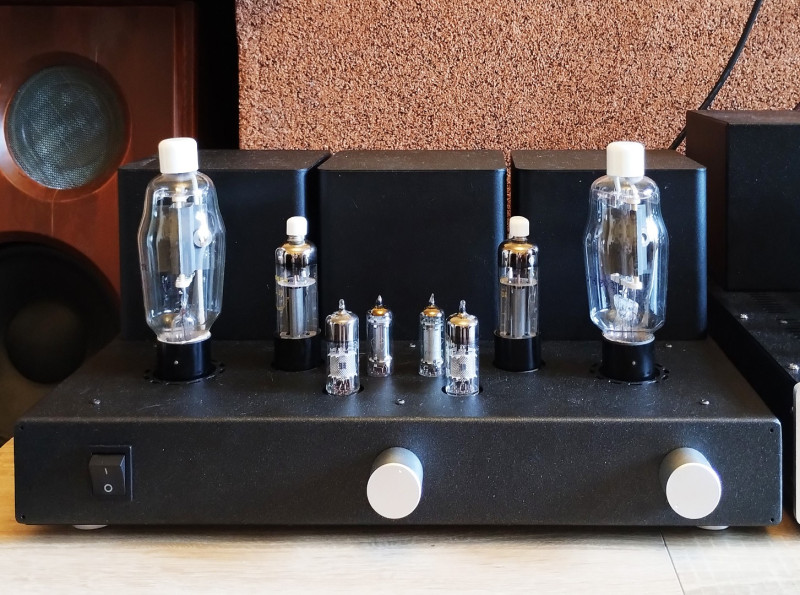

Это совместный проект с выдающимся отечественным мастером Андреем Теслюкевичем.
Идея и инициатива – Андрей, схема, расчеты и изготовление выходных трансформаторов – я, изготовление конструкции (дизайн корпуса и монтаж) – Андрей.

Первый каскад на уже давно полюбившейся лампе EF80. Питание экранных сеток стабилизировано газовыми стабилитронами.

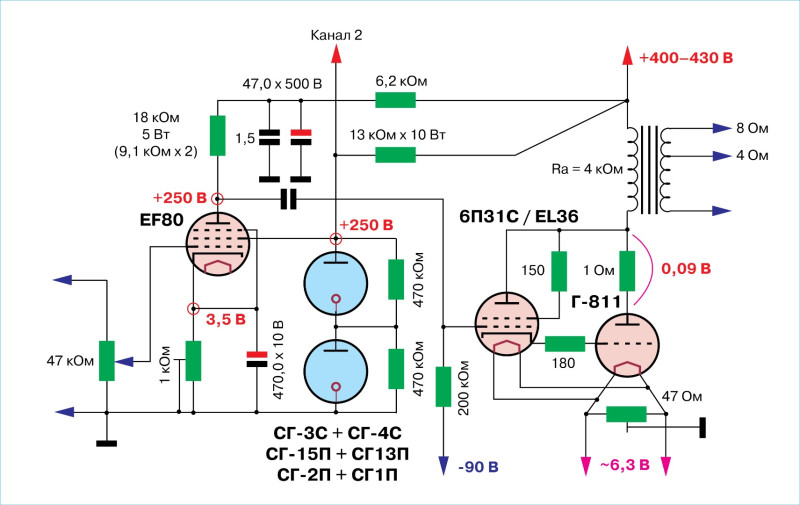

«Правый» режим (сеточный ток) лампы Г811 организован за счет катодного тока лампы EL36. Получается своего рода «составная лампа» выходного каскада. Режимы указаны на схеме.
В целях точного измерения тока покоя лампы Г811 при настройке «контрольный» резистор включен в её анодную цепь.
Питание организовано от мостовых выпрямителей с емкостно-дроссельными фильтрами.

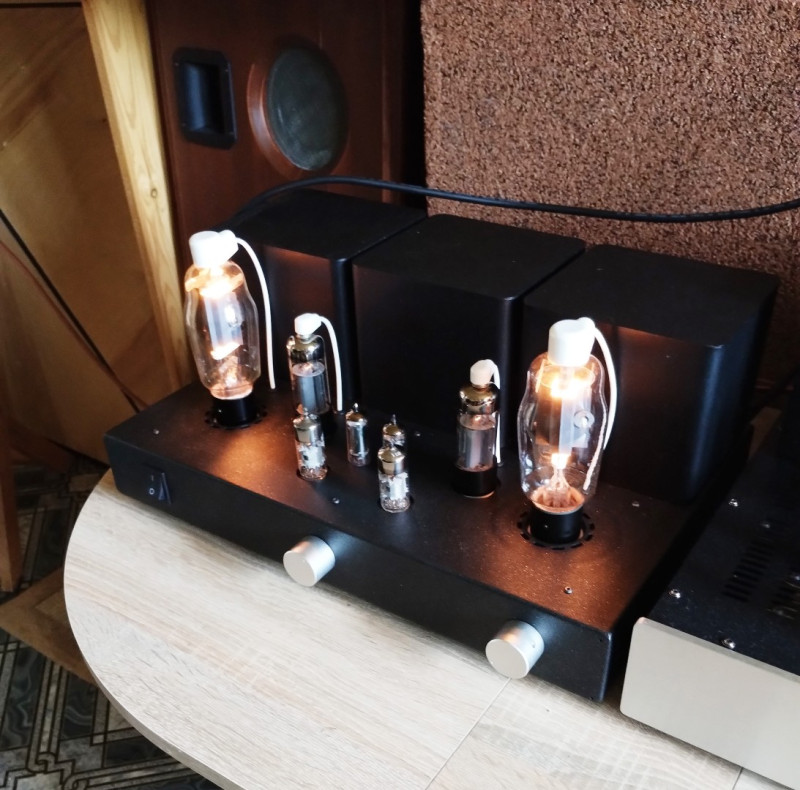

При моем реальном скепсисе усилитель впечатлил звучанием. По характеру подачи он весьма близок к двухтактным усилителям высокой категории. Вынужден признать, что однотактные усилители на лампах 300В высокоуровневой реализации (и мой в том числе) «проигрывают» этому в отношении макро- и микродинамики как на высоких, так и низких уровнях сигнала.

[LinuxManiac]

Я признателен Андрею за то, что надоумил меня заняться этой схемой/конструкцией.

[gelert]

Та нема що сказати! Гарний вихідний каскад. Мав в намірах спробувати за цією концепцією двотактний, а тут вже. Клас. Яку потужність отримали на виході?

[LinuxManiac]

Дякую!
Близько 9 ват.

[m-shara]

Усилители высокой категории определяются примененными лампами?

[LinuxManiac]

Не только и не столько лампами, хотя и ими тоже. Речь идет об индивидуальном расчете и изготовлении выходных трансформаторов с уникальным секционированием обмоток и соединением секций (порой последовательно делается более десятка вариантов коммутации для конкретной лампы, а ещё - пробуются несколько режимов напряжение/ток покоя и опять повторяются "пляски" с коммутацией). Далее пробуются варианты организаци питания - удвоение, со средней точкой, однополупериодное "распашонкой" и т.д. Пару раз оптимальным оказывалось применение выпрямителя на тиратронах.
И это на фоне подбора "ансамбля" всей схемы. Однажды задумал сделать в двухтактном усилителе фазоинвертор на пентоде (в "родном" - пентодном включении). Пробовал с дюжину разных ламп, пока не определился с E81L. Та же история была почти 20 лет назад с выбором лампы в первый каскад усилителя на ГУ50 - тогда и полюбилась EF80.
Есть ещё и другие аспеты.

[m-shara]

Чем или как Вы определяете улучшение звучания по сравнению в предыдущим? Ведь это изменение вряд ли кардинальное, а плюс к этому еще и время реализации следующей идеи. К тому же нет возможности собрать десяток-другой устройств и потом только перетыкать провода коммутации. Подозреваю что у Вас отличный а может быть и идеальный слух.

[LinuxManiac]

Спасибо за добрые слова. Несколько смущен.
Я бы сказал, что речь идет об опыте и хорошей слуховой памяти. Наизусть, если можно так скзать, помню полтора-два десятка любимых композиций и при их проигрывании точно подмечаю особенности/отличия звучания.

[m-shara]

Получается что схема простенькая но сделать из нее изюминку не всем дано. Я бы наверное со своим слухом и не различил бы первую реализацию от финишной.

[LinuxManiac]

Если ламповая схема не "обкатана" ранее кем-либо из честных людей, то нередко случаются неожиданности и "непонятки".

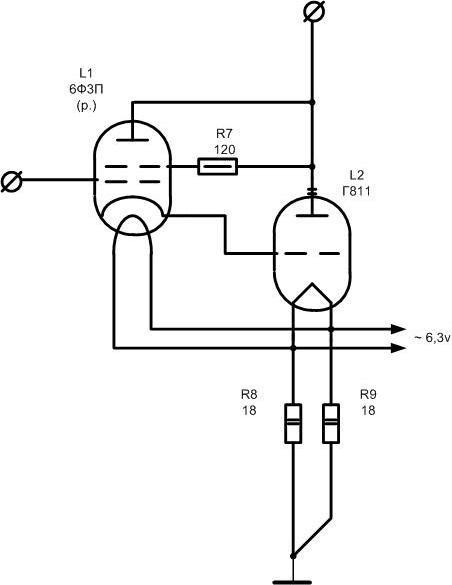

В этой схеме первоначально не было резистора номиналом 180 Ом между катодом EL36 и сеткой Г811. Вот схема - праобраз от неизвестного автора из Сети.


При этом ток покоя лампы Г811 не удавалось поднять свыше 30 мА. При дальнейшем уменьшении напряжения смещения происходило падение тока покоя почти до нуля и после этого - "подскок" до полуампера (еле успел выключить питание до сгорания деталей).
После тягостных раздумий о природе такого феномена добавил этот резистор и проблема исчезла.

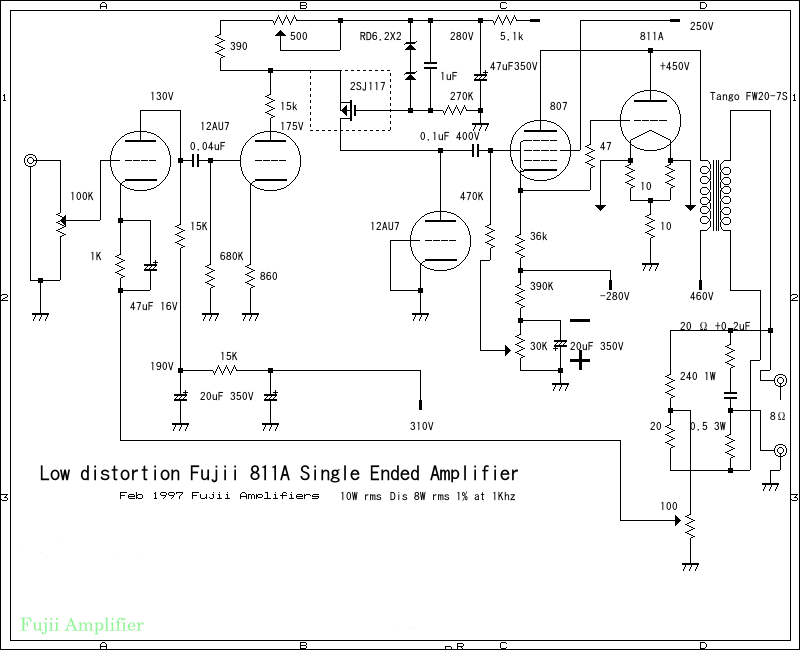

Позднее нашел реальную схему от достойного автора. И такой резистор (с иным номиналом - 47 Ом) там есть.

[m-shara]

"Если ламповая схема не "обкатана" ранее кем-либо из честных людей, то нередко случаются неожиданности и "непонятки"." - это точно! Мне интересно Ваше мнение о качестве звучания разных выходных трансформаторов известных производителей и самодельных, сделанных настоящими мастерами своего дела. Насколько сильно или нет они разнятся на слух. Заметили бы сразу на неизвестных качественных композициях?
