Все про лампу гу 15

[Николаевич]

- подарували десяток нових гу 15. питання. хто застосовував. як включав. який драйвер і чи є сенс використовувати. читав відгуки .що лампи непогані але сам не пробував і не слухав .. дякую..

[LinuxManiac]

Лампа варта уваги.
Знайомий робив підсилювач за схемою з книги
"Храмушин А.С. УЗЧ на «военных» лампах"

Опис у файлі:

Pages from УЗЧ военламп 4 издание.pdf

(422.82 КБ) 34 скачивания

[LinuxManiac]

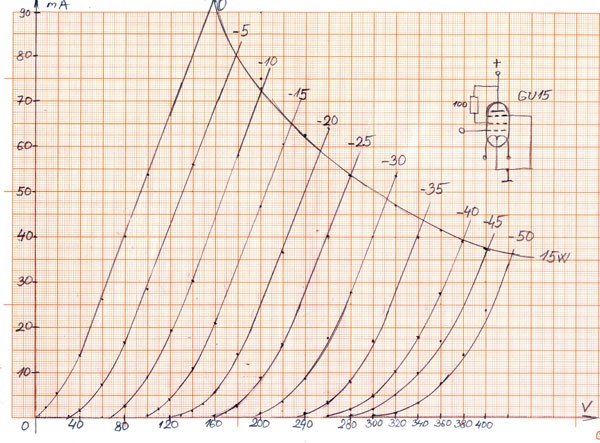

У тріодному включенні (екранна та пентодна сітки з'єднані з анодом) нагадує звучання ГУ-50 у тріоді.
Років 15 тому робив такий двохтактний підсилювач. Схеми не лишилося.
Raa = 8k
Ua = 350V
Ik = 50 mA (на кожну лампу)
Ug1 = - 36V
Попереднє підсилення 6Ж3 (пентод) + фазоінвертор "концертіна" 6Ж4 (тріод).
Живлення накалів спрямленим струмом 4,5 вольта.

[Николаевич]

Дякую. подивився свої трансформатори. ваш режим для тріода підійде. буду пробувати з тр на 5ком. для драйвера замовив 6е6п і 4п1л буде з трансформатором в аноді.

[Charm]


[Николаевич]

Дуже дякую.. ще питання. розжарення стабілізувати? і варто шукати для драйвера 12ж1л

( спеціально для LinuxManiac. просил передати вам велике ДЯКУЮ за viewtopic.php?t=1185 який я йому зібрав )

[LinuxManiac]

Стабілізувати напругу розжарювання має сенс, хоча не з приводу суто стабілізації, а тому, що тим самим зменшуються пульсації додатково до дії фільтра джерела живлення накалу.
Лампи 12Ж1Л (або 4Ж1Л, 6Ж1Л та 10Ж1Л - з іншою напругою розжарювання) варті використання.
