Re: Усилитель JLH 2003 для наушников

Сообщение Alex »

Отличная АЧХ ;)
Аватара пользователя
Justas*
Гуру электроники☆☆☆☆
Сообщения: 505
Стаж: 9 месяцев
Репутация: 239
Откуда: Украина
Аудио система: Меня устраивает

Re: Усилитель JLH 2003 для наушников

Сообщение Justas* »

Roman писал(а): 13 дек 2021, 21:53 Провел эксперимент - увеличивал R17 до 1 кОм и до 2,4 кОм, разности в звучании не на слух не по замерам RMAA не заметил(изменяется только громкость), может по меандру что-то меняется ?
Главное при этом, устойчивость усилителя, чтобы возбуда не было. А раз нет, то измеряемые параметры только улучшаться. АЧХ отличная.
vadim_phones
Пользователь
Сообщения: 17
Стаж: 6 месяцев
Репутация: 2
Откуда: Херсон
Аудио система: Nuforce UDH-100 - "однолампыч" 6Ж43П - Beyer Amiron Home

Re: Усилитель JLH 2003 для наушников

Сообщение vadim_phones »

Китайцы предлагают обновлённый вариант платы:
_https://www.aliexpress.com/item/32781309188.htm ... 9769%22%7D
никто не собирал такой?
Вложения
vadim_phones
Пользователь
Сообщения: 17
Стаж: 6 месяцев
Репутация: 2
Откуда: Херсон
Аудио система: Nuforce UDH-100 - "однолампыч" 6Ж43П - Beyer Amiron Home

Re: Усилитель JLH 2003 для наушников

Сообщение vadim_phones »

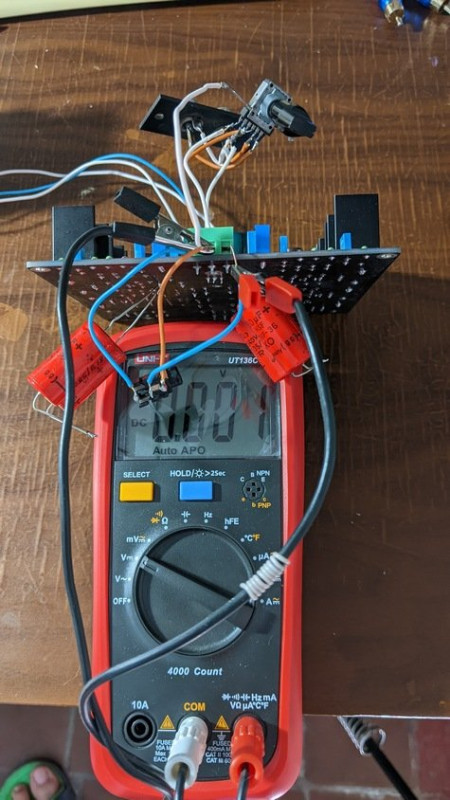

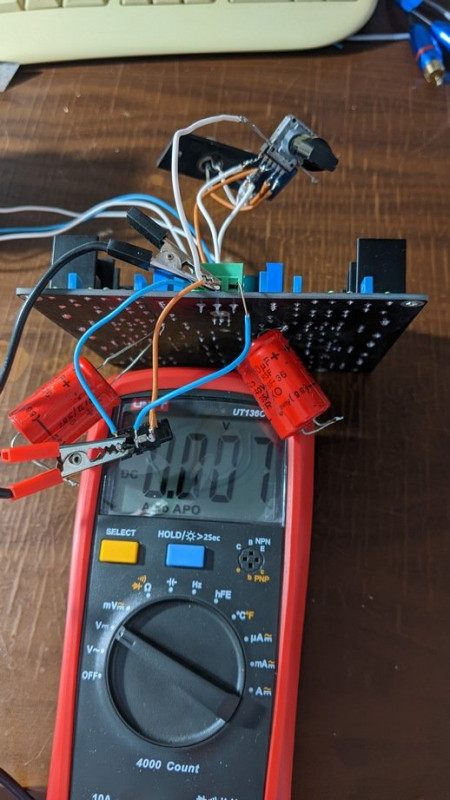

Подключил. На выходе стабилизатора + / - 12 В.
Постоянку под нагрузкой выставил пару мВ.
Измерил RMAA - АЧХ ужас, остальное тоже не фонтан.
Что проверить?
7812 и 7912 еле теплые, а TIP41 вообще комнатной температуры
РГ убирал, регулировал через панель ЗК, результат такой же.
Вложения
JLH2003.7z
(32.05 КБ) 6 скачиваний
vadim_phones
Пользователь
Сообщения: 17
Стаж: 6 месяцев
Репутация: 2
Откуда: Херсон
Аудио система: Nuforce UDH-100 - "однолампыч" 6Ж43П - Beyer Amiron Home

Re: Усилитель JLH 2003 для наушников

Сообщение vadim_phones »

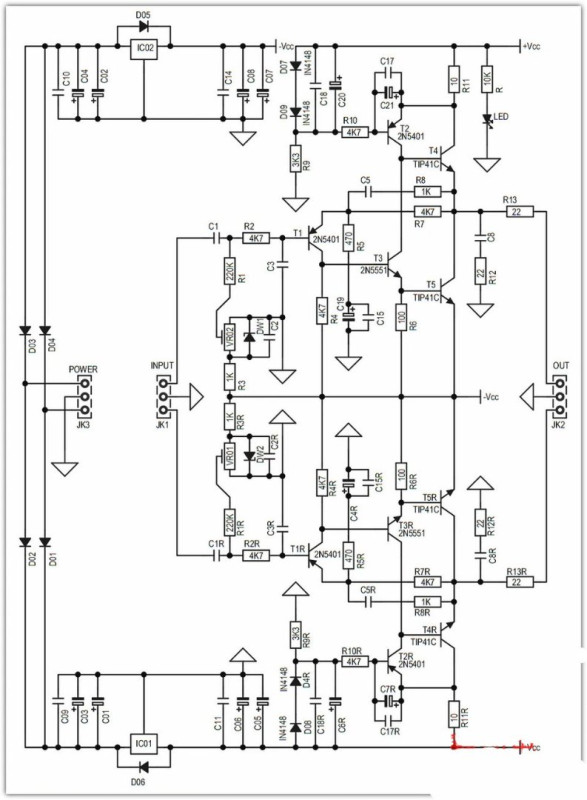

В новой схеме помимо других транзисторов (2n5401, 2n5551) есть изменения по номиналам элементов.
Нумерацию укажу как в старой схеме :
R1: было - 5,1 Ома , стало - 10 Ом
R7: было - 2,2 Ома , стало - 22 Ом
C9: было - 33 нФ , стало - 100 нФ (R15 без изменений)
Без нагрузки ток через R1 около 2,5 мА.
Аватара пользователя
Alex
Site Admin
Сообщения: 2666
Стаж: 10 лет 7 месяцев
Репутация: 487
Откуда: Kiev
Аудио система: Акустика: Cerwin-Vega SL-12, Heco Victa Prime 702
Усилитель: JLH1969, JLH2003, ICE125ASX2, Clone nCore 2_050
Цап: Audient ID14 mk2, Focusrite Scarlett 2i2 2nd Gen, Xonar U7 MKII
Контактная информация:

Re: Усилитель JLH 2003 для наушников

Сообщение Alex »

Что -то совсем характеристики плохие.
vadim_phones
Пользователь
Сообщения: 17
Стаж: 6 месяцев
Репутация: 2
Откуда: Херсон
Аудио система: Nuforce UDH-100 - "однолампыч" 6Ж43П - Beyer Amiron Home

Re: Усилитель JLH 2003 для наушников

Сообщение vadim_phones »

Китайцы что то намудрили в новой плате, т.к. уже перед базой первого транзистора идёт завал АЧХ. Транзисторы выпаял и прозвонил - ОК.
Аватара пользователя
Justas*
Гуру электроники☆☆☆☆
Сообщения: 505
Стаж: 9 месяцев
Репутация: 239
Откуда: Украина
Аудио система: Меня устраивает

Re: Усилитель JLH 2003 для наушников

Сообщение Justas* »

Возможно проблема с измерением. Судя по графику АЧХ, мал FFT (БПФ), всего 5 точек на октаву. Хотя может быть в RMAA так и есть. Я этой прогой не пользуюсь, в Спектре выставляю 96 точек.
По графикам THD и IMD, можно предположить перегрузку входа ЗК.
vadim_phones
Пользователь
Сообщения: 17
Стаж: 6 месяцев
Репутация: 2
Откуда: Херсон
Аудио система: Nuforce UDH-100 - "однолампыч" 6Ж43П - Beyer Amiron Home

Re: Усилитель JLH 2003 для наушников

Сообщение vadim_phones »

Т.к. старый вариант платы у людей работает, то наверное проще заменить элементы - поставить транзисторы 2n2907, 2n2222, эл.лит. доустановить параллельно стабилитрону, R1 заменить на 5 ом и т.д. Само собой C23 плюсом на землю. Схема с первого поста соответствует на 100% платам, которые получали с алишки? В какой проге можно проверить схему, чтобы а АЧХ и другие косяки были видны?
Аватара пользователя
Alex
Site Admin
Сообщения: 2666
Стаж: 10 лет 7 месяцев
Репутация: 487
Откуда: Kiev
Аудио система: Акустика: Cerwin-Vega SL-12, Heco Victa Prime 702
Усилитель: JLH1969, JLH2003, ICE125ASX2, Clone nCore 2_050
Цап: Audient ID14 mk2, Focusrite Scarlett 2i2 2nd Gen, Xonar U7 MKII
Контактная информация:

Re: Усилитель JLH 2003 для наушников

Сообщение Alex »

Прога правильная RMAA, как вы делаете замеры? Действительно похоже на перегруз сигнала.
vadim_phones
Пользователь
Сообщения: 17
Стаж: 6 месяцев
Репутация: 2
Откуда: Херсон
Аудио система: Nuforce UDH-100 - "однолампыч" 6Ж43П - Beyer Amiron Home

Re: Усилитель JLH 2003 для наушников

Сообщение vadim_phones »

РГ не очень плавно регулирует уровень, там в начале чуть крутанул и уже 6 V на выходе уся. Потом делал регулировку дополнительно в панели карты выставив - 10 дБ на входе ЗК, но результаты так и остались плохими. Прибор показывает наличие 50 Гц на выходе уся до 500 мВ
Почитываю https://www.diyaudio.com/community/thre ... mp.159202/
головняка там хватает :(
