Американский ЦАП Schiit Modius за 229$

[Alex]

Прислал подпсисчик свой ЦАП на тест, а я люблю это дело )
Продается здесь https://www.schiit.com/products/modius? ... hatgpt.com

Видеообзор этого ЦАП

phpBB [media]

Характеристики:

Частотная характеристика: 20 Гц-20 кГц, +/-0,02 дБ
THD+N: 0,0003%, с внешним питанием или без него
IMD: 0,0004%, CCIR, с внешним питанием или без него
Отношение сигнал/шум: > 118 дБ, по отношению к полной выходной мощности, с внешним питанием или без него
Перекрестные помехи: -125 дБ, 20-20 кГц
Максимальный выход: 4,0 В RMS сбалансированный, 2,0 В RMS несимметричный
Входы: USB, Toslink SPDIF, коаксиальный SPDIF, AES
Частота дискретизации и битовая глубина: от 16/44,1 до 24/192
Входной USB-приемник: Schiit Unison USB™
ИС цифро-аналогового преобразования: AK4493EQ

Аналоговый каскад: на основе LME49724 для сбалансированного выхода, OPA1656 для выхода SE, оба независимы, с прецизионными тонкопленочными резисторами и пленочными конденсаторами, связаны по постоянному току

Выход: балансный XLR и небалансный RCA

Выходное сопротивление: 75 Ом

Источник питания: питание от USB с помощью генератора коммутационной шины +/-5 В; дополнительный вход питания USB для устройств с потреблением тока 0 мА от USB (например, телефонов и планшетов)

Размер: 9 x 6 x 1,5”

[Dronov]

Отличный обзор, познакомили с этой фирмой, спасибо!

[lgedmitry]

Интересная штуковина!
Намедни вспомнил, что давно уж ЦАПов не делал... Начал потихоньку... Думаю, к новому году справлюсь...

[lexey]

Внешний вид и цена, мне нравится.

[lgedmitry]

один и тот же вопрос из головы не выходит: взять любой самодельный ЦАП - там всегда трансформатор с 4...5ю обмотками, а то и два. Кругом развязки гальванические... Смотришь фабричные образцы - все питания из одного УСБ берутся - и тоже норм вроде бы.

[Justas*]

Концепции в аудио (впрочем как и во всём мире) меняются. Практика измерений показывает, что старые добрые навороченные решения, не есть единственно правильный путь.

[Adam]

В мене їх старіша моделька Shiit Modi 3+. Не скажу, що сильно задоволений звуком, але за свої гроші - норм.

[lgedmitry]

Прислал подпсисчик свой ЦАП на тест, а я люблю это дело )

А нет ли у Вас фотографий платы поподробнее? Особенно в части преобразователей напряжения: где установлены и на чём собраны

[Alex]

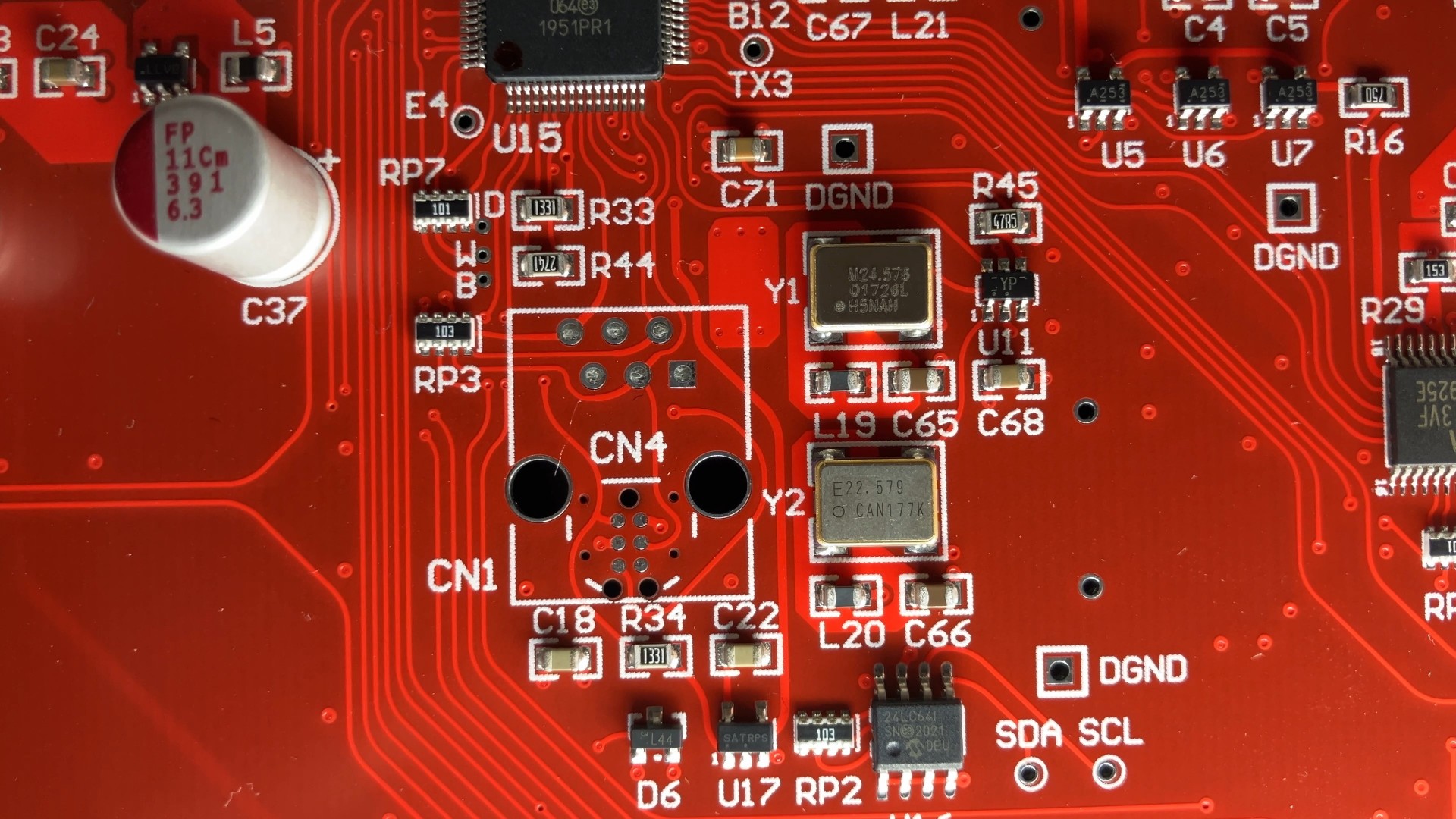

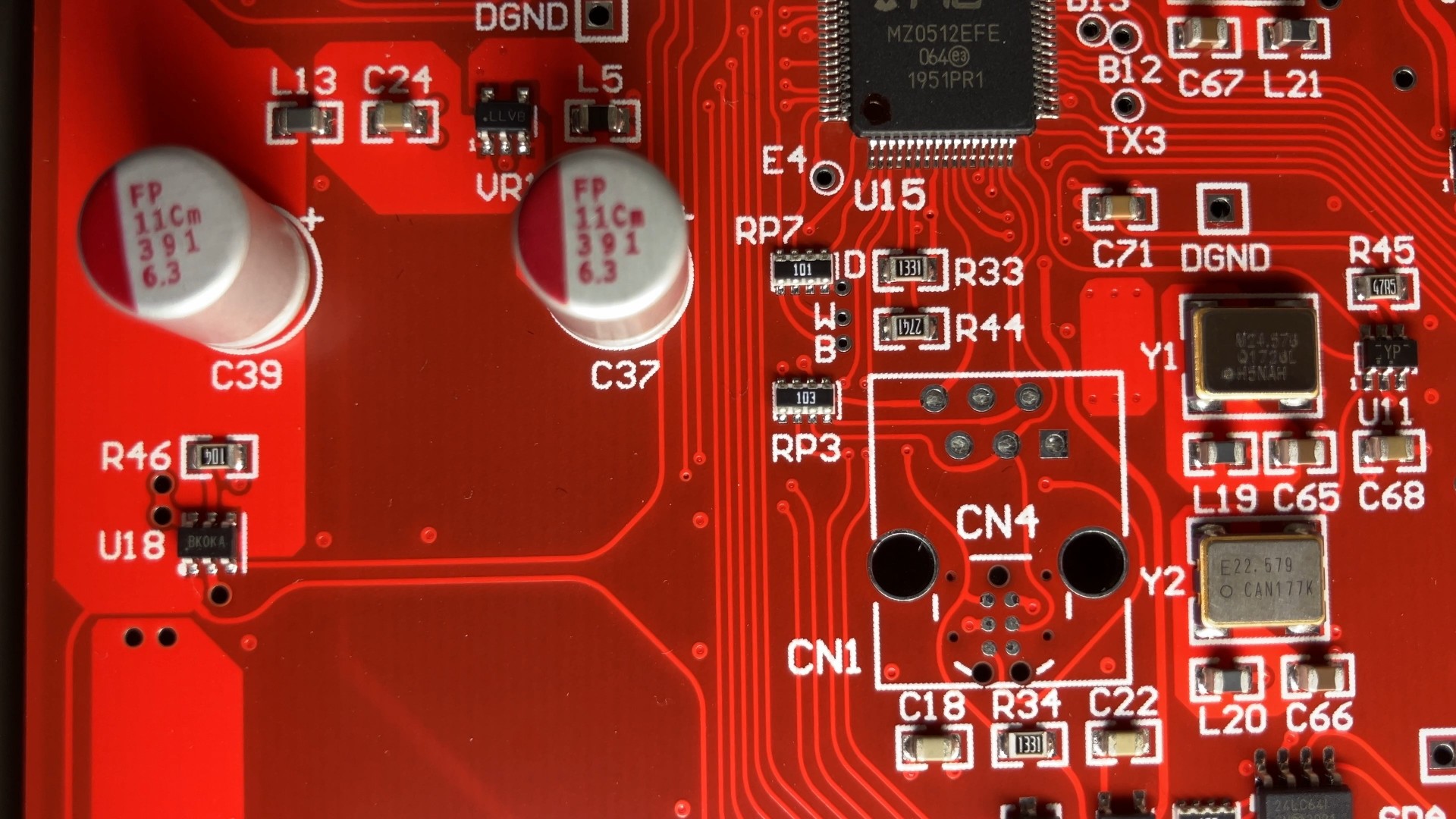

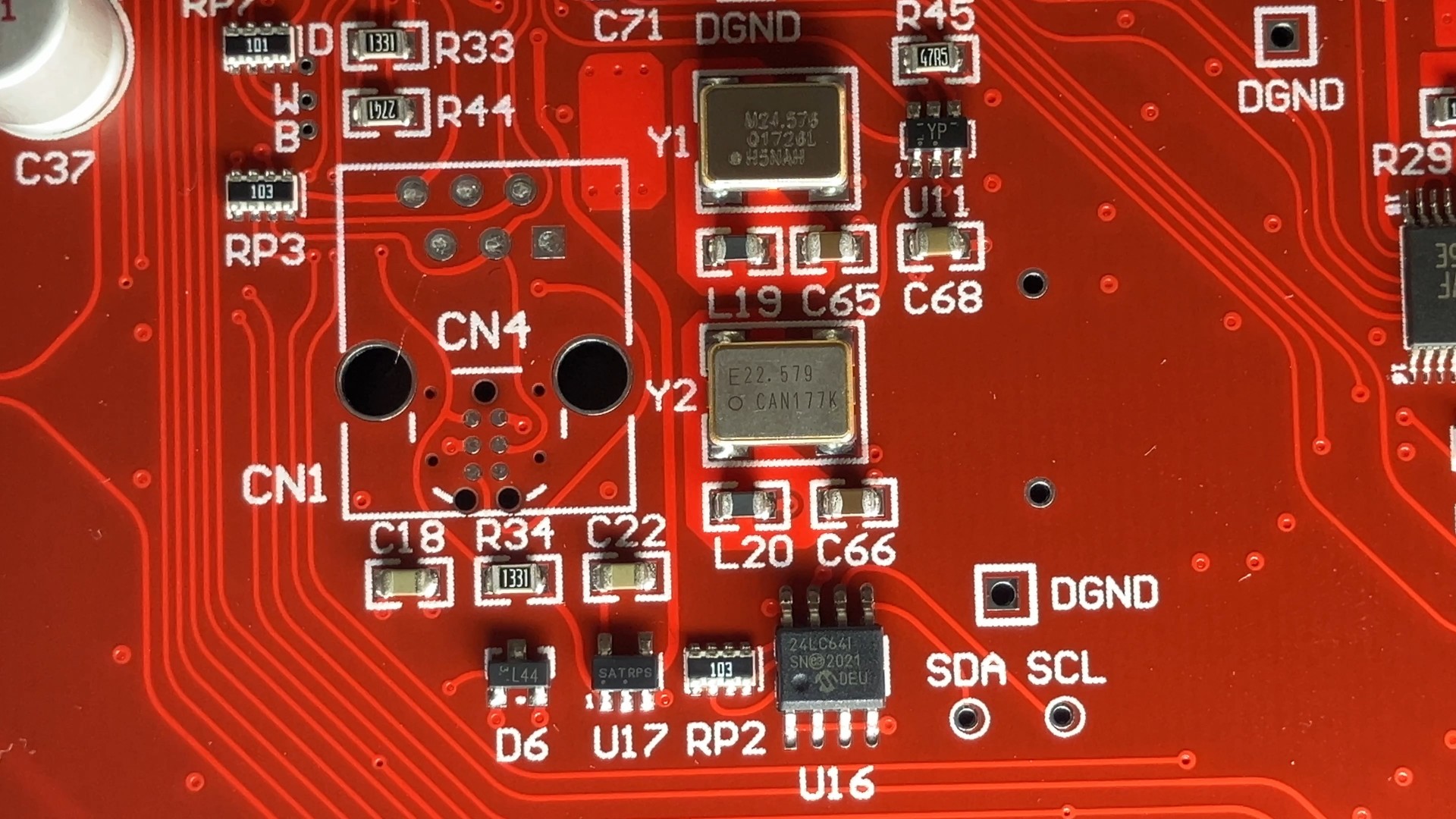

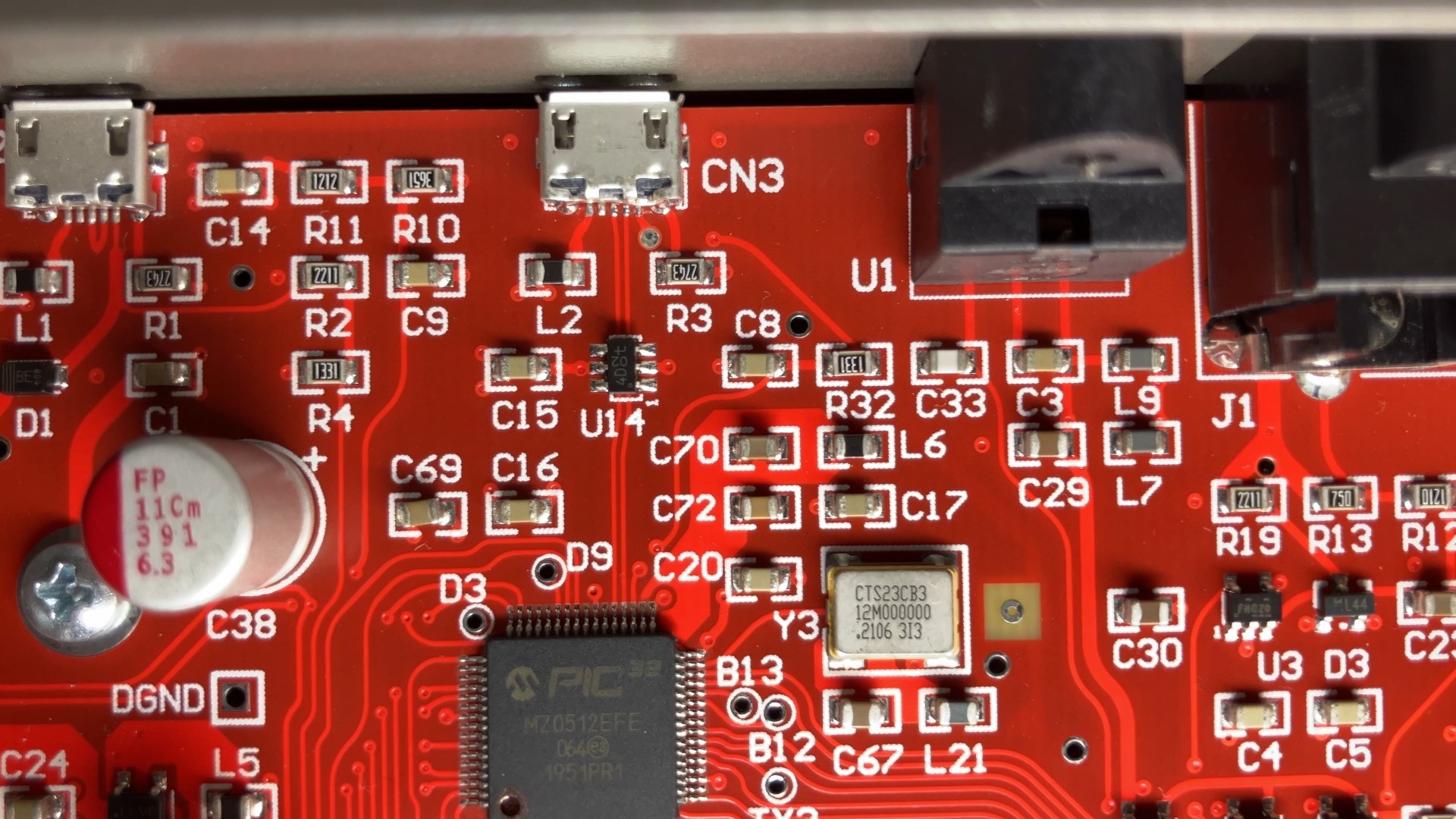

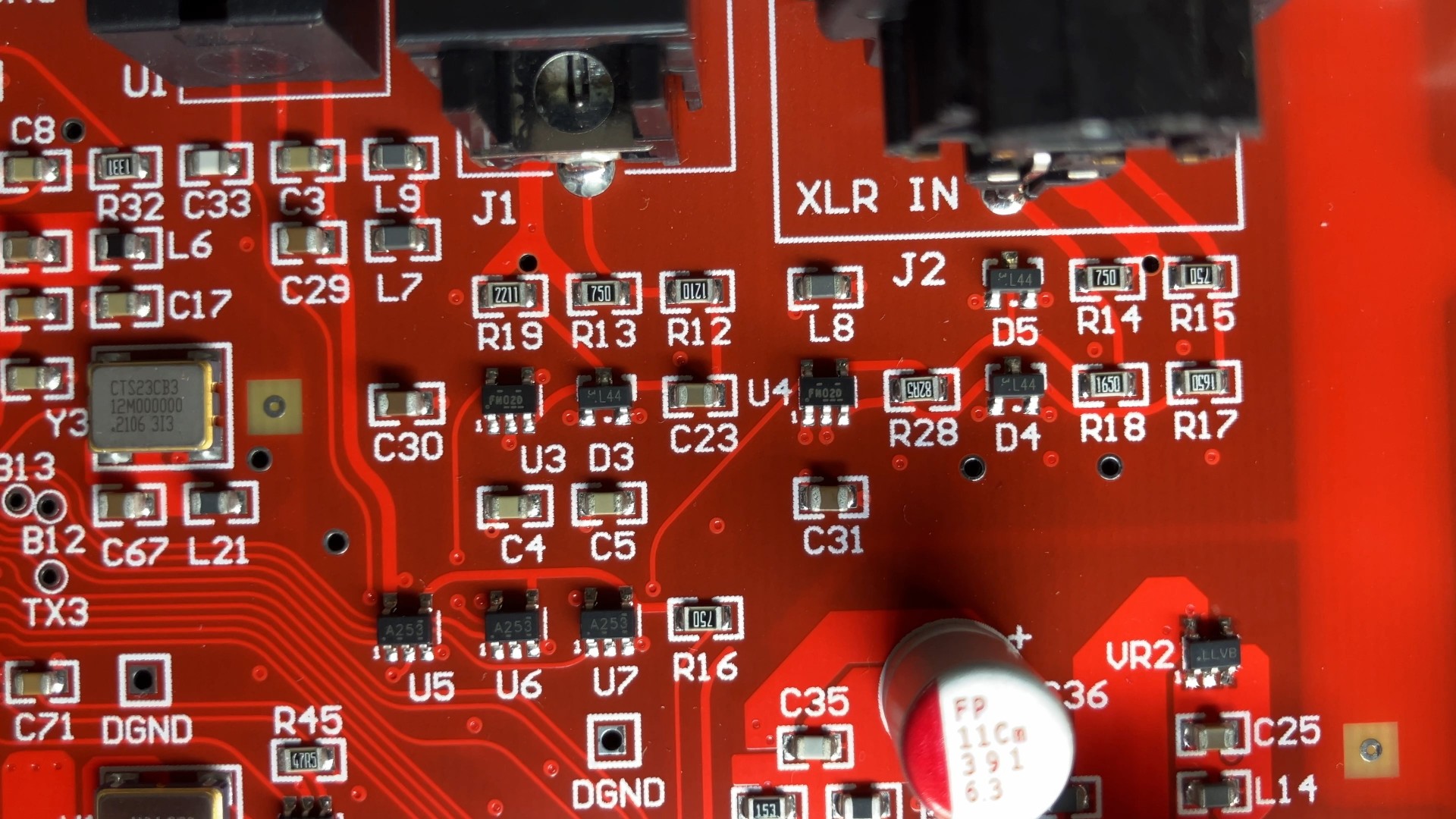

Плата

[lgedmitry]

большое спасибо! Буду разглядывать. Может быть всё ж сделаю ЦАП с УСБ-питанием. Надо подумать хорошенько...

[lgedmitry]

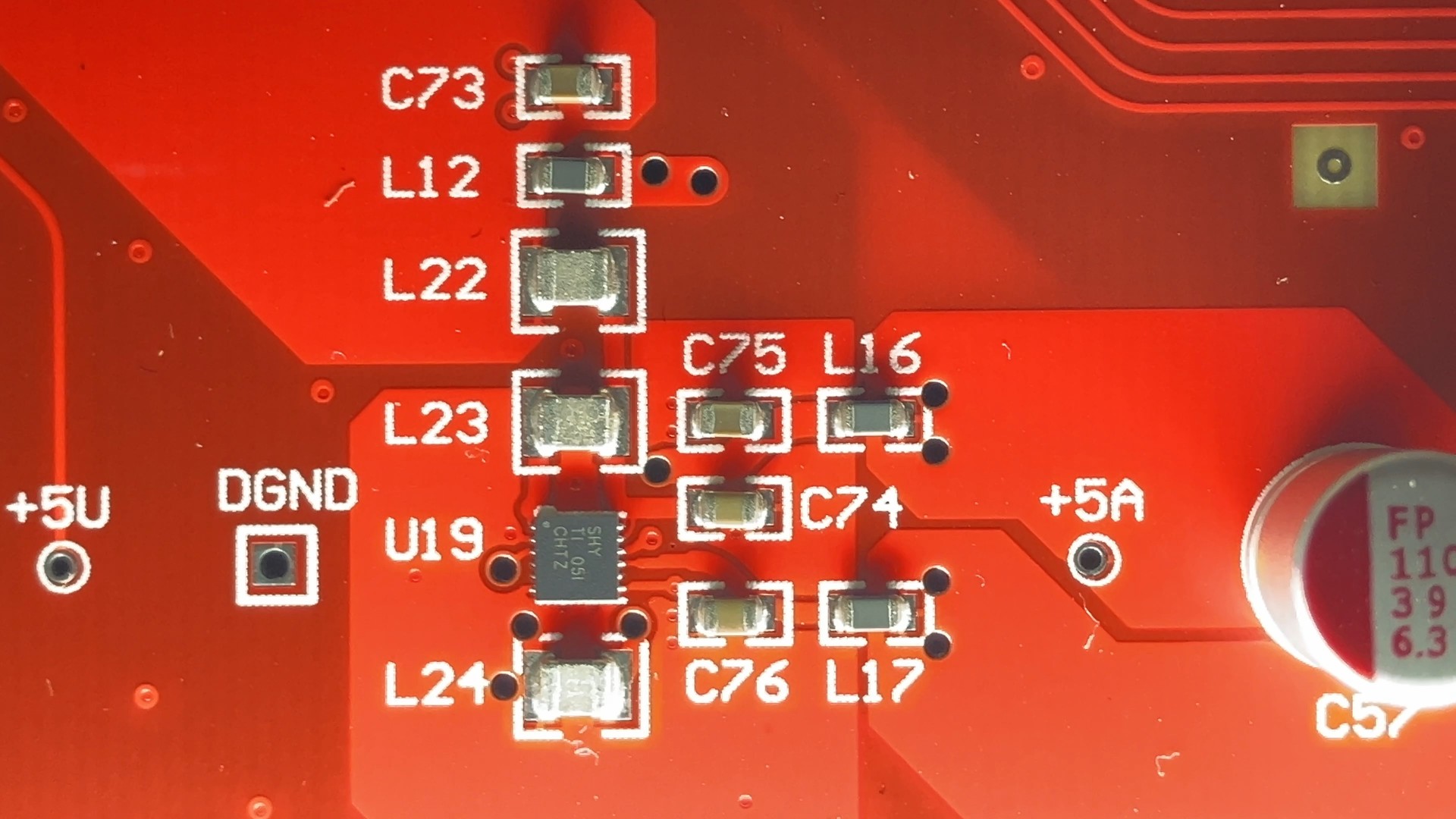

TPS65133
Выдаёт +-5 Вольт на питание ОУ. На 100% не уверен, но полагаю, что если б она могла выдать побольше вольт - лес из гармоник на выходе был бы не таким густым

[Justas*]

До какой степени нужно быть перфекционистом, чтобы прорежать этот лес?

[lgedmitry]

До какой степени нужно быть перфекционистом, чтобы прорежать этот лес?

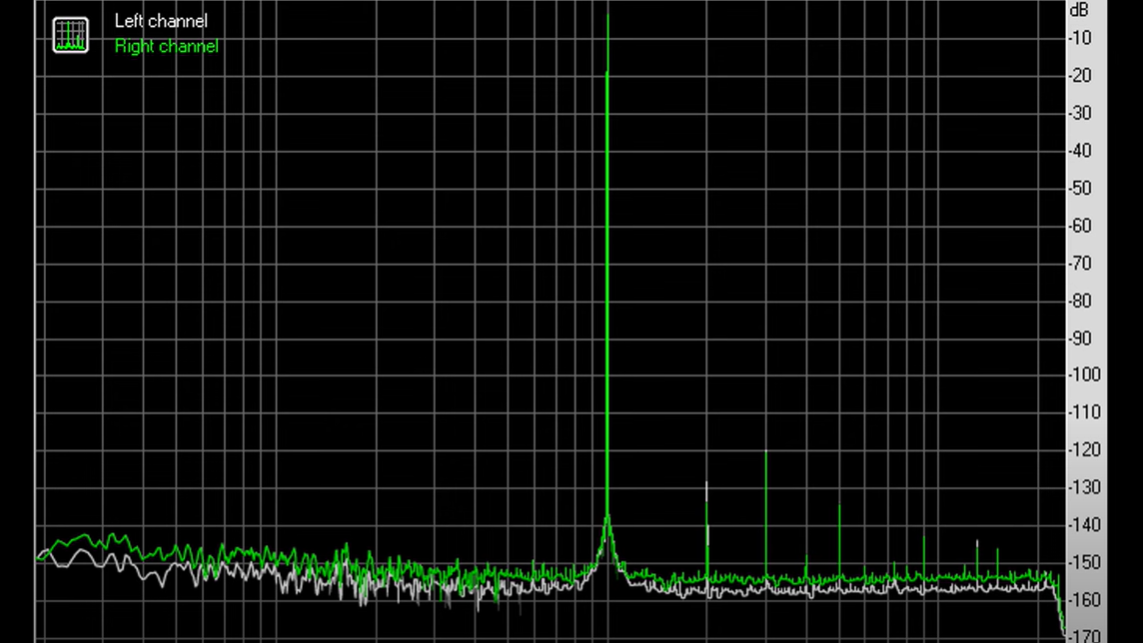

это в XLR такая картинка. В RCA она не такая. Там натуральный лес

[Justas*]

XLR по понятным причинам лучше RCA. Только причём здесь +-5 Вольт на питание ОУ?

[lgedmitry]

XLR по понятным причинам лучше RCA. Только причём здесь +-5 Вольт на питание ОУ?

не всем ОУ нравится, когда входные и выходные напряжения почти равны напряжению питания. (это точно)
и возможно, здесь именно тот случай. (это предположительно)

[Justas*]

Не тот случай.
Для RCA вход-выход 2В RMS (действующее 2,83В). До 5В далеко.
OPA1656 Rail-to-rail. Supply range of ±2.25 V
А вот XLR 4В RMS (действующее 5,65В). И ничего
Там скорее всего не только ±5В есть.

[Justas*]

Есть у меня его китайский собрат TOPPING E30II LITE на той же AK4493, правда с индексом S.
При стоимости и размерах в 2,3 раза меньших, THD на RCA даже лучше чем у американца на XLR.
Питания от USB нет, запитан от телефонной зарядки.
Зато китайцы полностью задействовали потенциал AK4493S.
Вместо 24/192, имеем 32/768 PCM и DSD512, а так же 6 переключаемых режимов выходного фильтра PCM и два DSD. Кроме того, цветной дисплей с пультом ДУ и 2 режима выхода, чисто ЦАП и с регулировкой громкости.
Что касается питания от любой дешманской зарядки, то китайцы хвастаются неким фильтром: «Для решения проблемы шума, который может быть вызван питанием 5 В, E30II LITE включает дискретную схему LNRD (Low Noise Reference Driver). Она фильтрует шум от источника питания 5 В, обеспечивая сверхнизкий уровень шума и стабильный электрический сигнал для аудиоцепей. Таким образом, фоновый шум E30II Lite составляет менее 1,5 мкВ.»
Несмотря на врождённое любопыство, даже не открывал крышку чтобы глянуть что это за зверь LNRD, т.к. звук сразу «зашёл».

[uriy]

2В RMS (действующее 2,83В).

Не действующее а амплитудное 2,83В, т.к. действующее это то же самое что RMS или же то же самое что среднеквадратичное напряжение, эти три названия это всё одно и то же.

[Justas*]

Пардон, ошибся в названии. Но сути дела это не меняет

[lgedmitry]

А вот XLR 4В RMS (действующее 5,65В). И ничего
Там скорее всего не только ±5В есть.

Думаю ничего там больше нет. Просто речь идёт об амплитуде линейного напряжения, а не фазного

[lgedmitry]

Не тот случай.
Для RCA вход-выход 2В RMS (действующее 2,83В). До 5В далеко.
OPA1656 Rail-to-rail. Supply range of ±2.25 V

так это не говорит, что при таком напряжении там всё идеально. Просто о том, что оно работает.



вот тут две картинки из даташита на ора1656. Они вскользь намекают, что бяки на выходе начинают расти раньше, чем входные и выходные сигналы упираются в рельсы.
А вот на +-5В, увы, никаких графиков я не увидел в даташите

[Justas*]

А вот XLR 4В RMS (действующее 5,65В). И ничего
Там скорее всего не только ±5В есть.

Думаю ничего там больше нет. Просто речь идёт об амплитуде линейного напряжения, а не фазного

Не понял, о каких единицах идёт речь.
В спецификации на этот ЦАП указано:
Maximum Output: 4.0V RMS balanced
4.0V RMS = 5,65V амплитудного (как меня поправили) или пикового напряжения.
С питанием ОУ = 5V, получится нехилый клиппинг.

вот тут две картинки из даташита на ора1656. Они вскользь намекают, что бяки на выходе начинают расти раньше, чем входные и выходные сигналы упираются в рельсы.
А вот на +-5В, увы, никаких графиков я не увидел в даташите

Согласен, намекают. По картинкам, при питании ±15V, искажения начинают значительно расти с Uвых > 8V(RMS)
Для ±5V, можно топорно проэкстраполировать, например в процентах Uвых к Uпит.
8V(RMS) к 15V = 53%, 2V(RMS) к 5V = 40%. Получается ещё запас в 13%.

[Justas*]

4.0V RMS = 5,65V амплитудного (как меня поправили) или пикового напряжения.
С питанием ОУ = 5V, получится нехилый клиппинг.

Пардон Подумав немного, пришёл к выводу, что клиппинга не будет. Для балансного выхода и схема применена балансная, где на каждом ОУ, Uвых = 2В, в сумме 4В.

[Oil]

Не совсем в тему, но где-то рядом. Уже много лет использую с ноутом Schiit-овский ЮСБ цап, - Schiit Fulla 2 AK4490. Удобен мелким габаритом, питанием по сигнальному же шнурку, крутилкой громкости, обилием выходов (линейный, линейный через регулятор громкости, наушники). Никакой установки драйверов и настроек. Огромное удобство - регулятор громкости под рукой, не знаю, как без него можно жить. В свое время был хитом, поэтому много обзоров с измерениями. Характеристики для обычного человека избыточны.

[lgedmitry]

вот совершенно никогда не приходило в голову, что на ЦАПе регулятор громкости нужен. Наверное так и помру, не поняв этой радости

[Justas*]

Ну если в УНЧ регулятор громкости отсутствует, то почему бы и нет. Крутилка конечно прошлый век, а вот с ДУ нормально будет. Проблемы с ограничением ДД, зависят от аудиофильности слушателя.

[Oil]

Сколько людей, столько мнений. Мне вот лень в плеере ползунок двигать, это долго. А физическая крутилка, которая рядом с рукой, доступна в одно движение. Зашла жена с вопросом - сделал тише, громкая музыка в саундтреке - тоже моментально можно приглушить. Я за день раз сто его кручу, наверное. Кстати уже менял. Нужно сказать, что Шиит очень гордится сборкой в США, но это стоит денег, а продукция относительно недорогая. Поэтому на комплектухе экономят. У меня уже сорвалась одна из резьб на корпусе, переменник громкости дешевенький стоял, гнезда под миниджеки тоже довольно поганенькие.
