Делитель для измерений усилителя мощности с помощью звуковой карты

[Мастер звука]

В сети карйне мало информации по это, казалось бы, примтивной приблуде. Но от качества ее работы зависит сгорит вход карты во время измерений или нет.
Поэтому хотелось бы у знать у опытных форумчан кто на какую схему делителя ориентируется.

[emon]

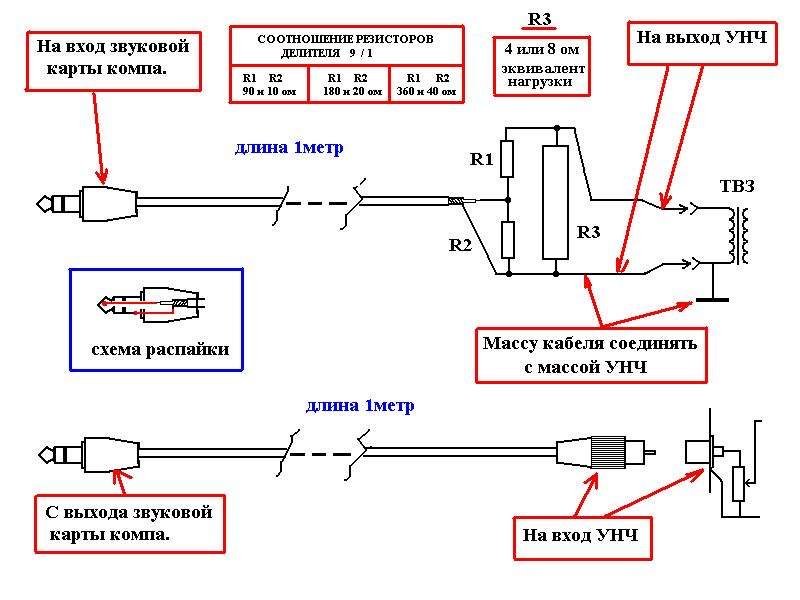

делал по этой схеме


[IT-Prof]

Я бы добавил конденсатор на 10мФ после делителя

[Мастер звука]

электролит?

[IT-Prof]

Нет конечно

[Мастер звука]

phpBB [media]

[Мастер звука]

Этот человек правильно изготовил делитель?

[uriy]

Этот человек правильно изготовил делитель?

Что бы понять какой делитель нужно, нужно знать какой выход у усилителя и какой вход у звуковой карты.
Усилители бывают с мостовым выходом, это считай симметричный сигнал которому нужен симметричный (балансный) вход звуковой карты, и усилители бывают с полумостовым выходом, это несимметричный сигнал который можно подать как на симметричный вход звуковой карты, так и на несимметричный вход звуковой карты.
При этом, нужно знать какое выходное напряжение у усилителя и какое входное напряжение нужно звуковой карте, что бы рассчитать номиналы делителя.

[Мастер звука]

В случае с нессиметричным сигналом уровень можно подобрать перемеником без измерений?

[Мастер звука]

1. замкнуть вх и вых на Фокусрайте на себя и выставить максимально качественные параметры.
2. на вход фокусрайта поставить переменник ком на 100 и на выход усила прицепить нагрузку 8 или 4 ом.
3. Движком переменника добиться нормального зеленого уровня в RMAA и провести замер.


Карта не сгорит? Эти измерения будут корректны?

[uriy]

В случае с нессиметричным сигналом уровень можно подобрать перемеником без измерений?

Если идти от нуля в верх. Потенциометр лучше взять от 1кОм до 10кОм. 100кОм то много.
