Резонансные блоки питания \LLC\

[Sous]

Спасибо
Сегодня заказал дополнительно блоки на 32 в с синхронным выпрямителем
а так же версию на +/-32В на Шоттки диодах.

[moneron]

Итерация 2
LLC SMPS 200.png

Добрый день! Юрий напишите пожалуйста межболтовые расстояния на плате блока питания!

[Sous]

[Sous]

phpBB [media]

[gelert]

Шановний пане Sous. Питаюсь чисто для себе, бо вже мабуть не в темі . Чим обумовлено задання таких значень розмірів, як наприклад 105,886мм?

[Sous]

Сначала разводится плата, потом устанавливаются размеры. Точность до тысячных обусловлена особенностью работы. При экспортировании данных для производства для некоторых операций используется exel, который подло меняет некоторые значения на даты. Потому добавлен один знак.

[gelert]

Тобто все після коми можна відкинути. Я вірно розумію?

[Sous]

Ну я так шашкою не махав. десятки корисно буде враховувати

[gelert]

Зрозумів, дякую. Просто я не уявляю значення відхилення виконавчого розміру, заданого до тисячної, та ще і в полімері. Для ЧПУ тисячка переміщення то норма. Але навіть не уявляю, за яким квалітетом виконуються такі розміри. Так, світ не стоїть на місті.

[Sous]

Координатная сетка при трассировке у меня обычно 0.125. Мм
Ну и медь/зазор 0.2/0.2мм сейчас нормальная ситуация для производства, думаю, точность поддерживается лучше 0.1мм.

[ifix]

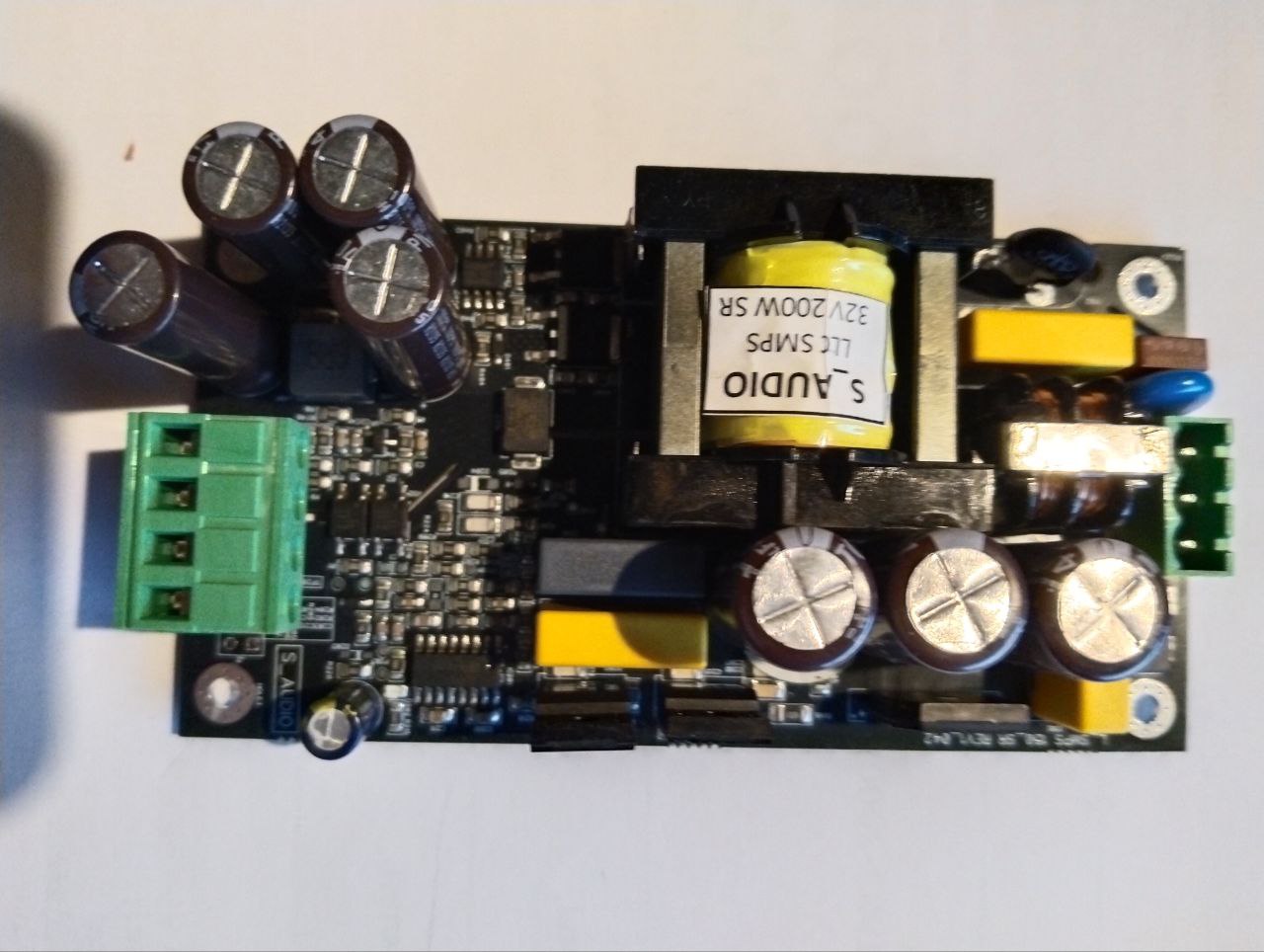

приобрел блок питания для платы "TAS5342p/stere PTERO.

на плате написано rev 1_042. есть пара вопросов
1. эта ревизия с синхронным выпрямителем?
2. нужно ли использовать дополнительный радиатор для охлаждения мосфетов?

[Sous]

1_42х на 32В однополярного выпускались только с синхронным выпрямителем.
Эти платы будут черного цвета.
для звуковых применений радиатор не нужен.

Версия на Шоттки, двухполярным напряжение +/-32В синего цвета

[dj_mase]

Доброго дня. Підкажіть, будь ласка, чи підійде двополярна версія на 32В для застосування разом з підсилювачем класу АВ?

[Sous]

Підійде.

[dj_mase]

Підійде.

Дякую. Підкажіть, будьласка, щодо потужності. Якщо запланована потужність 70...90 Вт на канал, достатньо одного блоку, чи треба на кожен канал окремий (плати окремі)?
І ще, підкажіть висоту блоку.

[Sous]

Питання потужності неоднозначне.
Для RMS не стане, для музики можливо достатньо. Залежить від акустики, та вподобань по гучності
Плати на стійках 8мм -загальна висота 40мм.
