Ламповый усилитель Baby Huey

[LinuxManiac]

Три лампи у кожному з каналів - це невелика складність.
Ціна, а звісно, що все вимірюється у порівнянні, тут невелика, а скоріш середня.
Що ж стосуєтся параметрів, то у лампових конструкцій вони, з одного боку, загалом подібні у різних виробах, а з іншого - ніяк не співвідносяться із звучанням.
На підставі певного досвіду, з огляду на схему та деталі, можна із впевненістю передбачити рівень звучання. Мені бачиться - що тут він вельми гарний.

[emon]

Параметри є
Погугліть. Перше посилання в Гуглі. Біля 800 людей зібрало. Ціна - зовсім не висока.
Які параметри Ви хочете отримати?

[XIAN]

Які параметри Ви хочете отримати?

Думаю, людина мала на увазі оце:

Все буде
Заміри важливі, тому що дають зрозуміти що не так з системою в як налаштувати. Вони будуть обовʼязково!

[andrew271]

десяток транзисторов, два чипа, полтора десятка диодов - для запуска трехлампового пушпула? для того чтобы получить заветные 20вт при 10% искажений?
нуууууу такое себе развлечение

[emon]

а чому Ви вирішили що саме 10% спотворень?

[LinuxManiac]

десяток транзисторов, два чипа, полтора десятка диодов - для запуска трехлампового пушпула? для того чтобы получить заветные 20вт при 10% искажений?
нуууууу такое себе развлечение

Откуда взялись 10% искажений? Вы не ошиблись? Или же в имеющихся у вас усилителях такие искажения?
Грамотно продуманная и правильно изготовленная система питания усилителя - реальный залог хорошего результата (звучания) в целом.

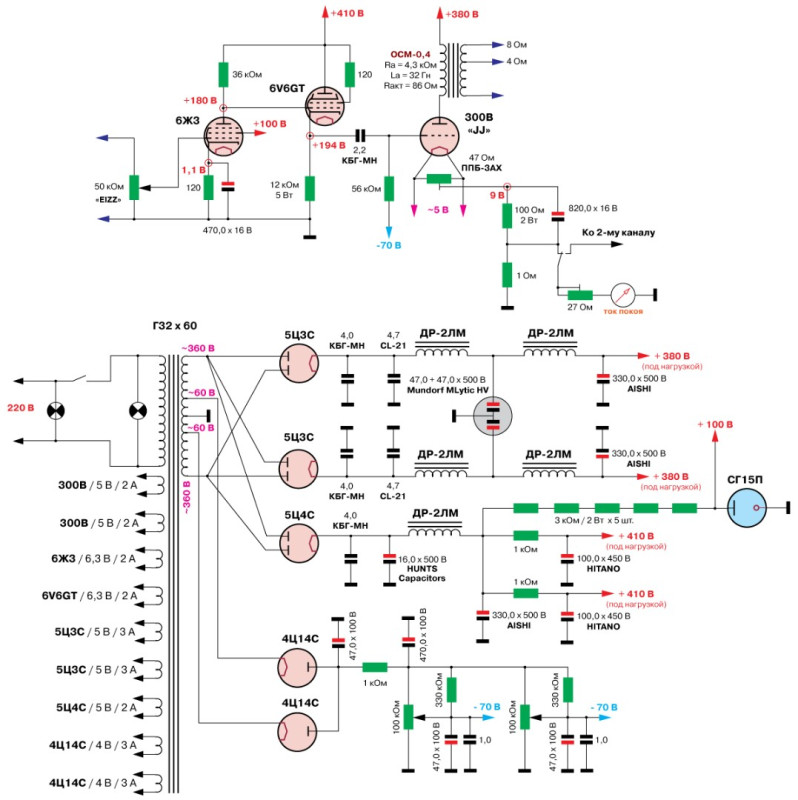

Как вам вот такие схемы в питании усилителей:

Что же касается 20 ватт, то их более чем достаточно для обычных жилищных условий.
А развлечение в самодельном ламповом аудио это нечто совершенно великолепное.
С уважением.

[andrew271]

так я и интересуюсь измеренными характеристиками этого усилителя может тогда я, имея на своем усилителе 0.18% искажений при 6вольт/4ом, побегу тулить сразу транзисторы и ЭД в схему себе
а те схемы питания - то типичный ламповый снобизм и глупости, особенно доставляют удвоители на лампах и газовые стабилитроны ну еще и звенящие тиратроны, кстати, автор или публикатор так и не смог на форумах пояснить необходимость этого огорода ламп в питании вместо десятка диодов

[LinuxManiac]

За "снобизм" и "глупости" учетная запись пользователя блокируется на период 1 недели.
Предлагается (если нет возражений) за это время изучить особенности/преимущества кенотронного и тиратронного питания, так же как и раздельного питания каналов и каскадов усилителей.
Модератор.

P.S. Здесь никто ничего никому не навязывает и не пытается заставить делать. Поэтому, если содержание темы не нравится - значит не обращаем на неё внимание.
Более того, все, что люди делают умом и руками, причем без вреда для других, достойно уважения. Надлежит проявлять уважение, будучи пользователем Форума.
А грубости на Форуме пресекаются незамедлительно.
P.S.P.S. Улыбнуло про "звенящие" тиратроны, которые никто из оппонентов, скорее всего, никогда в глаза не видел и уж наверняка не использовал и не слышал звучание с ними. А жаль.

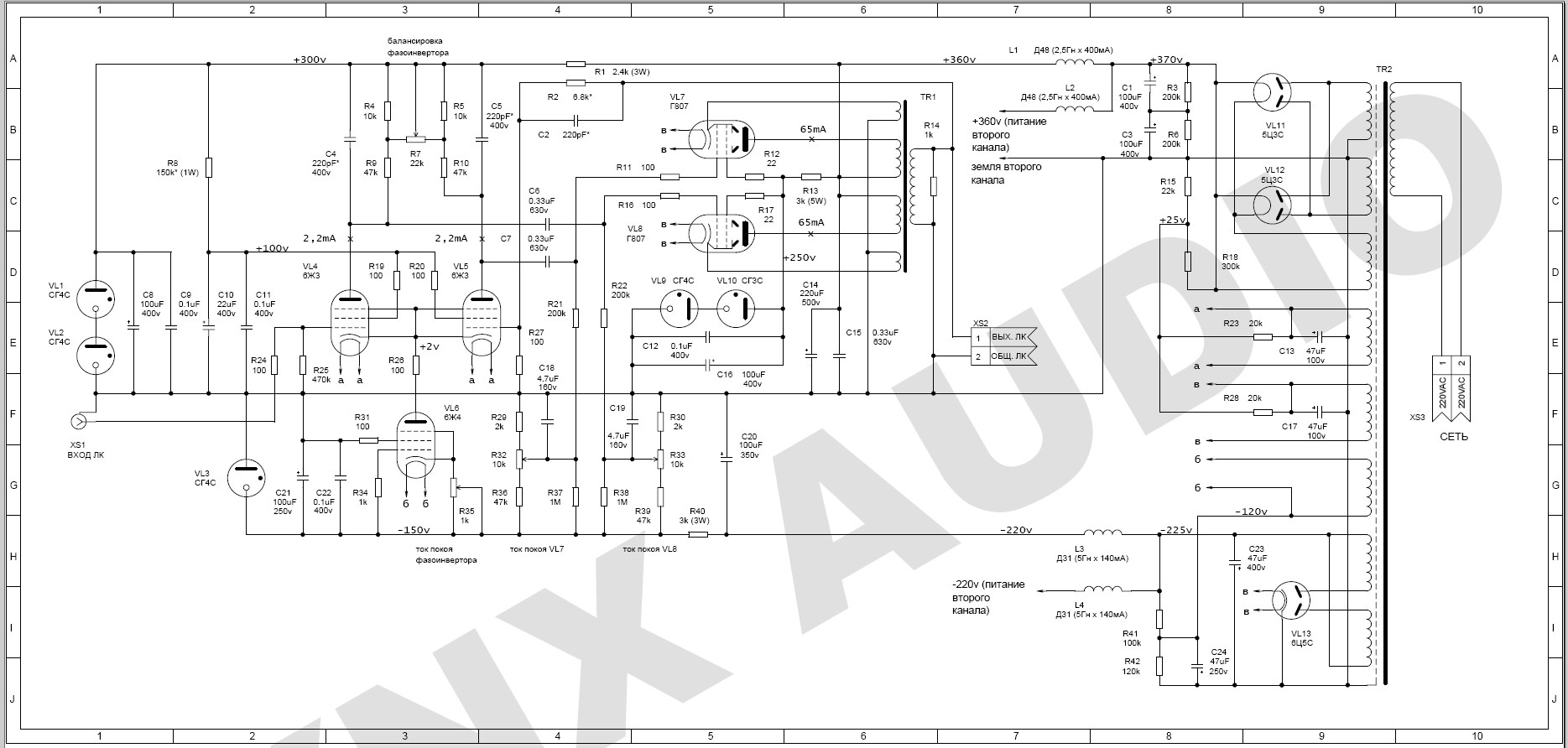

Наконец, в качестве примера - схема одного из усилителей Lynx Audio. Применены 3 кенотрона и 5 газовых стабилитронов в одном канале.

[emon]

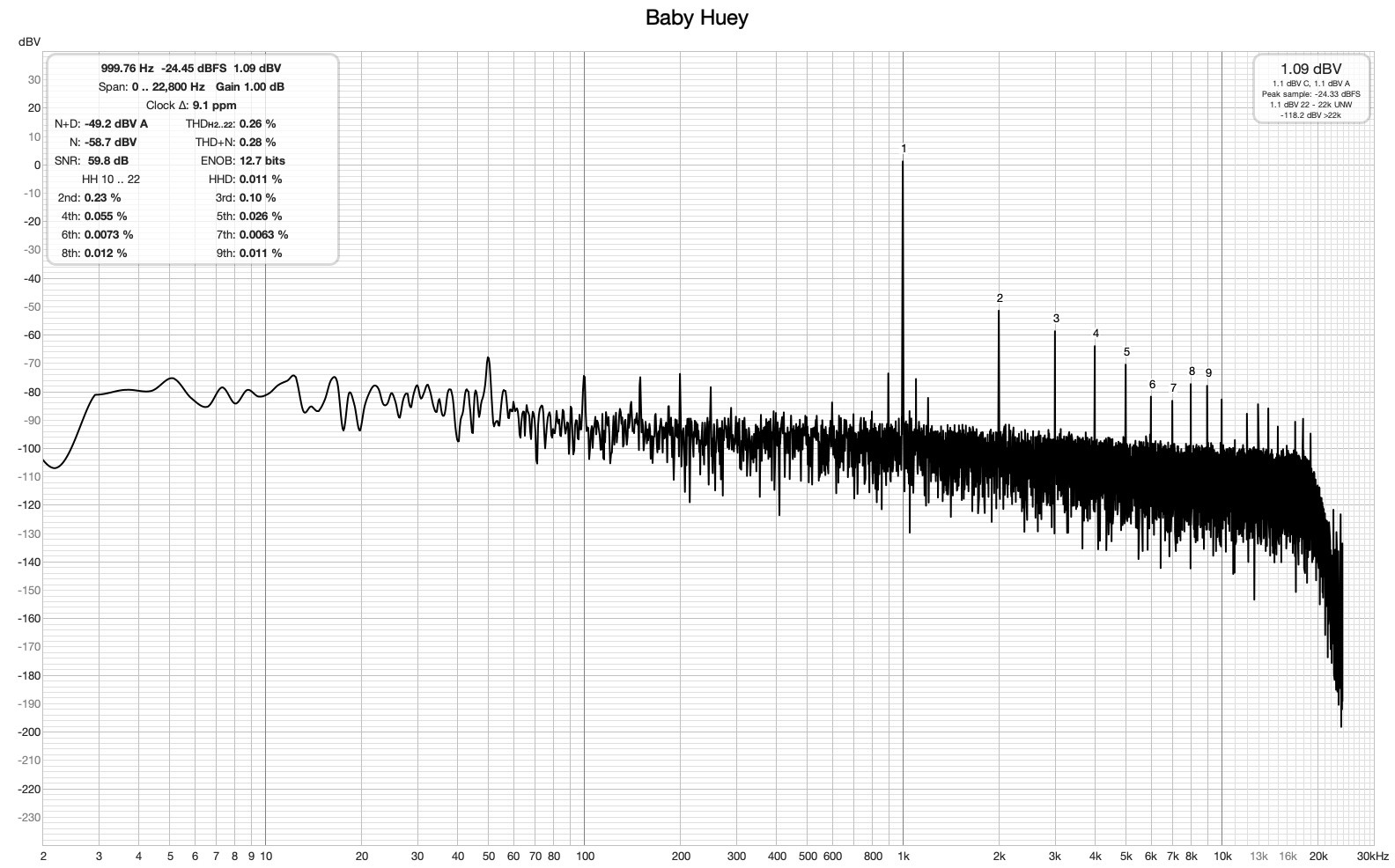

ось, знайшов самі найперші заміри, коли макет лежав на столі. без РГ. на вході 0.2В
вихідні лампи совкові, правда підібрані в пари.
на вході 12ay7 Genalex.
зараз троха інша конфігурація, замірів немає, буде змога їх зробить, обовязково зроблю.

[LinuxManiac]

В продолжение обсуждения питания ламповых усилителей - цитата из статьи
Marzio C., Jelasi C. Direct Coupled Single Ended Amplifier. Sound Practices. 1994; Vol. 2, issue 5.
"Plate Supply
The plate supply we installed has a transformer with a single secondary with several taps to allow for a choice of output voltages to meet the B+ requirements of various final tubes. The alternating current is rectified through a full wave vacuum tube rectifier. Our preference for rectifiers is the 83, a directly heated mercury vapor double diode, but nothing prohibits you from using other types of rectifiers such as GZ33, GZ34, GZ37, 5R4GY, AZ50, etc. The listening results obviously differ a little according to the rectifier tube used. The ideal filter would be made up of a two-section "pi" filter, which would result in an insignificant level of residual noise from the supply. The components in the dotted box on the schematic are for the optional second section. Even with a single section pi filter you will obtain excellent listening results. Opinions over the sonic delivery of the GZ34 are extremely varied. The wellknown journalist Jean Hiraga (editor of "La Nouvelle Revue du Son" and managing editor of "L'Audiophile"), for example, considers its sound coarse and lacking in detail; in contrast, the authoritative Joe Roberts considers this tube, at least the Mullard version, to have a resounding musicality. We must frankly say we are not enthusiastic about it and we consider all the other rectifier tubes mentioned and other similar ones decidedly superior. In any case, with so much difference in opinion the last word must await your own ears; when you have a chance do some comparative listening. A final improvement could be obtained by using dedicated rectifiers and separate filters for each stage: this would offer a lower common impedance and therefore less coupling between stages. At present, one of the authors is using this arrangement. We are not providing a schematic with this type of dual supply arrangement, but we may do so in a future issue if there is sufficient interest from our readers. Surely in this case the already considerable size of this amplifier would increase."

Перевод фрагментов цитаты:
"... Среди выпрямителей мы отдаепм предпочтение лампе типа 83 - ртутному двойному диоду (газотрону - комментарий LinuxManiac) с прямым накалом, но ничто не мешает вам использовать другие типы выпрямителей, такие как GZ33, GZ34, GZ37, 5R4GY, AZ50 и т. д...
В любом случае, при ... большом различии мнений последнее слово должно остаться за вашими собственными ушами; когда у вас будет возможность провести сравнительное прослушивание...
Окончательное улучшение может быть достигнуто путем использования выделенных выпрямителей и отдельных фильтров для каждого каскада: это обеспечит более низкий общий импеданс и, следовательно, меньшую связь между каскадами. В настоящее время один из авторов использует эту схему..."
Конец цитаты.

На основании этих сведений, а также сведений из прочих источников, которые были проверены в собственных конструкциях, я (при возможности и не всегда) применяю раздельное питание каналов и каскадов усилителей, при этом использую как кенотроны, так и газотроны, и тиратроны.
Если имеются противоположные мнения, то предлагаю сообщить о них здесь с указанием источника (руководство, монография, журнал и т.д.).

Если автор темы сочтет это сообщение здесь неуместным, то оно будет перенесено в новую тему.

[Denys]

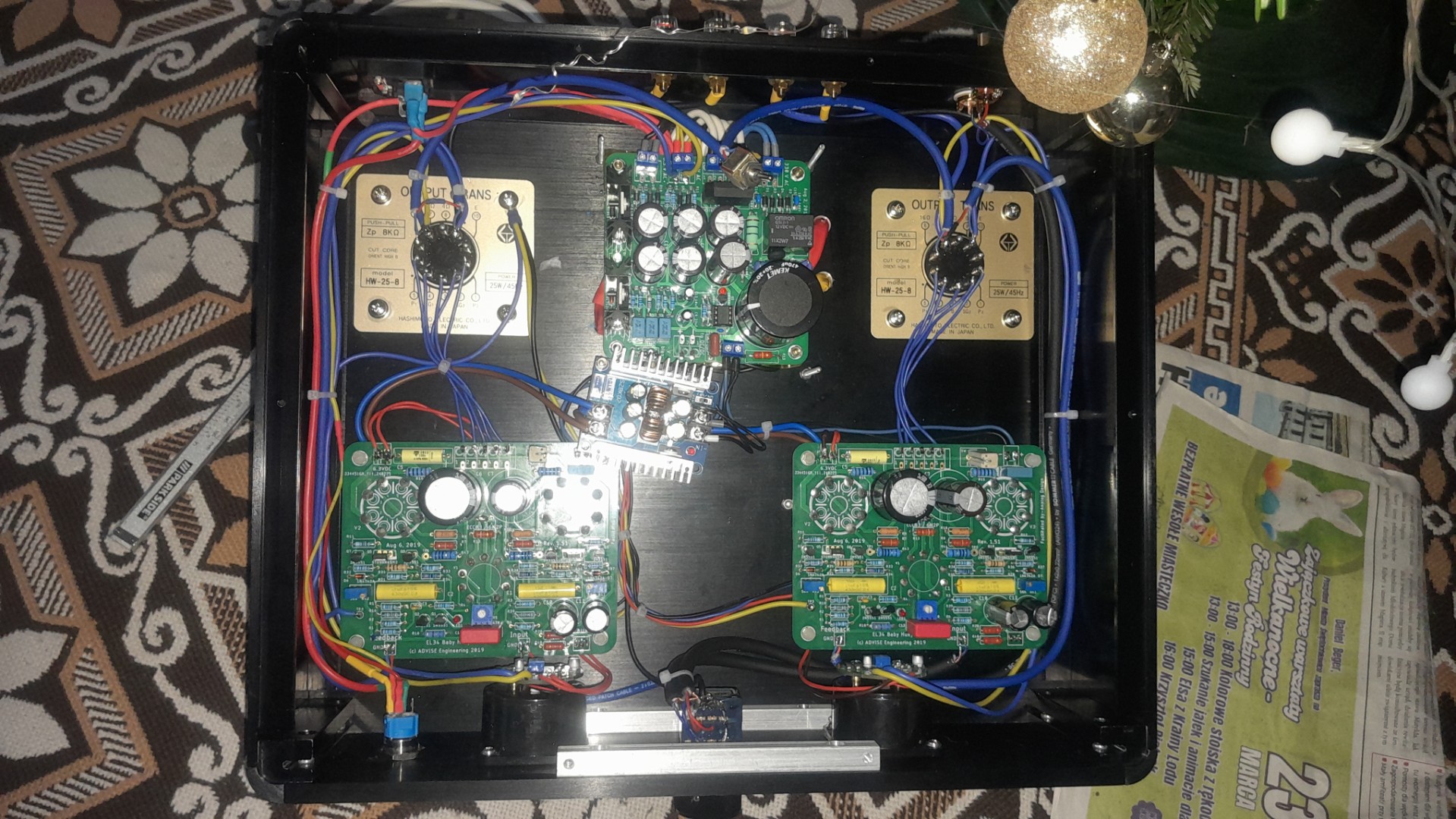

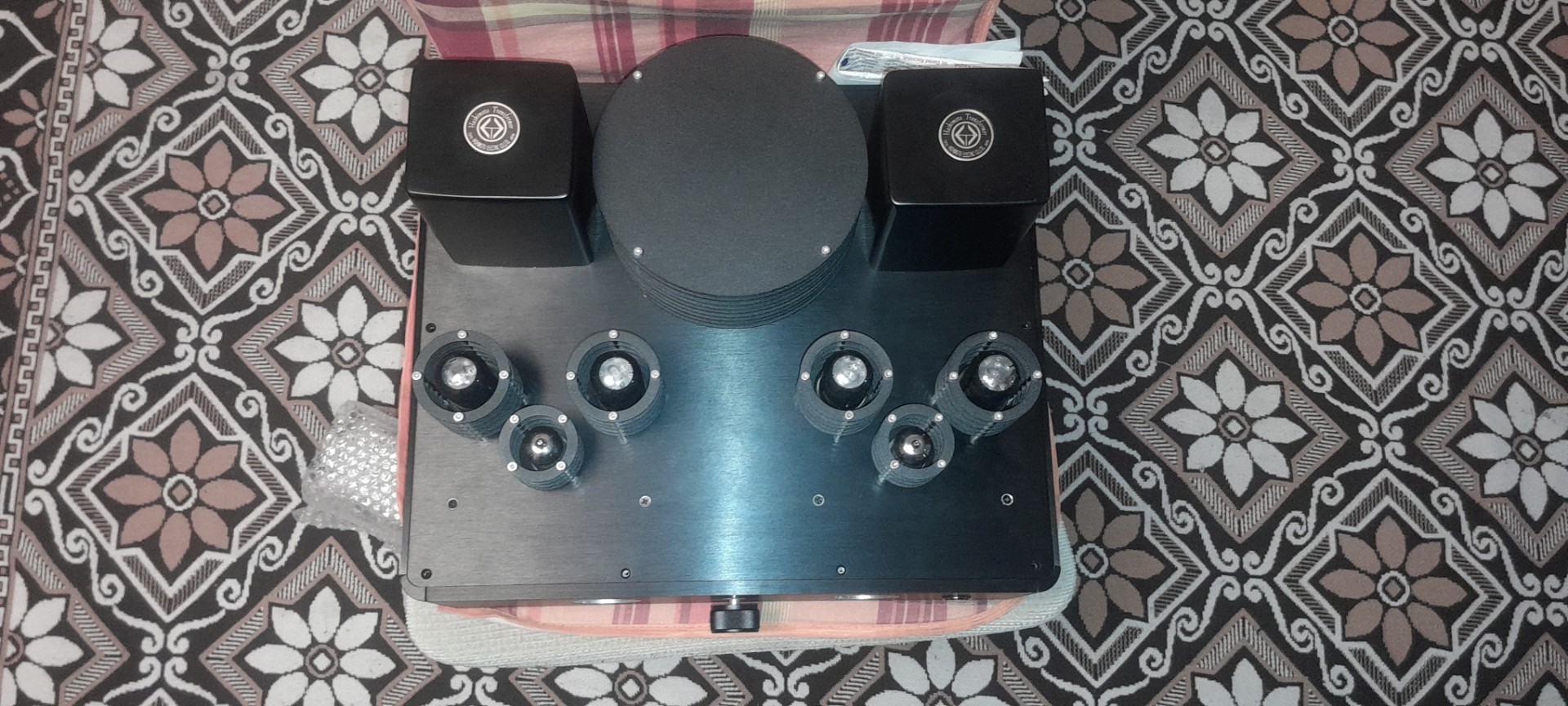

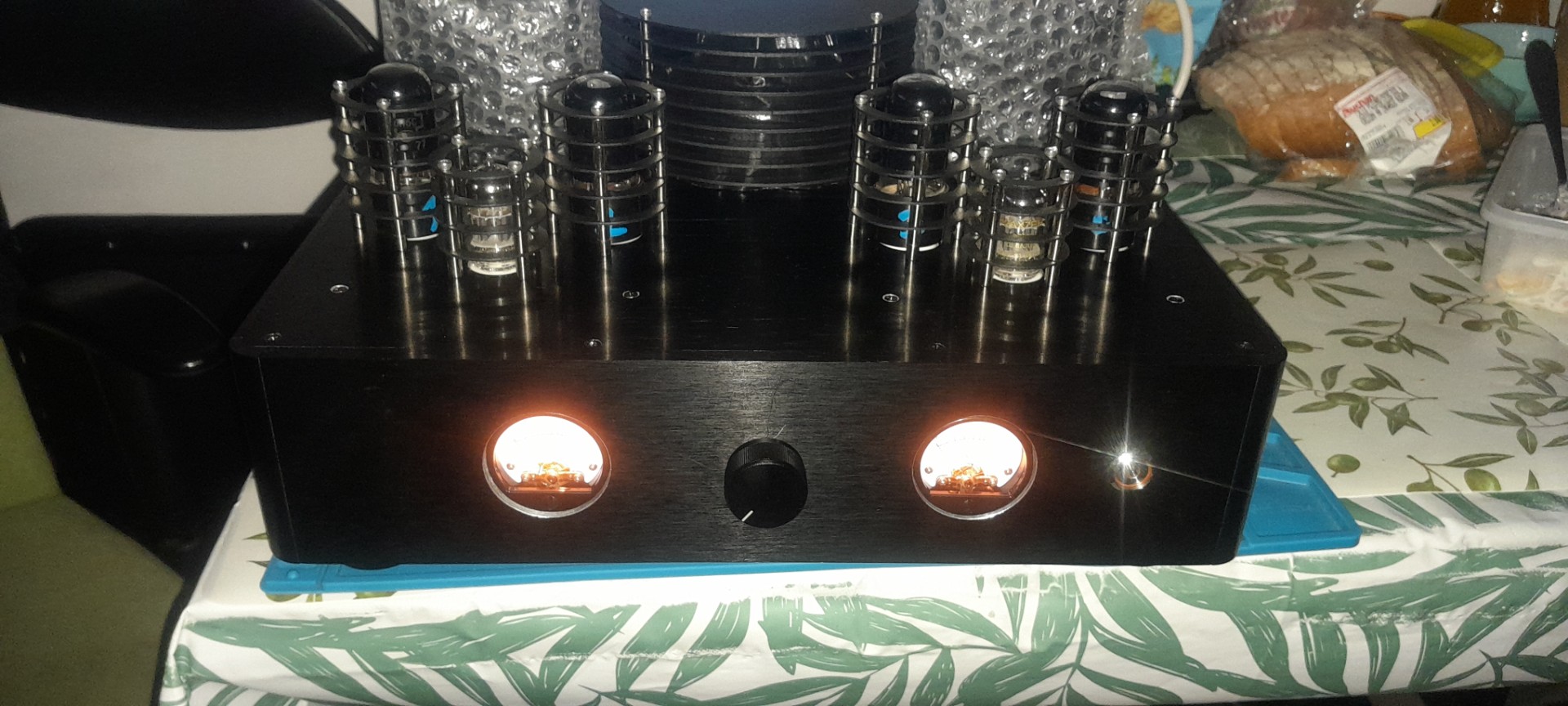

Доброго дня, теж такого зібрав, заміри немає чим зробить, так, що звиняйте)))

[LinuxManiac]

Вітаю!
Як вам звучання?
І з якими акустичними системами слухаєте?

[emon]

додаю заміри з лампами 6V6GT. налаштований і прогрітий.
на вході 6В, РГ на максимум

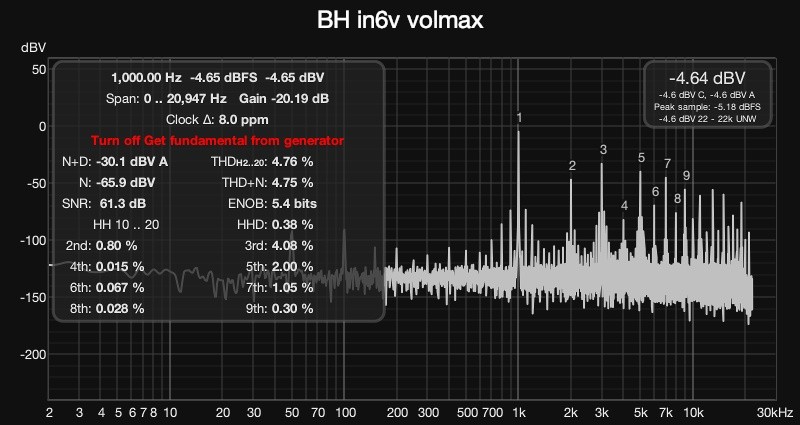

без ЗЗ

BH in6v volmax noOS.jpg (78.33 КБ) 2808 просмотров

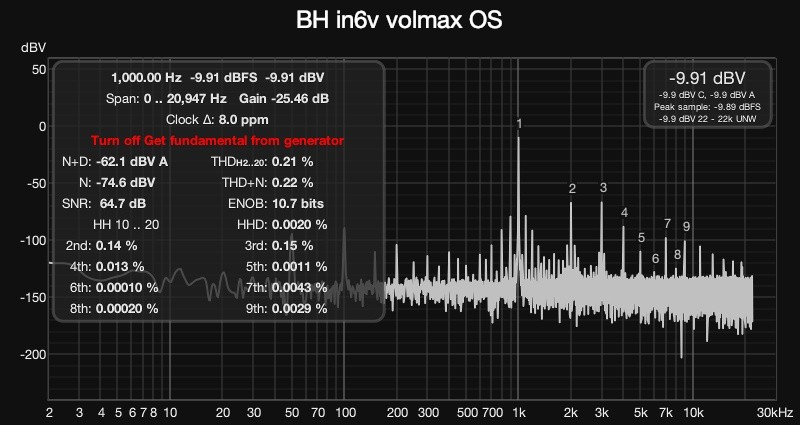

з ЗЗ

BH in6v volmax OS.jpg (78.23 КБ) 2808 просмотров

[emon]

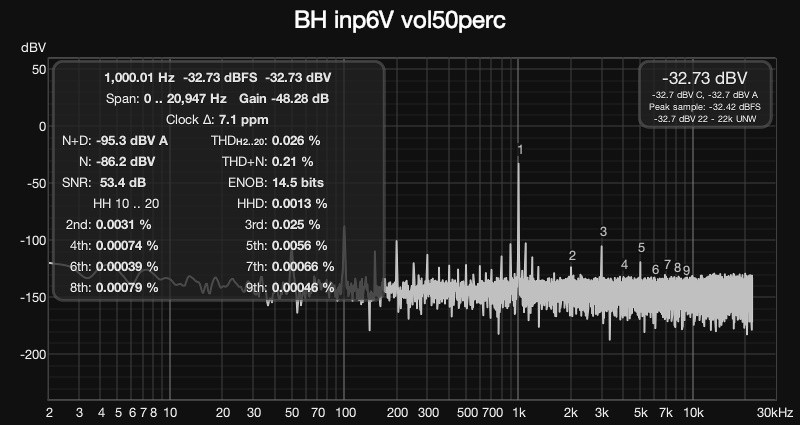

ось так міряється на половині гучності.
на такій гучності я зазвичай слухаю вдома.

BH inp6V vol50perc.jpg (76.53 КБ) 2771 просмотр

[Denys]

Дякую, я не знаю як то передати словами, бо то мій перший ламповий підсилювач, в порівняні з классом АВ, і классом А , то на першом місці лампа, але і класс А не відстає. Акустика Heco Aurora 300.

[m-shara]

ось так міряється на половині гучності.
на такій гучності я зазвичай слухаю вдома.
BH inp6V vol50perc.jpg

А що то за програма?

[emon]

REW

[emon]

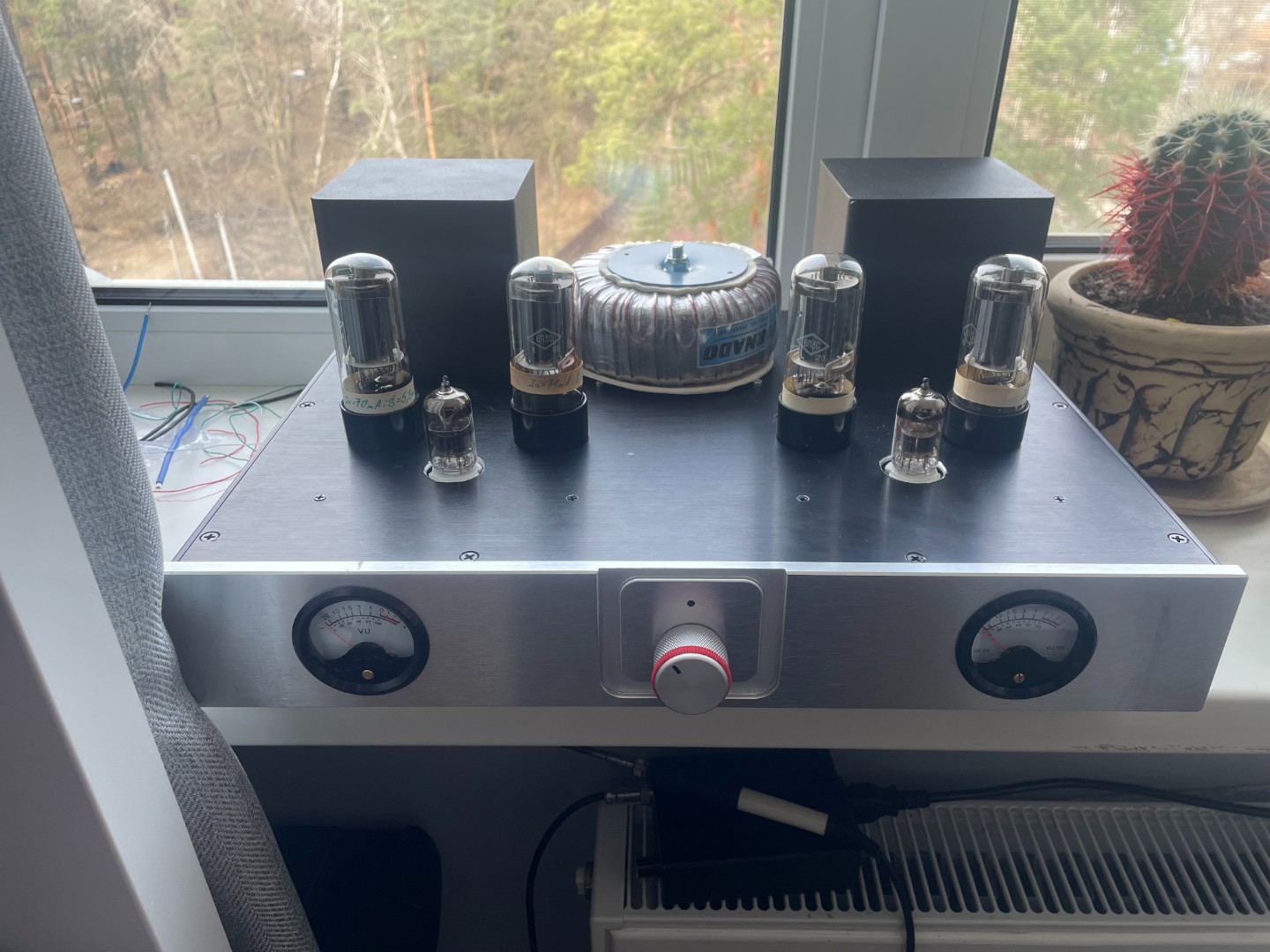

ще один підсилювач на тих же самих платах тільки трансформатори Lundahl і лампи інші(будуть КТ77), майже готовий.

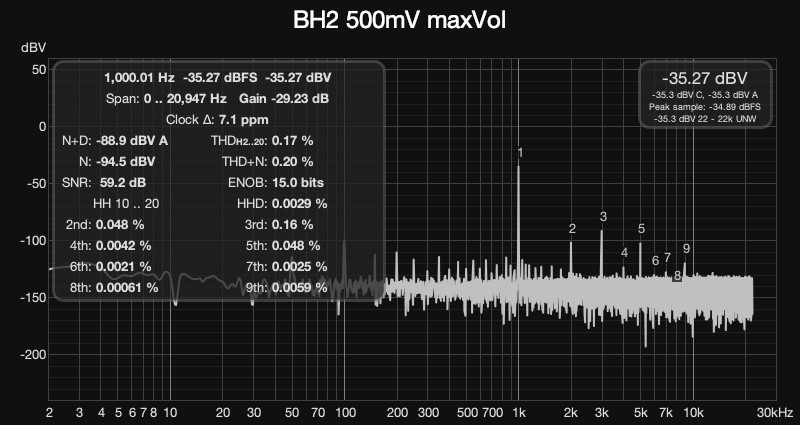

заміри після налаштування. на максимальній гучності, синусоїда в 500 мВ на вході.

BH2 500mV maxVol.jpg (78.02 КБ) 1871 просмотр

[andrew271]

а можна уточнити ? оця картинка де начеб то 0.17% спотворень і 59дб сигнал/шум - це на виході скільки вольт рмс на який опір?

[emon]

Опір 8Ом, а напругу я не міряв.

[andrew271]

а чи може хто поміряти напругу хоча для видатного підсилювача БабуХуей - це і так харашо

[emon]

а чи може хто поміряти напругу хоча для видатного підсилювача БабуХуей - це і так харашо

вважаю що немаэ сенсу для вас це робить.

[LinuxManiac]

а чи може хто поміряти напругу хоча для видатного підсилювача БабуХуей - це і так харашо

На нашому Форумі так на спілкуються. Прошу взяти до уваги.
Зайве видалено.
Модератор.

[andrew271]

так я бачу недостовірне інформування користувачів. я бачу шо вашому форумі просуваються комерційні оборудки.

[LinuxManiac]

Якщо так, то чітко і коректно аргументуйте свою точку зору - що саме вам бачиться недостовірним.
Неналежне спілкування веде до блокування облікового запису.
А щодо комерції, то ніхто нічого нікому не пропонує.

[emon]

Я наприклад нічого не продаю і не пропоную, максимум можу плати запропонувати
