Автомобильный усилитель D класса на 100Вт от Sous

[artemtch63]

Юрий, спасибо большое за развернутый ответ!

[Sous]

Не за что.
Да, я смотрю, что я даже немного ошибся, так как нужно считать не для 41в, а для 41/1.41, так как расчёты делаются для синуса. Т.е. все значения еще на 1.41 делить

[SDX]

мощность усилителя не меняется, это около 190-200Вт.
Мощность в зависимости от входного напряжения это (Vвх*Ку)^2/Rн

Чувствительность- входное напряжение при котором достигается макс мощность можно получить простой формулой.
Так как макс мощность на 4 Ом будет достигнута при максимальном напряжении питания - 41В примерно- то чувствительность будет равна
41В/Ку.(коэф. усиления)
Например, при усилении по умолчанию 20,8 дБ = 11раз, чувствительность будет равна 41/11 =3,72В RMS.
Каждые 3дБ чувствительность будет расти (требуемое напряжение будет меньше в 1,41 раза)
При добавлении усиления резистором 2К7 усиление будет 26,8дБ = 21,9раза, чувствительность будет уже 41/21,9=1,87В RMS.

Таким образом указанный диапазон регулировки эквивалентен чувствительности 3,72В-0,66В.

В целом, указанные на ГУ вольты не так легко применить на практике, так как они указаны при 0дБ на ГУ, а разные музыкальные композиции пишутся на разных уровнях, хорошие записи -20дБ запросто, и к нулю летят только короткие пики.

Для современного процессора 20.8-26.8дБ (11-22раза) будет близко к оптимуму. Желательно стремится к минимальному усилению оконечников.

Если я правильно посчитал, то после коррекции "/sqrt(2)" будет:

по умолчанию 20,8 дБ = 11раз, чувствительность будет равна (41/sqrt(2)) /11 = 2,64В RMS.

При добавлении усиления резистором 2К7 усиление будет 26,8дБ = 21,9раза, чувствительность будет уже (41/sqrt(2)) /21,9=1,32В RMS.

Таким образом указанный диапазон регулировки эквивалентен чувствительности 2,64В ... 0,81В.

Вроде чуть многовато усиления когда как-бы лучше не выжимать больше 150В из этой платы для чистого усиления а от DSP (к примеру Helix Ultra ) можно получить "Output voltage 8 Volts". Я тут до конца не понимаю - когда мощности не так много, то не-много клиппинга конечно рекомендуется на бассовики, но я надеюсь с таким запасом мощности можно будет ограничится только чистым сигналом во всем диапазоне?

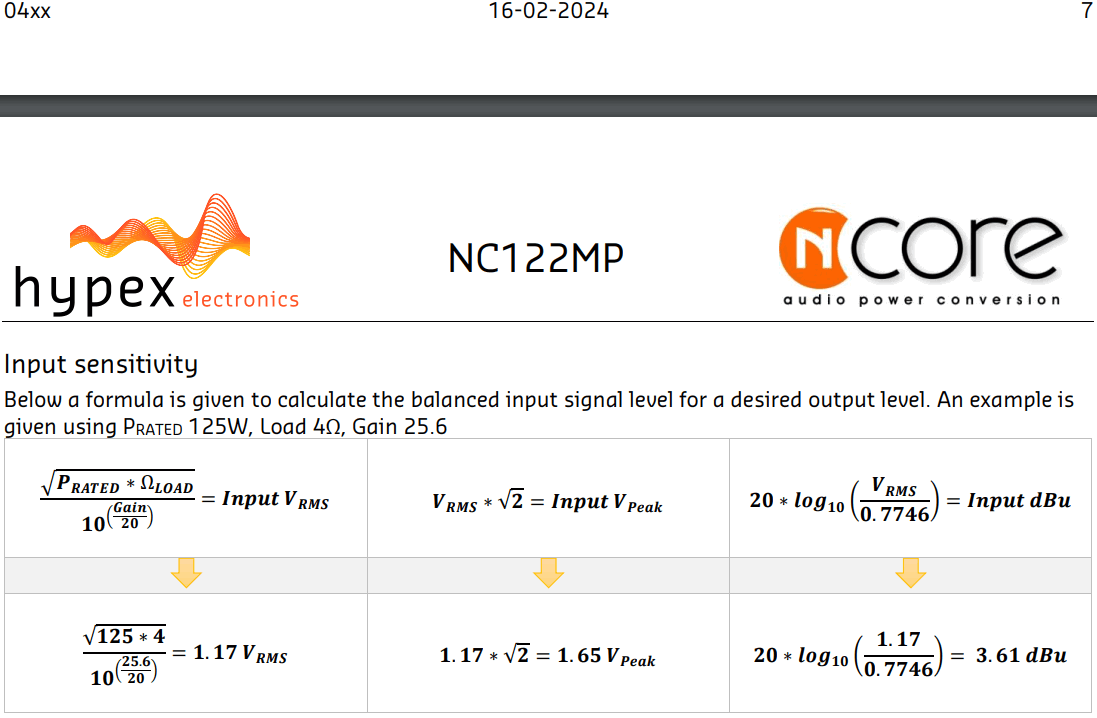

Кстати, я для само-проверки использую вот это объяснение:

[Sous]

Особенностью усилителя является отсутствие клиппинга.
Если амплитуда будет больше 41В то усилитель отключится, это не баг а фича По сути усилитель выдает 170Вт при менее 0,003% искажений. Если бы он умел работать в клиппинге, при КНИ 10 % макс мощность была бы почти на 25-30%, можно было бы написать, что усилитель не 190Вт а 240Вт.
потому лучше рассчитывать так, чтобы не доводить к макс амплитуде.

Минимальный Ку, который можно сделать (заменить резистор на нижней стороне) 18,6дБ = 8,5раз.
Чувствительность тогда будет 41В/1,41/8,5= 3,4В СКЗ

[Sous]

Для 8В выхода скорее всего нужно будет скрутить в процессоре на -3-6дБ. Но на практике может и не нужно, тут проще оставить по умолчанию 20,8дБ и попробовать. Опытные установщики скорее всего сразу скажут,

[lexey]

Стало любопытно, как меняется мощность усилителя CA 3 FB 600 в зависимости от подаваемого ему напряжения. Провел небольшой эксперимент

12в 4 Ом - 630вт / 8 Ом - 430вт.
13,2в 4 Ом - 760вт / 8 Ом - 477вт.
14,4в 4 Ом - 877вт / 8 Ом - 577вт.

Я немного был удивлен, при нагрузки 4 Ом, при разнице в 2,2в мощность увеличилась на 240в*
*При замерах на 14,4в, не стал выкручивать до "конца", мог сгореть предохранитель. Менять не очень хотелось, все разбирать, собирать

phpBB [media]

[Вася-Пупкин]

Я немного был удивлен,

Умеет Юрок удивлять ))
