Усилитель JLH 1969

[Ромарио]

Его выпаял и впаял 2n2907a перевернув на 180'

[SergeyKo]

А перед этим прозвонил ?
Как результат ?

[Ромарио]

Не прозвонил ,но включил
Как вообще проверить работу платы,кроме теплоотдачи выходных транзисторов?

[SergeyKo]

Что у тебя там черный провод подключен к клемме выхода, это на колонку ?
Проверь напряжения на коллекторах выходных транзисторов относительно GND.
Прозвони провод на колонку, что подключаешь на вход ?

[Ромарио]

Рядом с питанием это выход на колонку?
На вход аукс с телефона

[SergeyKo]

Да

[Ромарио]

Разное

[SergeyKo]

Средняя точка почти настроена, транзисторы на выходе живы.
Тепло то дает ?

[Ромарио]

Всё заработало,рад как слон
Неправильно был впаян чёрный транзюк,и вход / выход сигнала местами попутал
Завтра пол напряги и ток покоя настрою,на какой странице здесь об этом говорили с картинками не помню,долго читать ветку а уже час ночи

[Ромарио]

Теперь я знаю что пыхает на плате блока питания,когда её ложишь на металлический пинцет )

[SergeyKo]

Завтра сам по картинкам найдешь.

[Ромарио]

Визуально пыхнул рядом стоящий с клемой входа кондёр,он же первый в цепи после клемы,я думаю сработал как предохранитель,или пинцет под ним лежал

[SergeyKo]

Если красный то это предохранитель 5А.

[Ромарио]

Да красный,
На плате усилителя защита не нужна,?

[koss707]

Если красный то это предохранитель 5А.

1.5А установлен, т.к. он сгорел последствия могут быть печальные.После установки нового проверить на кз входные клеммы,мог сгореть диодный мост.

[Ромарио]

Подключил к ас-50 вега,с телефона через аукс ,громкости не хватает,или так и должно быть?

[koss707]

Ток покоя уже выставлен?Сколько ом ваша ас ?

[Ромарио]

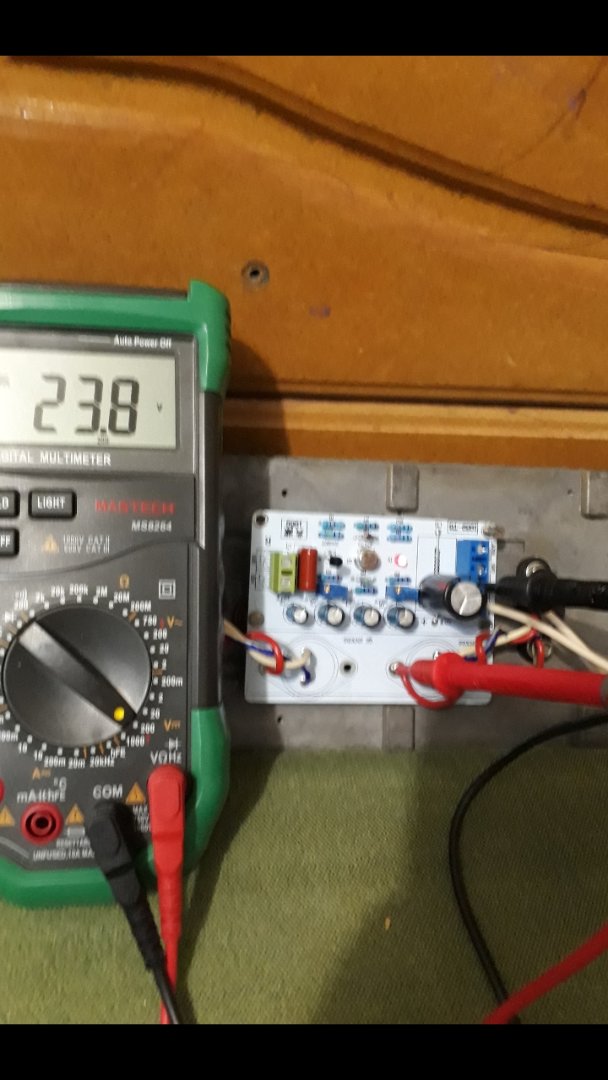

Ток покоя 1,2а ,половина 12в,ас 8 Ом,50 Вт

[koss707]

Попробуйте другой источник подключить (комп,сд) может у телефона слабый выход .

[Ромарио]

С компа играет хорошо ,есть 100вт 6 ом виктор надо тестить

[koss707]

Вообще худ плохо переваривает такую акустику.Для хорошего звука ему нужны высокочувствительные широкополосники от 90дб и выше.(мощность ас не показатель нужна высокая чувствительность).

[Ромарио]

Подумываю ибп в отдельный корпус вынести

[koss707]

Подумываю ибп в отдельный корпус вынести

А смысл в этом какой? удлинить провода питания.

[Ромарио]

Один ибп 24-6 потянет эти платы?

[Dr.Somebody]

Один ибп 24-6 потянет эти платы?

Не могу понять, откуда такая мода на импульсные БП на усилителях класса А ?
Ваши ИБП слишком близко к платам усилителя. И еще их желательно в экранирующие корпуса поместить.

[koss707]

Один ибп 24-6 потянет эти платы?

Да потянет будет использоваться 50% от его максимальной мощности . Как будет греться не знаю. А почему не 2 блока? 2 лучше.

[Ромарио]

Как повлияет вынос блоков питания в отдельном корпусе на качество звука?
На втором ибп заменил предохранитель,после включения он вылетел и кондёр(кусок от него откололся),и диодный мост по ходу тоже под замену
Дизайн хочу оставить таким,шина AL 130×10(верх),по лицевой части хотелось бы чтонить оригинальное

[Ромарио]

Ибп "временно не доступен"

[Ромарио]

Вопрос по заземлению,как правильно реализовать?

[Dr.Somebody]

Вопрос по заземлению,как правильно реализовать?

Ромарио, вы читали перед началом сборки рекомендации по Худу, или вы ориентируетесь только на советы в этой ветке?

Посоветую вам два ресурса для чтения.
https://ldsound.ru/wp-content/uploads/2 ... nd.ru_.pdf
https://radiopages.ru/jlh1.html
