Схема усилителя для колонок 35AC-201

[almantas]

Привет всем любителям ламп!

Собрал 5-6 усилителей на полупроводниках, хочется услышать у себя дома ламповикб особенно после просмотра
ролика ютубе v-mire.net

Нужна ваша помощь, совет - схема усилителя для колонок 35AC-201, комната 38 м2, но громкости много не надо -
цель - релах после рабочего дня,

Что посоветуете, что стоит пробовать собрать, для начала пока мало опыта с лампами и трансформаторами?

[LinuxManiac]

Добрый вечер!
Приветствуем вас на нашем Форуме!
В данном случае наиболее приемлемой, на мой взгляд, будет вот эта хорошо известная схема/конструкция.
В прилагаемых файлах - один из каналов усилителя, блок питания и текстовый файл с описанием схемы с указаниями по налаживанию. В конце текста - рекомендации автора по изготовлению более качественных выходных трансформаторов.
Будут вопросы - спрашивайте. Можно здесь, можно - через Viber или Skype (номер и ник в подписи к сообщению).
Успеха вам!

[LinuxManiac]

Усилитель по этой схеме был многократно повторен многими самодельщиками. В том числе - и здесь, у нас на Форуме - viewtopic.php?t=1360
Я также неоднократно делал для друзей эту схему с некоторой модификацией (выпрямитель блока питания на кенотронах).
Выходные трансформаторы изготавливались в ряде случаев по таким рекомендациям
Сердечник - железо от силового трансформатора ТС-180. Ra-3,3k, Rн-8 - 4 Ом. Габариты намотки 80х10мМ.
Первичная обмотка. Провод 0,27, в изоляции 0,31. 2х2000витков. 4 секции по 500 витков на каждой катушке, в секции два слоя по 250 витков. Соединение секций последовательное по Z.
Вторичка 8 Ом. 100 витков в один слой, провод 0,7, по изоляции 0,78. Шесть секций между секциями первичной обмотки, по три секции на каждой катушке. Соединены параллельно.
Вторичка 4 Ом. 66 витков провод 0,9-1мМ по изоляции 1,1мМ. Шесть секций между секциями первичной обмотки, по три секции на каждой катушке. Соединены параллельно.

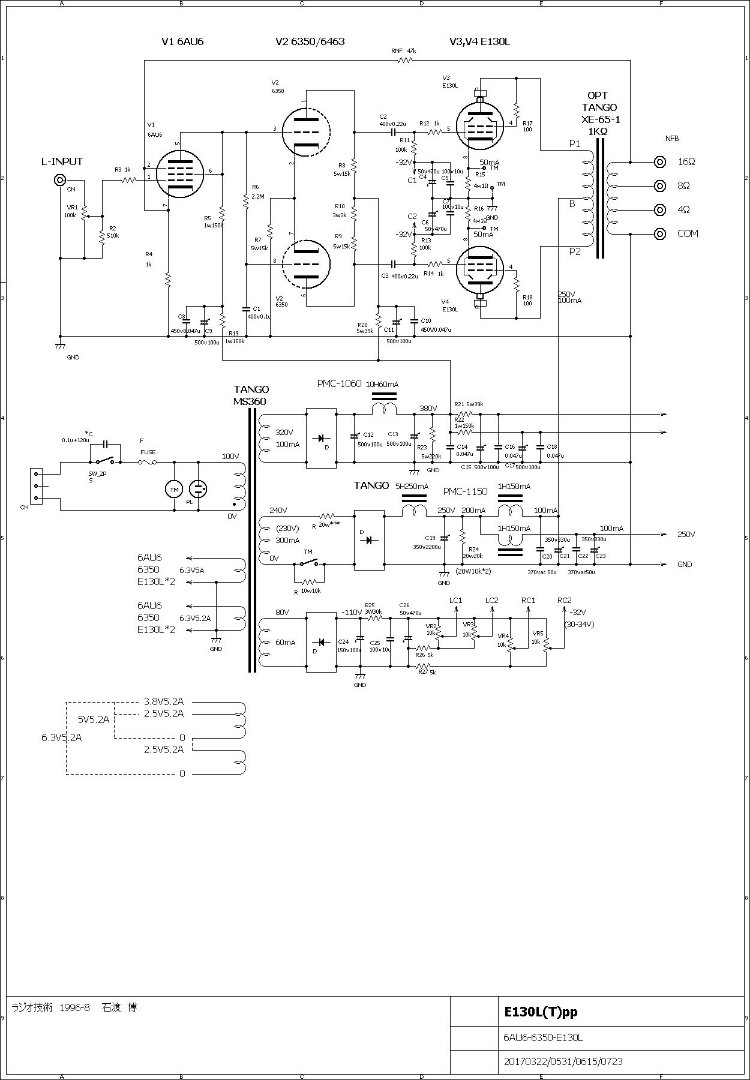

Более сложная схема (быть может - на перспективу).

[almantas]

Добрый день,

благодарю за столь хопоший усилитель - начал искать детали.
Вопрос - мощность сопротивления по 0.5 Вт?

[LinuxManiac]

Здравствуйте.
Да, все резисторы мощностью 0,5 ватта, кроме двух из них (R1 и R2) номиналом 5 ом в блоке питания - они должны быть на 2 ватта.

[RUS_D]

Доброго вечера всем. Редко я тут бываю - времена такие.
Но основываясь на многочисленных повторенных схемах и своих конструкций считаю чтио смещение на сетки ламп желательно делать немного по другой схемотехнике, так как та что выше предложена при плохих резисторах подстроечных приведет к выходу ламп из строя при пропадании контакта на движке резистора.

Я применяю такую схему (также вместо диодного моста часто применяется схема с удвоением напряжения)


PS прошу вважати це не критикою, а просто порадою...
