Усилитель JLH 1969

[Sid]

Всем привет. Подскажите какой фильтр поставить на ИБП и какие номиналы использовать?

Мені теж цікаво)

Если выходной, то примерно такой:
https://www.aliexpress.com/item/1005003 ... 1857376914
Однообмоточные кольцевые дроссели на распылённом железе примерно 10uH (размер сердечника и толщина провода зависят от силы тока).
Сильно ёмкими электролитами лучше не увлекаться, чтобы не вводить ИБП в перегруз на старте.
Есть попроще: https://www.aliexpress.com/item/4000322 ... 1857376914
На практике не юзал. Кто юзал - расскажите.

[m-shara]

Всем привет. Подскажите какой фильтр поставить на ИБП и какие номиналы использовать?

У меня есть готовые от разной техники с ИБП (принтеры, проекторы...). Я покрутил их, повертел как пристроить и пришел к выводу, что возьму нормальный комп.БП, вытряхну с него все ненужное, оставив там только входной фильтр. Прекрасно помещаются туда даже два ИБП на 9А. А выходные провода пропущу через феритовые кольца, взятые с того же принтера. Ну и напоследок китайская платка с емкостью 4700мкФ и блокировочными конденсаторами по ВЧ. Плюс этой конструкции еще в том, что ИБП оказываются экранированными. Ну а больше покажет осциллограф.

[Никита]

Добрый день, собрал усилитель как у вас, но на транзисторах 2sc5200. Играет очень тихо, что делать? Трансформатор выдает 19 в , ток покоя 2,2ампера. Что делать ума не приложу. Звук беру с компа. Акустика 4ома. И почему-то резистор который настраивает напряжение на плате, то он ничего не настраивает (не меняет напряжение) входной кондей 2.2, а выходной 10000, помогите, что делать?

[lgedmitry]

Добрый день, собрал усилитель как у вас, но на транзисторах 2sc5200. Играет очень тихо, что делать? Трансформатор выдает 19 в , ток покоя 2,2ампера. Что делать ума не приложу. Звук беру с компа. Акустика 4ома. И почему-то резистор который настраивает напряжение на плате, то он ничего не настраивает (не меняет напряжение) входной кондей 2.2, а выходной 10000, помогите, что делать?

а напряжение-то какое получается на плате?

[Никита]

9в

[lgedmitry]

хм... Может в монтаже чего перепутано? Или какой из транзисторов с маленьким усилением попался?

[Justas*]

Добрый день, собрал усилитель как у вас, но на транзисторах 2sc5200.

Как у вас, это у кого? Тут на 100 страницах, схем, как блох у дворовой собаки.
Правильно собранная оригинальная схема с исправными деталями, работает без каких либо проблем.
Бета отдельного транзистора на громкость не повлияет. Кус всего усилителя определяется цепью ОС.
Проверяйте исправность каждого транзистора, его распиновку. Исправность и соответствие номиналу резисторов и конденсаторов.
Ну и монтаж естественно.

[Никита]

Я собирал на белых платам с китая

[sub]

Проверьте транзисторы
Сам случайно один спалил после монтажа и плата не запустилась

Могли неправильно шайбы пластиковые поставить или собрать

Собака скорее всего там зарыта

[Никита]

Сей час обратил внимание, я перепутал распиновка 2n3055 и 2sc5200 перепутал базу с эмиттером, сей час перепаяю и посмотрю

[Никита]

После перепайки схема вообще перестала работать, транзисторы 2sc5200 исправны, коэффициент ы усиления 101 и 98, может проблема в транзисторах 2n2907 и 2n1711, я их заменил на новые кт 630 и кт313б

[Никита]

Что делать то?

[m-shara]

После перепайки схема вообще перестала работать, транзисторы 2sc5200 исправны, коэффициент ы усиления 101 и 98, может проблема в транзисторах 2n2907 и 2n1711, я их заменил на новые кт 630 и кт313б

Поставьте транзисторы что шли в комплекте. И детали тоже. Проверьте правильность распайки элементов (их там немного). Попробуйте настроить. Обычно у всех работает если не перепутаны детали (резисторы тоже). И только после этого можно заменять транзисторы и то по одному в схеме, каждый раз настраивая режимы. Ну и и наконец транзисторы выходного каскада.

[Никита]

Короче, громкость звука появилась после промывки платы от старого флюса, но теперь другой вопрос звук теперь с серьезными искажениями и имеется нехилый гул в колонках, как лечить?

[konog]

Добрый день, собрал усилитель как у вас, но на транзисторах 2sc5200. Играет очень тихо, что делать? Трансформатор выдает 19 в , ток покоя 2,2ампера. Что делать ума не приложу. Звук беру с компа. Акустика 4ома. И почему-то резистор который настраивает напряжение на плате, то он ничего не настраивает (не меняет напряжение) входной кондей 2.2, а выходной 10000, помогите, что делать?

У меня такой же конфиг, но питание 24 В играет отлично. Проверяйте может гдето не пропай

[m-shara]

Наконец то пособирал все нужное и начинаю составлять конструкцию. Вх.фильтр (от родного БП Dell, как и корпус) и два ИБП прекрасно поместились и будут закрыты оригинальными крышками. Справа внизу выпилил отверстие под гнездо ввода 220В. Компьютерный разъем при откручивании двух болтиков проваливается внутрь, что значительно упрощает разборку.

После настройки УНЧ, провода питания, идущие от ИБП на фильтры будут запаяны вплоть до самого УНЧ. Предохранитель решил оставить тот что на входном фильтре и не выносить наружу, что бы не было искушения поставить покрепче в случае перегорания, не видя ситуацию внутри.

[m-shara]

Компонировка тоже закончена. Осталось соединить блоки. А после разобрать и покрасить.

[LinuxManiac]

Это серьёзная слесарная работа.
Интересно рассматривать фото.
Поздравляю!

[m-shara]

Это серьёзная слесарная работа.
Интересно рассматривать фото.
Поздравляю!

Спасибо! Да уж! Большую комнату превратил в мастерскую. И сверлю, и паяю, и болгаркой режу, - хорошо что електросварка не нужна

[Adam]

А жінка шо каже?

[Sid]

Компонировка тоже закончена. Осталось соединить блоки. А после разобрать и покрасить.

Работа безусловно суръёзная, но, если честно, по внешнему виду это больше похоже на киловаттный сварочный аппарат, чем на десятиваттный усилитель, пусть даже и А класса. На мой личный взгляд - так перебор, но, безусловно "на вкус и цвет..." - без вопросов.

[m-shara]

А жінка шо каже?

Жінка нічого, а ось кіт недовольний, що одну з двох його кімнат забрав

[m-shara]

Компонировка тоже закончена. Осталось соединить блоки. А после разобрать и покрасить.

Работа безусловно суръёзная, но, если честно, по внешнему виду это больше похоже на киловаттный сварочный аппарат, чем на десятиваттный усилитель, пусть даже и А класса. На мой личный взгляд - так перебор, но, безусловно "на вкус и цвет..." - без вопросов.

Пошел по пути наименьшего вложения денег. А теперь, с 1-го мая отопление выключили так что надо быстрее проект запускать. А если честно, то надо брать готовый корпус с али и не париться.

[m-shara]

А это "начинка" БП. Осталось только распаять провода. ИБП поменьше - для питания задержки включения.

Вопрос по двум синим конденсаторам на разъеме питания, их похоже надо снять, т.к. это единственное место где средняя точка по 220 В сядет на корпус.

[PJK]

Вопрос по двум синим конденсаторам на разъеме питания, их похоже надо снять, т.к. это единственное место где средняя точка по 220 В сядет на корпус.

Если нет настоящей земли, убирайте их.

[Justas*]

Вопрос по двум синим конденсаторам на разъеме питания, их похоже надо снять, т.к. это единственное место где средняя точка по 220 В сядет на корпус.

Почему единственное?
В фильтре EMI, может быть так же сделано. Или выкусывайте конденсаторы, или крепите его к шасси через изолированные стойки.
В ИБП тоже есть конденсатор, соединящий "горячий" участок схемы, с общим проводом вторички. Его выкусывать нельзя.

[m-shara]

Вопрос по двум синим конденсаторам на разъеме питания, их похоже надо снять, т.к. это единственное место где средняя точка по 220 В сядет на корпус.

Почему единственное?
В фильтре EMI, может быть так же сделано. Или выкусывайте конденсаторы, или крепите его к шасси через изолированные стойки.
В ИБП тоже есть конденсатор, соединящий "горячий" участок схемы, с общим проводом вторички. Его выкусывать нельзя.

В фильтре земляная точка не подключена, а вот входной разъем в экране, который садится на землю по любому.

[m-shara]

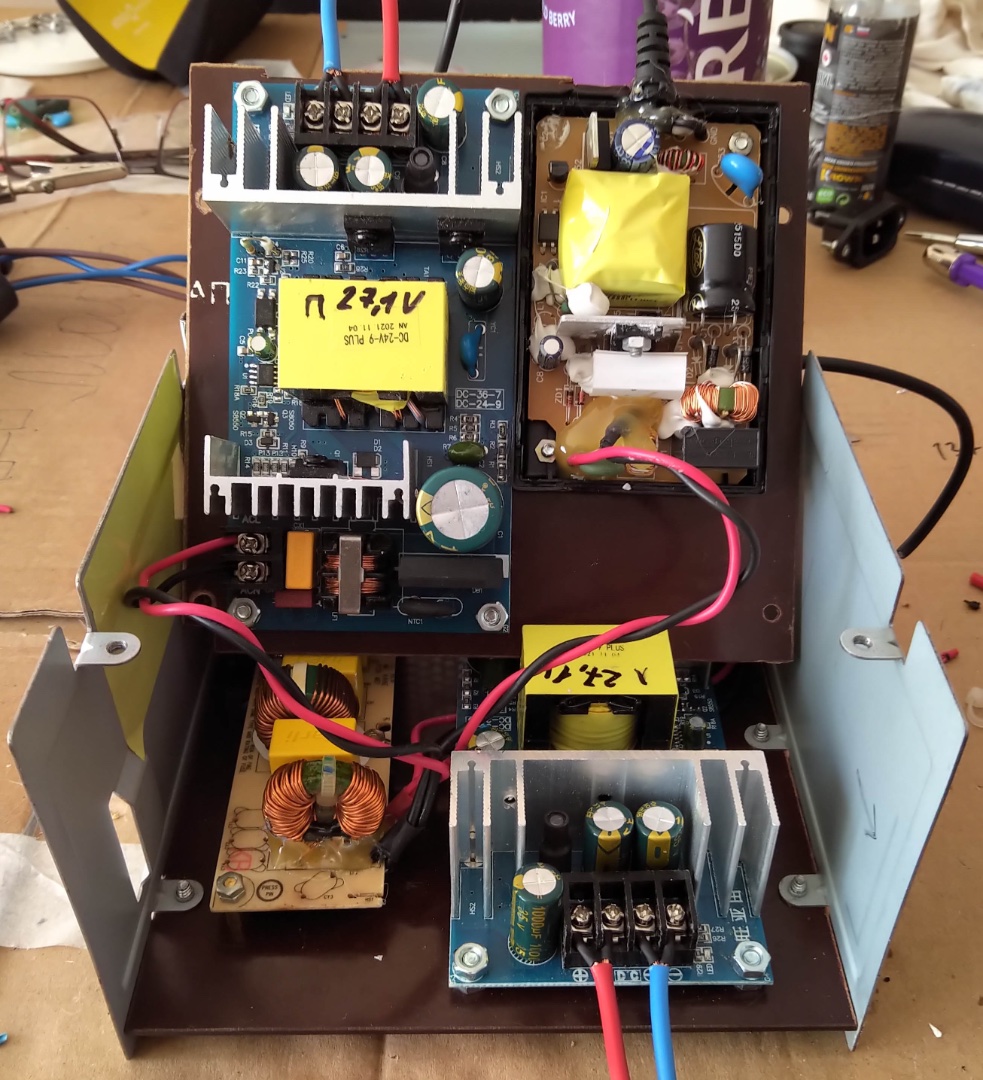

За два праздничных дня удалось хорошо продвинуться. Входной блок с тремя ИБП и фильтром закончен и можно закрывыать...

А также запаяны и разведены провода питания для самих УНЧ.
Ну и насверлил отверстий в нижней части корпуса.

Регулятор громкости будет на верхней части корпуса как и входные гнезда рядом. А вот где лучше смонтировать выходные гнезда?
Реально их разместить сзади на радиаторе по обоим сторонам корпуса против своих усилителей. Но это самое горячее место и кто знает как поведет себя китайская пластмасса. С другой стороны, наверное весь корпус будет горячий...

[billybons68]

Нашел идеальный ИИП для Худа.
RPS-65 — це високонадійне медичне джерело живлення типу зеленої друкованої плати потужністю 65 Вт із високою щільністю потужності на площі 3 дюйми на 2 дюйми. Він приймає 80~264 В змінного струму та пропонує різні вихідні напруги від 3,3 В до 48 В. Ефективність роботи зросла до 91%, а надзвичайно низьке споживання електроенергії без навантаження нижче 0,1 Вт. RPS-65 можна використовувати для проектування систем класу II (без FG). Надзвичайно низький струм витоку становить менше 100 мкА. Крім того, він відповідає міжнародним медичним нормам (2* MOPP) і EMC BS EN/EN55011, ідеально підходить для всіх типів медичного обладнання з рейтингом BF «контакт з пацієнтом».
https://www.aliexpress.com/item/1005004 ... 4itemAdapt

Ну "щільність " там така що комар носа не вткне. А за ці гроші я купив два по 90Вт, і "контактувати їм з паціентом" зовсім не треба.

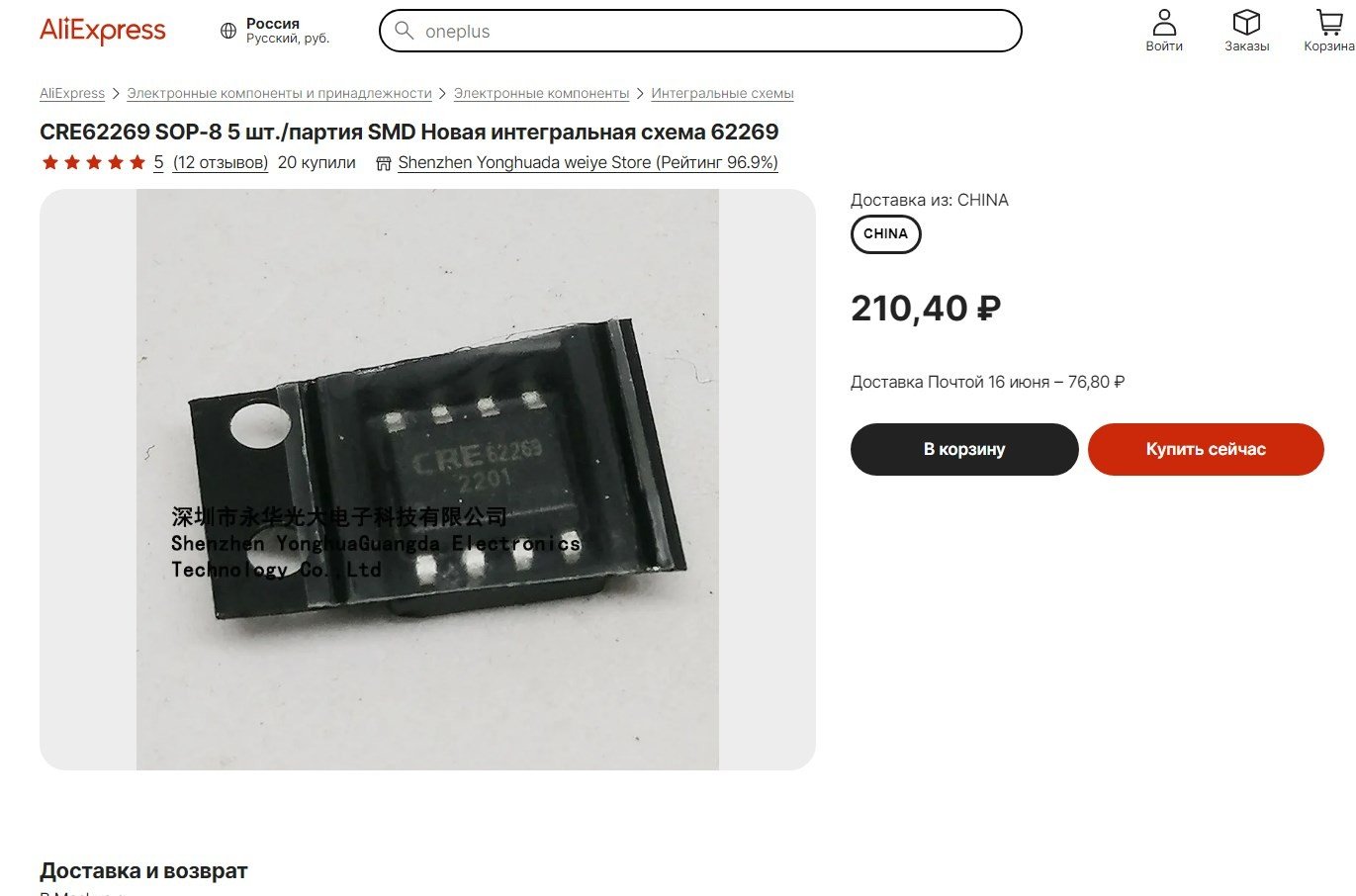

Я поставив два таких блока живлення,грілись мама не горюй,в кінці кінців здохла мікросхема на БЖ, в мене стоїть CRE62269.знайомий заказав на Алиекспрес,чекаю поки прийде...бо в продажу нема ніде..

[m-shara]

Радиаторы позволяют легко повернуть платы усилителя в настроечное положение.

Почему то загруженное изображение не четкое.
