Клон nСore от Юрия Игнатьева 400 Вт (2_051_LITE)

[Doctor Albert]

Так я выну разъемы с входа блоков усилителя, так возможно?

[Alex]

да и послушайте как оно будет

[Doctor Albert]

Нет никого рокота. И что мне делать дальше?

[Alex]

Отключите селектор, проверьте, затем регулятор громкости и так найдете проблему.

[Doctor Albert]

Спасибо, завтра буду заниматься. Спокойной ночи.

[Doctor Albert]

Доброе утро. Подскажите пожалуйста, где можно заказать плату и комплектующие для переключения входов? И как лучше оптимизировать входные цепи?

[Doctor Albert]

Фон и рокот появляются больше при подключении RCA кабеля от ЦАПа, при переключении на другой не подключенный вход рокот исчезает. При выдергивания RCA из гнезда, фон и рокот резко снижается.
PS. Извините за примитивные (глупые) вопросы.

[IT-Prof]

А попробуйте запитать селектор каналов от другого блока питания, так на всякий случай.

[lexey]

Где селектор покупали?

[Doctor Albert]

Селектор покупал вместе с усилителем в сборе. Этот усилитель купил на Авито, и уже полгода он у меня. Я его понемногу переделываю после рук "профессионального сборщика". Вначале перепаял все места убогой пайки, потом переложил и скомпоновал силовые и сигнальные провода, нужно было изначально купить и собирать по блокам, как все нормальные люди, но ведь хотел сэкономить, по цене он был немного дешевле, чем блоки по раздельности. Продавец отдавал срочно, "на операцию деньги собирал". Вот так и столкнулся с этим "геморроем".

[Doctor Albert]

Конечно попробую подать питание от другого блока питания, но если вы бы мне подсказали, где заказать новый селектор входов, было бы еще лучше. Заранее благодарен.

[lexey]

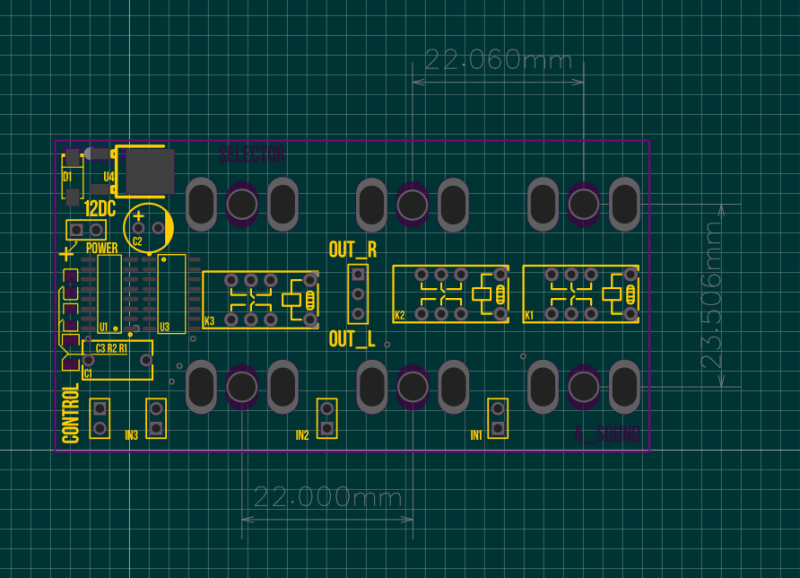

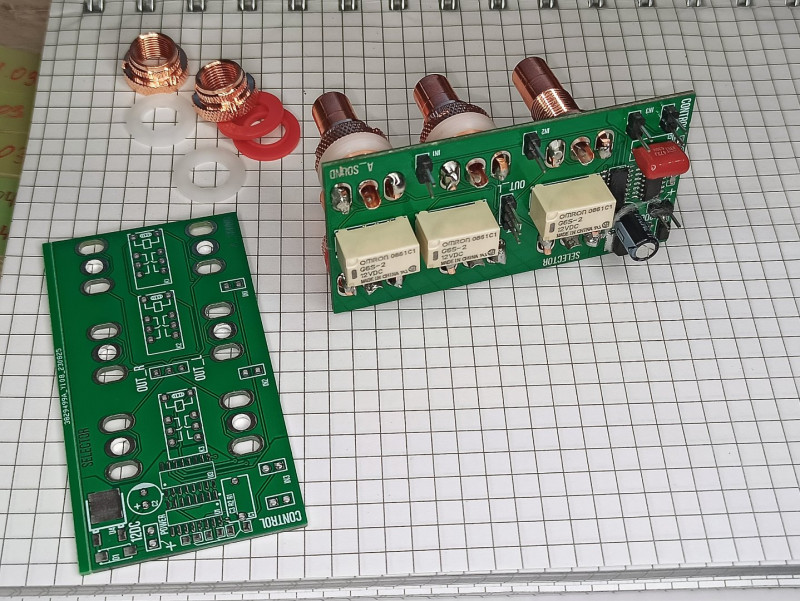

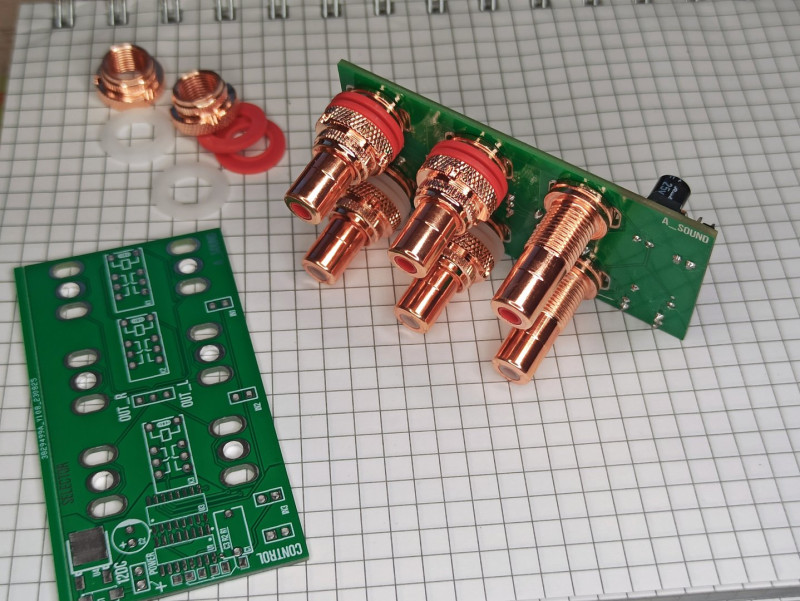

Я вот такие сам делаю, но он по отвестиям RCA скорее всего к вашему корпусу не подайдет.

[Doctor Albert]

А вы не могли бы мне расстояние между входами RCA измерить? Может он подошел бы? Сколько он будет стоить?

[lexey]

22мм на 23,5мм между отверстиями.
Цену я не считал пока.

[Doctor Albert]

Спасибо. Посмотрю подойдут ли они мне. Напишу позже. Цену потом назовите.

[Doctor Albert]

Может все таки мне кто-нибудь подскажет как отдельно заказать плату селекторов входов?

При отключенном входе (снятые входные провода с плат) фон всё-таки есть, но он очень небольшой. При включении любого провода, даже с выключенным источником фон слышимый даже рокот какой-то 50 Гц частотой, буду стараться отключать и отпаивать чтобы определиться на каком участке образуется "антенна" для сетевой частоты. Знатоки, помогите советом, замучал меня этот рокот.

[makstex]

Может все таки мне кто-нибудь подскажет как отдельно заказать плату селекторов входов?

При отключенном входе (снятые входные провода с плат) фон всё-таки есть, но он очень небольшой. При включении любого провода, даже с выключенным источником фон слышимый даже рокот какой-то 50 Гц частотой, буду стараться отключать и отпаивать чтобы определиться на каком участке образуется "антенна" для сетевой частоты. Знатоки, помогите советом, замучал меня этот рокот.

Разберите усилитель на отдельные модули, вытащите платы из корпуса, оставьте один канал, проверьте. Тут как бы всё решается методом "бобра", то есть исключением.

[Doctor Albert]

Спасибо друзья за участие и советы по решению моей проблемы. Все получилось, петля массы найдена и устранена. Наслаждаюсь музыкой, чего и вам желаю.

[aleksnet07]

Jek001973 привет так я с вами и не спорю по вашим данным если перевести на 4 ом.мощность должна быть около 150вт.извините но на такой мощности он должен был взорвать мои s90-4ом.или нет?

Вы меня заинтриговали, пошел померил:

При входном синусе 2В на 8 Ом нагрузке
- выходное U 42.5В, I 4,3А - т.е. 182,5 ВТ

При входном синусе 2В на 4 Омах нагрузки - не знаю.

Одолжил знакомому свой усилитель, у него с90. Ваще говорит фигня. Не поверил. Громкость на максимум. Пришел послушал.
Да, громко. Но с такой мощностью он их спалить должен был.
Стало интересно. Померил.Подал на вход 1кгц. На входе при наряжении rms 1V на нагрузке 4 Ома 32В. Дальше клиппинг.
Итого 256 ватт. Питание усилителя 48 В. Вроде все ок. а чего это тогда S90 не убиваются? Сколько у них там ватт ?

[aleksnet07]

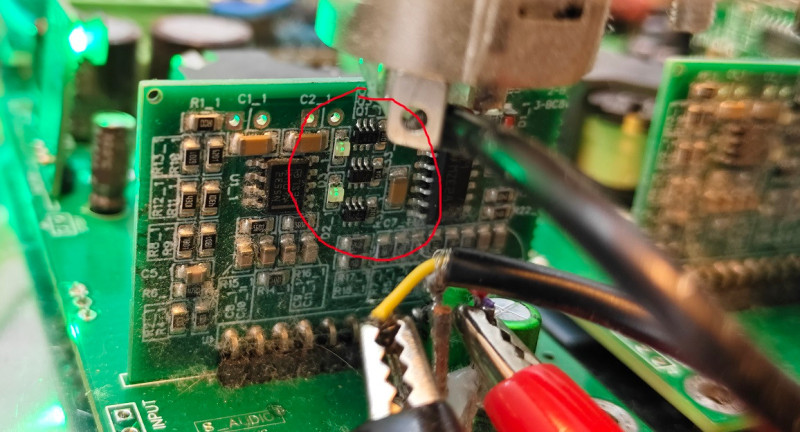

И еще вопрос, какое максимальное входное напряжение можно подавать на усилитель.
У меня при Vrms 1V начинают мигать светодиоды. Это напряжение на балансном входе.

[uriy]

а чего это тогда S90 не убиваются? Сколько у них там ватт ?

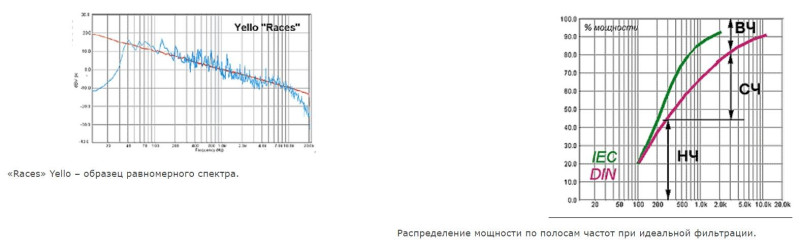

многое зависит от стиля музыки т.е. от распределения мощности по частоте сигнала. Обычно в музыке основная мощность находится в НЧ диапазоне, и если вы в Ы90 выкачиваете 200Вт музыки на НЧ канал, то НЧ динамику ни чего не будет, он там очень дубовый и спокойно выдерживает многократный перегруз по входной мощности. Но если в музыкальном сигнале 200Вт приходится на СЧ диапазон, то уже есть риск спалить СЧ динамик, ну а 200Вт на ВЧ точно спалит пищалку, впрочем как и жёсткий клипинг выжигает ВЧ динамик.

[Justas*]

Стало интересно. Померил.Подал на вход 1кгц. На входе при наряжении rms 1V на нагрузке 4 Ома 32В. Дальше клиппинг.
Итого 256 ватт. Питание усилителя 48 В. Вроде все ок. а чего это тогда S90 не убиваются? Сколько у них там ватт ?

Чтобы убить, нужно было не нагрузку, а саму S90 использовать.
1кГц это частота средника, 15ГД-11. Амплитуда на этой частоте, практически не ограничена его полосовым фильтром. Я думаю, с 256 ватт секунд 10 он бы прожил, если бы ещё раньше не выплюнул диффузор.
Ищите проблему в Uвых. источника.

[Sous]

Светодиоды начинают немного подсвечиваться, когда напряжение на выходе приближается к напряжению питания, на 3-4В.
С другой стороны, если взять дешевый усилитель на 100Вт и навалить ему 150, с 10%искажениями перераспределение мощности в СЧ/ВЧ диапазон за счет гармоник субъективно сделает звучание намного более громким, чем 200Вт с искажениями 0,01% Ну и по этому и сразу колонки не горят

[aleksnet07]

ну и отличненько. У меня мой усилок лайт версии пашет с ноября 2020 года как часики.

[vlad62]

Вообще то сч и вч динамики фильтром сильно ограничены по мощности, из 200 ватт на сч обычно 50- 100 вт остаётся, на вч 10- 40 ватт

[Justas*]

Фильтр в полосе пропускания ничего не ограничивает. Разве что если последовательный резистор или L-pad стоит.
Ограничивает спектр музыкального сигнала.

[aleksnet07]

По поводу максимальнжого напряжения питания

Напряжение питания, мин-макс, В: +/-30 до +/-60

а ничего что в модуле конденсаторы 270мкф на 63 В ?

[Sous]

Что вас смутило?
При стабильном напряжении можно подавать и 60В.

[aleksnet07]

Ну значит порядок.
Я думал что с запасом ставится.

[Sous]

Номинальное напряжение 50В, 60 это максимум. Любой прибор эксплуатировать на границе допустимых возможностей нужно с осторожностью.

В целом, для качественных конденсаторов на 63В пробой наступает примерно с 85В за минуту-другую. 65В неделями будет держать.
