Усилитель JLH 1969

[IT-Prof]

Я бы экранировал провода сигнальные.

[Lektor]

Неее.... так дело не пойдет. Я бы убрал непонятные радиаторы барабули. Нужно убрать макароны. Сигнальные провода как минимум сплести каждый с земляным в плотную косичку или проложить экранированные провода. Украшалку пока отключить до полной настройки усилителя.
Есть возбуд или нет, покажет только осциллограф.
На выходе ИБП нужен пленочный конденсатор 0,47-10мкФ, из хороших.
Если этот усилитель не впечатляет, дело не в усилителе в принципе, а в его реализации. Правильно собранный и настроеный усилитель не может не радовать. Его повторила огромная масса народу, видавшая виды. Как правило оценка звучания высокая.
Мы с вами. Все будет хорошо! Творческой удачи!

[Den73]

Сигнальные провода идут через реле на которых организован селектор входов. от реле до плат длина маленькая, сплетены с земляным, думаю можно без экранирования. макароны все к сигнальным не относятся и от другого источника 12в. Радиаторы барабули приделаны с целью принудительного охлаждения при температуре выше 60 град. (вентилятор будет). Всё лишнее попробую отключить. На выходе ИБП стоит 2200мкф и плёнка 1мкф. Я тоже думаю что всё дело в кривых руках, а не в схеме)) Спасибо за поддержку, иначе полетело бы всё в окно))

[Lektor]

2200мкФ не нужен и по-моему вреден. Я убрал электролиты. Без них звук легче.

[CB0Jl04b]

а что у вас там прямо под регулятором громкости?

[CB0Jl04b]

а рэлюхи это похоже, думаю надо их от РГ смещать куда нибудь или экран городить из нержи тоненькой

[CB0Jl04b]

и это лампы у вас от того же источника питаются что и УМ?

[Den73]

Под РГ релюхи на которых выполнен селектор входов. От источника 24в питается только усилитель и эти реле. Реле бистабильные. Все остальное от 12в питается.

[Илья]

Всем привет! Вопрос такого плана, как убрать высокочастотные помехи и наводки от импульсного БП, читал что Лектор советует поставить дроссель и два кондера на выход ИБП, вопрос какой дроссель по параметрам, с какого кольца по размерам его можно (лучше) сделать, и какой провод нужно? Зарание спасибо. П.С. купил собраные платы на транзисторах Тошиба, парень с Житомира делает, очень хорошие получились. Также купил импульсный китайский блок питания на 24в. Подсоединил выставил ток покоя 1.2 А , звук классный! Шума практически не было, еле слышно когда ухо к пищалке приставить. Но тут думаю усовершенствую и заказал на Али ИБП помощнее, и специально разработаный для УНЧ, подключил и оказалось что он шумит( писк в пищалках) сильнее предыдущего, вот теперь и думаю как сделать к нему фильтр ВЧ.

[Alex]

Привет, а какой блок купили?

[Lektor]

Берете любое феритовое кольцо с БП компьютера, размером с пять копеек. Мотаете миллиметровым (плюс-минус) проводом витков десять.
У меня сейчас ИБП работают без дросселей. Стоит только шунтирующий пленочный конденсатор. Его влияние на звук очень заметно. Можете пробовать разные типы, бумагу, пленку, слюду, что вашей акустике понравится.

[Alex]

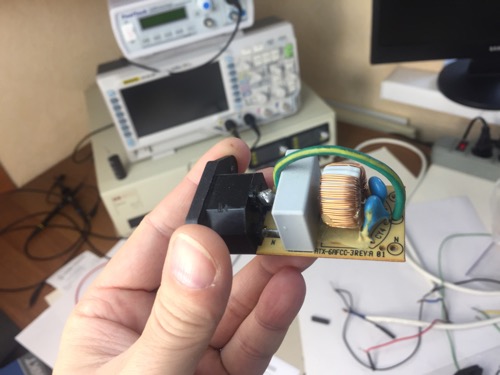

Или с нерабочего блока питания от компа можно взять


[Илья]

Сначала подключил к ИБП как у Алекса на видео все было вроде норма, у него оказалось есть катушка на выходе, и шум был минимален, точнее низкочастотного гула вообще не было, а когда близко подносишь ухо к вч динамику то немного был шум , именно шум а не писк.Но этот ИБП почемуто не держал нагрузку сильно грелся и начинал пищать трансформатор на плате...вообщем жесть . И потом я решил, купить на Али ИБП побольше помощнее, спациальный для УНЧ..он вообще начал сильно пищать в вч динамиках, выпаял катушку с первого блока и допаял два кондера по 1 мкф , подсоединил- писка меньше но он есть если ухо вплотную к вч динамику поднести, может так и должно быть..Или я плохой фильтр спаял, попробую фотки подкрепить для наглядности.

[Илья]

не пойму как фото добавить..подскажите

[Alex]

Уменьшить размер если большая и добавить во вкладке вложение

[Илья]

За советы спасибо! Буду пробовать на кольце сделать. И еще есть идея сделать двухполярный вариант 2003 или 2005( они наверное одинаковые), тоже хочу сборки купить готовые и ИБП к ним подключить.

[Lektor]

Фильтр устраняет мусор в звуке. Писка вы не должны слышать, т.к. частота ШИМ очень высокая.

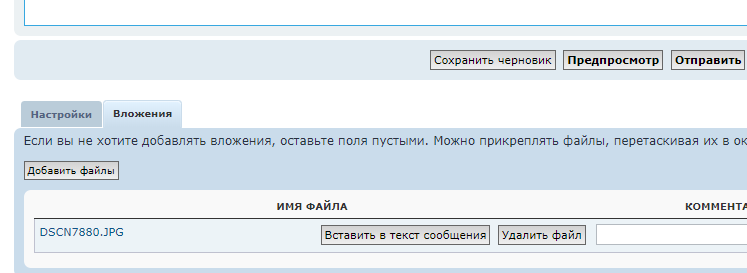

Картинки можно вставить перетаскиванием. Откроется вкладка вложения. Указываете курсором место и нажимаете "вставить в текст сообщения"


[Илья]

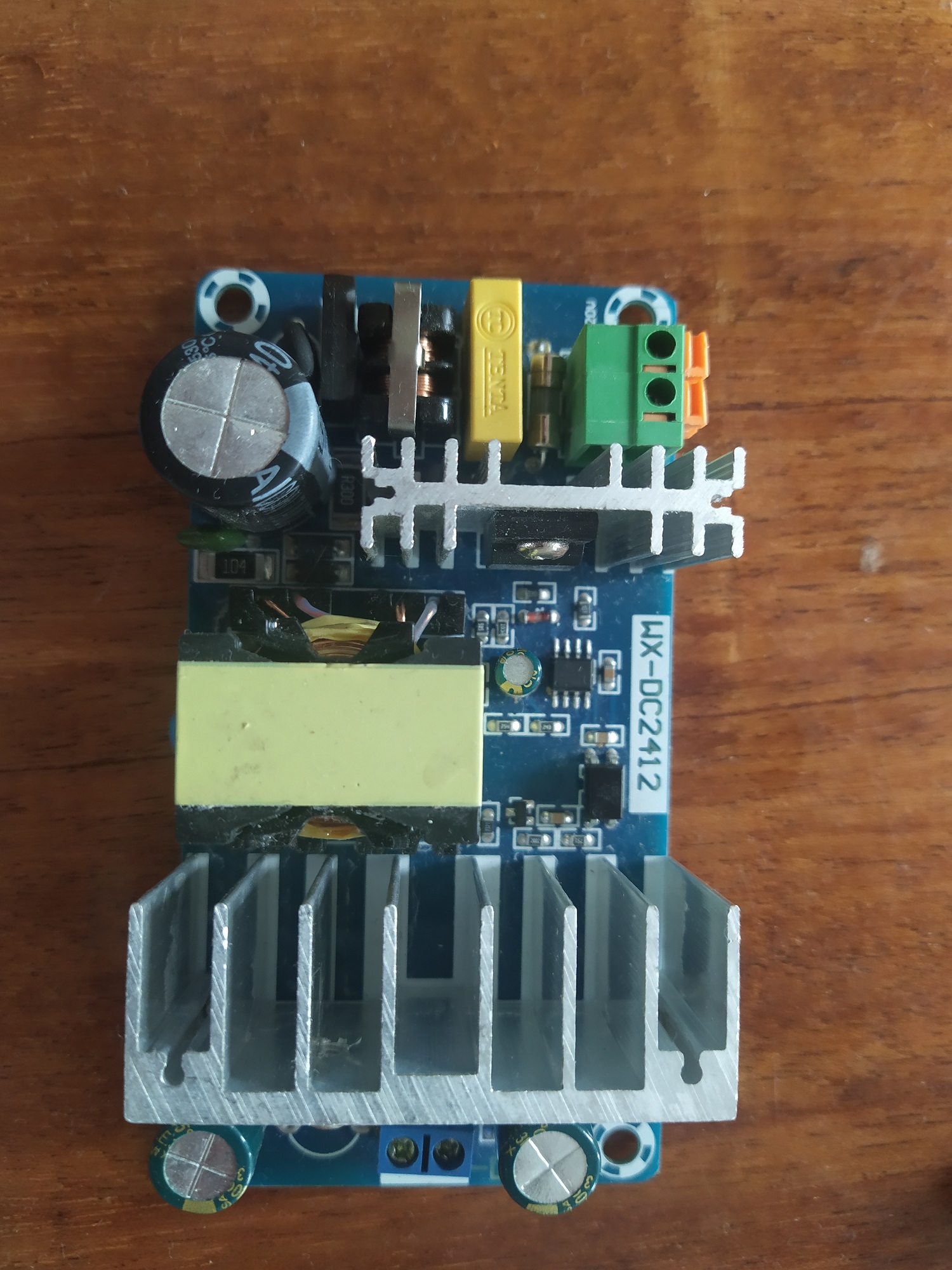

вот первый ИБП


[Илья]

Это первый ИБП

[Илья]

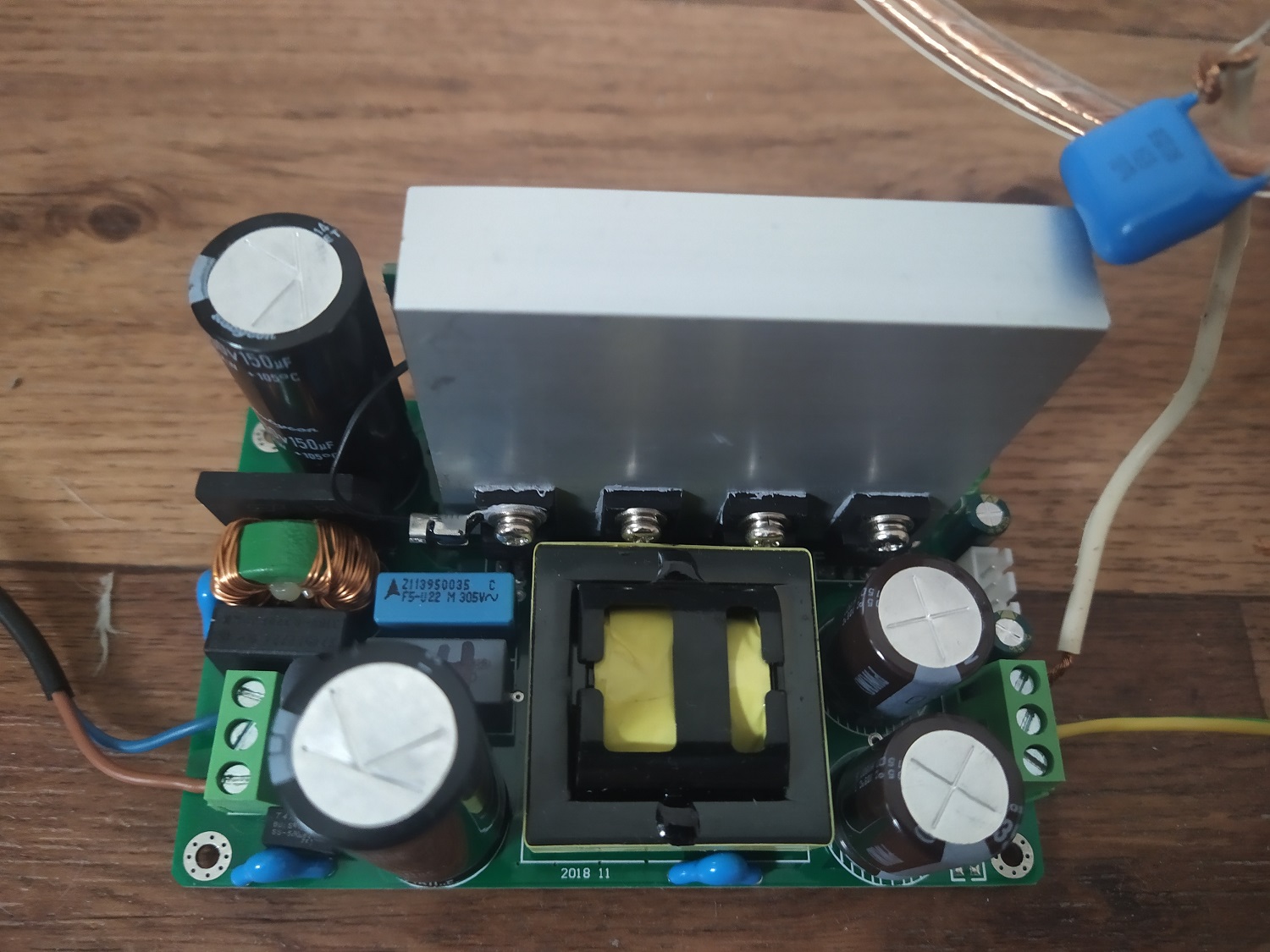

а это второй напряжение +/- 24 вольта. Взял питание с него однополярное +24 вольта. Что интересно получилась просадка до 22 вольт, с первым однополярным такого не было..

[Alex]

А какой у вас ток покоя?

[Илья]

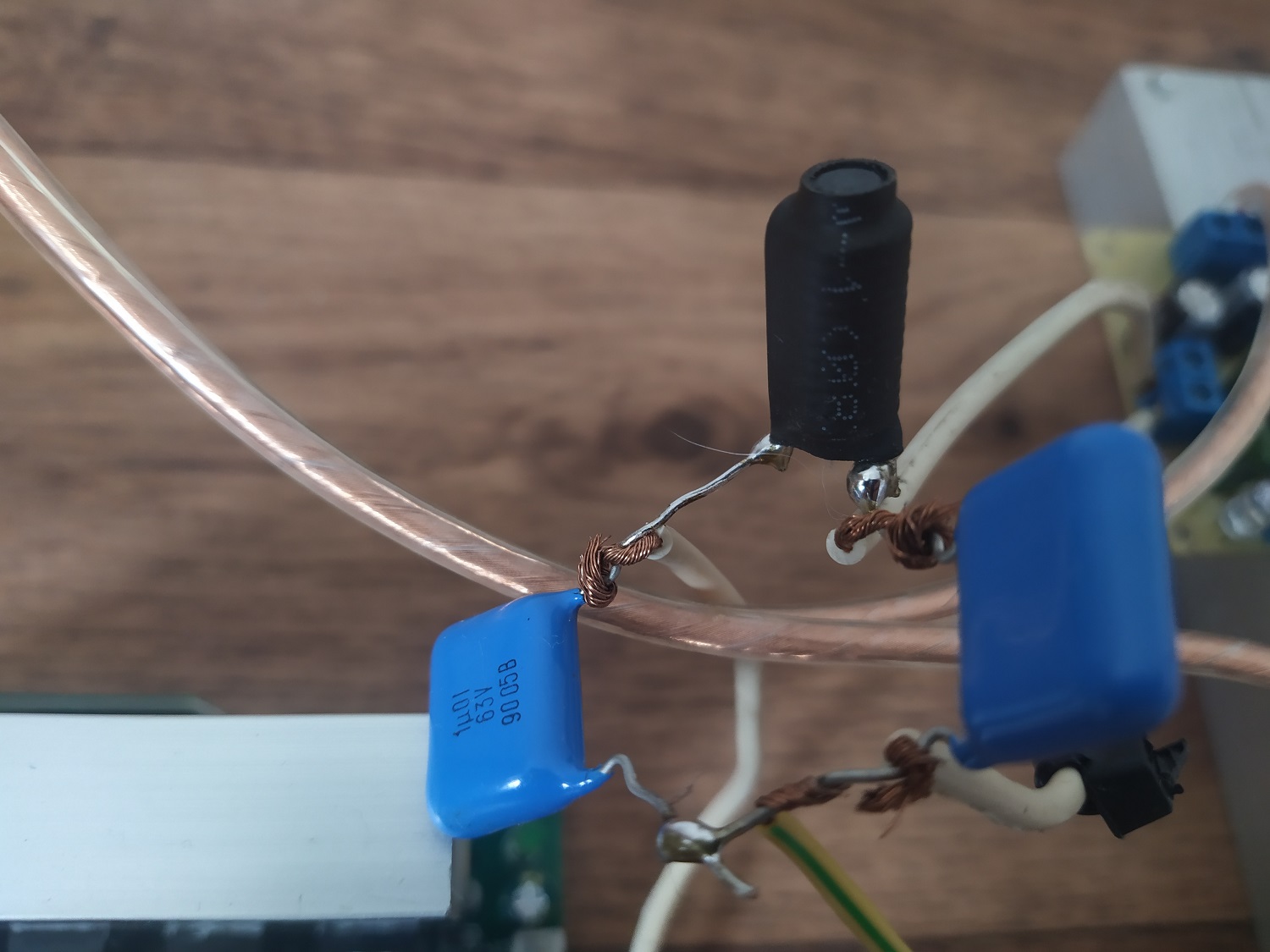

а вот фильтр, колхоз конечно, но пока так, без красоты)). Катушку водно черную,это с первого ИБП выпаял.

[Илья]

только что еще раз послушал пищит зараза)). Ну где то килогерц 5 примерно, что за ерунда..

[Илья]

а вот сами платы усилителя, собранные хорошо , качество на высоте.Звук класс!

[Илья]

И еще вопрос к специалистам, какие приборы нужно в первую очередь для настройки УНЧ, что лучше применять программу RMAA, или осцилограф, или это все необходимо что б серьезно этим заниматься. Просто сейчас думаю что покупать из приборов. Наверное в идеале нужно и то и другое. Просьба к Алексу сделайте видео как пользоваться RMAA, как вообще подключать УНЧ к компу для таких измерений.

[Lektor]

Хотелось бы глянуть на конструкцию целиком.

[Илья]

Попробую на выходных, привести в порядок, тогда скину фотки. Но пока все навесным монтажом, корпус еще надо хороший купить, думаю с Али заказать, нашел там классные но цена кусается за доставку. Еще есть мысля купить метр радиатора, нарезать нужных размеров и самому сделать корпус, но боюсь может колхоз получиться, а хочется красиво)). Вообщем работы еще много, но нужно все довести до уровня, упаковать в хороший корпус и спокойно слушать). С дросселями пошаманю, отпишусь о результатах.

[Lektor]

Мне не для любования фотки нужны, а понять откуда у вас писк.

[IT-Prof]

может быть возбуд

[sanktym30]

Подойдет ли https://supereyes.ru/catalog/Power_supp ... _5A_120Vt/ такой блок питания для усилителя из вашего набора?
