Усилитель JLH 1969

[Lektor]

Да, по мощности проходит. Как он по качеству не подскажу. Они сконструированы для питания светодиодов. На перспективу хорошо прикинуть два блока питания, поканально.

[Илья]

Добрый вечер, да я тоже сначала думал такие блоки питания задействовать, по роду деятельности часто их на LED подсветку ставим, но подумал что лучше специализированный для унч купить, а по факту он свистит. Может возбуд из-за того что он двухполярный +-24 в., а я задействовал только одно плечо + 24 в.

[Илья]

Кстати да , по отзывам на Али он действительно идёт без фвч на выходе, может по этому и свист. Вообщем думаю по любому нужно хороший фольтр фвч делать ему на выход

[sanktym30]

Есть ли разница между 2N2907 и 2N2907А?
Может быть есть готовые решения для питания подобного усилителя? Собирать на трансформаторе выходит дороговато и для первого раза сложновато.

[Alex]

Lektor собирал же в этой теме на импульснике, посмотрите. Я также тестировал с импульсным, ни каких небыло свистов.

[Lektor]

Брал вот тут. Если средства позволяют берите два, по одному на канал.

[dr.gleb]

Всем привет. У меня работает на одном блоке питания и ничего не свистит. По питанию добавлены ферритовые кольца и разведена земля в одну точку. https://aliexpress.ru/item/32940714974. ... 33edxpxNNK Этот у меня. Со временем добавлю второй.
От желания влепить торы- отказался полностью.

[IT-Prof]

Торы это уже в прошлом, согласен.

[Илья]

Вообщем буду заказывать с Али осциллограф приставку, и искать причину возбуда, так будет правильнее всего. Будут результаты отпишусь. Всем спасибо за советы!)

[Lektor]

Можно проще. Подключить линейный блок питания или аккумулятор и послушать, будет ли писк.
Я свой осциллограф приставку продал. Не показывает он мелкие детали.

[Илья]

Буду пробовать делать фильтр на ферритовых кольцах, может удастся победить, а по осциллографу думал прикупить недорогой чисто для настройки унч , а приставка говорите плохо измеряет? На Ютубе ролики смотрел Хантеки вроде неплохие из китайских.

[Lektor]

Китайский осциллограф лучше, чем ничего.

[rotor123]

Осциллограф нормальный стоит не дешево. Нужно сначала определиться, для каких он целей и как часто будет нужен, сколько за него готов человек заплатить- до покупки. А чтобы посмотреть-понять достаточно китайца.

[Lektor]

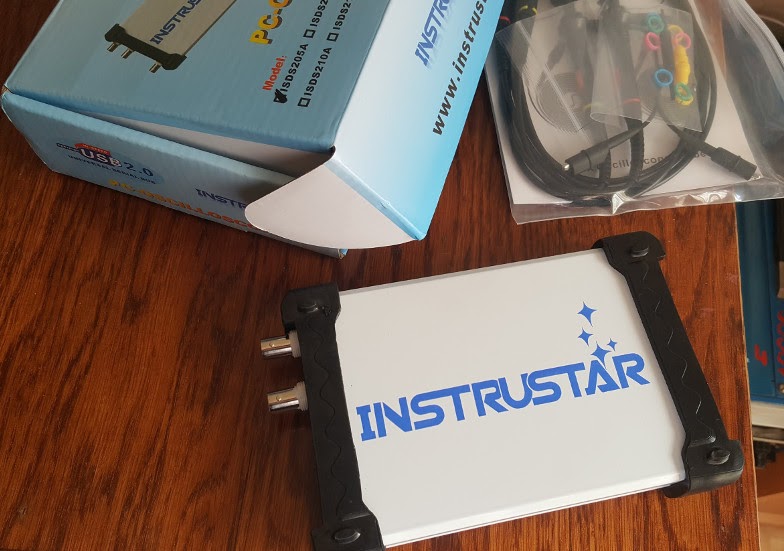

Что мне не понравилось - это при просмотре меандра старый осиллограф показывал выбросы на фронтах, что свидетельствует о звоне и возможном возбуде. Так вот на приставке ISDS205A этих выбросов не было вообще. Мне такой девайс не интересен. Беспорно он очень удобен, но такие казусы меня не устраивают.
Опять же - это лучше, чем ничего. Кроме осциллографа можно смотреть спектр гармоник.


[Илья]

Вот такой именно и думал купить... спасибо что рассказали. Может тогда советский как нить недорогой прикупить, они наверное поточнее будут

[Lektor]

Если в хорошем состоянии, то да, лучше и дешевле.
Эти приставки для автомобилистов или компьютерщиков. Там форму сигнала посмотрел и уровень, и все! А нам еще всякие выбросы, помехи высматривать.

[Илья]

Ну все тогда буду искать советский, эх хорошо что есть такие форумы

[Alexa]

Добрый день. Очень заинтересовал этот усилитель, и хочу заказать себе такой только смущает всего 10ватт, на али видел 4 транзистора в ряд 22вата пишут и схема Hood 2003, а как можно в этом увеличить мощьность если купить таких например по 2 на канал как соединять если возможно? Не пинайте сильно ногами не разбираюсь как чего правильно подключать и очень об этом жалею столько всего самому можно было бы делать, мои познания что такое +- и могу отличить по виду резистор конденсатор, и транзистор, а вот как это все работает хз, но мечтаю собрать такой усилитель сам чисто по пошаговой инструкции .

[Alex]

Напишите какая у вас акустика? Если не слабо чувствительная, то мощности 1969 вам будет достаточно. Собрать, если умеете паять, то получится, усилитель простой, единственное покупайте уже собранные платы а не кит наборы.

[Lektor]

Даже с полочниками комфортная громкость - это 1-2 Ватта. Особенность класса А - это постоянное потребление тока, независимо от громкости. При мощности 20Вт на канал он будет потреблять 200-250Вт из сети. И вот вы слушаете на 2-х ваттах, остальное вываливается в тепло. Радиаторы должны быть как батарея отопления. Поэтому 5Вт на канал - то что нужно.

[Alexa]

Акустика не именитая но на мой слух играла хорошо, осталась от проданного авто, вроде как чувствительная:
Hertz
Серия Hi-Energy
Количество полос 2
Размер в мм 5" х 7"
Пиковая мощность, Вт 200
Номинальная мощность, Вт 100
Частотные характеристики, Гц 45 - 22000
Чувствительность, дБ 92
Глубина, мм 90
Под нее мне надо будет сделать кабинеты. У Alex Heco конечно очень красивая и думаю по звуку тоже на уровне, даже слушая в наушниках звук нравится не знаю как это но наверно микрофон хорошо передает. Но я пока не могу себе такую позволить вот и приходится лепить из того что есть. Выставил на продажу свой старый музыкальный центр Sony на ОЛХ, как продастся закажу себе платы усилителя и БП. Слушать его уже не могу перерос в звуке, хочу качественного звука. А платы буду брать собранные так меньше возни и меньше вероятность что китаец что то забудет доложить в набор. Хотел посмотреть про регулятор громкости Никитина, поискал в интернете и мягко говоря удивился такой бешеной стоимости в 900грн. У китайцев на али что то похожее на реле стоит тоже от 31$. Пока перехотел. Регулятор получается дороже усилителя. Самый дешевый вариант встречал на каком-то Харьковском форуме несколько лет назад продавал человек по 15$ и сказал остатки. Я так понимаю можно и без него просто например с телефона громкость регулировать? Телефон у меня пока самое звучаще устройство с ЦАП ESS слушать буду с него.

[hottab]

Готовые платы... ну, не знаю... возможно...
Но!
У худа есть один нюанс: подбор деталей. Большинство отзывов восторженные, но есть и "ничего особенного. Усилитель, как усилитель".
Я не буду касаться подбора конденсаторов/резисторов (это тоже имеет значение), остановимся на транзисторах.
Выходные должы быть подобраны в пары/четверки - с этим практически никто не спорит. Драйверный транзистор должен быть с максимально возможной бетой - тоже, входной должен быть с еще бОльшей бетой+малошумящий - аналогично.

А теперь немножко из личного опыта: заказал кит-1969 ( самый популярный здесь ), результат:
1 - С выходными, можно сказать, отчасти повезло: видимо, таки честная моторола, судя по форумам, людям достаются ST. Но! У трех бета 142-120, у одного - 80. (Да, измерения были не академические, но все-таки.)
2 - драйверный - 2N1711 - 170-с_чем_то - ну, не фонтан, но со скрипом приемлемо.
3 - входной - 2N2907- 121 (Серьезно??!! Ребята, вы прикалываетесь?! У выходных бета больше!)
Словом, я так и не стал собирать этот кит. Взял просто платы, сам подобрал детали, получилось шикарно!

Так что я бы повторил совет очень многих на совсем разных форумах: китайские платы брать можно, есть весьма достойные реализации, а вот кит - ... ну... не очень... лучше самому. А уж за готовые я просто молчу. "Вы можете сказать, чего они туда плеснули?" (с).

Итог: если сильно свербит, можно взять готовый, но не спешите разочаровываться, но лучше взять платку (пару), подобрать комплектуху самому, и собрать - при разумном подходе результат не разочарует.

PS: Я брал вот такие платки:
https://www.ebay.com/itm/2pcs-JLH-1969- ... SwfrJbYoF1
Резисторы - металлопленочные, обычные, конденсаторы - nichicon серии PW (низкоимпедансные, но не аудио), в питании - SAMWHA "For Audio"
, выходные - MJ15003 какого-то неизвестного производителя, но по параметрам вполне: бета больше 180, драйвер - 2CS2331 - бета больше 200 (точно уже не помню), входные - BC556 (бета больше 400 ) - результат - очень и очень.

[Alex]

Это был совет тому кто слаб в электронике не всем

[hottab]

Я так понимаю, тем, кто силен в электронике, советы вообще не особо нужны - сами разберутся, разве не так?

[Alex]

Думаю всего знать не получится, даже если ты спец в электронике дельные советы всегда полезны, некоторые очень экономят время.

[hottab]

Это правда. И не только время, но и силы, деньги.....

[Lektor]

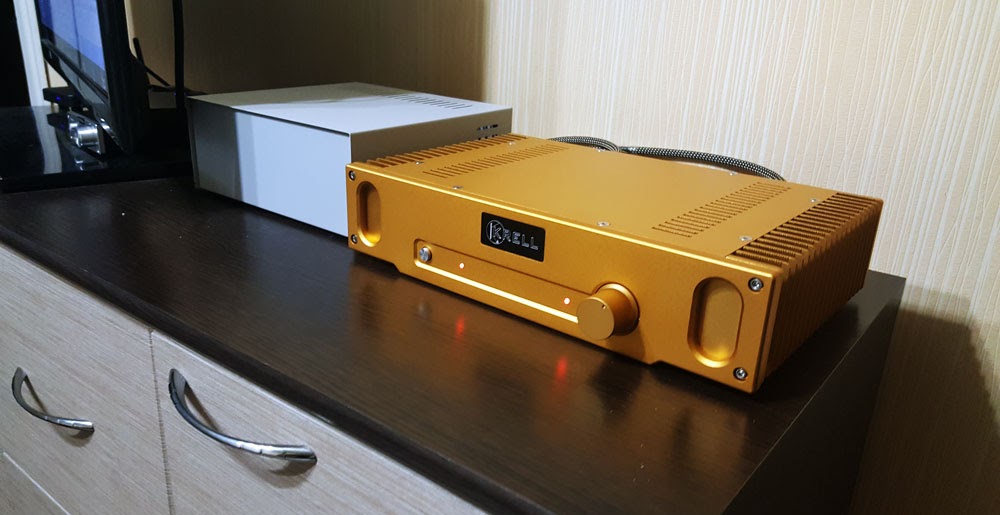

Я слушал готовый в корпусе китайский вариант, то очень понравился. А человеку не подошел к акустике. Продает на ОЛХ

[Canny]

Кстати вариант, для тех, кто не умеет держать паяльник, интересно, как там звучание и характеристики? На чем то китайцы по любому сэкономили.

[Lektor]

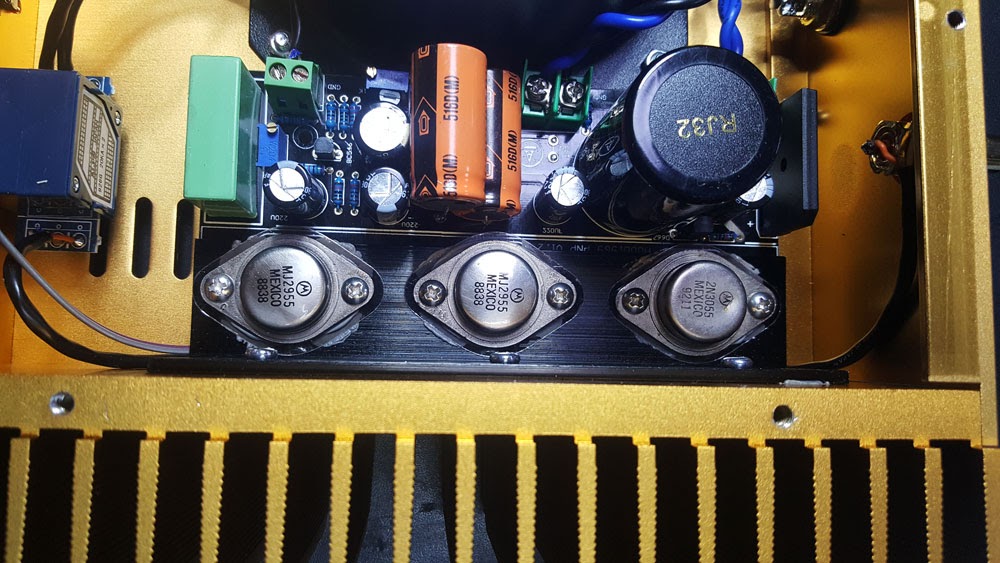

Не экономили особо. Стоит отличный трансформатор. Отдельные обмотки на каждый канал и поканальная фильтрация электронным фильтром.
Транзисторы из разных партий. Подбирались или нет проверить без выпаивания невозможно.
Звучит очень хорошо, многих удивит. Все аккуратно собрано в красивый корпус. Взял бы себе, но у меня уже этих коробочек.....



[hottab]

Простите, а почему из разных партий? 8838 оба. Насколько я понимаю, это одна партия, нет?
А третий - так вообще другой проводимости.
Судя по всему, это "перевернутый" JLH, PNP на выходе.
Ваши отзывы мотивируют попробовать.
