Усилитель JLH 1969

[Lektor]

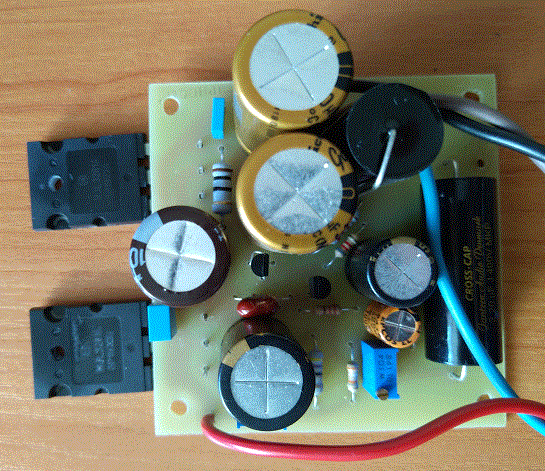

На фото один канал. Транзисторы выпуклые, на другом канале шляпка ровная.
По отзывам, при применении PNP транзисторов, звук значительно лучше.
На 2N3055 по идее собран электронный фильтр или умножитель емкости, электронный дроссель, кто как называет.

[Roman]

Всем привет !
Заболел данным усилителем, поэтому заказал у китайцев JLH 1969 c выходными транзисторами 2N3055, хочу при сборке сразу заменить их. В наличие имеются 4 штуки 2sc5200 с буквой О (параметры не мерил, но покупались не в Китае). Кто-нибудь пробовал их ставить ? Пишут, что они самовозбуждаются, как проявляется это возбуждение (слышно ухом или нужны приборы)? Или вообще не эксперементировать, а купить сразу MJ15003G ? Спасибо.

[Lektor]

Нужны приборы и транзисторы лучше мерять и подбирать в пары - это сказывается на звуке.

[Den73]

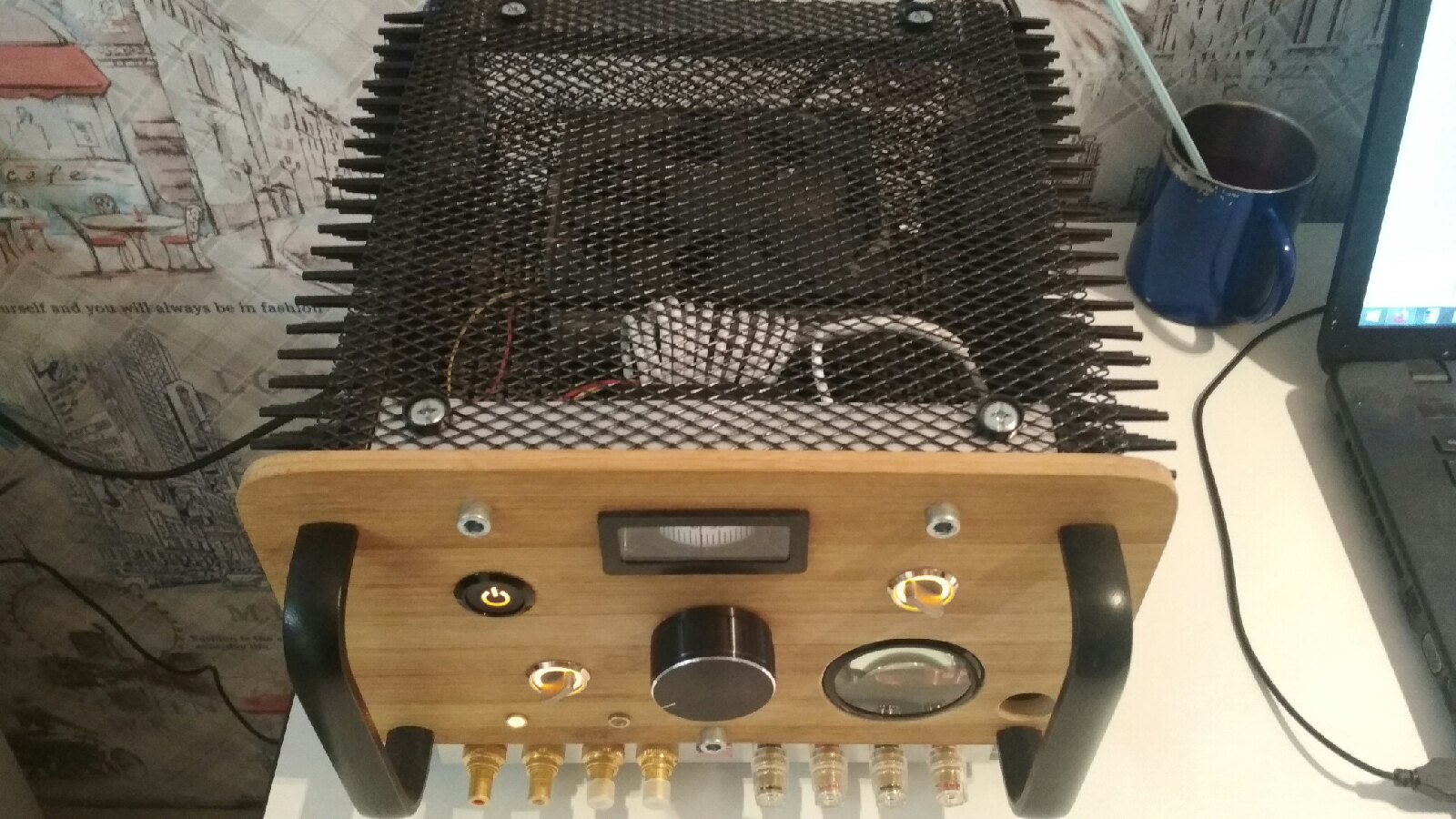

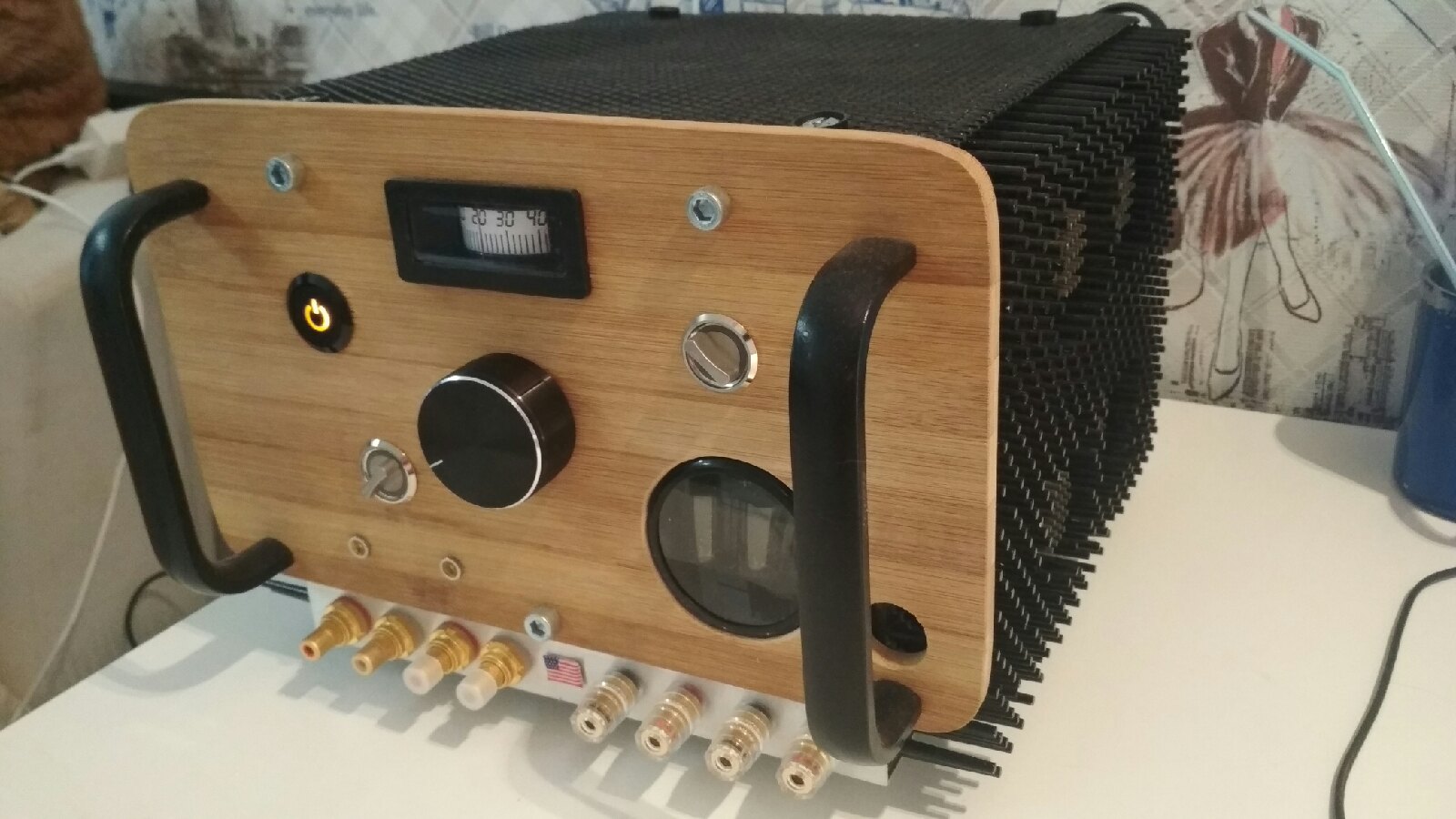

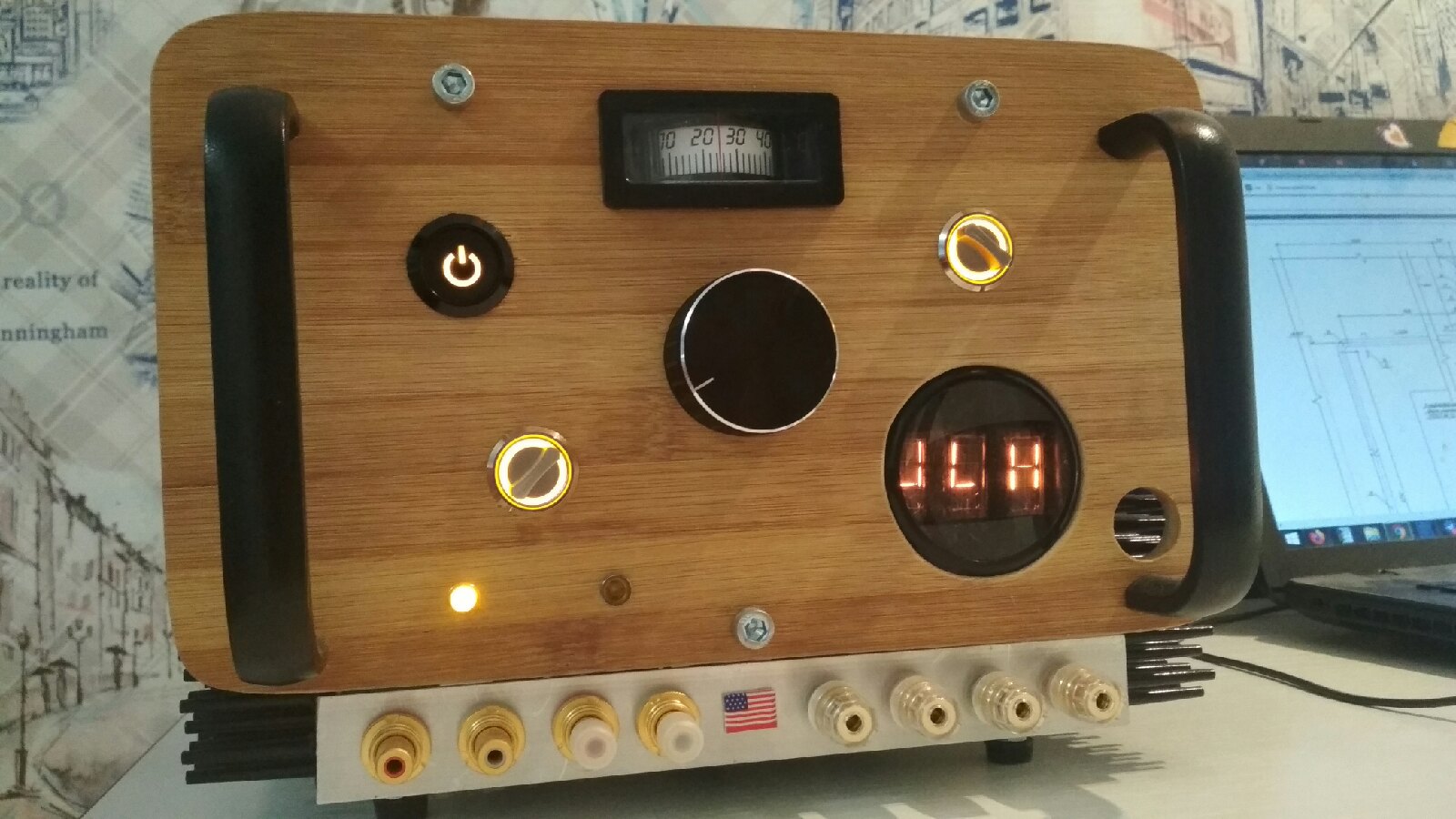

Итак с внешним видом почти всё! Думаю будет ещё подсветочка небольшая. А вот по звуку ещё предстоит борьба с фоном((((опять всё разбирать((( Всем терпения))

[Lektor]

С внешним видом получилось круто! Фон одолеете.
"Борітеся, поборете" Т.Г. Шевченко

[rotor123]

Удачи с этим девайсом. Радиаторов боковых не хватает, что пришлось кулер мастырить?

[Den73]

Кулер на всякий случай на сквозняк будет продувать на малой тяге при достижении 60 градусов))

[Roman]

Подскажите уважаемые специалисты, хочу поставить ИБП с двойным источником питания +24, 0, -24 вольта. Можно подключить один канал усилителя к +24, 0 вольт, а второй канал усилителя к -24, 0 вольт ?

[Lektor]

Нет, нельзя. Там масса общая и для одного канала на ней минус, для другого плюс. Если бы можно было разделить плечи полностью и поставить два отдельных выпрямителя, то да, так можно. Не уверен, что там без переделки трансформатора такое в принципе возможно. При этом по-любому надо лепить второй мост и фильтры.

[Roman]

Спасибо, поставлю два раздельных дешевых китайских. Еще нашел у китайцев ИБП специально для усилителей например GHXAMP 500 Вт, чем они отличаются от обычных или это китайский развод.

[Lektor]

Думаю не развод. Возможно там частота повыше и какая-то еще защищенность от помех. Там они в кратце что-то описывают. Мягкое переключение должно снижать выбросы.
Вопрос больше в том, услышите ли вы это в своей ситеме. Может лучше потратиться на акустику или динамики, может ЦАП? Важно определить, где слабое звено. Тогда "вау" будет настоящим.

[bondalex]

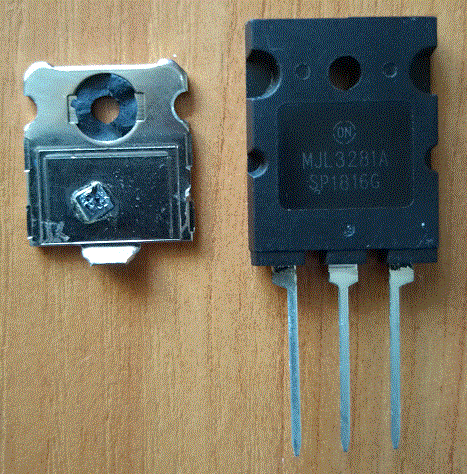

Здравствуйте. Дошла очередь до меня. Решился я все-таки собрать себе jlh1969. Закупил транзисторы MJL3281A. Они пишут получше, чем 2SC5200. Купил 8шт., чтобы была возможность отобрать по коэффициенты усиления. Покупал в магазине "Чип и Дип". Попалась партия с бетой от 140 до 150 все. Мерил при токе эмиттера 2А. Но меня терзали смутные сомнения насчет оригинальности этих транзисторов. Расколотил один наихудший, точно оказал подделка.


[Alex]

Привет! Да, сейчас подделок много

[bondalex]

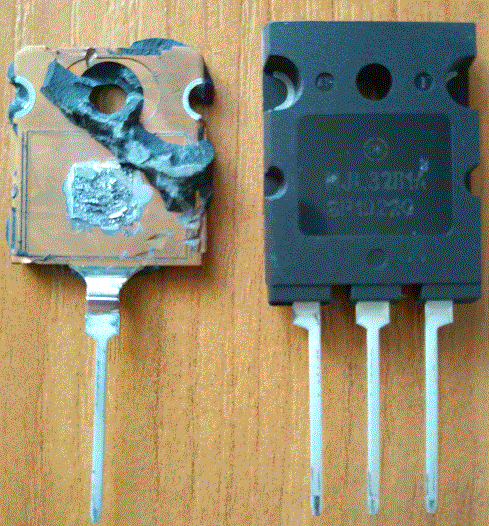

Позже в Промэлектроника купил другую партию. У этих бета оказалась от 130 до 140. Также мерил при токе 2А и температуре 70 градусов. Расколол наихудший ради интереса. Похоже на оригинал, кристалл примерно 6х6мм:


[Alex]

Да, нормальный, удачи в вашем проекте

[bondalex]

На них и буду собирать. Отобрал 4шт с коэффициентом усиления 135-136. В качестве входного BC560 с бетой около 650, на место драйвера BC550 с бетой около 600.

[IT-Prof]

Здравствуйте, ждем впечатлений и фотографий ))

[bondalex]

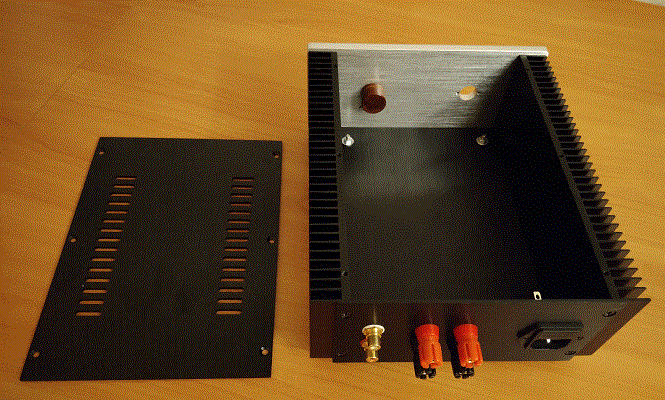

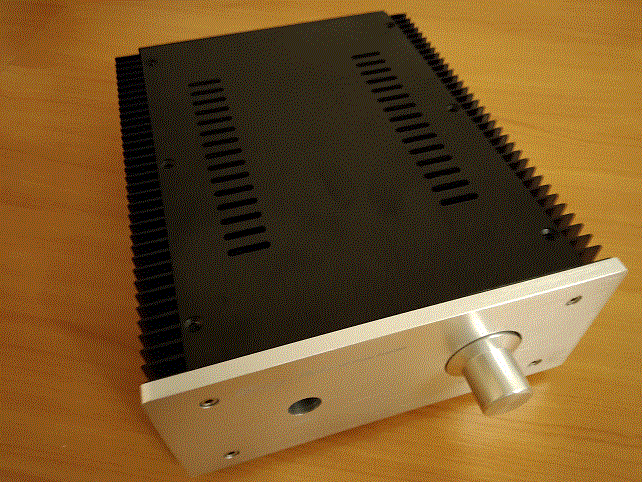

Корпус у меня с aliexpress:



[Canny]

Красивый корпус, а не маловаты радиаторы для худа? Он греется очень сильно

[bondalex]

Размеры радиаторов 85х250х25мм, надеюсь их хватит, в крайнем случае придется ток уменьшать до 1,3А

[Lektor]

Нужно намазать термопастой стыки частей корпуса с радиаторами. Тогда они будут тоже отводить тепло

[bondalex]

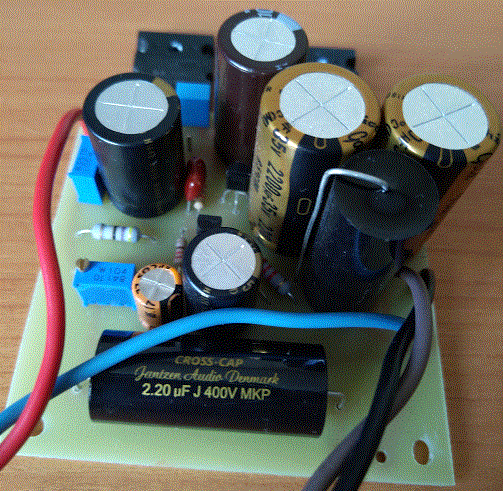

Собрал я свои платы усилителя. Вот что получилось в итоге:



Конденсаторы в обратной связи 220мкф и вольтодобавке 470мкф - Nichicon KZ, на выходе 2шт. 2200мкф - Nichicon FG, пленка MKP Jantzen 2,2мкф на входе и в параллель выходному.

[Alex]

Копмактно получилось! Платы сами делали?

[bondalex]

Усилок с такими высокочастотными транзисторами, как вполне ожидалось, загудел. Пришлось между коллектором и базой драйвера воткнуть 12пф smd керамику и 22пФ в параллель резистору обратной связи. Возбуд исчез. Выставил ток выходных транзисторов 2А легко, запас есть и в сторону уменьшения, и в сторону увеличения. Выставил половину питания на выходе. Затем глянул осциллографом. Подавал меандр 100Гц, 1000Гц, 10000Гц и 20000Гц. На всех частотах меандр практически идеальный, за исключением 20000Гц. Там меандр с небольшими выбросами в начале и в конце импульса. На слух ничего плохого не слышно. Усилитель запитывал пока от блока питания ноутбука 19В. Радиатор использовал от компьютера с вентилятором.
Что могу сказать по звуку? Звук очень хороший, чистый на верхах, в отличие от моего старого усилителя на мостовой TDAшке. Но вау эффекта пока не было. Я думаю усилок нужно будет прогревать какое-то время, звук должен улучшиться. К тому же хорошо бы раздобыть хороший ЦАП, т.к. имеющийся в наличии ЦАП с Aliexpress так себе, но получше звуковухи ноута.

[bondalex]

Копмактно получилось! Платы сами делали?

Да, платы сам делал посредством ЛУТ, я их за полчаса делаю, технология отработана

[Alex]

Усилок с такими высокочастотными транзисторами, как вполне ожидалось, загудел.

Да, на высокочастотных такое обычно бывает в этом усилке.

[Lektor]

Вот как замечательно! Хорошо получилось. Детальки хорошие, должно радовать.
Усилитель начинает звучать минут через двадцать, когда прогреются транзисторы. Общий "прогрев" элементов мало что дает, но немного звук станет лучше. Нужен хороший БП. Он во многом определит звучание. На выходе вашего блока питания попробуйте поставить шунтирующую емкость 1-10мкФ. Можно пленочный или бумажный конденсатор.

[bondalex]

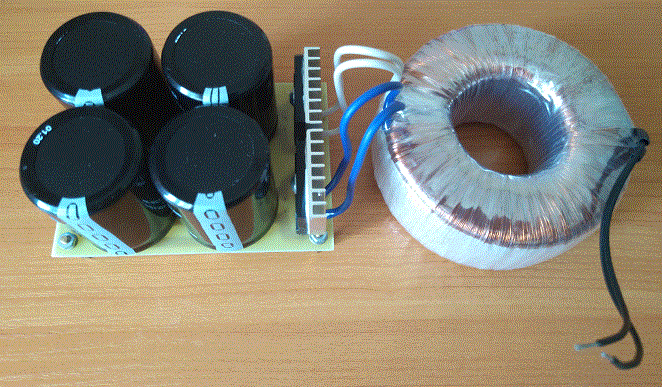

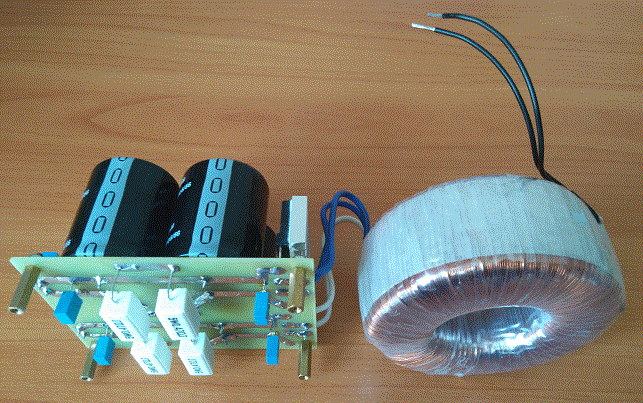

Собрал блок питания. Трансформатор 100Вт с двумя обмотками 18Вх2,5А. Фильтр CRC 22000мкф-2х0,47ом-22000мкф. Пленка 1мкф в параллель электролитам. Конденсаторы и пленка Epcos.



Резисторы будут через термопасту ко дну корпуса прижиматься.

[bondalex]

Места в корпусе маловато приходится плотно упаковывать элементы, еще софтстарт планируется

[Roman]

Привет всем, пришел наконец-то мой набор усилителя GHXAMP Hifi JLH 1969. Возник вопрос по конденсаторам. Конденсаторы 220 мкф х 35 В фирмы RUBYCON, конденсатор 100 мкф х 50 В вообще без названия, а конденсатор 2200 мкф х 35 В фирмы TTAM, но самое главное у всех ESR (измерял китайским приборчиком) - 0,5 - 0,6 Ом. Теперь вопрос, можно установить такие конденсаторы, или сразу купить получше.
