Усилитель JLH 1969

[Lektor]

Лучше приобрести более качественные конденсаторы, да и транзисторы тоже.
Но для пробы можно собрать и так. Плата позволяет несколько раз перепаивать.

[bondalex]

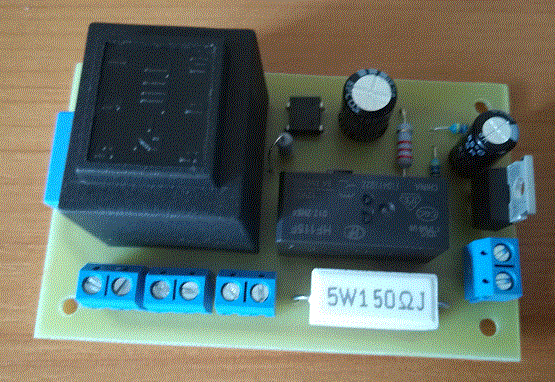

Собрал схему софтстарта, для задержки включения, заряда электролитов блока питания.


[bondalex]

Буду на выходных собирать усилитель в корпус. Подскажите, как правильно сделать разводку сигнальных цепей от входных разьемов до регулятора громкости и от регулятора до плат усилителей. Где заземлять экранированную оплетку сигнальных кабелей? У меня двужильный кабель в экране.

[rotor123]

Есть общее правило. Экранирующая оплётка подключается только с одного конца- со стороны источника питания( сигнала).

[bondalex]

Поздравьте меня, форумчане! Собрал я свой JLH1969. Сразу забираю свои слова обратно, насчет первых впечатлений, в комментариях выше. Ощутил я на себе всю прелесть усилителя, вот он вау-эффект. Звук очень чистый, какой-то прям завораживающий, его хочется слушать.

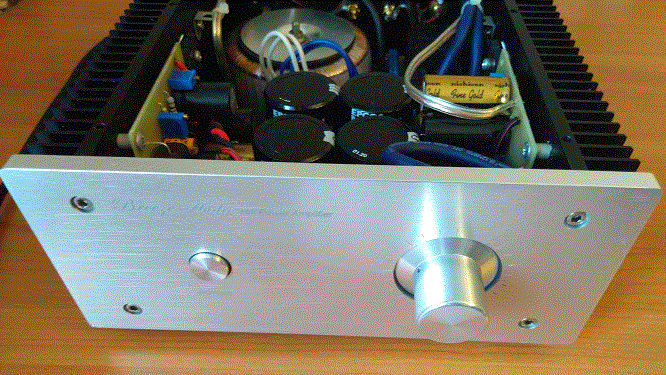

Стереобаза вроде как шире стала или кажется. Фона никакого нет совсем, при максимуме регулятора громкости. Чуть-чуть слышно гудение, если ухо в динамик засунуть. Щелчков при включении тоже практически нет, они не беспокоят. Вот мой усилитель в сборе:

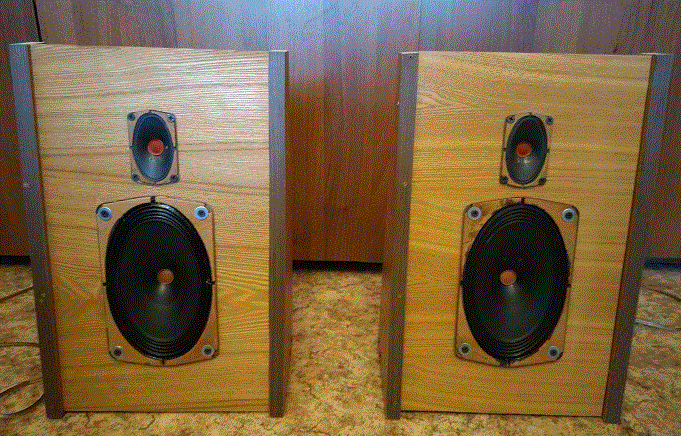

Музыку пока слушаю на щитках 3гд-32 в связке с 2гд-36:


За час усилитель нагревается градусов до 60, рукой радиатор можно держать пару секунд.
Буду дальше исследовать усилитель с разными источниками сигналов.

[Lektor]

Поздравляю! Отлично получилось. 60° - это хорошо.
Я был практически уверен, что будет фон. Уж очень все плотно упаковано.

[Alex]

Поздравляю! Очень красиво получилось!

[Canny]

Круто! Особенно своими руками поздравляю!

[IT-Prof]

Супер! Сильно греется?

[bondalex]

Нагрев все-таки хотелось бы поменьше, попробую поиграться с током выходных транзисторов

[Alex]

сколько градусов нагрев?

[AudiL]

Да у него вид, как у заводского аппарата. Можно сразу на продажу

[bondalex]

Температуру нечем мерять, но думаю градусов 60, берешь прогретый усилитель за радиаторы, поднимаешь и опускаешь, держать дольше горячо

[Alex]

у меня также, если рукой трогать, это нормалная температура. Но замерять нужно через минут 30 работы. Хотя желательно всетаки померять чем то. Единственное у вас транзисторы в другом корпусе а у меня в металле. Нужно смотреть оптимальный температурный режим для них.

[bondalex]

Если кому интересно, могу скинуть файлы разводки печатных плат в Sprint-Layout_6.

[Alex]

Конечно, оставьте ссылку я уверен, что это будет полезно, тем более, что плата уже испытана!

[bondalex]

Усилитель JLH1969: https://yadi.sk/d/cFtzeY2Nb3PQyQ
Софтстарт: https://yadi.sk/d/zd39D7OvrKX7xg
Блок питания: https://yadi.sk/d/ZbefxJgYr4iVOA

[Lektor]

На Украине ресурсы Яндекса не работают.

[bondalex]

А куда еще можно выложить, чтобы было доступно всем?

[Lektor]

Прямо сюда

[bondalex]

Не догадался сразу архив

[Alex]

Спасибо!

[bondalex]

Рад, что смог кому-то помочь. Мой усилитель трудится во всю, кушает flac. Несколько часов - полет нормальный!

[Alex]

А какое у вас сопротивление акустики?

[Lektor]

Флаки кушает ЦАП))) Усилитель усиливает)) Хотя это не так))) Усилитель создает копию.
Рад, что вам понравился усилитель. Он еще прогреется и будет звучать лучше.
В определенной мере он привередлив к акустике.

[bondalex]

Я знаю насчет flac. Это я так образно написал. А акустика у меня 4 Ом.

[Lektor]

4ома - это меньше всего интересует))
Модель и фотку!

[Alex]

А акустика у меня 4 Ом.

В этом усилителе есть разница между 4 и 8 Ом. Для 4 желательно на выходе конденсатор около 8000, я делал замеры в видео.

[bondalex]

Выше в комментариях я выкладывал фото своей акустики, пока это щитки с динамиками 3гд-32 и 2гд-36. Пока это все что есть. В будущем планирую построить акустику в конструктиве "труба Войта". На каких динамиках пока не определился. Может что порекомендуете?

[Lektor]

Ага! Вспомнил.
Ну, труба так труба! Хорошая затея. На сайте Пронина есть вариант.
Для средних и высоких мне полюбились ленточные твитеры от Фаунтек. Не дешево, но афигенно. Тут в разделе акустики есть описание моих колонок..
