Hi-End усилитель своими руками на базе clone nCore 2_050

[yriys]

Вы меня хотите на что-то справоцировать? Я собрал усилитель Юрия, работает на высоком уровне! Я очень доволен результатом! Пусть люди пробуют, он стоит своих денег и потраченного времени.

[ms142]

Кто ставит ИБП, если нет опыта в радиоэлектронике, не советовал собирать. С ними бывает очень много проблем,

Например?

и нужно обязательно хорошо экранировать.

Не факт. Зависит от общего конструктива.

[ms142]

Вы меня хотите на что-то справоцировать?

У Вас мания преследования?

Я собрал усилитель Юрия, работает на высоком уровне! Я очень доволен результатом!

Это самое главное.

Пусть люди пробуют, он стоит своих денег и потраченного времени.

Но можно сделать еще лучше.

[yriys]

Да конечно.

[yriys]

Можно сделать ещё лучше.

[dimandjy]

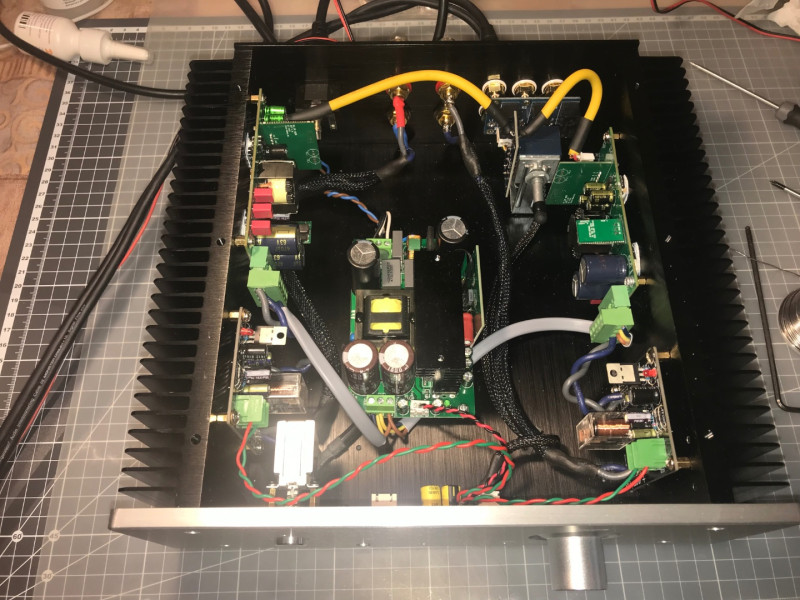

Добрый день, поздравляю всех с Новым годом! Вот что у меня получилось. Всё началось ещё в конце 20 года, наткнулся на видео Алекса, зарегистрировался на форуме, написал Юрию, и уже к середине февраля получил платы, все остальное пришло несколько позже, поэтому, плюс ещё ряд проблем, к сборке смог приступить только в декабре 21 года. Что делал и какие были проблемы. Перво наперво сделал доработку блока питания, как рекомендовал Юрий в видео (https://youtube.com/watch?v=n2G7bi4DD6Q&feature=share) получил 52,7в. Первое включение и полная тишина, но к этому был готов, 3.5 Вольта постоянка на выходе, доработка плат защиты (есть на форуме) обрезал дорожки, добавил резистор и всё завелось. Корпус, к сожалению, немного маловат, второй блок питания я не собирался ставить (комната 20 кв.м. мощности более чем достаточно на максимум даже не выкручивал ), но сплиттер после ибп хотелось бы добавить. Пока, 2 дня, слушал только винил, но остался очень доволен, появился объём, бас шикарный (колонки Triangle Borea 09). Остались мелочи, планирую добавить экран на ибп, попробовать впихнуть сплитер, немного упорядочить провода, ну, и самое главное, подобрать подходящую по размеру ручку Parker ((c) Alex). Спасибо Alex за вдохновение, Юрию за проект и помощь.

[Alex]

Отлично, поздравляю!

[makstex]

Отлично получилось! Жаль в наших краях эти корпуса дешевле доставки.
Очень советую все разъёмы на входах убрать и припаять провода напрямую, пару усилков уже пришлось переделать.

[Inok]

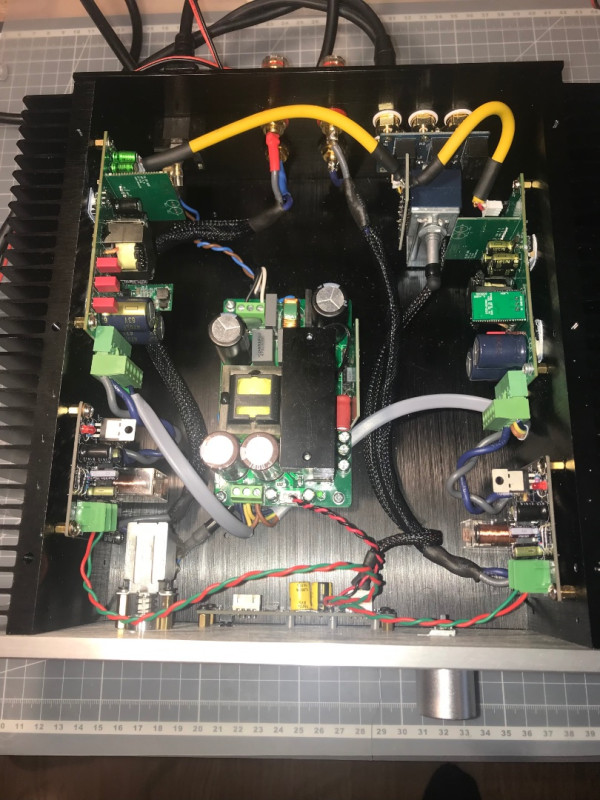

Вот что у меня получилось.

Поздравляю! Приятного звука!

[Alexander SPb]

Кто модифицировал китайский блок питания "500Вт" - можно ли обойтись заменой (добавкой) резистора без замены стабилитронов? Не представляю какие и где их брать. Основная цель избавиться от "бяки" на графике на низкой мощности (хотя признаться свой блок померить нечем). Без нагрузки платами усилителя плату защиты не тянет. С подключенным платами все ок.

[dimandjy]

стабилитронов? Не представляю какие и где их брать.

Напишите в личку адрес, вышлю обычным письмом, должны дойти

[ruslan_3d]

А у меня все на одном месте
Открывал спор, но ждал 3 дня, но в последний день меня китаец убедил закрыть спор .
Сказал что отправит второй корпус, надо просто мне оплатить 59 руб. за авиа пересылку.
Короче я согласился.
Первая посылка сдвинулась тоже с места, походу стояла на границе.

Теперь должен получить два корпуса. Но когда вопрос второй.
Это второй за 59 руб.

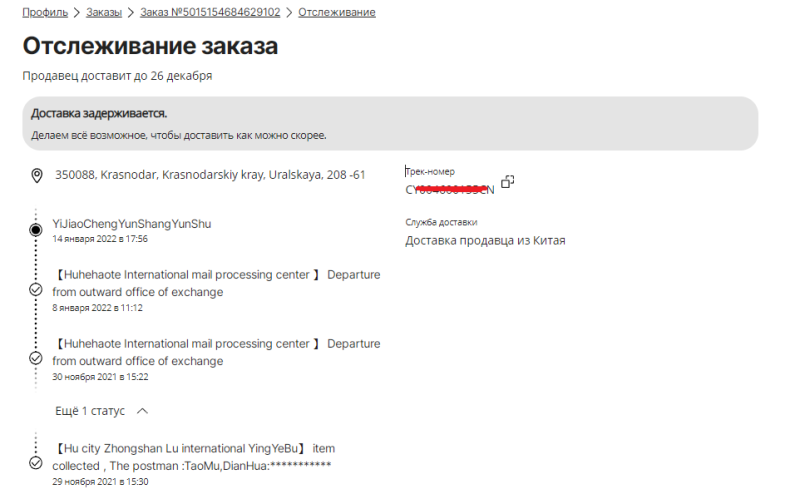

Точнее вот за такую хрен я доплатил https://aliexpress.ru/item/1005001463737228.html?

[ruslan_3d]

А у меня все на одном месте
Открывал спор, но ждал 3 дня, но в последний день меня китаец убедил закрыть спор .
Сказал что отправит второй корпус, надо просто мне оплатить 59 руб. за авиа пересылку.
Короче я согласился.
Первая посылка сдвинулась тоже с места, походу стояла на границы.
Теперь должен получить два корпуса. Но когда вопрос второй.
Это второй за 59 руб.

Точнее вот за такую хрен я доплатил https://aliexpress.ru/item/1005001463737228.html?

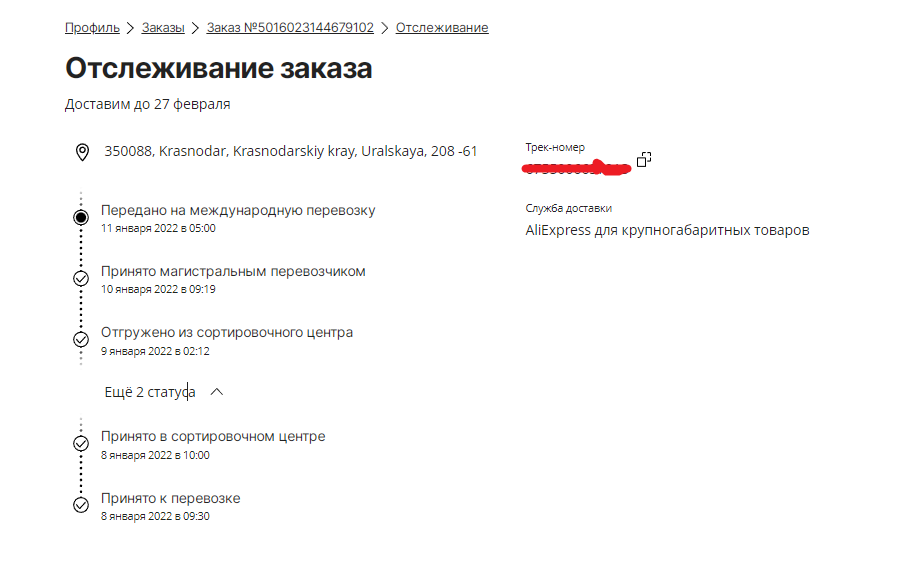

Также он мне приложил фотки отправки в Whatapp новой посылки.

[Alexander SPb]

Собрал в макете 2.52.
Непривычно что радиаторы греются в простое! Вот тут то КПД минимальный.
Радиатор 60*100*30 9 ребер ощутимо горячий без нагрузки (такой же и с нагрузкой). Видимо недобор площади. Помню у Alex'a всегда было 30 С и "ну, не греется"

[Egor2101]

У меня стоят похожие радиаторы (изначально мой радиатор был разработан под принудительный охлад). Грелись до 60 градусов на протяжении 30 мин в состоянии покоя. Поставил вентилятор... На маленьких оборотах практически не слышно и температура выше 33 градусов не поднимается.

[lexey]

У меня пока не собранный усилитель был, стоял небольшой фон в динамиках и грелись радиаторы. Когда всё было собрано, пропал и фон и перестали греться радиаторы на холостом. Правда у меня была лайт версия.

[lexey]

Собрал в макете 2.52.
Непривычно что радиаторы греются в простое! Вот тут то КПД минимальный.
Радиатор 60*100*30 9 ребер ощутимо горячий без нагрузки (такой же и с нагрузкой). Видимо недобор площади. Помню у Alex'a всегда было 30 С и "ну, не греется"

Извините, у вас пока не собрано, не могли бы вы замерить высоту платы? От радиатора до конца модулятора.

[dclassnik]

Да, греются, есть такое дело. Измерял термопарой +/-50 град, но думаю что температура немного больше.
Я решил этот вопрос для себя так. Девять месяцев в году я не применяю принудительное охлаждение. Для этого верхнюю крышку усилителя я сделал полностью из обычного перфорированного листа металла и покрасил. Ребра радиаторов у меня расположены вертикально. Под радиаторами насверлил кучу отверстий. Летом, если очень жарко, а у меня солнечная сторона и комнате ад, я кладу прямо сверху на усь компьютерный вентилятор подключенный к БП на 10в. Работает, настолько тихо, что пришлось на БП дополнительно поставить светодиод включения, чтобы не забывать его выключать.

[Alexander SPb]

Извините, у вас пока не собрано, не могли бы вы замерить высоту платы? От радиатора до конца модулятора.

Из дома отвечу.

[Sous]

Здравствуйте!
постепенно настраиваю измерительный стенд.

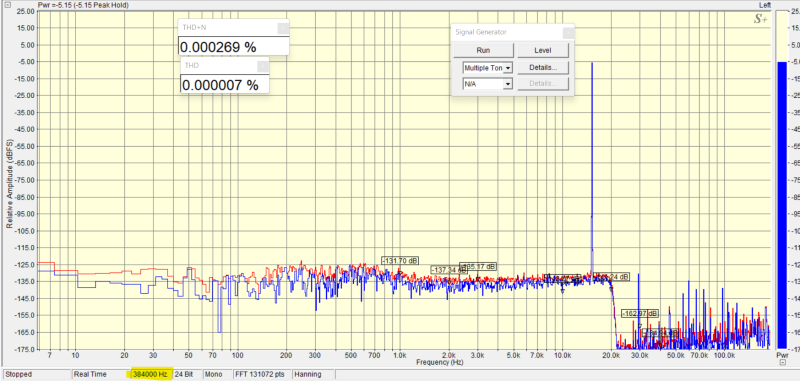

К вопросу искажений ВЧ диапазона. НА фото спектр искажений тестового сигнала 15кГц 15Вт
Фильтр ЦАП настроен на вывод в полосе 20к по уровню минус 0,3дБ, что наблюдается как провал шумовой полки выше 20кГц.
Оцифровка с выхода производится с разрешением в 192к. Все гармоники ниже уровня шума ЦАП
в аудио диапазоне.

[Sous]

Это модулятор версии 6_05, инвертор 3_061

[dimandjy]

[/quote]
Извините, у вас пока не собрано, не могли бы вы замерить высоту платы? От радиатора до конца модулятора.
[/quote]

[Alexander SPb]

Извините, у вас пока не собрано, не могли бы вы замерить высоту платы? От радиатора до конца модулятора.

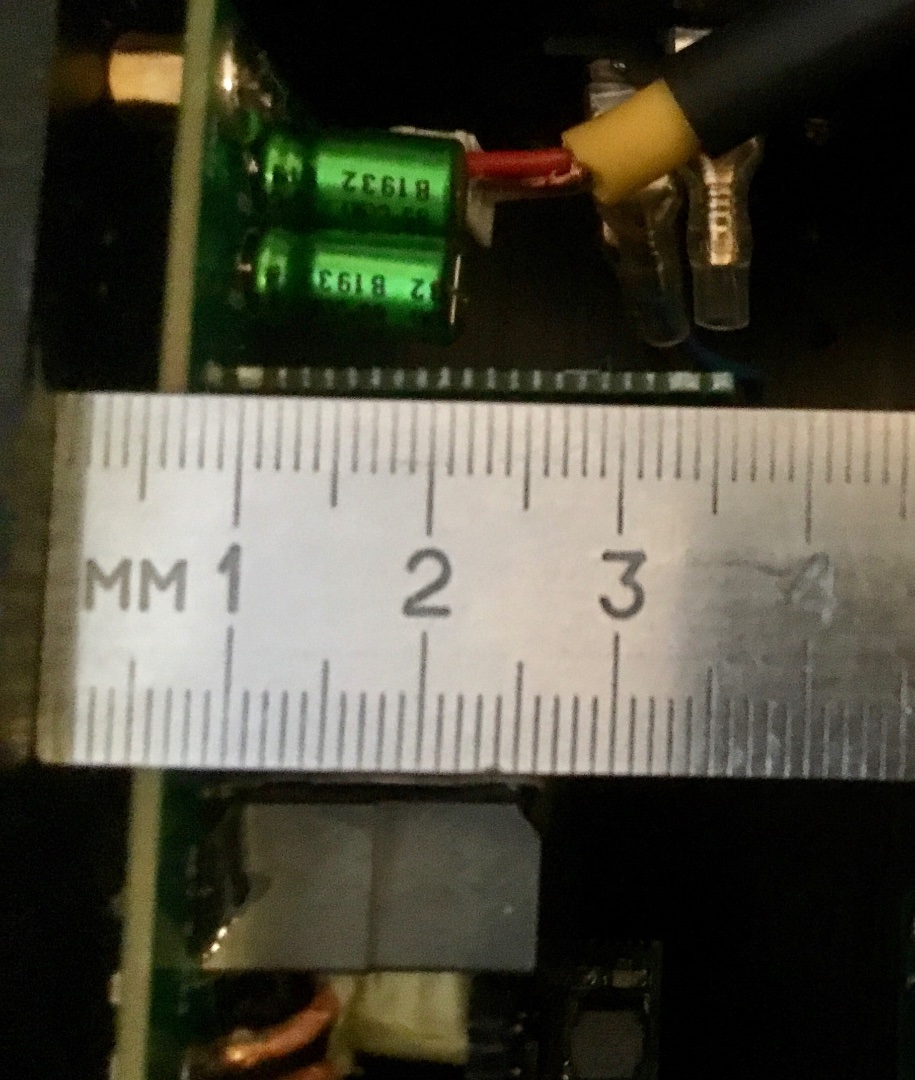

От подошвы радиатора до верха платы модулятора 35 мм. ( Стойки 4 мм, можно ставить 5 соотв. +1 мм).

[lexey]

Это модулятор версии 6_05, инвертор 3_061

Юрий. Планируется ли делать платы лайт версии с выходом на БП для его отключения при появлении постоянки на выходе?

[yriys]

У меня лайт версия, не греется вообще. Нагружал 4 Ом, 8 Ом, слушал на 90 проц. мощности где-то 1ч. _ только дроссель под 50°.

[Lektor]

У меня вопрос к владельцам данного девайса, какую музыку вы преимущественно слушаете?
Слушаете ли вы джаз, классику, инструменталку?

[Alex]

Рок, инструменталку, классику, метал, нью-эйдж, джаз и попсу

[Sous]

Это модулятор версии 6_05, инвертор 3_061

Юрий. Планируется ли делать платы лайт версии с выходом на БП для его отключения при появлении постоянки на выходе?

Пока не планирую. Но в планах сделать отдельную платку, а там всего пара деталей, для управлением блоком питания.
Для нее не потребуется отдельный источник питания.

[Lektor]

Жду третью версию с модулем Purifi.
Дима Макаров в невероятном восторге.
Залез почитать, что это за балалайка. Забавно было читать последний абзац. Статья

[dimandjy]

Кто модифицировал китайский блок питания "500Вт" - можно ли обойтись заменой (добавкой) резистора без замены стабилитронов? Не представляю какие и где их брать. Основная цель избавиться от "бяки" на графике на низкой мощности (хотя признаться свой блок померить нечем). Без нагрузки платами усилителя плату защиты не тянет. С подключенным платами все ок.

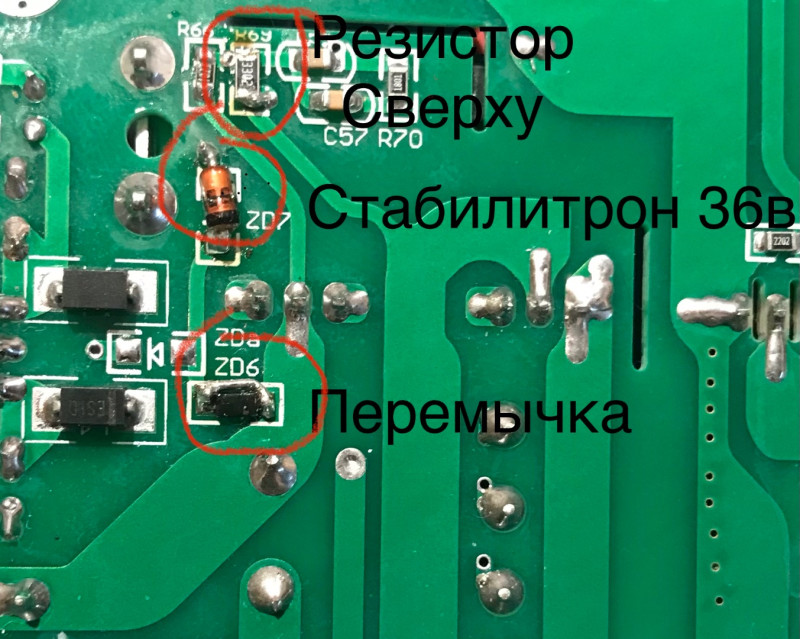

Вот картинка, резистор припаян сверху, у меня был 33к
