Сборка подходит к финалу. Пришло время настройки. На оригинальной схеме JLH 1969 года есть таблица зависимости тока покоя, напряжения питания и сопротивления нагрузки. Вопрос - если я настрою ток покоя усилителя под нагрузку 6 Ом, а потом подключу его к нагрузке 4 Ома, изменится ли качество звука ? Нужно ли вообще при изменении сопротивления акустики каждый раз регулировать ток покоя или его меняют только при изменении напряжения питания ? Скоро пришлю фото своего чуда !

[Lektor]

Я думаю, что таблица дана под транзисторы того времени.
Скорее всего разницы вы не услышите. Это еще будет зависеть от источника и акустики.
Большее влияние окажет подбор транзисторов в пары или еще лучше в квартет. Звук будет чище. Перекос по плечам током не исправить.
Искажения лучше смотреть спектролабом, а не гадать. Хотя я сам не заморачиваюсь.

[Alex]

Вот здесь будет обзор на готовый усилок JLH 1969 viewtopic.php?p=5365#p5365

[vekon]

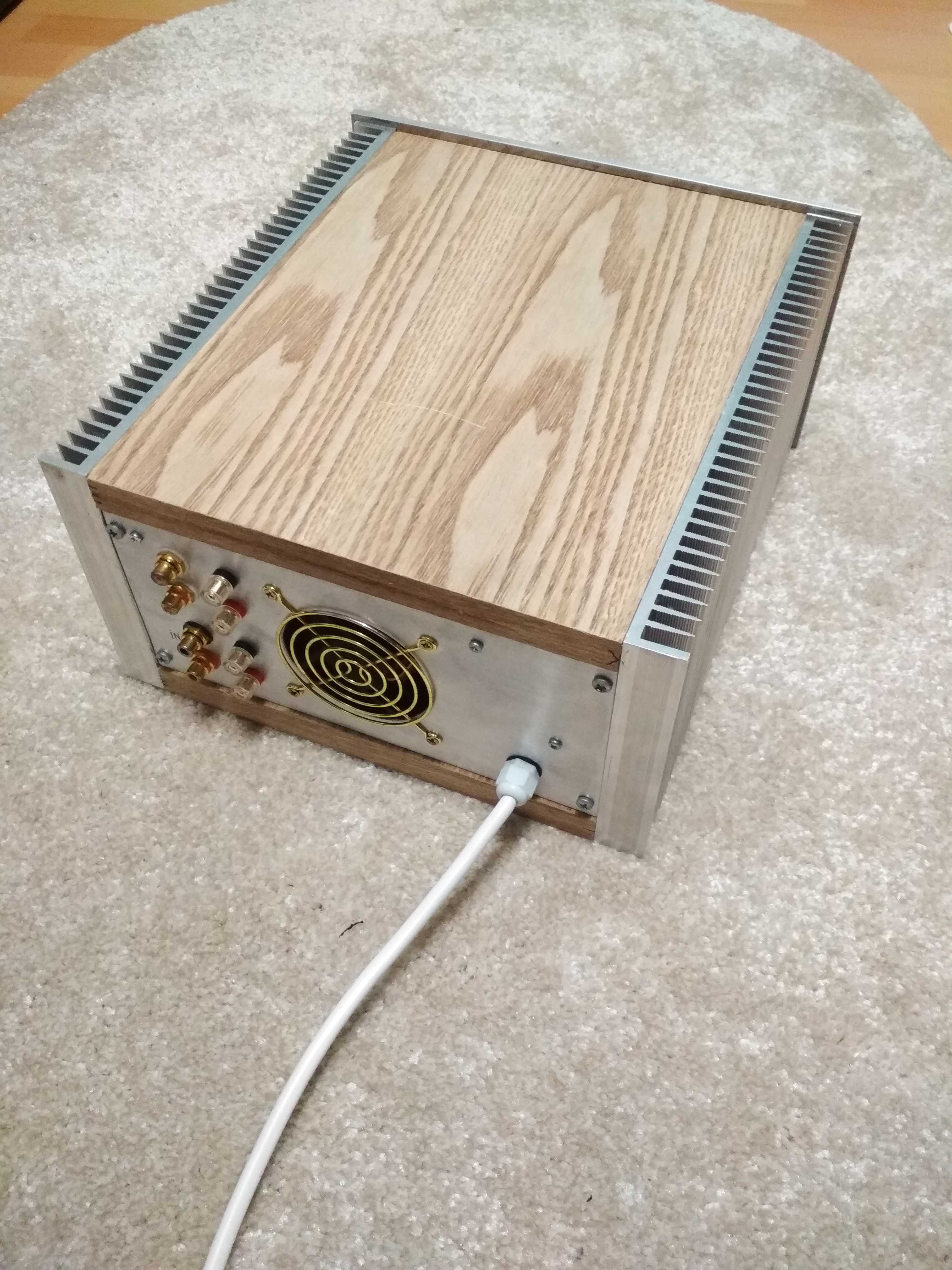

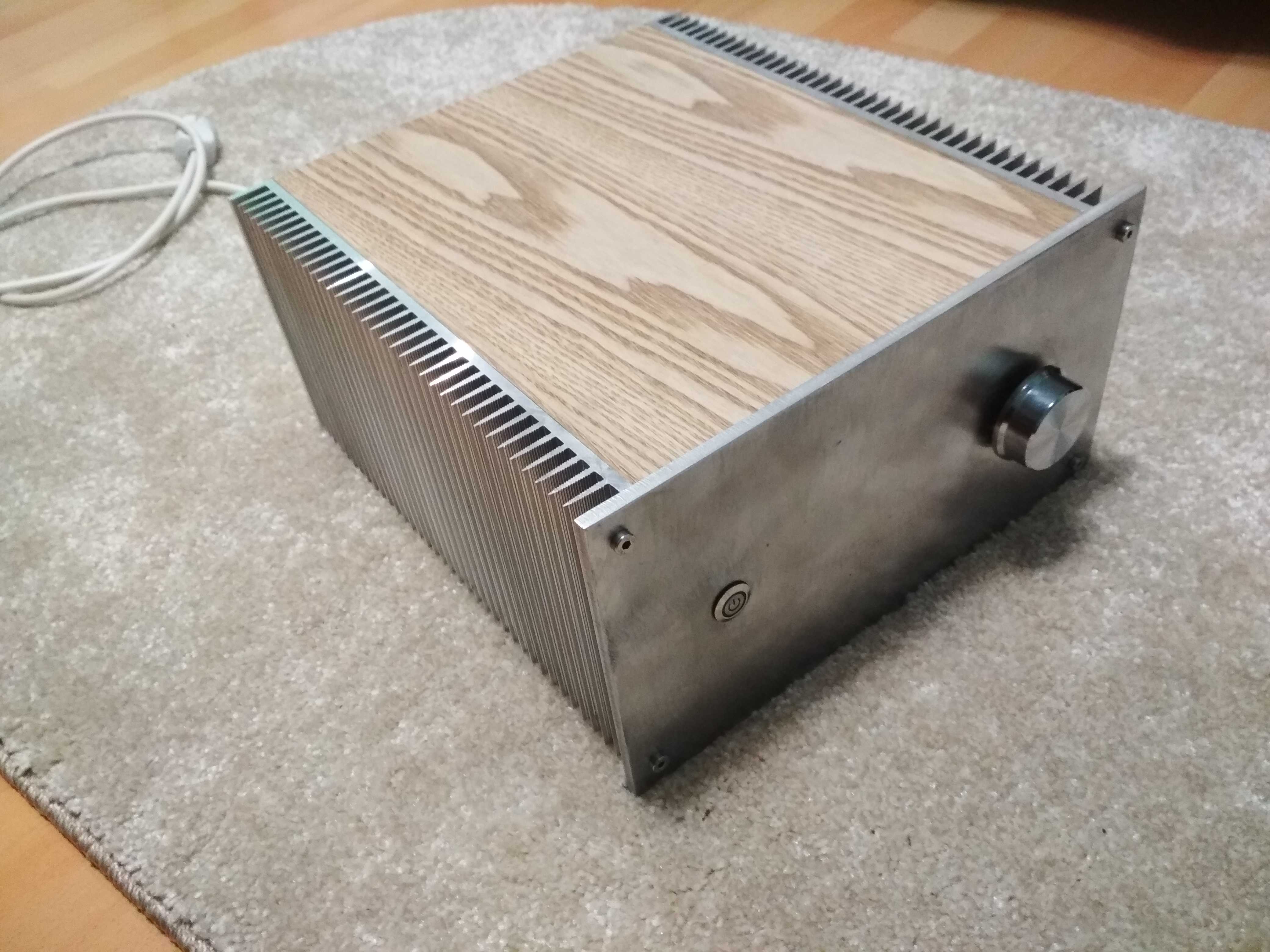

Закончена сборка усилителя. Все материалы покупались в максимально готовом виде(верхняя и нижняя крышка, полка из строймагазина по 300р, радиаторы на отрез 300х150х25 за 1500р, лицевая панель 200р, задняя панель была в наличии). Ток покоя 1,4А, напряжение 24В, также снизу плат добавлены конденсаторы по 4700мкФ, и заменены транзисторы на MJ150003G, все остальные комплектующие с Али. Всё работает отлично, вентилятор и плата защиты в принципе не нужны. Требуется только отполировать переднюю панель, пока руки не дошли.

[Lektor]

О! Круто! Поздравляю! Красиво получается.
Плата защиты не нужна, но если там есть задержка, то должна устранить щелчки при включении и выключении. Особенно если включается все скопом на удлинителе.

[Voldemar]

Закончена сборка усилителя.

Классно получилось. Вентилятор можно запитать через схемку на одном полевом транзисторе и терморезисторе, чтобы не работал постоянно, а включался когда нужно))

[Alex]

Красиво! Поздравляю!

[Roman]

Ну а звучит как ?

[vekon]

Ну а звучит как ?

Звучание приятное...хочется слушать... Правда сравнить особо не с чем...до этого усилителя была техника в ценовой категории до 300$. Кенвуд, ресивер Ямаха (продал, совсем звук не нравился), собирал также ранее класс АВ на 2SC5200 и 2SA1943 Toshiba. Здесь звук лучше...
Кстати заменил термопрокладки на Arctic, температура на крышке транзистора упала на 10-15 градусов, составила 60-65. Пора задуматься о хорошей АС.

[Roman]

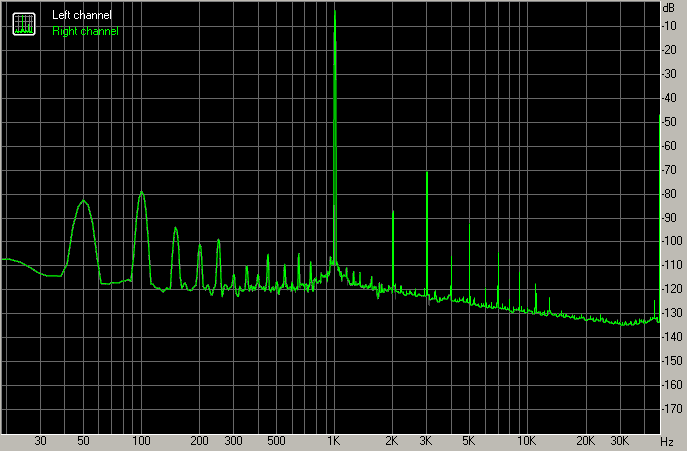

Всем привет, нужна помощь специалистов. Собрал свои китайские наборы, конденсаторы и выходные транзисторы заменил на свои. Конденсатор на входе 1 мкф Audiophiler, на выходе 4400 мкф Nichicon. Выходные транзисторы 2sc5200 менял три раза. Первые два комплекта покупал в местном радиомагазине и они сгорали при токе 2 А. После того, как я разломал один транзистор и увидел кристалл 1 мм !, заказал в интернет магазине еще 5 шт. Они оказались лучшего качества, кристалл 5 мм, но бетта у всех 98 ! Все детали перед пайкой проверял. В боих каналах все одинаково, кроме бетты входных транзисторов, она отличается на 100 единиц ! После первого включения заметил, что максимальная мощность одного канала намного больше второго ! Все еще раз проверил, напряжения и токи одинаковые. Может ли такое быть из-за разной бетты входных транзисторов ? И теперь главный вопрос. Решил посмотреть, что покажет RMAA (нагрузка 6 Ом, ток поноя 2 А, напряжение питания 24 Вольта) и был удивлен - третья гармоника выше второй в обоих каналах ! Может такое быть в JLH ? Может выходные транзисторы нужны с большей беттой или ток покоя больше? Кто знает подскажите.

[Roman]


[Alex]

Как вы замеряете ток транзисторов? Попробуйте уменьшить до 1.3А

[Вячеслав]

Приветствую форумчан!
Заинтересовавшись этим усилителем, в сети нашёл ваш форум и ролик в ютубе. Мне понравилась обстановка на V-mire!
Парни, возник такой вопрос-
кто-нибудь измерял hfe у транзисторов N3055?
Китайский ESR-метр показывает разброс: 42,44,47,53. Ну и как-жеж их компоновать? Или не заморачивать себе голову?

[Alex]

Пответ! Таким способом можно приблизительно подобрать. Берите близкие по параметрам и будет все норм. Главное, что бы транзисторы были не поддельные.

[Вячеслав]

... Главное, что бы транзисторы были не поддельные.

Такие с АлиЭкс пришли.

[Alex]

Тогда собирайте, если вариантов нет а дальше будет видно.

[Вячеслав]

а дальше будет видно.

Хотелось наперёд знать, к примеру-на выход поставить 42 и 44, а на них сверху водрузить 47 и 53(или, наоборот- 53 и 47).
Нигде не удалось почитать о принципе работы этой схемы, а я дотошный.Гы!

[IT-Prof]

Здравствуйте! Здесь можно проверить транзисторы.

Я бы с большим усилением поставил в конце. Сам усилок не сильно критичен к разбросу параметров.

[Lektor]

Нужно ставить в канал близкие по параметрам. Т.е. 42-44 и 47-53. Будут меньше искажения. Но немного разное усиление по каналам. Боюсь вы не заметите.

[Smoke163]

Добрый день. Я тут новенький, прошу отнестись со скидкой на это).. Собственно вопрос в следующем.. Купил кит Худа с Али(с былыми платами), Хочу тоже собрать усь как у многих.. Вопрос в следующем: Есть ли смысл менять конденсаторы (все 100+220+220+220+6800)в наборе на Nichicon KZ. ???
Улучшиться ли звук в лучшую сторону.?? Если да,, то каким вольтажем купить?? 35 или 50 вольт?? Платы будут питаться от импульсного блока dc 24v 6a как у многих тут.. Почему спросил, потому, что обратил внимание, что оригинальные кондеры больше, что на 25..что на 50.. Читал тут на форуме, что кондеры нужно подбирать в номинал с питаловом.. все равно нужно выставлять 1/2 подстроечным.. но все же .. нужен запас еще или нет?? Спасибо заранее все кто поможет советом.. Очень жду ответ..(хочу успеть затариться на Али пока распродажа)..

[Вячеслав]

Привет, Волжанин!
Ты пишешь, что БП у тебя 25в/6а. А какой там стоит электролит? Ведь после диодного моста , без электролита, там должно быть только 18вольт.
Ну и для запаса в схему достаточно 35-ти вольтовых электролитов.

[Smoke163]

Привет земляк.! У меня будет стоять импульсный бп.. ему потом диодный мост не нужен как я понял..

[Вячеслав]

... как я понял..

Ну, я тебя понял.
В импульсном тоже стоят и диоды и электролиты на выходе, иначе это не БП.

[Smoke163]

Закончена сборка усилителя. Все материалы покупались в максимально готовом виде(верхняя и нижняя крышка, полка из строймагазина по 300р, радиаторы на отрез 300х150х25 за 1500р, лицевая панель 200р, задняя панель была в наличии). Ток покоя 1,4А, напряжение 24В, также снизу плат добавлены конденсаторы по 4700мкФ, и заменены транзисторы на MJ150003G, все остальные комплектующие с Али. Всё работает отлично, вентилятор и плата защиты в принципе не нужны. Требуется только отполировать переднюю панель, пока руки не дошли.

Что за плата стоит после бп ?? Плавный пуск?

[vekon]

Закончена сборка усилителя. Все материалы покупались в максимально готовом виде(верхняя и нижняя крышка, полка из строймагазина по 300р, радиаторы на отрез 300х150х25 за 1500р, лицевая панель 200р, задняя панель была в наличии). Ток покоя 1,4А, напряжение 24В, также снизу плат добавлены конденсаторы по 4700мкФ, и заменены транзисторы на MJ150003G, все остальные комплектующие с Али. Всё работает отлично, вентилятор и плата защиты в принципе не нужны. Требуется только отполировать переднюю панель, пока руки не дошли.

Что за плата стоит после бп ?? Плавный пуск?

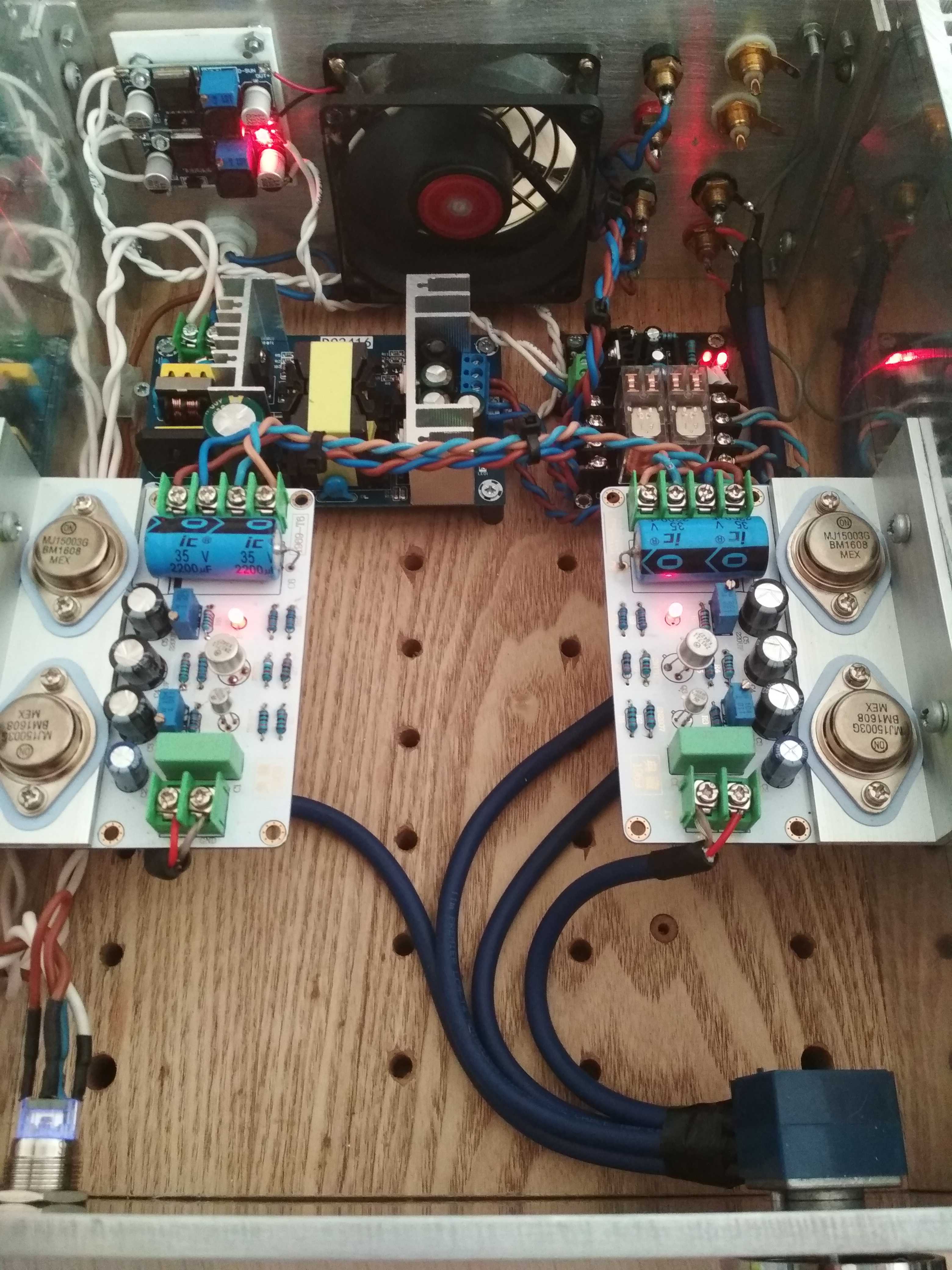

После БП сверху стоят два модуля понижения напряжения, первый модуль для питания вентилятора, второй для питания защиты колонок от постоянного напряжения (задержки включения колонок). Справа сам модуль задержки включения колонок, и соответственно разрыва цепи акустики после отключения питания усилителя. Сам модуль работает только в режиме задержки и разрыва цепи.

[Lektor]

Есть ли смысл менять конденсаторы (все 100+220+220+220+6800)в наборе на Nichicon KZ. ???

В первую очередь есть смысл поменять транзиторы, потом конденсаторы. А еще лучше купить голую плату, уголки и забить все оригинальными деталюшками. Иначе все надо менять))) В китайском наборе довольно дешовая комплектация. При подборе конденсаторов нужно еще учесть их размер, они могут быть больше. Хотя в этой плате стоят пистоны и можно впаять конденсатор снизу. Только не перепутать полярность.
Если питание будет 24В, то можно поставить конденсаторы на 25В. В импульсном БП напряжение стабилизированное, так что все будет хорошо.

[Smoke163]

Благодарю за помощь.!

[Roman]

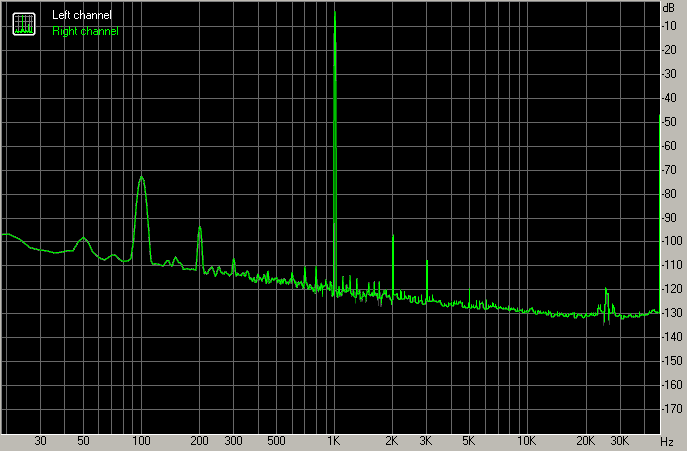

Наконец-то, разобрался со своими гармониками, проблема была не в токе, а в подключении. У меня EMU 0204 и подключал я микрофонный вход к усилителю через переменный резистор обычными проводками. После того, как я выкинул этот резистор (заменил его на обычный) и соединил все межблочными кабелями с экраном, результаты замеров изменились. Минимальные значение гармоник получилось при токе 2,2 А


Теперь осталось разобраться, почему разная выходная мощность в левом и правом канале.

[IT-Prof]

Отлично, немного по питанию 100гц пролазит, разное усиление может быть из-за разброса параметров усиления транзисторов левого и правого каналов. Ещё банально может быть кривой регулятор громкости.

[Lektor]

Красивый спектр.
Если БП линейный, то на 100Гц может быть наводка или пульсации.
