Усилитель JLH 1969

[Roman]

БП линейный "Двойное моно" с СRC фильтром. При подключении к акустике фон слышен только в паузах на максимальной громкости и то, если НЧ динамик вплотную к уху, мне не мешает. Я уже писал, что китайские входные транзисторы имели разный h21э на 100 единиц. Сегодня купил 5 штук BC560C, отобрал два с h21э=425, завтра поменяю.

[Lektor]

Вам не мешает, но его видно. Но пусть так и будет если не мешает.

[Roman]

Не могу решить еще одну проблему. После выключения питания, из-за больших емкостей в БП, усилитель продолжает работать 5-10 сек. Все это время из колонок слышны искаженные звуки. Как просто решить эту проблему ?

[Lektor]

Поставить плату защиты акустики и запитать ее отдельно. При выключении питания реле будет отключать акустику.
Или сделать плату как где-то Alex делал, реле замыкает вход усилителя.

[Denis2020]

Не могу решить еще одну проблему. После выключения питания, из-за больших емкостей в БП, усилитель продолжает работать 5-10 сек. Все это время из колонок слышны искаженные звуки. Как просто решить эту проблему ?

Мда...не проще с начало выключить источник звука,а потом выключить усилитель...

[Lektor]

Источник не хлопает при выключении?

[Roman]

Не могу решить еще одну проблему. После выключения питания, из-за больших емкостей в БП, усилитель продолжает работать 5-10 сек. Все это время из колонок слышны искаженные звуки. Как просто решить эту проблему ?

Мда...не проще с начало выключить источник звука,а потом выключить усилитель...

Мне кажется отключение источника звука не поможет, все возможны хрипы. Нужно замыкать вход усилителя на массу или разрывать цепь с усилителя на акустику, что я и сделаю !

[Denis2020]

Вы лучше *не кажется*, а попробуйте отключить источник,а потом усилитель...*Хрипы*- это когда разряжаются емкости в БП...так и должно быть.
Я уже штук 5 сделал Худов 1969- и не один не хлопает не хлюпает.

[Lektor]

Внимательно читайте посты. При выключении источника часто идет хлопок в колонки. Если у вас такого нет, то У других может быть.

Прекращаем копировать текст собеседника. Вы засорите ветку цитатами, а потом будете три дня искать нужную информацию или десять раз переспрашивать.
Нажимаем кнопку ОТВЕТИТЬ.

[Alex]

Я замыкаю вход для того, чтобы после выключения усилитель не играл ещё пару минут

[Denis2020]

Понял..Читаю..не буду копировать больше)) Если *хлопает*- или постоянка в источнике на выходе или ....в усилителе косяк...Ну не *хлопает* худ 1969... именно 1969....4 усилителя что сделал друзьям -4 разных источника и не одного хлопка в акустике...
Alex -извините, я двоим делал по вашей схеме и 2 *чистых* худа и не разу ....пук не было
Ладно, понял..умолкаю и не умничаю )

[Alex]

Я писал не про хлопки. При использовании трансформаторного блока питания с большими емкостями, когда играет музыка, например с CD и в это время выключить Худа, то он будет ещё играть секунд 10 а потом ещё хрипеть столько же, в зависимости от емкости конденсаторов.

[Roman]

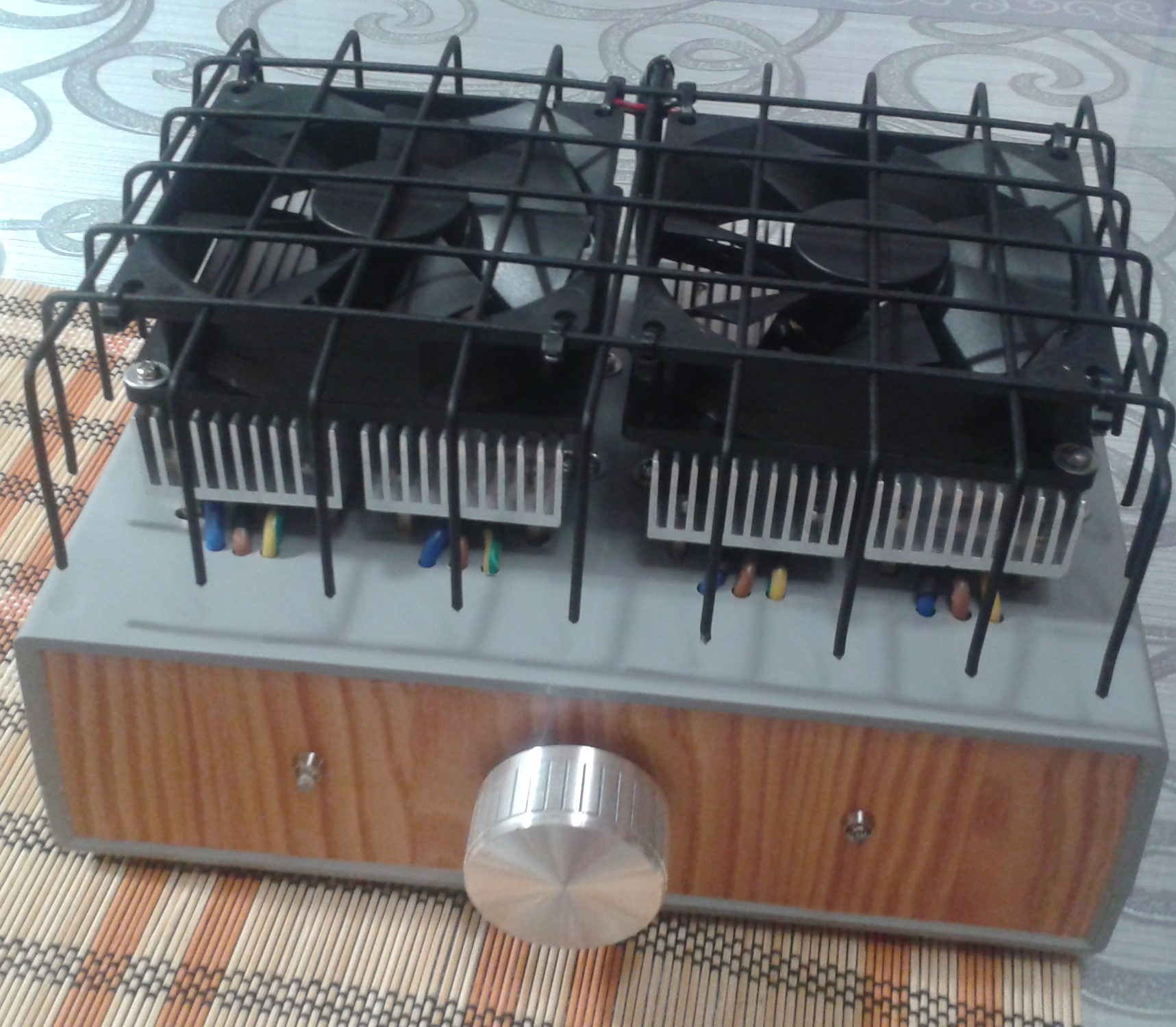

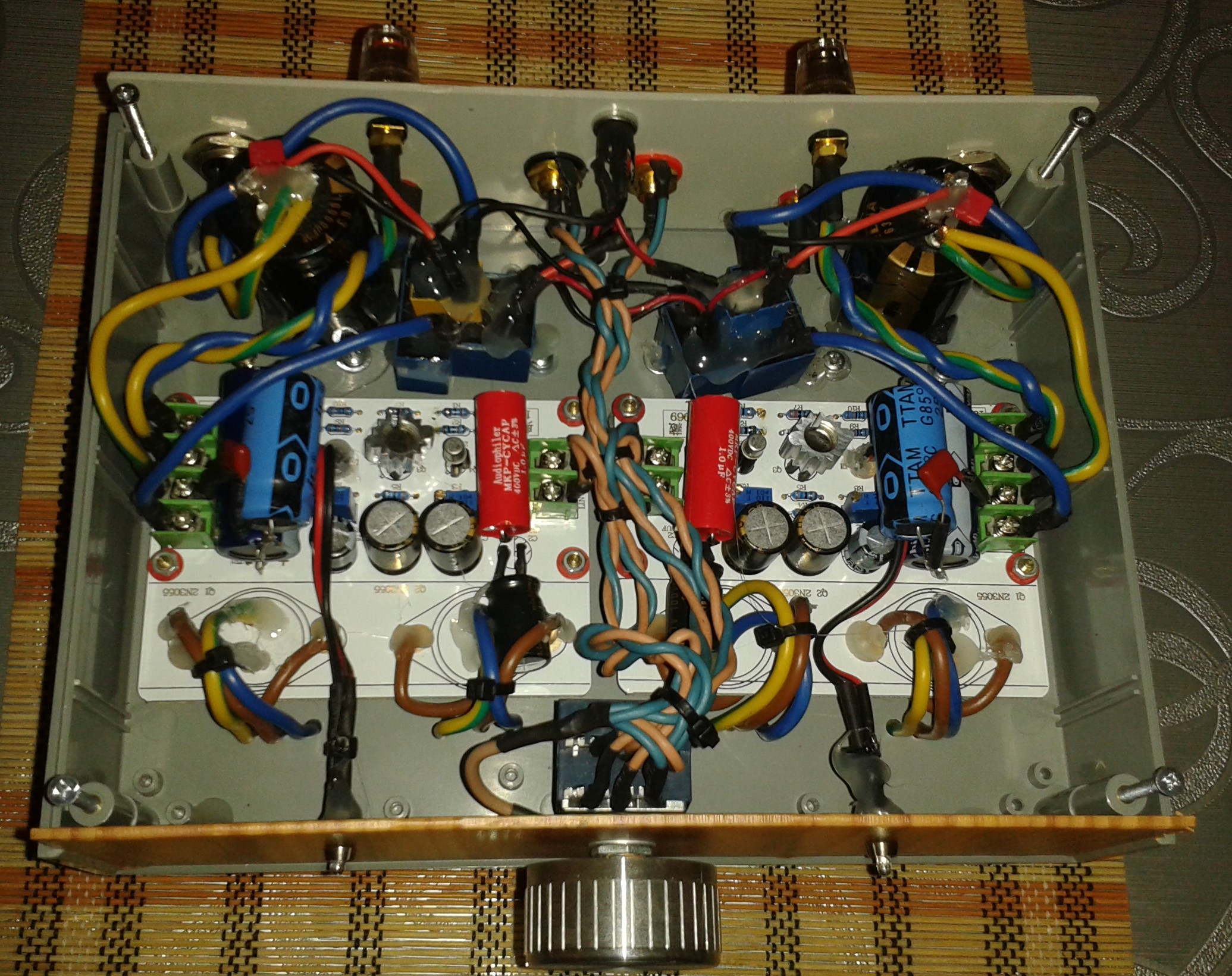

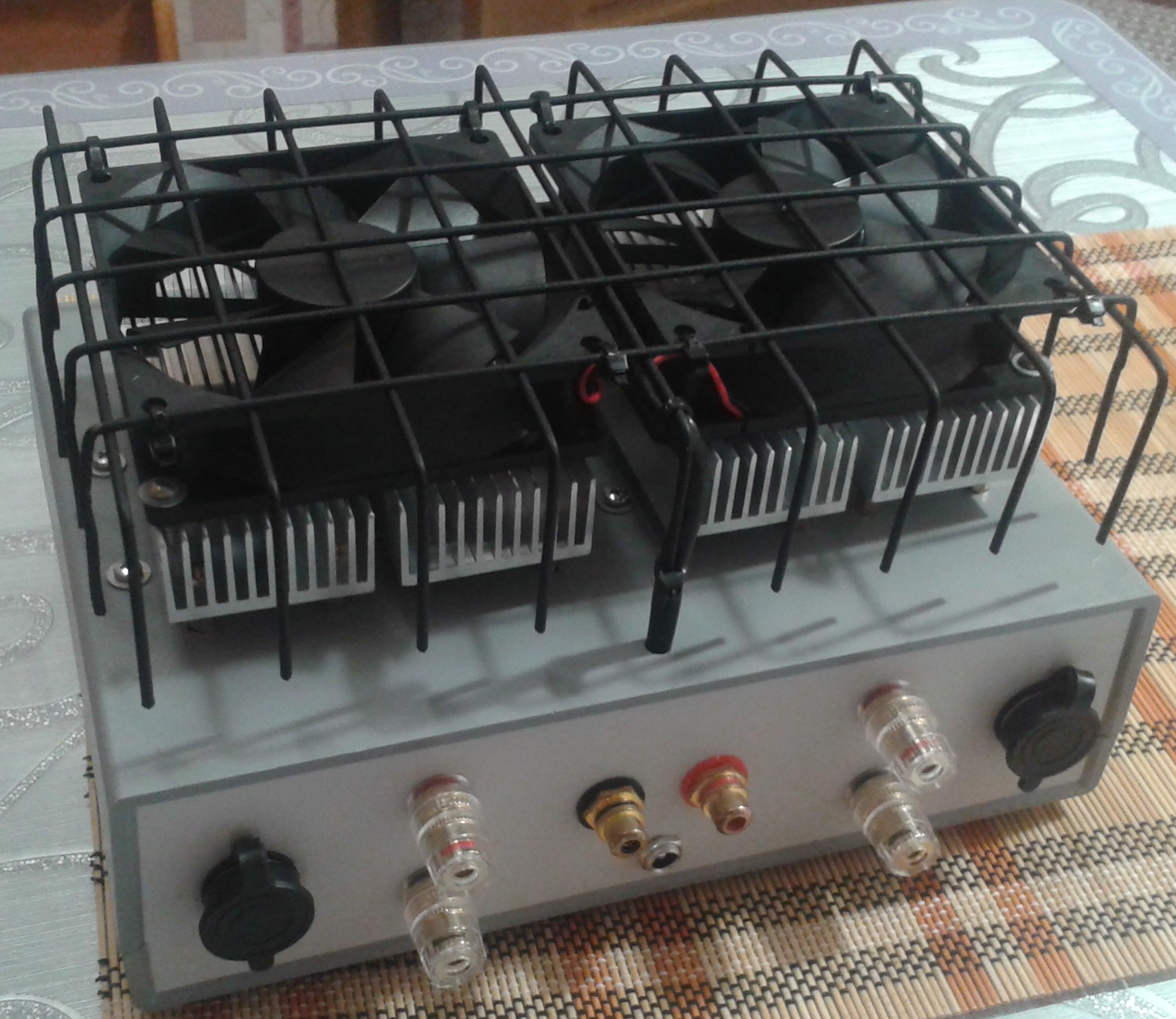

Смеяться не надо ! Представляю Вашему вниманию первую часть своего чуда. БП в отдельном корпусе. Каждый выходной транзистор на своем радиаторе без прокладок. Сверху два вентилятора 24 В, соединенны последовательно, работают очень тихо. Чтобы «Аудиофильский бог» от меня окончательно не отвернулся, запитал вентиляторы от отдельного БП с защитой от «дурака». Первая пара реле — выключает питание усилителя, если пропадает питание на вентиляторы. Вторая пара реле — выключает вентиляторы при отключении питания усилителя, чтобы каждый раз не выключать вентиляторы отдельно. На входе усилителя конденсатор 10 mF + пленка 0,1 мкф. Фон есть, в основном 100 Гц от БП усилителя. При замыкании входа усилителя на массу фон почти пропадает. Попробую экранировать провода на входе. После замены входных транзисторов на ВС560С, мощность выравнялась, но уровень шума в одном канале больше !

[Lektor]

Отлично. Но транзисторы лучше изолировать. Может чем то коротнуть, отверткой, монетой, что то упадет токопроводимое.
Радиаторы должны быть горячие!!! Сильно дуть не нужно.

[Вячеслав]

Роман, отличная газплита получилась!
В смысле дизайна. Мне понравилось, где- бы плюсануть!

[Alex]

Дизайн оригинальный! Круто.

[Roman]

Удалось легко победить пульсации в БП.

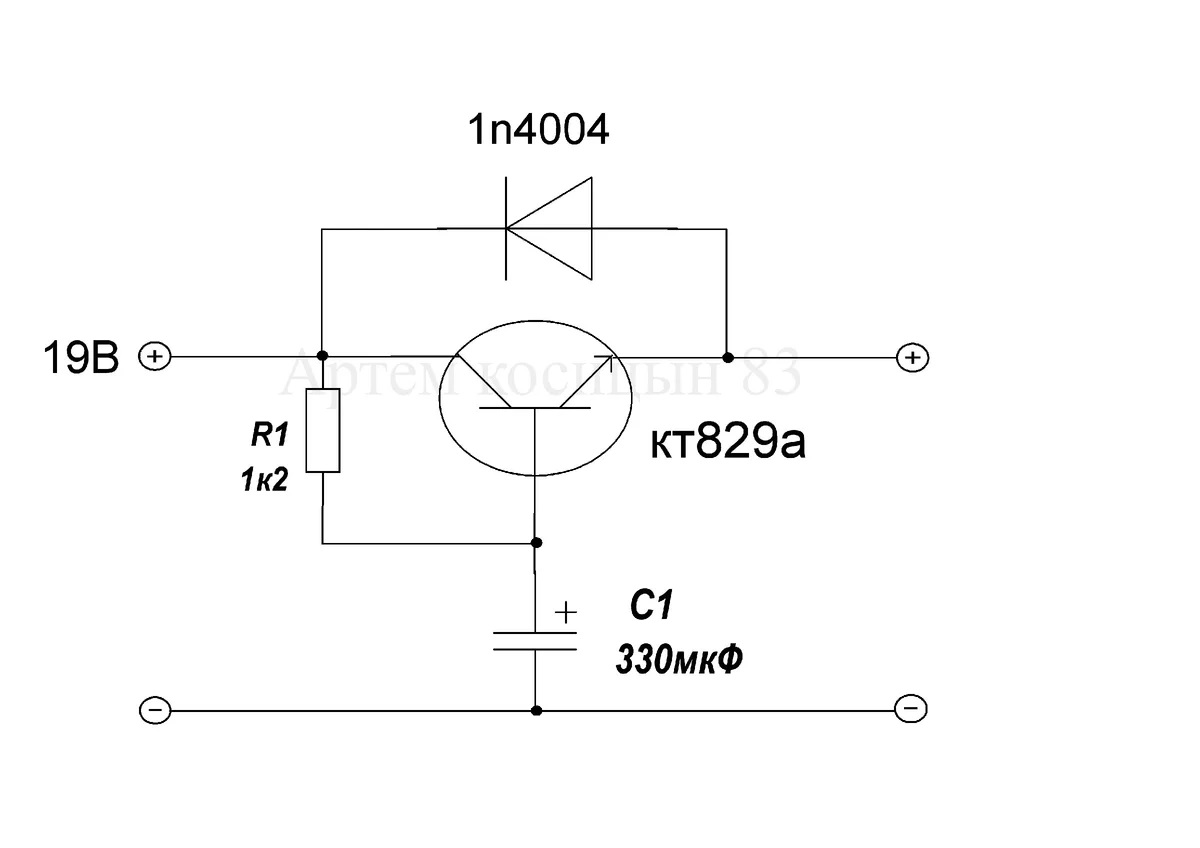

Транзистор взял TIP122. Диод ставить не стал, он есть в транзисторе. Резистор R1 поставил подстроечный на 3,3 кОм. Настроил этим резистором RC - фильтр и пульсации снизились почти в 10 раз. Но появился еще один источник тепла! Транзистор греется очень хорошо.

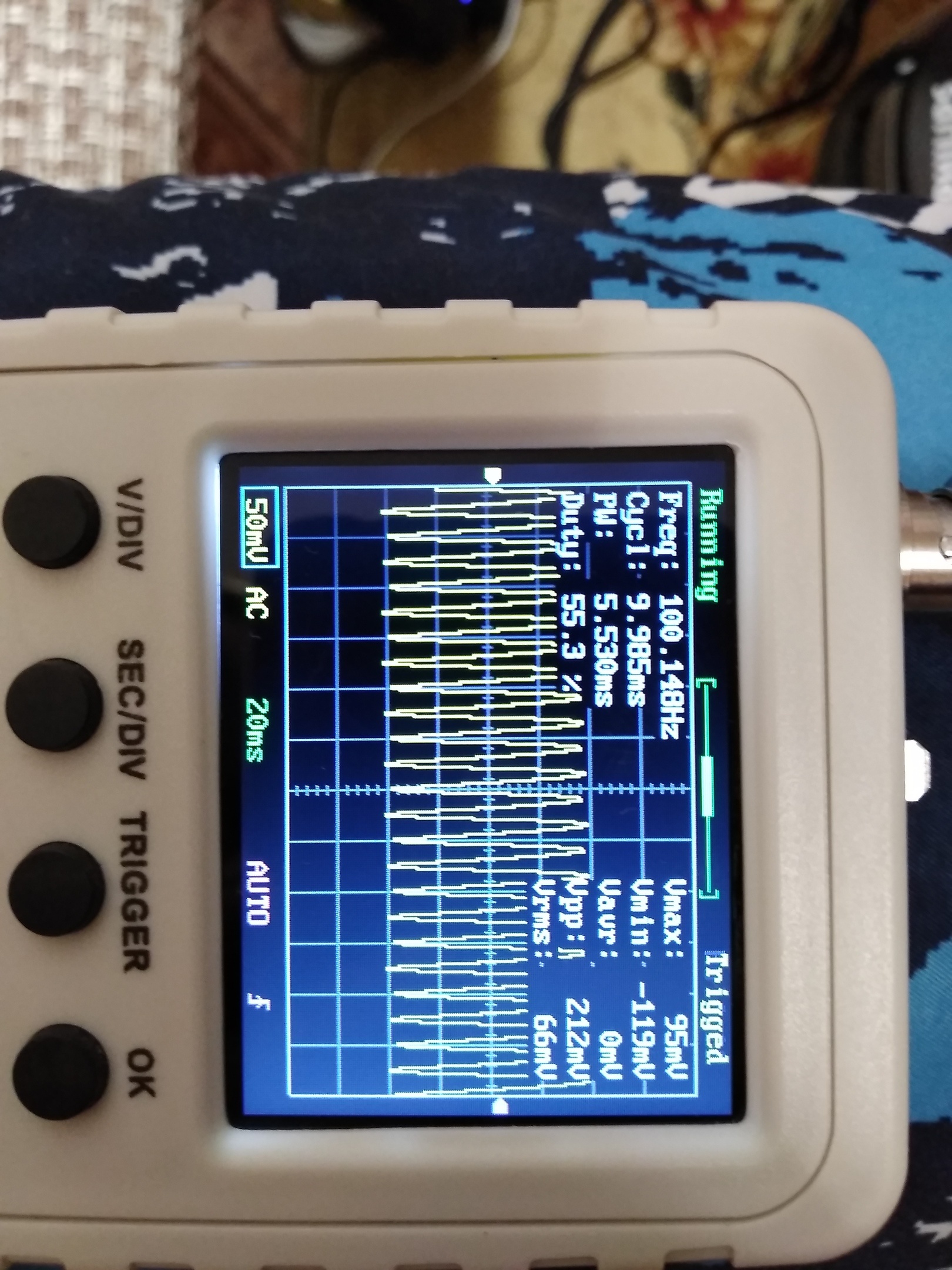

Как было

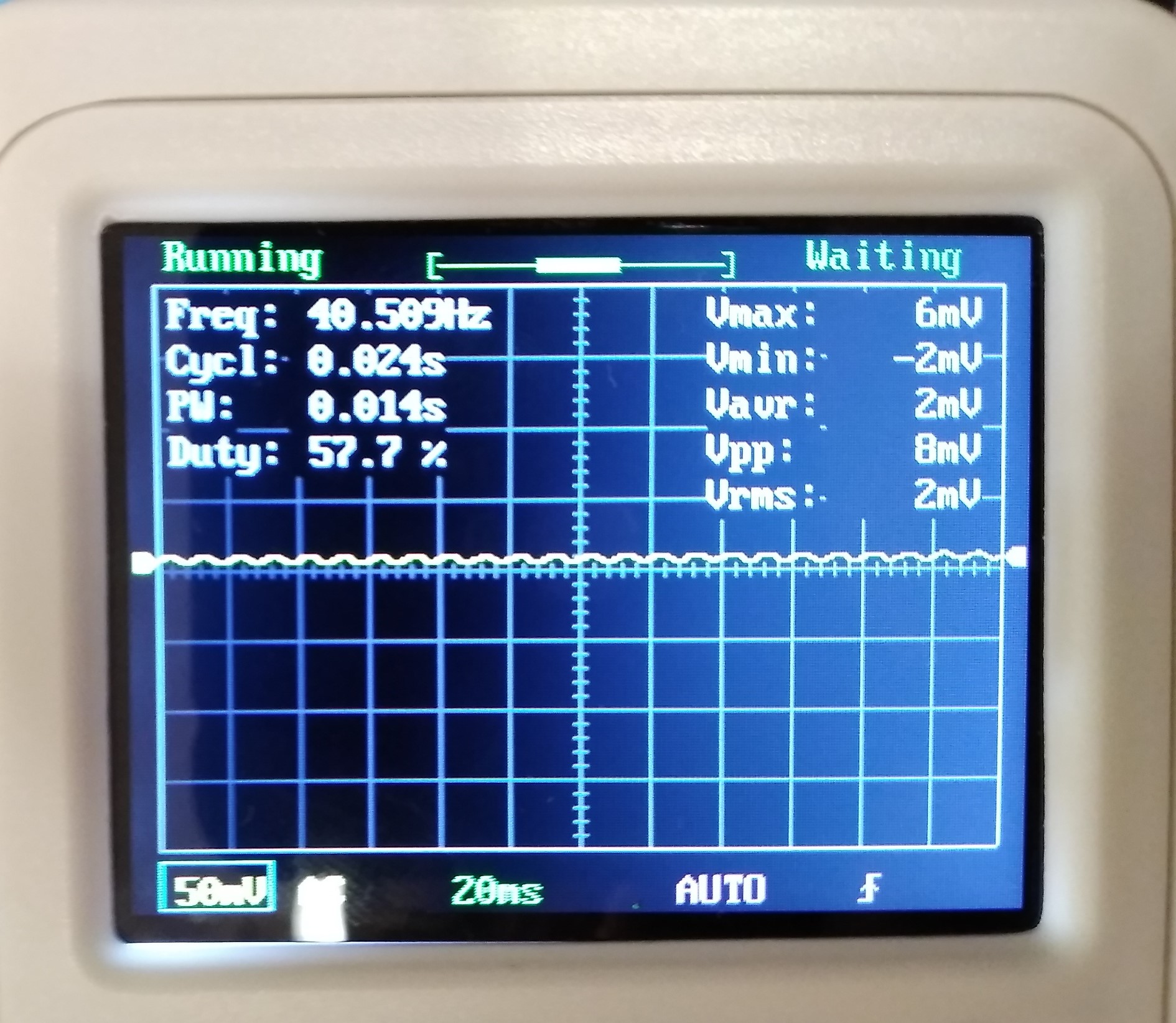

Как стало


[Lektor]

Уж лучше тогда было собрать стабилизатор. Он отличается от такого фильтра наличием стабилитрона для опорного напряжения.

[Alex]

Я пробовал стабилизаторы, но отказался из-за дополнительного источника тепла, которого и так много Для себя в 1969 выбрал CRC фильтр. Но самый идеальный вариант использовать импульсный блок питания.

[Smoke163]

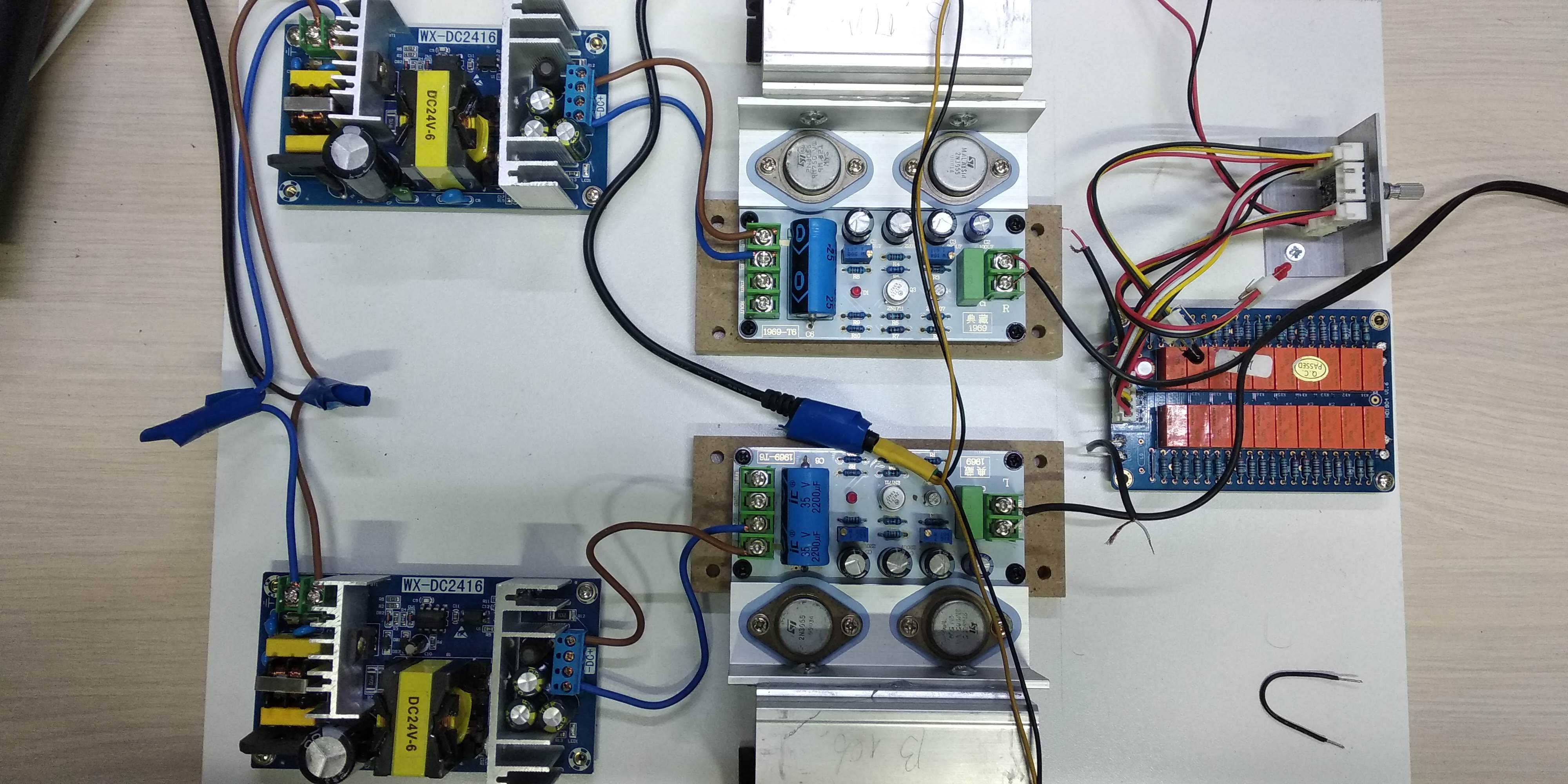

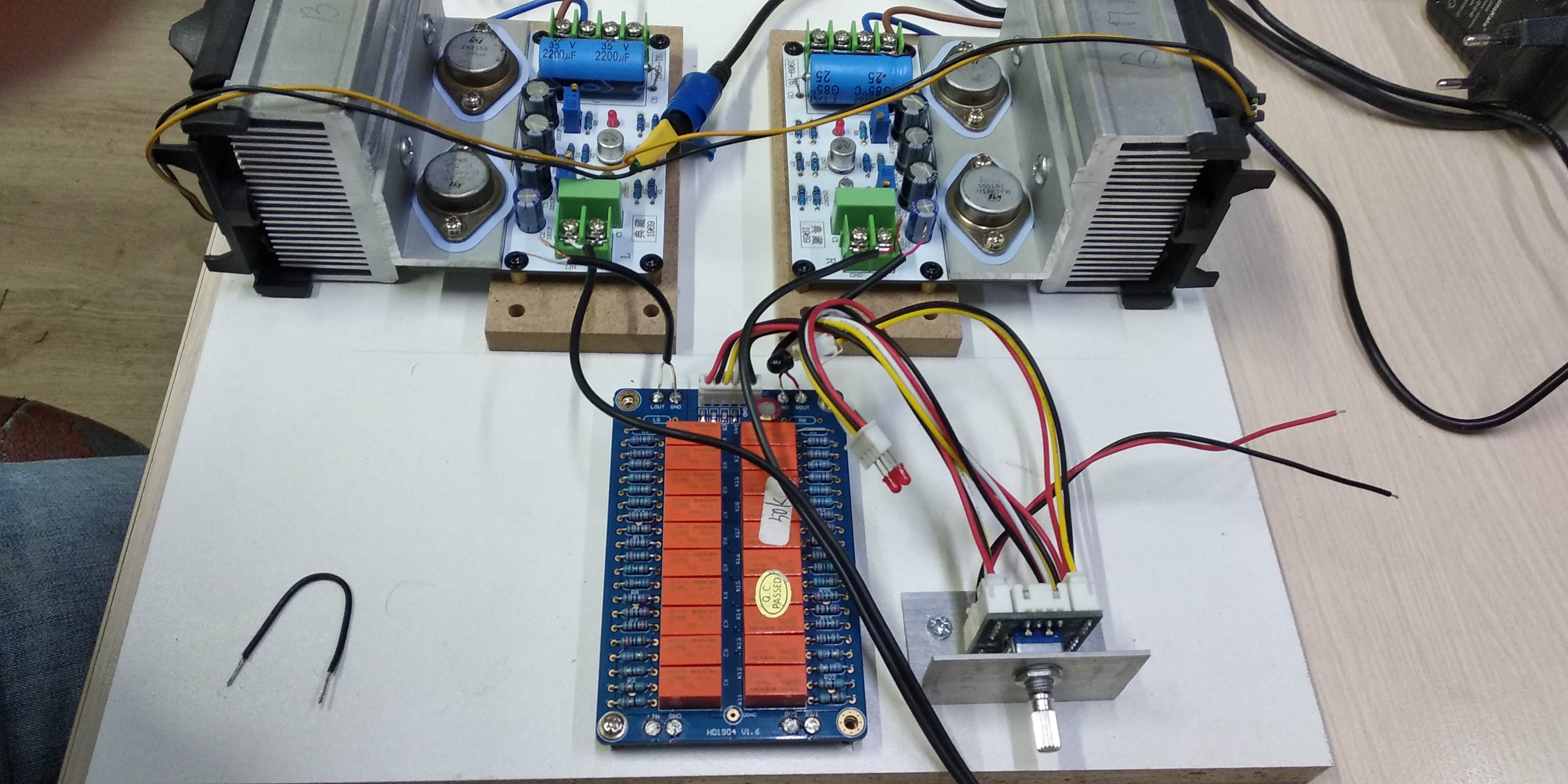

Доброго всем дня, нужен совет.. Собрал макет уся на детали из дсп.., в качестве регулировки громкости заказал плату из Китая.., работает по подобию регулировки громкости от Никитина.. Так вот, собственно проблема: Подключаю сигнал напрямую к платам Худа- звук практически без фона(очень мало), а когда подключаю через плату.. фон стоит оч сильный.. В чем может быть проблема?? В качестве платы?? или в кривых руках?? Жду советов, но скажу сразу, что я далеко не радиотехник.., но оч. люблю это направление).. Заранее спасибо!

[Smoke163]

Вот сама плата https://aliexpress.ru/item/400048082840 ... 33edBCHrgx

[Lektor]

Сам регулятор не нужно экранировать? По сути это входная цепь и она обширная. Если потыцять пальцем по релешкам, фон не увеличивается. Посовайте проводки, может где-то наводка.
Макет очень аккуратный!

[lgedmitry]

Если отключить питание от регулятора, оставив только звуковые провода, фон пропадает?

[lgedmitry]

Можно оффтопнуть немного: как такие бп 24-6 - можно для д-шника заказать?

[Lektor]

Например

[Smoke163]

Если отключить питание от регулятора, оставив только звуковые провода, фон пропадает?

Если так делать, то сигнал вообще прерывается.. тишина

[Smoke163]

Сам регулятор не нужно экранировать? По сути это входная цепь и она обширная. Если потыцять пальцем по релюшкам, фон не увеличивается. Посовайте проводки, может где-то наводка.
Макет очень аккуратный!

Если пройтись пальцами по релюшкам ничего не происходит.., провода от регулятора громкости тоже распутал.. фон ведет себя +/- стабильно, на шевеления не реагирует никак., заметил что когда ставишь трек на паузу.. фон еще больше.. а по поводу экранировки не думаю что что-то дает помехи... плата расположена и так вдали от проводов силовых.. Может брак попался..

[Denis2020]

Пропаяй плату ..проблемы похожи на плохую*землю*...или где-то нет связи с массой

[lgedmitry]

Если отключить питание от регулятора, оставив только звуковые провода, фон пропадает?

Если так делать, то сигнал вообще прерывается.. тишина

Тэээкс, а если питание на регулятор чисто для эксперимента подать от чего-то не связанного с усилителем, ну хоть от батарейки какой?

[Smoke163]

Питание подавалось от лабораторника. Еще заметил, что громкость не регулируется... Видео снял для Китайца.. хочу вернуть ему это, ну или возврат средств сделать.. Проще закажу регуль Никитина.. Вот ссыль на видео https://yadi.sk/i/j5n6kk7ADOblFQ
