Усилитель JLH 1969

[DarndZ]

Всем привет! Недавно получил кит как на видео. Сам начинающий во всем, что связано с радиотехникой, но спаял все правильно, проверял несколько раз. Пока идет блок питание на 24В использую 12В 2А для теста. Но не могу выставить напряжение: резистор кручу, а мультиметр показывает 0.6В и не двигается... Музыка работает, но очень тихо. Перерыл тему, перерыл гугл и ничего не нашел. Кто-нибудь, может, сталкивался с подобным?

[Alex]

12 маловато

[DarndZ]

12 маловато

Сейчас подрубил БП от ноута на 19В 3.5А. Стало не 0.6В, а 0.9В, но все равно не меняется. При этом транзисторы нагрелись очень сильно. Уже накрутил в крайнее положение резистор туда-сюда, ничего не меняется) Я начинаю грешить на мультиметр, но входные 19В он показывает правильно... Самое странное, что под конец моего издевательства над платой транзисторы стали теплыми, градусов 40 на ощупь, не обжигают как в начале, и опять показывает 0.6В, а не 0.9В как при старте.
Что-то я не правильно делаю, осталось понять что)

[Alex]

А покажите, что вы крутите за резистор и где и что вы замеряете?

[DarndZ]

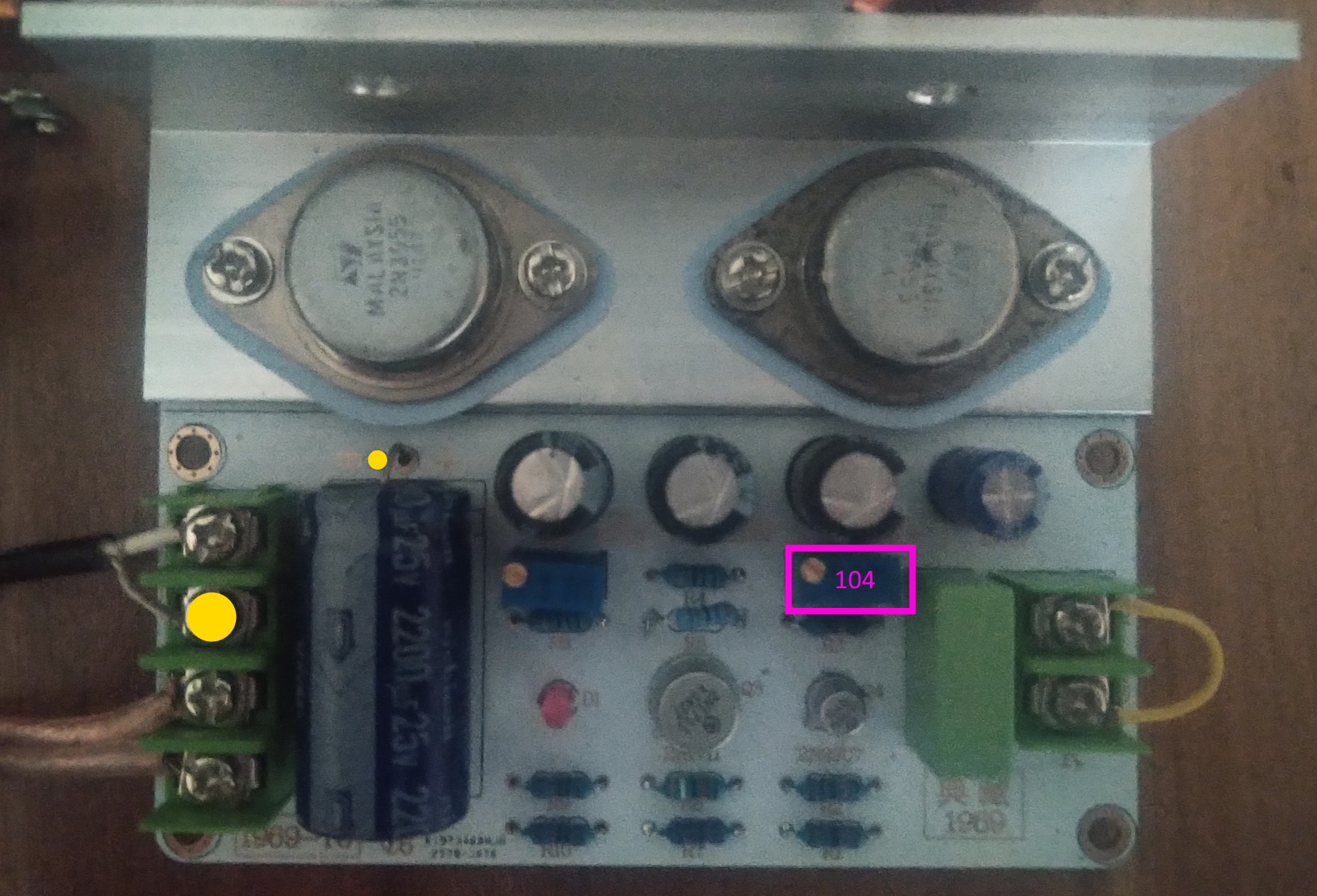

Прошу прощения за качество) Розовый 104 - Тот, что кручу. В желтые вставляю мультиметр.

[Alex]

Вы случайно не перепутали переменные резисторы местами? И еще замеряйте сколько потребляет ваша плата.

[DarndZ]

Все вставлял как указано на плате, сверяясь с Вашем видео. Для замера тока нужно мультиметр вставить в землю и в минус БП, верно?

[Alex]

Для замера тока нужно мультиметр вставить в землю и в минус БП, верно?

нет

Ток платы замеряем амперметром, в разрыв плюса питания, так проще будет.

[DarndZ]

Ток платы замеряем амперметром, в разрыв плюса питания, так проще будет.

Ток 0.6А. Что-то везде 0.6... Видимо все таки я каким-то образом сломал мультиметр. Нужно будет одолжить у кого-нибудь и повторить замеры

[Alex]

Может быть и такое

[Q100]

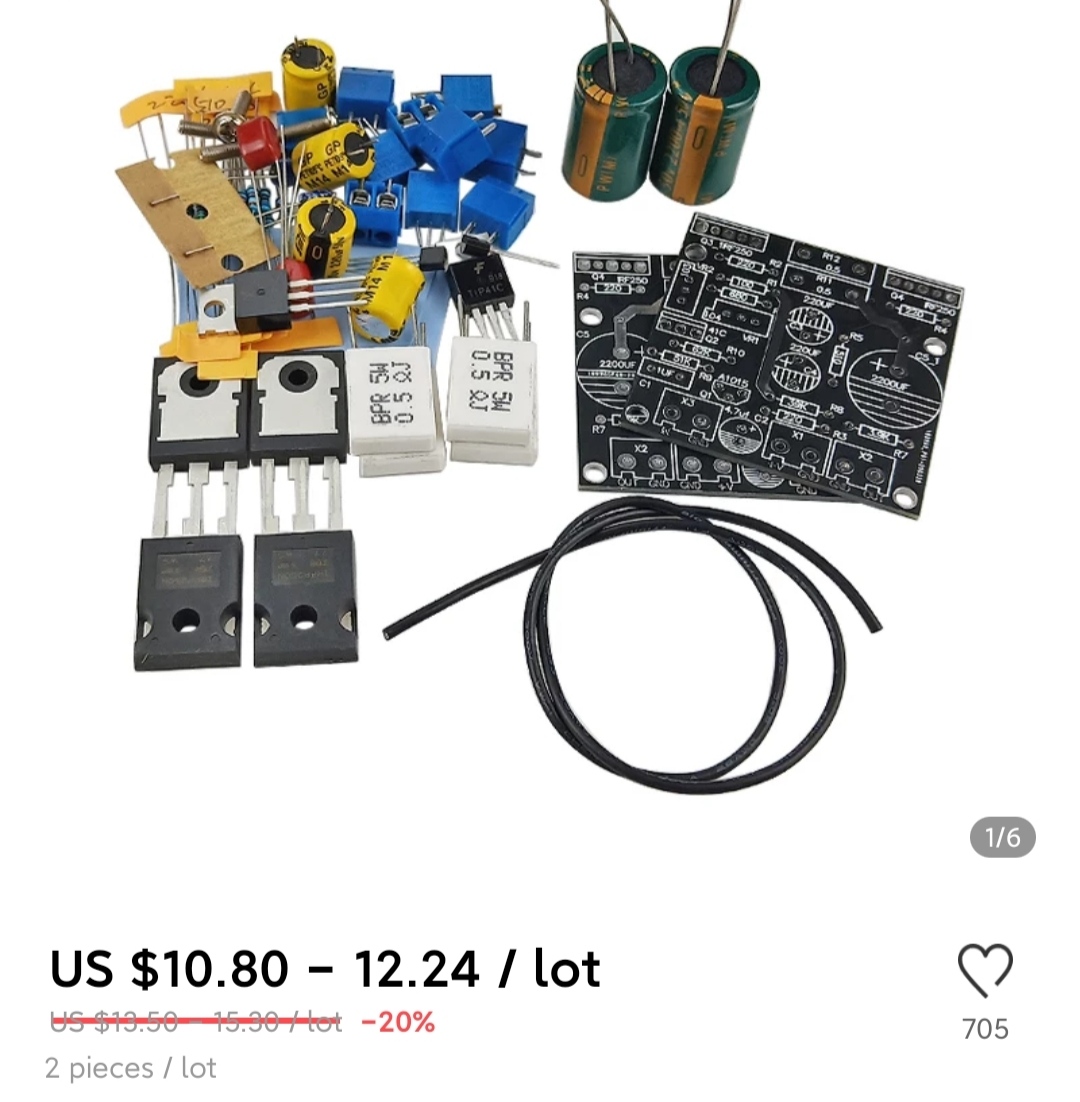

Подскажите по поводу качества звука кит набора 1969 mini на irf250. Возможно, данный вариант тестировался ув. форумчанами, не обнаружил в теме?



[Lektor]

По поводу качества писалось выше. Платы отличные, компдектация - хлам. Работать будет, но это как приготовить борщ из чего под руку попало.

[Q100]

По поводу качества писалось выше. Платы отличные, компдектация - хлам. Работать будет, но это как приготовить борщ из чего под руку попало.

Отличная аналогия). Встречаться в продаже такие мини 1969 в нормальной комплектации?

[lgedmitry]

зачем там ирфы вообще?

[Lektor]

Встречаться в продаже такие мини 1969 в нормальной комплектации?

Нет!
На украинском Аудиопортале есть вылизанный проект, но 2003 года. Автор Justas. У меня на сайте все собрано в кучу и в начале статьи ссылка на ветку форума.
Это если вот хочется собрать не по детски.

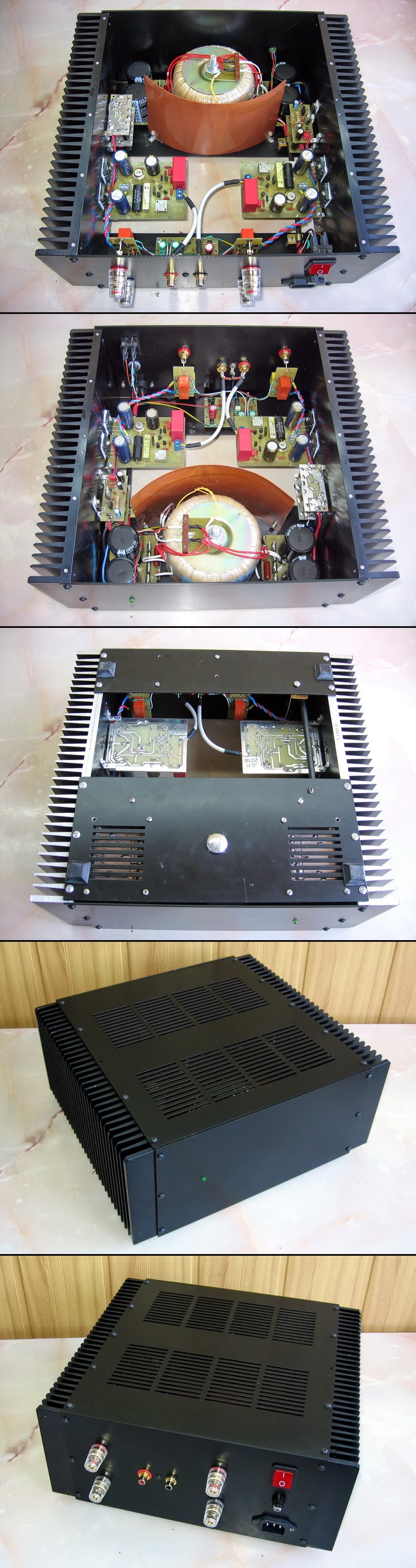

Justas 2003.jpg (749.1 КБ) 1283 просмотра

[Q100]

На украинском Аудиопортале есть вылизанный проект, но 2003 года. Автор Justas. У меня на
Это если вот хочется собрать не по детски.

Действительно не по детски

Сформулирую вопрос немного по-другому:
Для знакомства с категорией А какой набор можете рекомендовать? (опыт с D и АВ имеется)

[Lektor]

А что вас напугало? Приблизительно так же выглядит у Alex.
Тот, что в начале ветки можно пробовать. Он даст представление об усилителе.
Но, опять же. Сварите борщ с хрен знает чего, попробуете и скажете, что украинцы идиоты.
Вариант от Justas можно упростить применив импульсный источник питания. Все остальное там как и в варианте 1969г. Можно собрать его первую версию на советских транзисторах. Всяко лучше, чем на поддельных.

[lgedmitry]

Я собирал на 2sc5198 c ebay. Не уверен что оригинал. Но тем не менее, играют хорошо. Правда в первых двух каскадах точно оригинальные стояли. Bc807 и кт602бм

[Q100]

А что вас напугало? Приблизительно так же выглядит у Alex.
Тот, что в начале ветки можно пробовать. Он даст представление об усилителе.
Но, опять же. Сварите борщ с хрен знает чего, попробуете и скажете, что украинцы идиоты.
Вариант от Justas можно упростить применив импульсный источник питания. Все остальное там как и в варианте 1969г. Можно собрать его первую версию на советских транзисторах. Всяко лучше, чем на поддельных.

Спасбо, посмотрю Justas - а или начну с того, что в начале темы. Путь в любом варианте интересный

[Lektor]

Он вас не разочарует, но не даст полного представления.
Интересный путь стоит денег.
Купите голую плату и купите хорошие транзисторы, хотябы выходные, и конденсаторы. В комплекте идет мусор.

[Q100]

Он вас не разочарует, но не даст полного представления.
Интересный путь стоит денег.
Купите голую плату и купите хорошие транзисторы, хотябы выходные, и конденсаторы. В комплекте идет мусор.

а как же ваше мнение в самом начале экперимента, на STI из комплекта?

ПС: попробовую Tesla KD502 поставить

[Lektor]

Поменял транзисторы, стало лучше. Потом конденсаторы - еще лучше. Подобрал пары транзисторов.
Теперь с высоты опыта могу дать совет. А вы поступайте как вам хочется.

[lgedmitry]

Пары подобрать - это понятно. А вот с типами транзюков и степенью поддельности советами трудно помочь. Разве что предложить точь-в-точь свой опыт скопировать.
А так: плата с возможностью удобной замены транзюков. Ставим на стол на месяц-другой и паяем туда по очереди что есть в доме, на работе, в магазине, у знакомых...
Слушаем, меряем, отбираем, повторяем.
У меня типов по 7...8 где-то входных и средних транзюков опробовано было.

[Q100]

Поменял транзисторы, стало лучше. Потом конденсаторы - еще лучше. Подобрал пары транзисторов.

Лучшее враг хорошего. Спасибо за совет. Заказал набор на б/у STI. Соберу и буду по-немногу допиливать

офф. интересно, как будет играть 1969 с ЛОМО 4а-28 в ОЯ? в них 16(12Ом)

[Q100]

У меня типов по 7...8 где-то входных и средних транзюков опробовано было.

И на чём остановились, если не секрет?

[lgedmitry]

Так я ж писал вчера: bc807 и кт602бм. А в выходники я не игрался. Так как не было ничего кроме 2sc5198. Сразу их поставил и так и оставил
И если думаете лепить версию 2003, что хорошо, то стабилизаторно-токовые транзисторы подбирать там не нужно. Любые из тумбочки ставьте - результаты идентичны

[Lektor]

офф. интересно, как будет играть 1969 с ЛОМО 4а-28 в ОЯ? в них 16(12Ом)

Ему понравится. При такой нагрузке не нужен большой конденсатор на выходе. 2200мкФ будет достаточно. Мощность будет небольшая, что компенсируется высокой чувствительностью динамика и акустики.

[Q100]

Так я ж писал вчера: bc807 и кт602бм. А в выходники я не игрался. Так как не было ничего кроме 2sc5198. Сразу их поставил и так и оставил
И если думаете лепить версию 2003, что хорошо, то стабилизаторно-токовые транзисторы подбирать там не нужно. Любые из тумбочки ставьте - результаты идентичны

только 1969, только хардкор будет теплее зимой

[lgedmitry]

ну, по теплу-то меж версиями разницы особо и нет, коллега))))

[lgedmitry]

И если без иип делать - то 2003 ещё и теплее: в нём стабилизаторов питания в два раза больше, а они тоже ни разу не холодные
