Усилитель JLH 1969

[DarndZ]

Пришел новый мультиметр. Ток 1.3А при старте, но он быстро падает до 0.03А. Напряжение между точками также 0.7В. Спаял все по схеме, транзисторы комплектные китайские, может в них проблема? По внешнему виду они очень поношенные, но грелись сильно. Сейчас не греются вообще

UPD: Почему-то умер подстроечный 202. Он же на 2кОм, не ошибаюсь?

[IT-Prof]

202 да 2кОм выставляется ток покоя, он должен наоборот возрастать с нагревом транзисторов. Проверьте все согласно схеме. Надеюсь вы не включали плату без радиаторов?


[Lektor]

У меня было дело, я перепутал подстроечники местами. Не помню как это отражалось на настройке. Вроде я не мог выставить ток покоя.

[DarndZ]

Подключал без радиаторов на очень короткое время для проверки. Они нагревались, но палец спокойно терпел, значит несильно. Сейчас купил резисторы, а паяльник на работе оставил, эхх. Теперь только в понедельник перепаяю) Надеюсь в этом и была проблема, уж хочется быстрее послушать) Большое спасибо за советы!

[lgedmitry]

Если транзисторы на выходе дубовые слишком - вполне может гореть подстроечный резюк

[Александр 1980]

Добрый вечер уважаемые форумчане! Пару дней читал ветку, очень интересные варианты и реализации. Пока мой КИТ вместе с импульсником в пути из Китая, решил так сказать подготовить корпус. Имеется корпус от амфитона у-002, понимаю, что площадь радиаторов маловата, но все-таки другого нет буду пробовать, как раз посадочные места под транзисторы уже готовы, плюс есть куча керамики под ТО-3, заодно импульсник сядет на место трансформатора. У меня к Вам вопрос. Имеется некоторое количество транзисторов 2Т819В, как Вы думаете стоит ли их использовать вместо "родных" из КИТа?

[IT-Prof]

Если подходят поробуйте, будет интересно, как раз сравните!

[Александр 1980]

Вот в том то и сомнения, они не полный аналог.

[Serg_dy]

2Т819В по рабочему напряжению и току норм., только по характеристиками он менее скоростной и у него меньше статический коэфф. усиления (h21), что может сказаться на характере звука. Из-за низкого (h21) могут быть проблемы с установкой рабочего тока усилителя, но это не обязательно.

[Александр 1980]

Подталкивает то, что здесь в ветке про китайские транзисторы написано, что фейк, поэтому и возникла мысль о наших. У меня к тому же их приличное количество.

[lgedmitry]

Ну уж если так хочется - то я б собрал их все в кучу и устроил бы измерение н21э. Если наберётся 4 штуки с результатом больше сотни - то продолжил бы размышления. Ну а нет - так и отбросил бы эту тему в сторону, взял бы современные тошибы (может они и неоригинал, но в современной усилительной технике стоят повсеместно, и живы вроде бы)

[Smoke163]

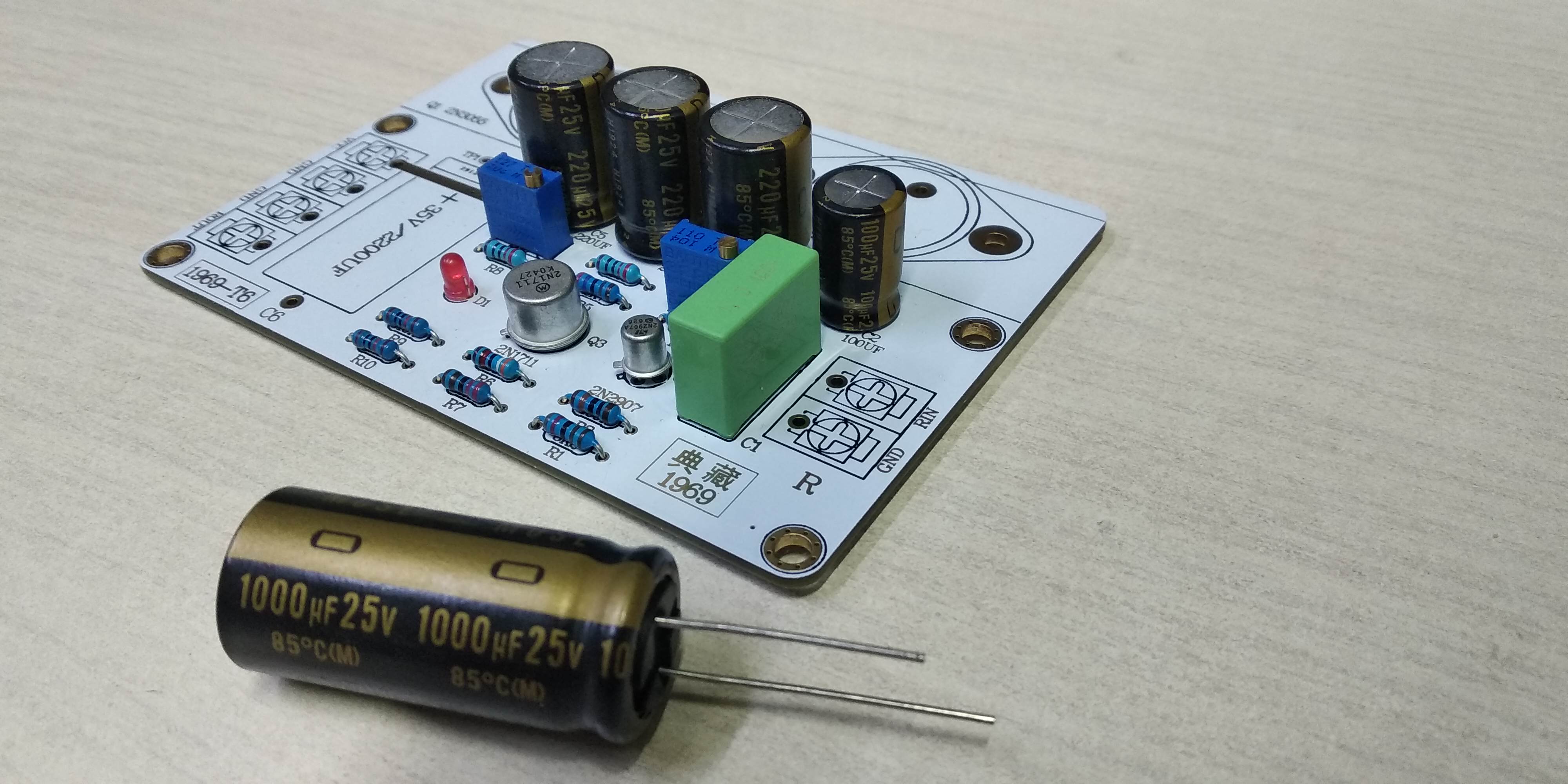

Добрый день или вечер форумчане. Вопрос есть у меня к вам: как вы думаете, если я поставлю конденсаторы по 1000 х 7 штук(как на фото) НА ОТДЕЛЬНОЙ плате рядом и соединю с основной платой хорошим медным проводом длиной прим. по 60-70 мм макс. каждый.. Звук не поменяется в худшую сторону?? нежели я буду лепить их абы-как навесным способом(сверху и снизу платы).. Не смейтесь, если ответ очевиден.. Спасибо заранее за советы.

[Lektor]

Да хоть в колонку их поместите. Не станет хуже. Идея уйти от гирлянд на плате очень хорошая. Если акустика 8Ом, то 4шт на канал хватит. А вообще сначала макетку соберите и послушайте, нужно ли такое количество вешать.

[Smoke163]

Да хоть в колонку их поместите. Не станет хуже. Идея уйти от гирлянд на плате очень хорошая. Если акустика 8Ом, то 4шт на канал хватит. А вообще сначала макетку соберите и послушайте, нужно ли такое количество вешать.

Спасибо за совет. А по поводу кол-ва.. придерживался варианта 6800 на каждый канал.. как и говорил (советовал) Alex...но слушать буду в любом случае..

[Александр 1980]

Тоже буду вместо 2200 мкф ставить на 10000 мкф рядом с платой.

[s_wa]

Здравствуйте.
Строю усилитель на основе схемы JLH1969 из китайского кита.
Возник вопрос, каково входное сопротивление оригинального усилителя?
Вопрос возник поздновато, после того как коллега по-работе намекнул, что сопротивление переменного резистора регулятора громкости (который я собираюсь устанавливать), должно быть ниже, чем оное сопротивление.

[IT-Prof]

Вроде входное сопротивление равняется резистору, который стоит на входе усилителя.

[lgedmitry]

Вроде входное сопротивление равняется резистору, который стоит на входе усилителя.

И один из них там подстроечный

[Alex]

у меня стоит по входу регулятор громкости никитина 10К все норм.

[s_wa]

Вроде входное сопротивление равняется резистору, который стоит на входе усилителя.

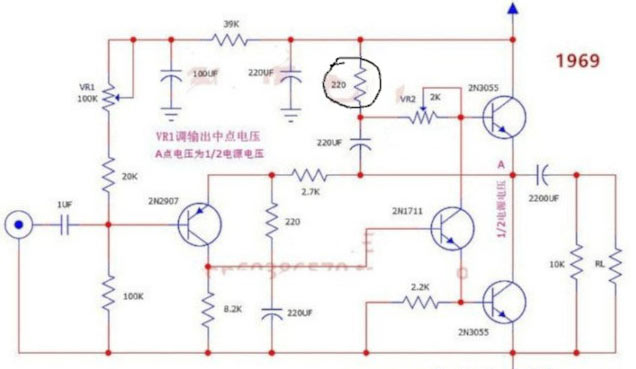

Если судить по схеме из самого первого сообщения ветки, сопротивление равно 100 кОм. Верно?
По схеме, которую мне дал китаец, там резистор 75 кОм.

у меня стоит по входу регулятор громкости никитина 10К все норм.

С регулятором громкости на 10 кОм, действительно проблем не ожидается, при любом раскладе. Я же, к сожалению, уже приобрёл моторизованный переменный резистор на 100 кОм и только теперь задумался.
Мои собственные измерения (расчёты) показывают входное сопротивление 16-25 кОм. В результатах сомневаюсь (потому и задаю вопрос) из-за отсутствия у меня микроамперметра. Мой мультиметр умеет мерить только миллиамперы, а входной ток это самый низ предела измерений прибора и погрешность там бешеная.

[lgedmitry]

Совершенно неверно. Параллельно 100 кОм стоит ещё верхняя цепочка из 20кОм и vr1

[s_wa]

Следовательно входное сопротивление будет отличаться между экземплярами одинаковых усилителей, т.к. у всех разное сопротивление подстроечного резистора?

[lgedmitry]

Будет

[Александр 1980]

А кто что думает на счет настройки отдельно? Т.е. Сначала я подключу питание на левый канал, настрою, затем подключу на правый канал .

[lgedmitry]

А вот это попробуйте

[Alex]

Так будет правильно

[Александр 1980]

Еще один вопросик. Видел раньше в некоторых усилителях ставят резисторы параллельно выходу на 1 кОм, как я понимаю для быстрой разрядки конденсатора выходного (для однополярного питания).Кто что думает на этот счет к нашему усилителю?

[lgedmitry]

Если питание однополярное - то да, полезно

[s_wa]

А какой смысл в подобном резисторе, при подключенной акустике?

[lgedmitry]

А какой смысл в подобном резисторе, при подключенной акустике?

смысл когда акустика отключена
