Hi-End усилитель своими руками на базе clone nCore 2_050

[Alex]

Супер, поздравляю! Единственное напрашивается второй блок питания

[lgedmitry]

отчего-то хочется шильду повыше приподнять, и на пи/2 повернуть её против часовой

[snegs]

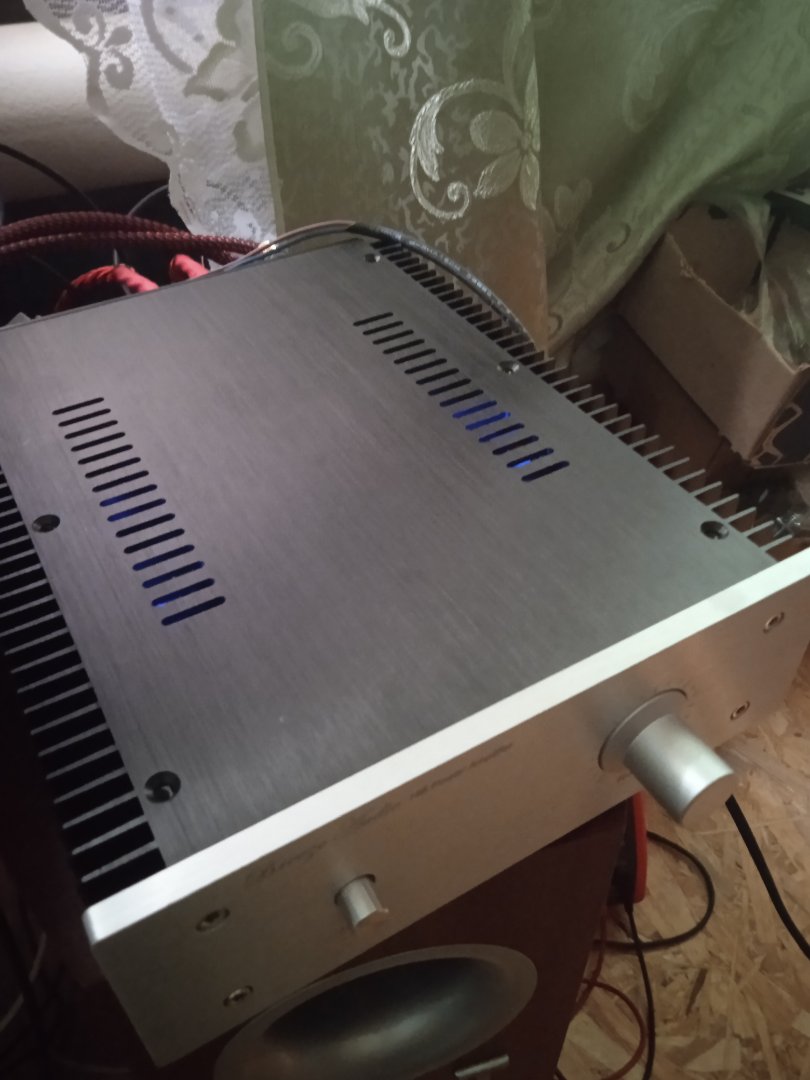

Всем привет! Поменял подсветку индикаторов и внедрил подсветку ручек. Установил моторизированный привод.
https://youtu.be/Roso-STM3TU

[Alex]

Видео не доступно.

[snegs]

Проверю...

[snegs]

https://youtu.be/Roso-STM3TU ссылку починил

[Alex]

Красиво получилось!

[Sous]

платы снова в наличии.

[Zekagorik]

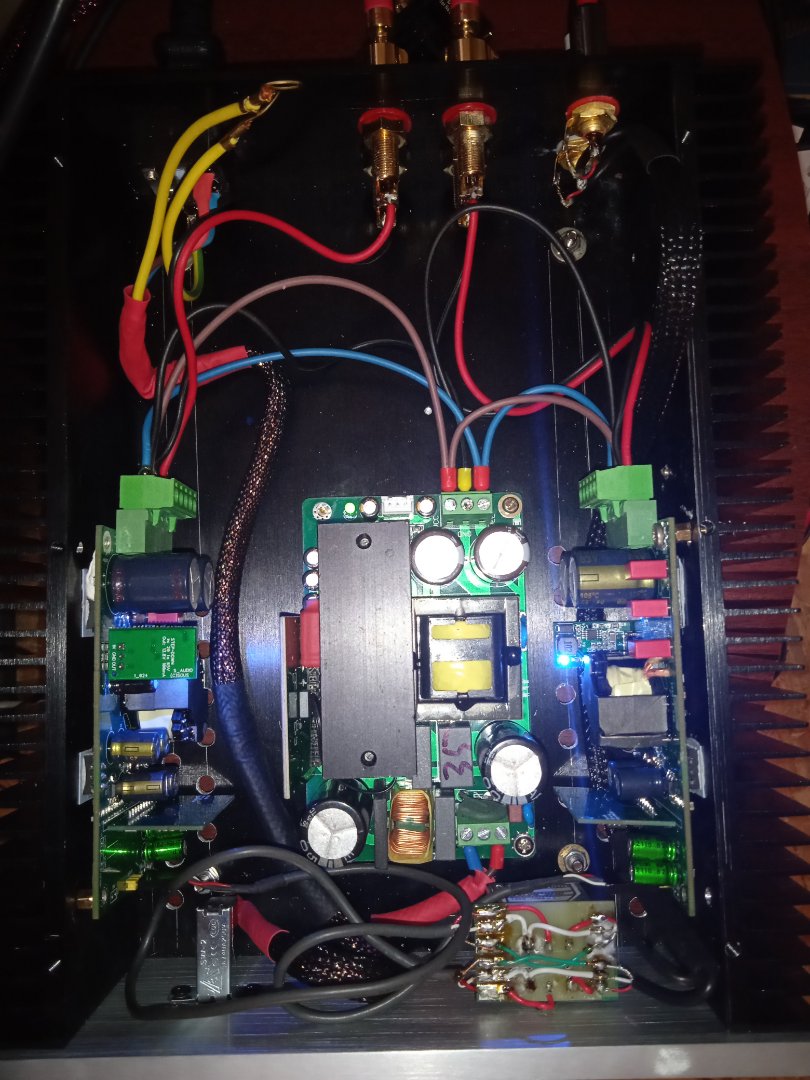

Сегодня решил попробовать, собрал потестить, платы защиты не поставил ещё, ну и поаккуратнее уложить всё, звук чистый, шумов нет, акустика дали Спектор 2

[Alex]

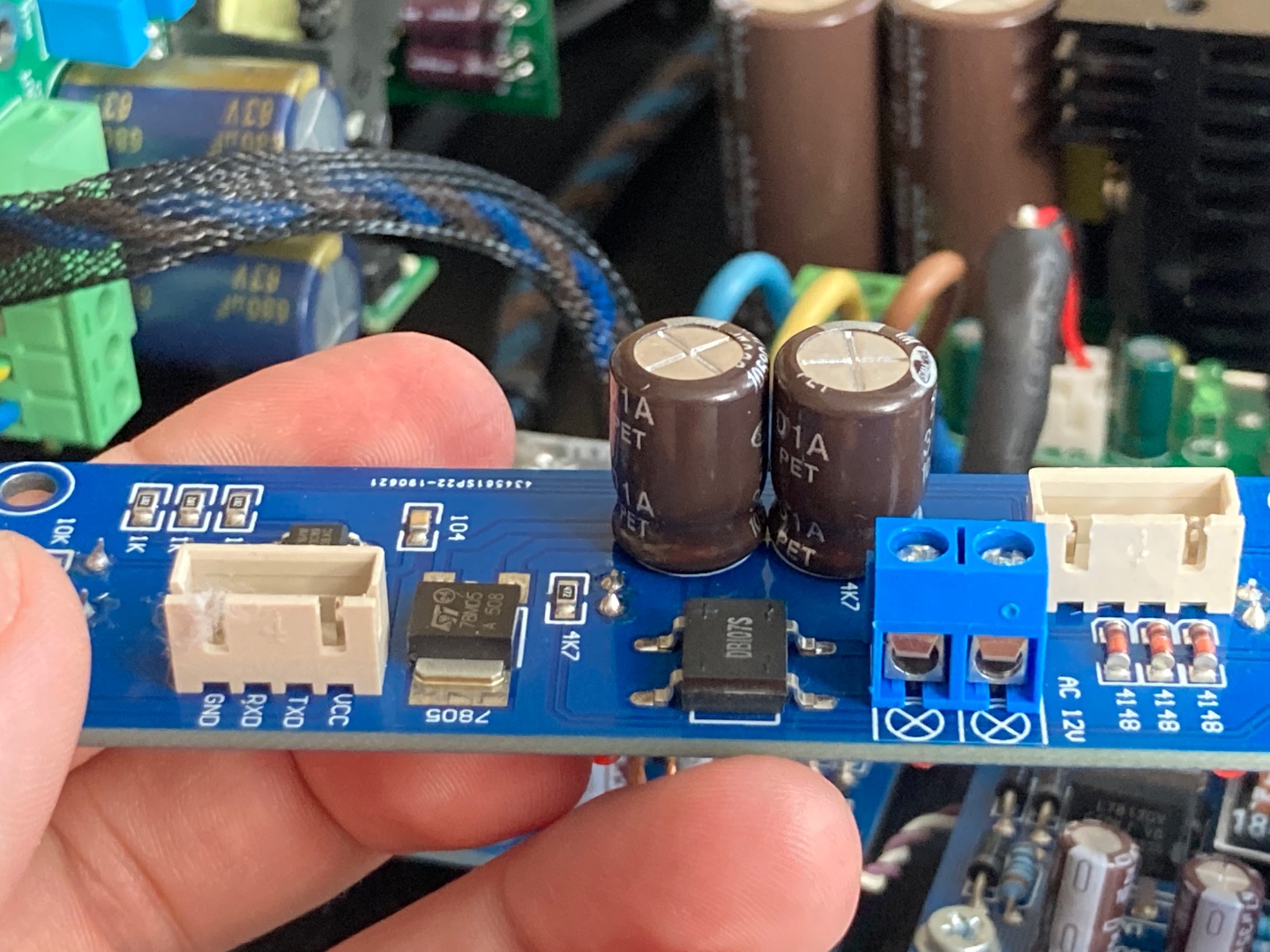

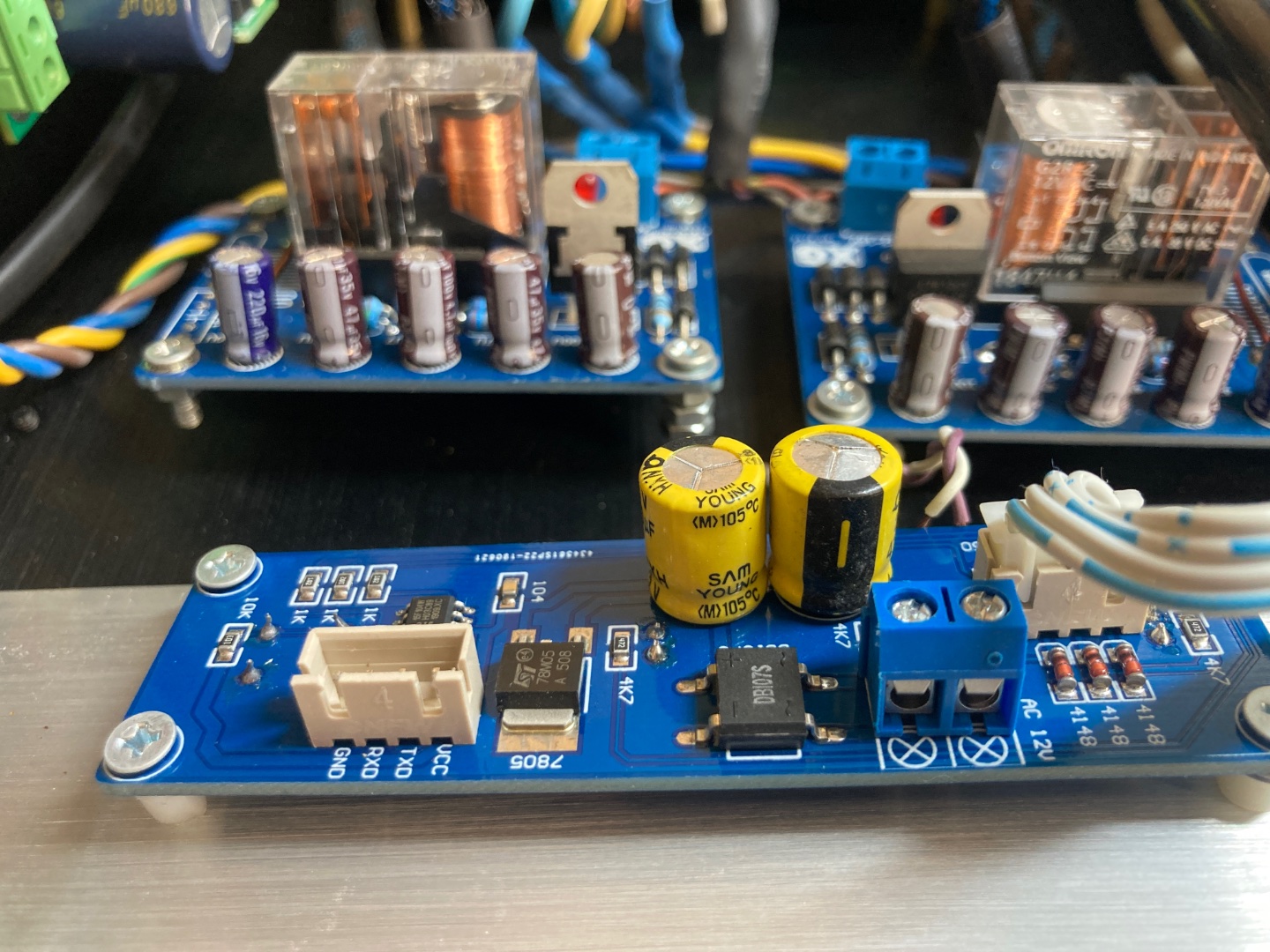

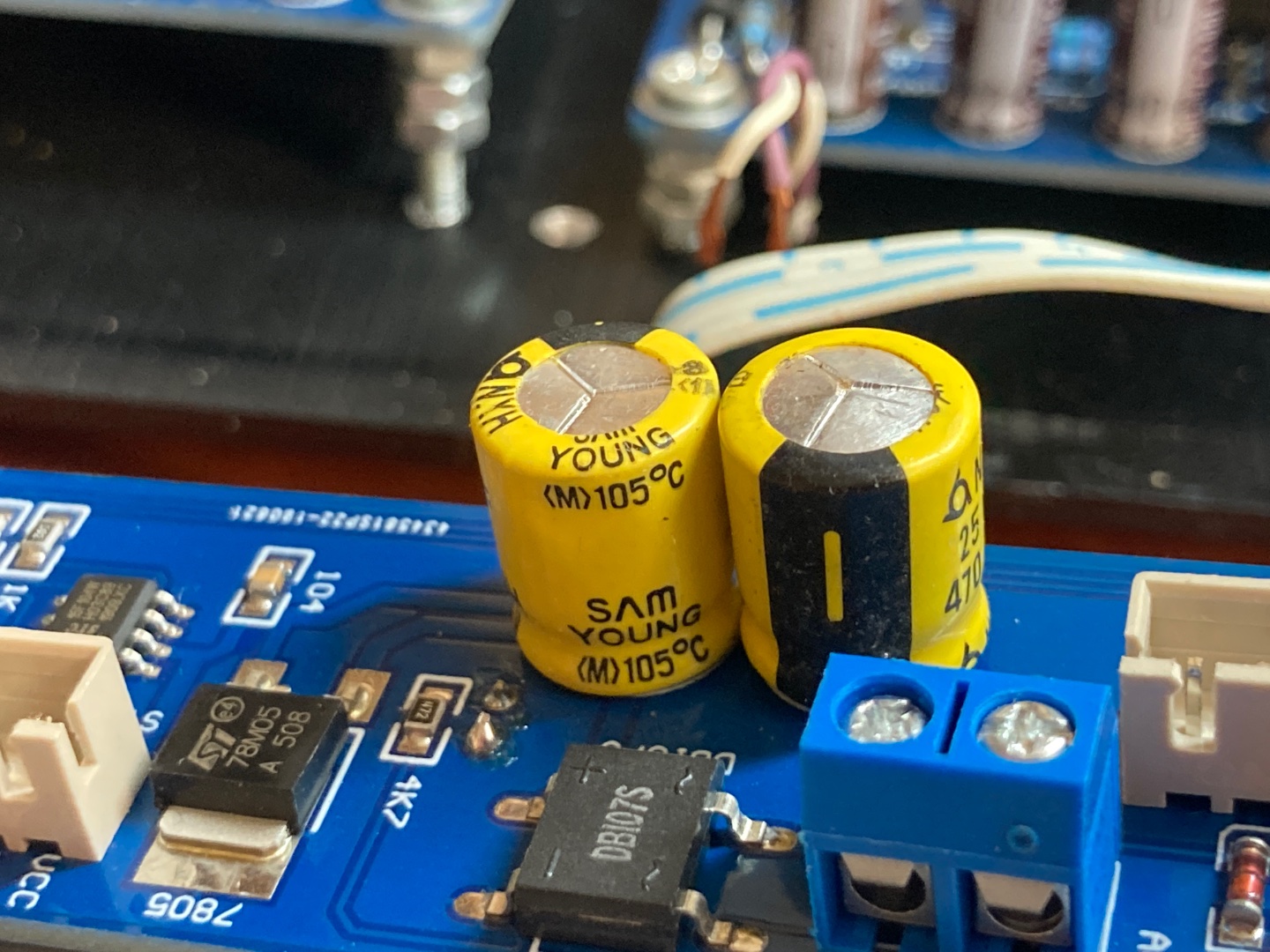

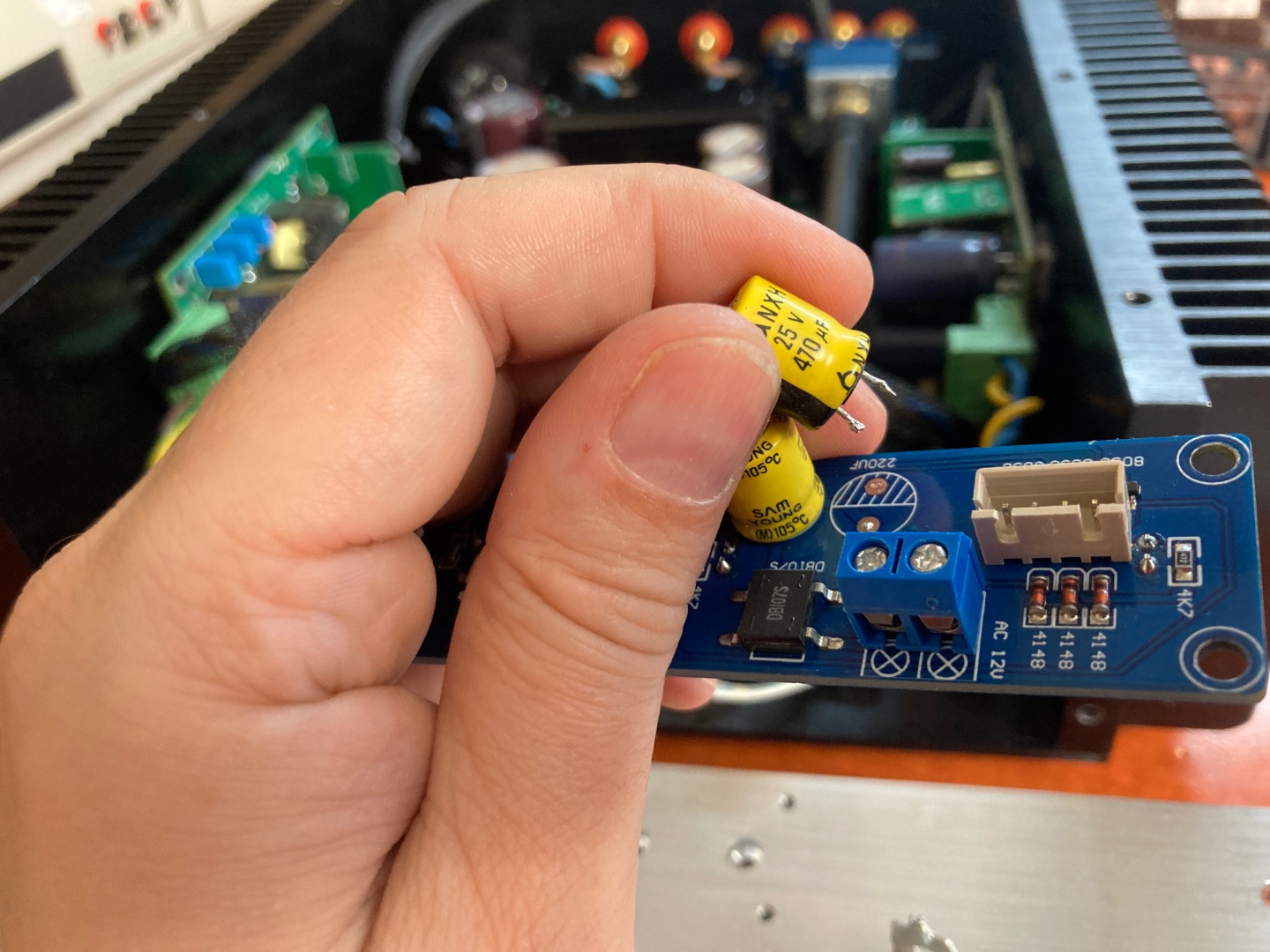

Сегодня в усилителе начал глючить переключатель входов RCA. Разобрал, оказалось сдох один конденсатор на плате управления. Самое интересное, что он был впаян с перепутанной полярностью. Китайцы нахалтурили
Заменил оба, все теперь супер.

[Alex]

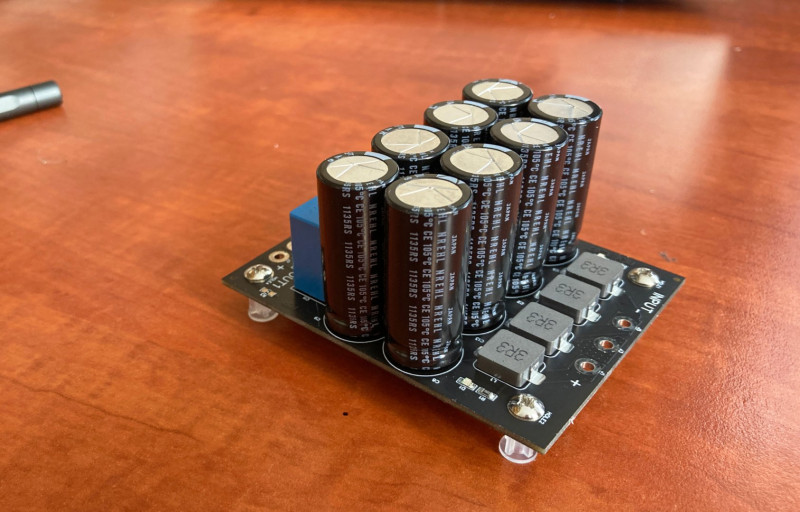

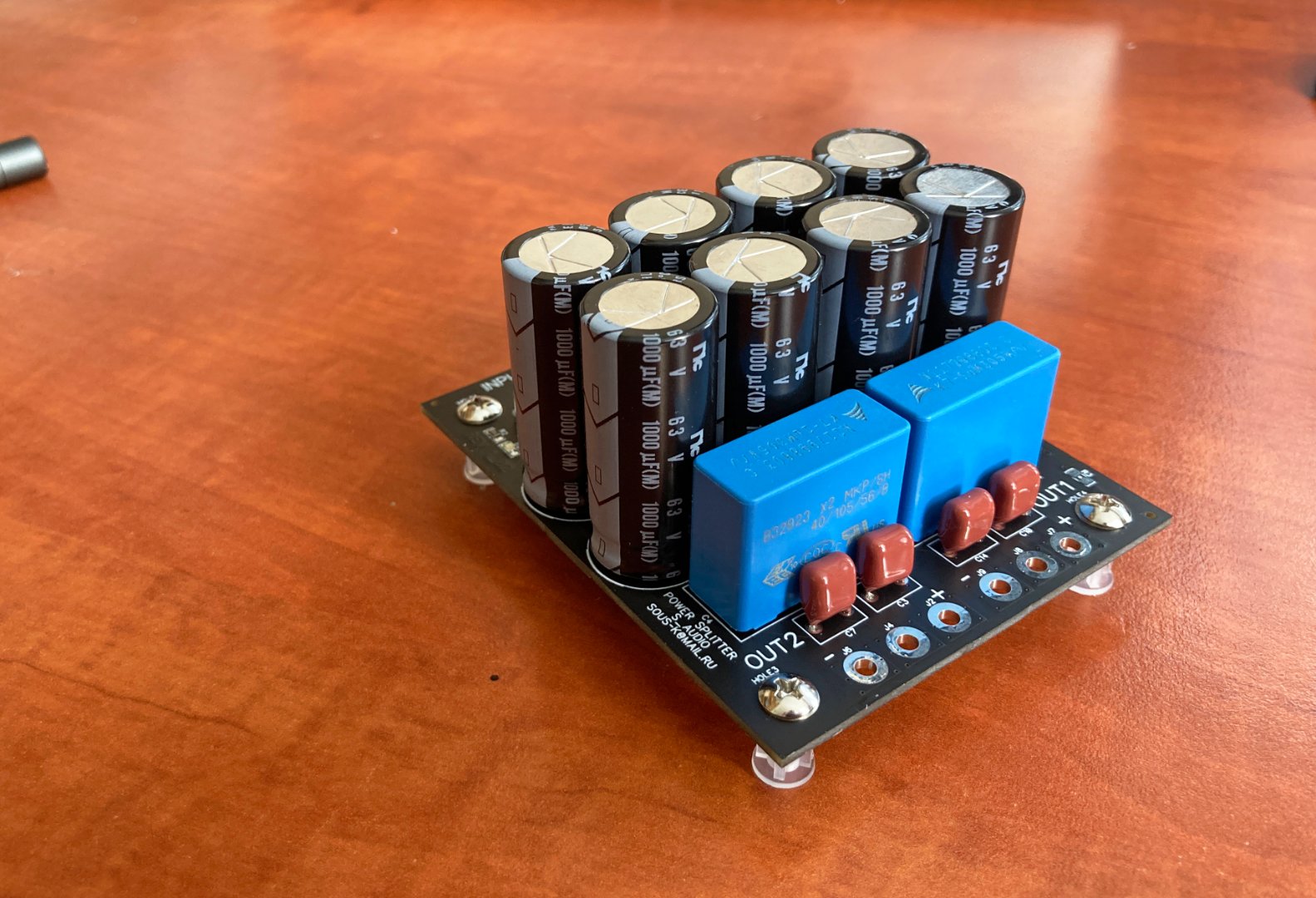

Сегодня Юрий прислал мне такую платку сплиттер, поставлю ее в свой nCore 2_050 и посмотрю, как оно будет звучать. На плате фильтр и 8 конденсаторов по 1000mF

[Alex]

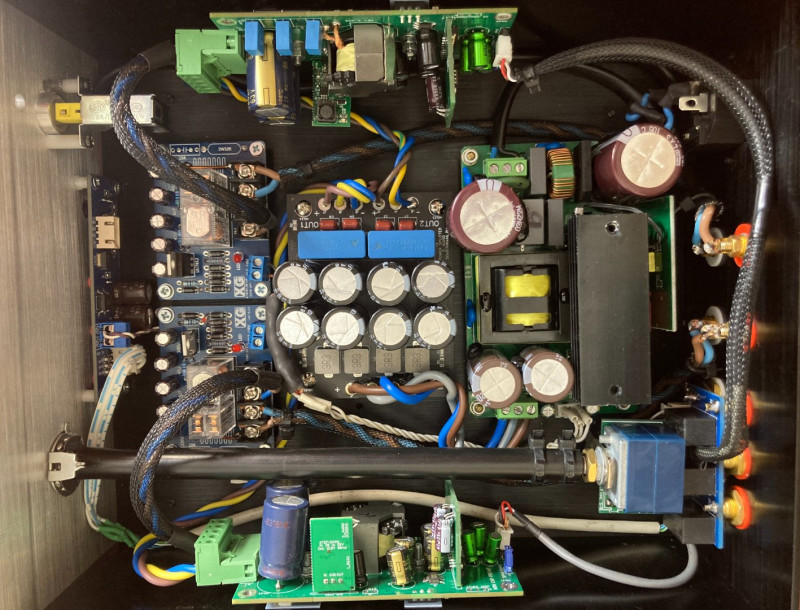

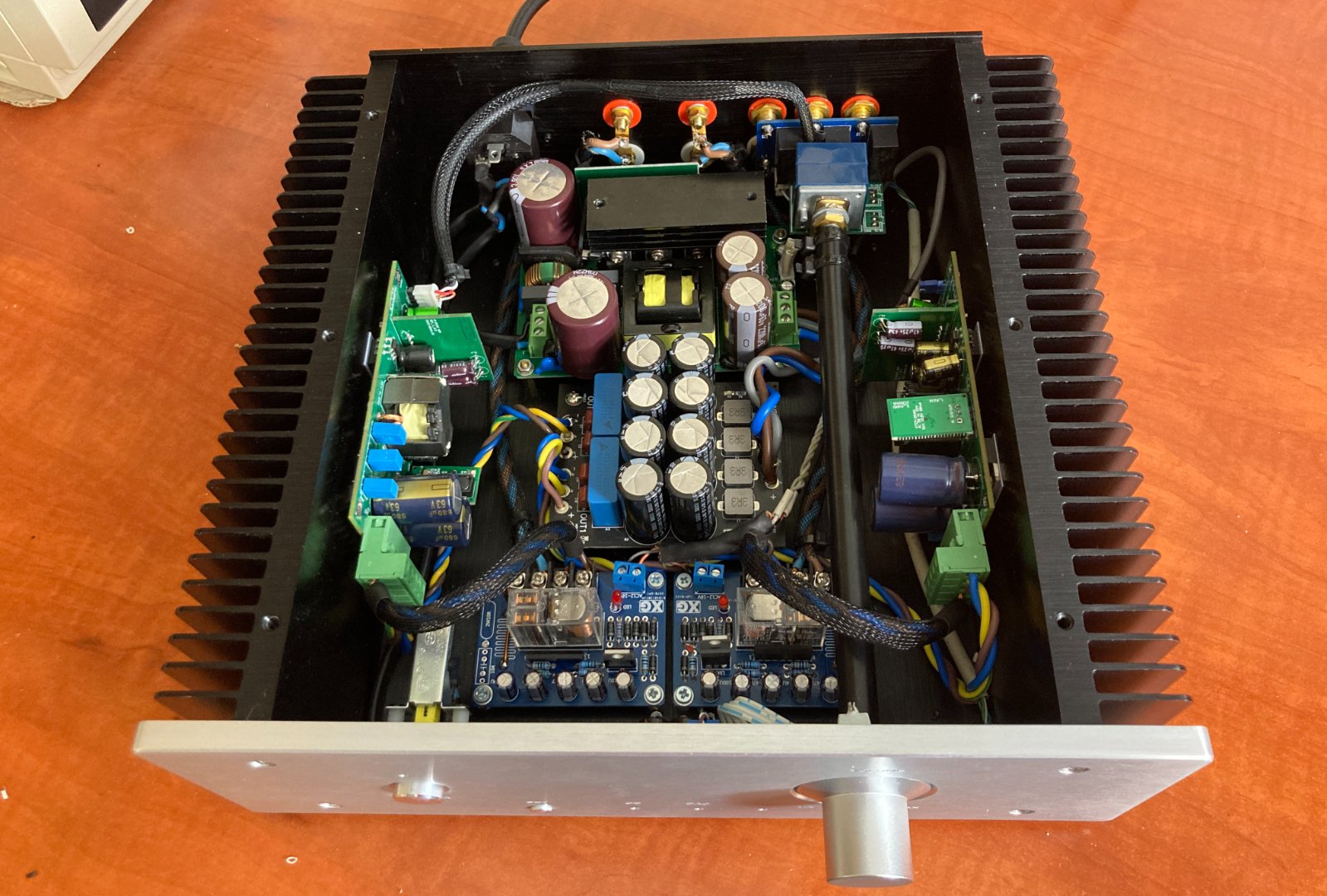

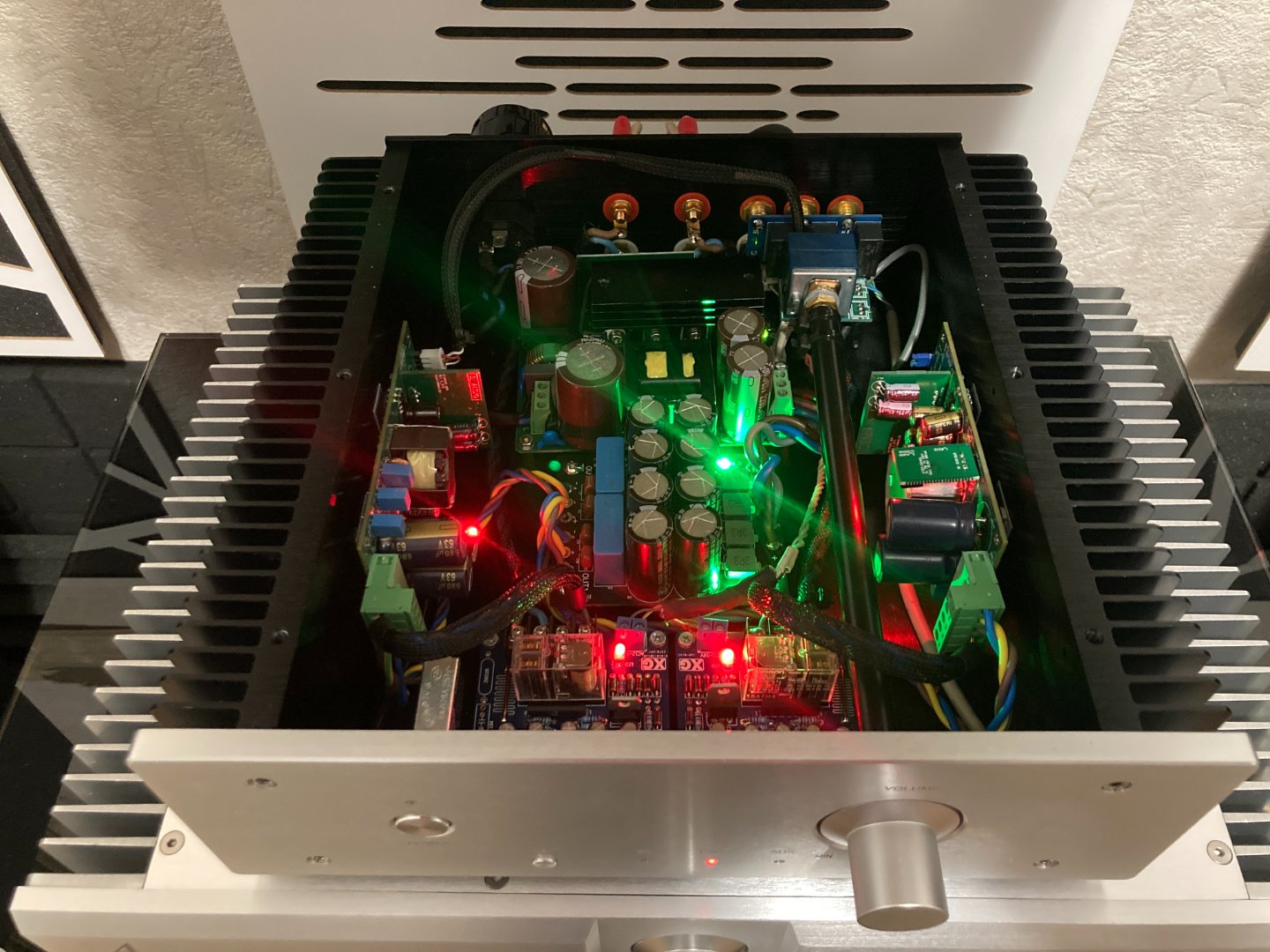

Добавил сплиттер в усилитель, теперь нужно послушать, померять и определиться, что-то поменялось или нет. Теперь усилок светится как новогодняя елка)

[kovrigger]

Добавил сплиттер в усилитель, теперь нужно послушать, померять и определиться, что-то поменялось или нет. Теперь усилок светится как новогодняя елка)

Саша, обратил внимание у Вас выходные провода с платы усилителя не удофильские - обычные для электропроводки которые. Мне кажется это не совсем кошерно и можно было бы их поменять - поставить удофильские из более качественной меди типа OFC или OCC монокристаллической или типа этого, ну и по толщине ессно тоже чтобы были достаточно толстые. Я бы попробовал что-то от MOGAMI или ту же SUPRA - вроде бы неплохие отзывы о них при более-менее нормальной цене. Думаю это однозначно улучшит звук.

Ну и припой лучше конечно не обычный свинцовый, а с серебром, а лучше серебро+медь.

[Alex]

у Вас выходные провода с платы усилителя не удофильские - обычные для электропроводки которые.

Это мои любимые

[Alex]

Пару деньков послушал с сплиттером, делал замеры, в моем случае ничего не поменялось ни в замерах ни в звуке. Но у меня немного доработанный блок питания, может поэтому.

[Inok]

Получается, что с блока поступает отличное напряжение и платка просто лишняя. А если бы было с большими пульсациями, то она бы пригодились сто процентов.

[Sous]

PSRR более 80дБ, потому увидить пульсации блока крайне на выходе усилителя сложно. Согласно городской легенде звучание немного улучшается наращиванием емкости.
пальцем в небо:
При 10В RMS на выходе. Разрешение услителя предположим 100дБ. Порог 10В и -100дБ=100мкВ. Пульсации блока должны быть ниже 100мкВ+80дБ=1В
В целом, наращивание емкости, наверно, может какой-то эффект внести. Пульсации немного меньше будут.
Если мне память не изменяет, то пульсации на нагрузке 20Вт у китайского блока не более 0,1в RMS
Запас есть, но при необходимом разрешении в 110-120дБ с выхода усилителя - уже нужно уграться с питанием.

Правда тут разрешения уха и акустики не хватит

У пурифи PSRR еще + 23дБ

[ms142]

Согласно городской легенде звучание немного улучшается наращиванием емкости.

Кроме того, этот БП еще и (немного) стабилизированный; в общем случае не факт, что сильное увеличение емкости на выходе стаба улучшит звук.
В данном случае (с одним БП), я думаю плата доп. фильтрации будет не лишней, т.к. на ней и индуктивности присутствуют.

[Sous]

Приехали вот эти платы

[Inok]

А что это за платы?

[Sous]

Правильная плата для установки потенциометра RK27.

[JKS]

День добрый всем.
Получил недавно из Краснодара платы усилителя и блок питания из Китая.
Подскажите, на блоке питания "Нулевые" контакты питания 35 и 13 вольт не звонятся между собою и с землёй. Если их соединить дым не пойдёт, кто-то пробовал?
Спасибо.

[JKS]

При работе от одного блока питания полезно инвертировать один из каналов.
В инструкции есть про это.

Какая интересная и гениальная идея! Аж мозг от радости задымился. Где почитать данную инструкцию? Выход на колонки инвертировать просто, а вход тоже без проблем?

[Sous]

Вход у усилителя дифференциальный, потому достаточно перевернуть входной коннектор и сигнал на выходе будет инвертирован.
Соответственно, на входе меняете, на выходе меняете и все

[alexarz]

Добавил сплиттер в усилитель, теперь нужно послушать, померять и определиться, что-то поменялось или нет. Теперь усилок светится как новогодняя елка)

Просмотрел всю тему, так и не нашел ссылки на платы защиты АС, такие как на фото и в видео.

[alex141]

Здравствуйте, возможно ли преобрести у Вас платы усилителя?

[JKS]

Здравствуйте, возможно ли преобрести у Вас платы усилителя?

В России только на Авито, мне кажется.
https://www.avito.ru/barnaul/audio_i_vi ... ing_seller
и
https://www.avito.ru/severskaya/audio_i ... 2686916881

Либо через знакомых из Украины, как вариант.

[JKS]

Не нашёл темы про блоки питания, спрошу тут.

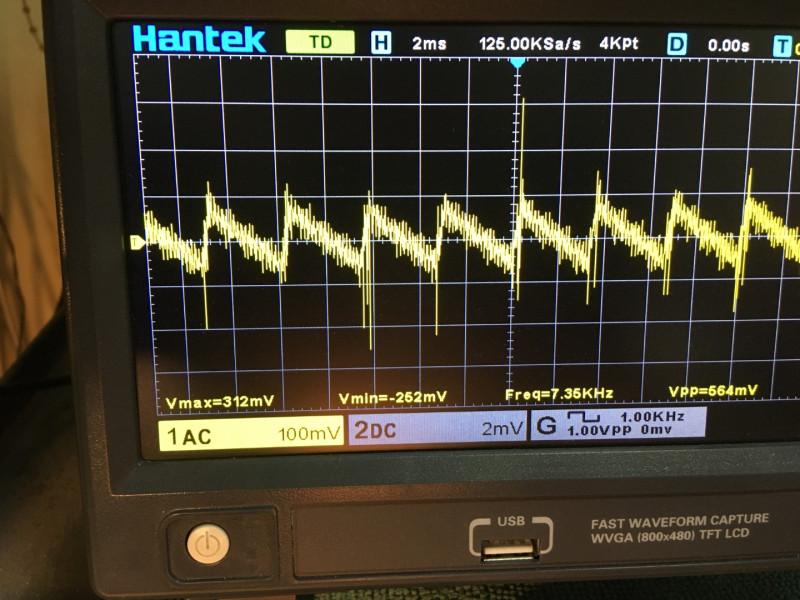

БП с чёрным радиатором, как у автора темы. Усилители 1_021, самые простенькие. На акустику не нагружал, пока нету рядом, нагрузки тоже нет. Подключил наушники, что под руку попалось. Как только на предварительном усилителе добавляю громкости лезет писк 5-7кГц. Послушал через кондёр на выходе питания +-35В, там точно такой же.
Только мне так повезло или у всех таких БП писклявая переменка на выходе с нагрузкой? Без нагрузки на выходе щелчки.

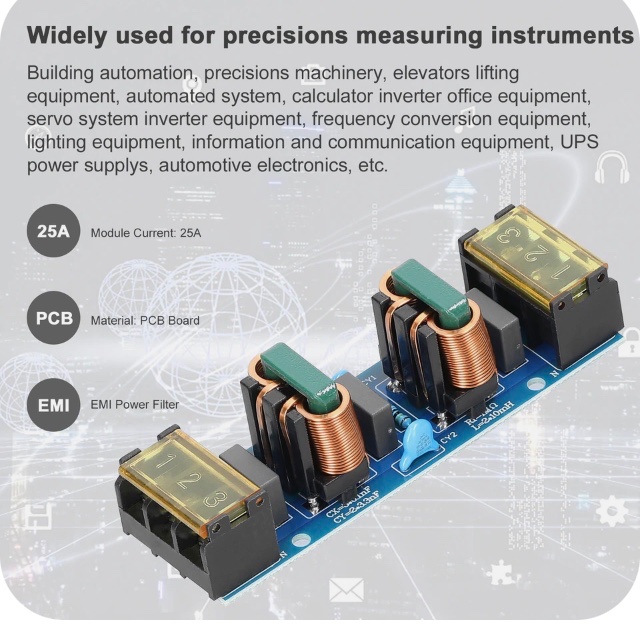

Может нужно такие фильтры после БП.


Либо БП наводку даёт на предвак? Может экран между ними нужен? Завтра выход предвака гляну на наличие мусора.

[Kollin]

Может нужно такие фильтры после БП.

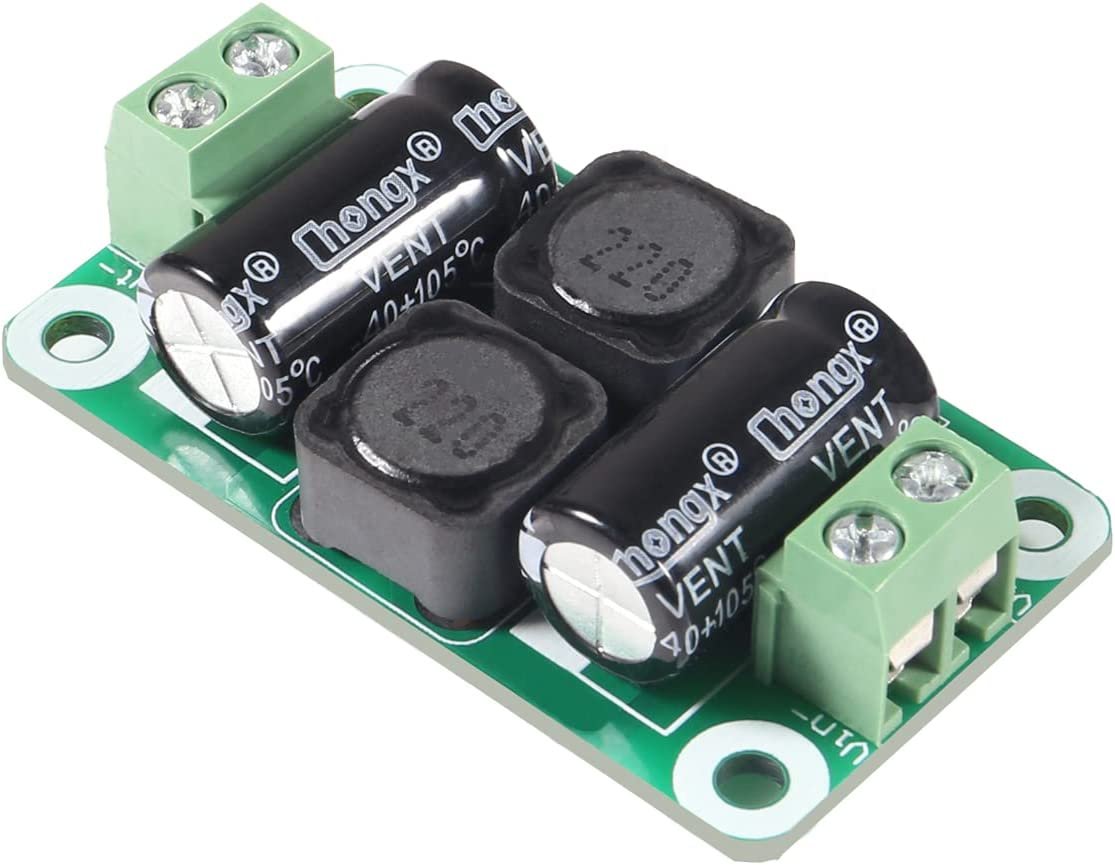

Фильтр с фото ставят до БП. Для "после БП", чайнапром штампует такого типа DC фильтры.

[JKS]

Может нужно такие фильтры после БП.

Фильтр с фото ставят до БП. Для "после БП"...

На 9-й странице эти фильтры ставили после, специально фото пересмотрел:
viewtopic.php?p=9090#p9090
Кто чем фильтрует выход, как помогают?
Да и странно, фильтры для ВЧ выше уровня слуха, а тут звуковая частота вылазит и слышна на выходе БП очень отчётливо... На форуме одни пишут, что питание идеальное

Получается, что с блока поступает отличное напряжение и платка просто лишняя. А если бы было с большими пульсациями, то она бы пригодились сто процентов.

PSRR более 80дБ, потому увидить пульсации блока крайне на выходе усилителя сложно.
Если мне память не изменяет, то пульсации на нагрузке 20Вт у китайского блока не более 0,1в RMS
.

, другие

... т.к. данный блок на прямую много отдает помех в нагрузку - к чему может "не готов" быть Ваш усилитель!

.. прямо запутался.. ещё и герц 500 подпевает
