Еще один вопросик. Видел раньше в некоторых усилителях ставят резисторы параллельно выходу на 1 кОм, как я понимаю для быстрой разрядки конденсатора выходного (для однополярного питания).Кто что думает на этот счет к нашему усилителю?

На схеме из первого сообщения ветки и на схеме, которую прислал мне китаец, параллельно выходу уже есть резистор 10 кОм.

[s_wa]

...собрал вариант для тестов, хочу посмотреть что можно выдавить максимум из него...

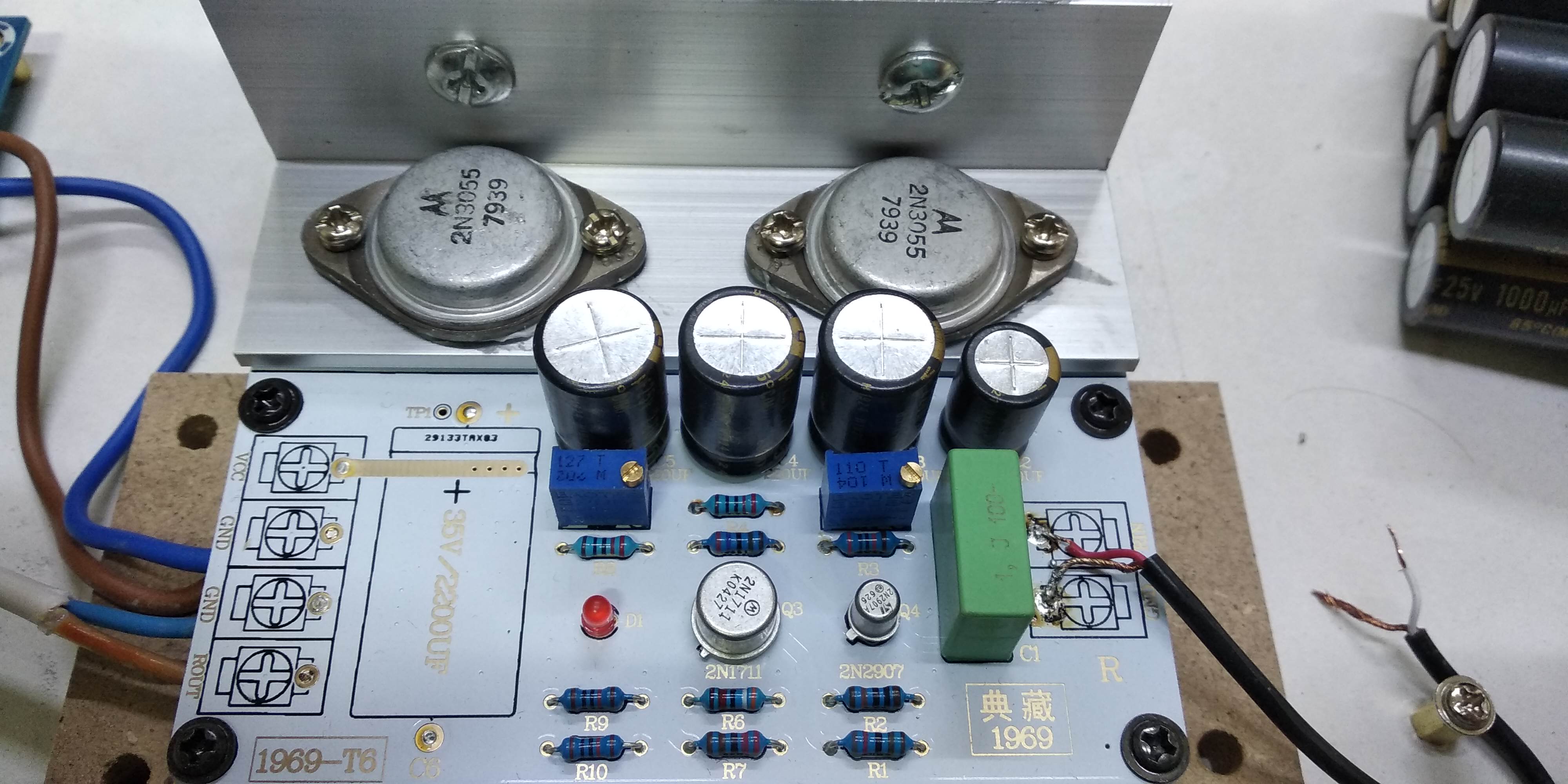

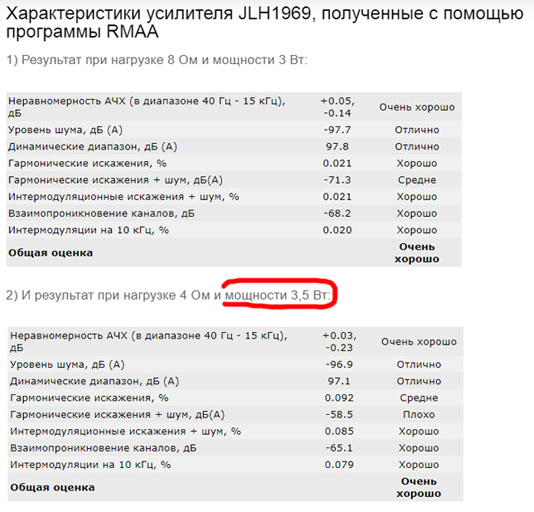

В этой статье https://v-mire.net/na-chto-sposoben-usi ... -jlh-1969/, Вы указываете мощность (обвёл красным).


Будьте добры, подскажите, где в RMAA видна мощность при которой проводились измерения?

[Александр 1980]

Посылка застряла, но пока занят корпусом, отцинковали крышки (верхнюю, нижнею и заднюю и внутренние), и красят порошком, переднюю заново из 4 мм алюминия отрезали и сделали тертым, на нем будет кнопка антивандальная и крутилка громкости. Радиаторы еле отчистили от заводской краски и после анодировали, цвет темно серый с зеленцой, покрашу из баллончика черной матовой их. Основание, на котором будут платы сделал из 3 мм текстолита. Фото позже вышлю.

[Alex]

...собрал вариант для тестов, хочу посмотреть что можно выдавить максимум из него...

В этой статье https://v-mire.net/na-chto-sposoben-usi ... -jlh-1969/, Вы указываете мощность (обвёл красным).


Будьте добры, подскажите, где в RMAA видна мощность при которой проводились измерения?

Я смотрел на осциллографе мощность в RMAA нет такого.

[s_wa]

Ловили осциллографом амплитуду тестового сигнала?

[Alex]

вот здесь замеряю мощность, осциллограф показывает вольтаж и я по формуле пересчитываю.

[s_wa]

Понятно, спасибо.
Вопрос возник из-за того, что в RMAA, тестовый сигнал прерывистый.

[Smoke163]

Добрый день, у меня встал вопрос по регулировке громкости Никитина.. так вот.. там нужно подобрать резисторы под входное сопротивление УМ.. Я не силен в этом, кто подскажет?? Какое входное сопротивление у Худа 1969.??
Спасибо заранее.

[lgedmitry]

грубо можно считать где-то 50кОм. Точно - невозможно. Оно зависит от положения подстроечного резистора между входом и питанием.
Итого, Никитина нагружайте где-то на 13кОм, чтобы в сумме с 50 килоомами входными у Худа стало 10кОм (стандарт для Никитина)

[Smoke163]

Спасибо

[Lektor]

Господа, нажимаем кнопочку "Ответить", не нужно копировать все подряд.

[s_wa]

... Какое входное сопротивление у Худа 1969.??

У моего экземпляра входное сопротивление получилось всего 14 кОм.
Набор на транзисторах в пластиковых корпусах и электронным дросселем по питанию (отсюда https://aliexpress.ru/item/32886314283. ... 1576932843), но схема схожая.

[lgedmitry]

Зашёл по ссылке. Там нижний резистор входного делителя 15кОм на схеме нарисован. Если я не огляделся

[s_wa]

Мне показалось 75 кОм. Выпаивать резистор, чтобы убедиться, не хочется. Платы прикручены.
Жалею, что не сфотографировал платы без деталей, потому как схема у китайцев просто жесть.

[lgedmitry]

Ну если 75 - то сиреневая полоска спереди. Если 15 - коричневая.

[s_wa]

Резистор по полоскам - 75 КОм, 1% (фиолетовая-зеленая-черная-красная-коричневая)

Как я писал выше, сопротивление усилителя "в лоб" измерить не удалось из-за отсутствия в хозяйстве микроамперметра. Решил сделать так.

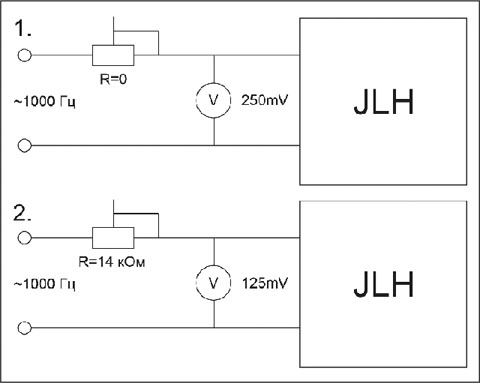

1. Через выкрученный в ноль переменный резистор номиналом ~ 50...100 кОм, подал на усилитель сигнал 1000 Гц напряжением 250 мВ.
2. Увеличивал сопротивление резистора до тех пор, пока напряжение не упало до 125 мВ.
3. Измерил сопротивление указанного переменного резистора.
Предположил, что сопротивление усилителя равно сопротивлению резистора (в моем случае - 14 кОм).

[lgedmitry]

Так-то не очень правильно. Надо было на выходе уся мерить. Вот когда на выходе вдвое меньше будет - тогда гораздо точнее

[s_wa]

А разве зависимость не линейная?

[lgedmitry]

линейная. Но сам факт подключения вольтметра в измеряемую цепь может влиять. То-ли дело на выходе мерить - никто никак не влияет тогда

[s_wa]

Влияние вольтметра меня не пугает (в теории его сопротивление очень велико). Ошибка в пару-тройку килоом (от моих 14 кОм) - это мелочь... учитывая, что у меня регулятор громкости на 100 кОм

[Smoke163]

В итоге какое сопротивление на входе у Худа?? Господа профи...Уважаемый администратор(Alex), если есть у вас версия, то готов послушать ваше мнение??.. Вы же прикрутили регулятор Никитина к Худу..

https://forum.cxem.net/applications/cor ... ?id=629534 Вот ссыль.. нужно впаять резисторы R15.. А какого сопротивления.. вот вопрос..

[lgedmitry]

Я к 2003 прикручивал. Там всё вполне очевидно. Ну а здесь, раз на схеме в посте 1 одни номиналы, а по факту у форумчанина - другие. Да плюс ещё от положения подстроечника зависит - то, пожалуй, и померить не грех. Методу тут изложили. Но я б вольтметр на выход перенёс

[Alex]

В итоге какое сопротивление на входе у Худа?? Господа профи...Уважаемый администратор(Alex), если есть у вас версия, то готов послушать ваше мнение??.. Вы же прикрутили регулятор Никитина к Худу..

https://forum.cxem.net/applications/cor ... ?id=629534 Вот ссыль.. нужно впаять резисторы R15.. А какого сопротивления.. вот вопрос..

По замерам входного вам писали же. У никитина 10 к постоянное, у меня такой вариант, думаю вам подойдет. Поставьте и послушайте или замеряйте АЧХ.

[Александр 1980]

Всем добрый вечер! Возник вопрос. Не перегружается ли вход у усилителя при подаче 2.5 вольт? У моего сидюка выход как раз на это напряжение. Просто хочется заранее знать, ставить делитель на вход или нет.

[lgedmitry]

на входе ж регулятор громкости стоит. Никаких лишних делителей добавок к нему не нужно

[Alex]

Не перегрузит

[Александр 1980]

Спасибо за ответы. Просто были винтажные усилки с чуйкой входа 150 милливольт, и они без дополнительного делителя работали плохо, на микрон двигаешь ручку громкости и уже орет с искажениями.

[Alex]

да, есть такое

[lgedmitry]

Если речь идёт о никитинском регуляторе - то там проблем с малыми громкостями точно не будет. У него характеристика в разы кривее любого кривого потенциометра. Я у себя в Худе даже наоборот, софтово нижние шаги поджимал. У меня там первый шаг сразу +3 шага делает, а второй +2. Ибо при громкости Худа они вообще мало смысла имеют

[s_wa]

... были винтажные усилки с чуйкой входа 150 милливольт, и они без дополнительного делителя работали плохо, на микрон двигаешь ручку громкости и уже орет с искажениями.

Действительно, при подключении ЦАПа на PCM1702 с выходным напряжением 2 В, который я планирую использовать с сабжем, регулятор громкости усилителя используется всего процентов на 15-20 (от неслышно и до клиппинга). Это не удобно. Хотелось бы больше.
Также заметил, что при измерении мощности на видео, Alex очень аккуратно обращается с регулятором громкости. Вероятно имеется подобное неудобство.

... Не перегружается ли вход у усилителя при подаче 2.5 вольт? У моего сидюка выход как раз на это напряжение. Просто хочется заранее знать, ставить делитель на вход или нет.

Я тоже задумался над вопросом делителя, но понижать входное напряжение, как раз там где оно максимально подвержено воздействию наводок от трансформаторов и пр. не хотелось. Решил подойти с другой (имхо правильной) стороны.

Посчитал коэффициент усиления своего варианта сабжа (разделил выходное напряжение на входное). Результат получился просто бешеный Ку=23-24! Подобный Ку хорош при входном напряжении 250 мВ (напряжение линейного выхода в старых устройствах), для получения 9 Вт на нагрузке 4 Ом. У меня же просто нет подобных устройств (с 250 мВ на выходе), есть ЦАП с выходом 2 В и звуковая плата с примерно 1,6 В на выходе.
Предположил, что мой усилитель неплохо бы себя чувствовал с Ку=6 (ну, вдруг захочется-таки подключить источник с выходным напряжением 0,7...1 В). Хотя, если не предполагать особой универсальности, то хватит и Ку=4.

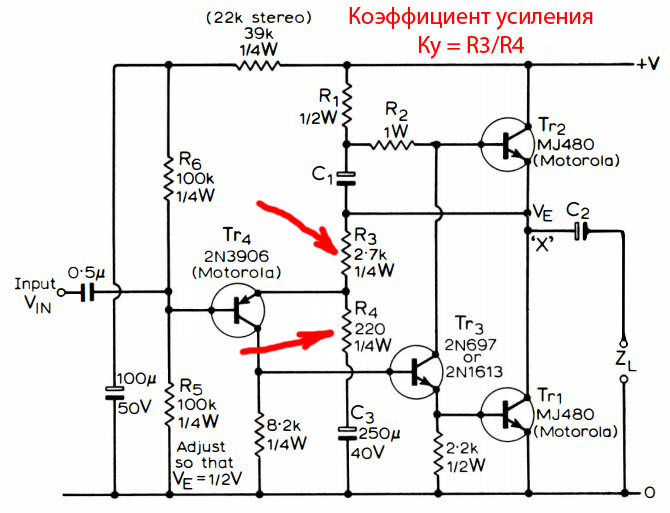

Выяснил, что за коэффициент усиления отвечает соотношение резисторов. В моем экземпляре усилителя это резисторы 2,7 кОм и 120 Ом.
Ку=2,7/0,12=22,5!
Заменил резистор 120 Ом на резистор 470 Ом. Ку=2,7/0,47=5,75. Другое дело.
