Усилитель класса D: FX-Audio - FX502S PRO

[Carwizard]

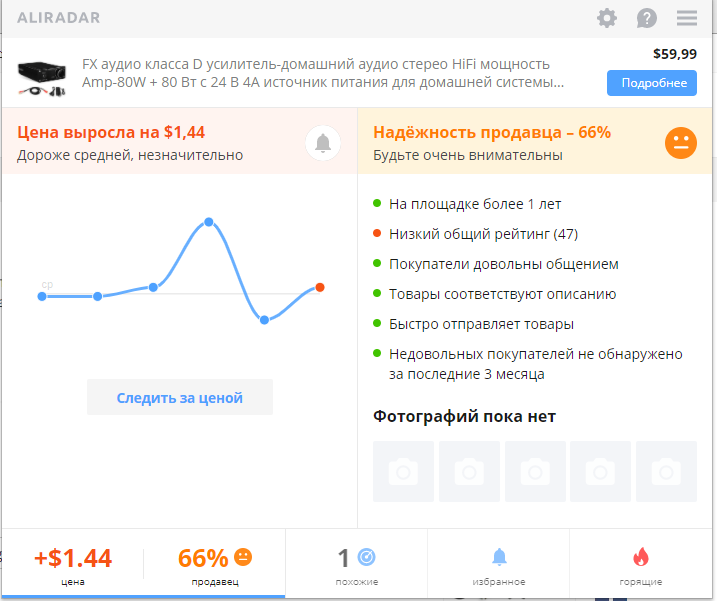

советую отследить цену на сей девайс за последний год-два, цена без БП упала 1,5-2 раза (вдруг).

С чего бы она упала? Либерастная инфляция на дворе, всё только дорожает. Глаза разуйте и пропингуйте, по чём же они были год назад. 38-39 баксов они были, если без Б/П и учёта стоимости доставки. Я свой брал за $38. А сейчас от $50 до $76 уже подорожали. Покажите-ка мне, где реально щас торгуют оригинальными 502-ми по $35, а лучше по $30? Bозьму десяток на мультиампинг. Как там было в рекламе: -"Иногда лучше жевать, чем говорить", раз уж не в теме.

[Romchik68rus]

,,Зачем прикрывать,, прикрывать что? Если чип, то это прокладка перед установкой более большого радиатора.

[Justas*]

Кроме "обмылка"-радиатора, и прикрытой tpa3250 не вижу ничего. Зачем прикрывать то, что по топологии и окружающим деталям видно, что это tpa3250?

Так это лайфхак. Неизвестно насколько эффективней штатного. Горизонтальные рёбра и дополнительная прокладка, как бы не совсем в тему.

[Justas*]

На случай ваших сомнений, советую отследить цену на сей девайс за последний год-два, цена без БП упала 1,5-2 раза (вдруг).

Может стоит перестать писать всякую чушь о подмене TPA3250 на Трипасы и шляпы. А также о падении цены в 1,5-2 раза.


Отсчёт с апреля 2020г.

[rxtx]

в зависимости от установленных ОУ, там вообще можно без радиатора пользовать.
Сравниваю 8920 и 5532 signetics, так со вторыми холодные катушки и чип, а музесы греют сильнее.

[LinuxManiac]

Роман O., будьте добры, предъявите экземпляр устройства с изменениями конструкции/комплектующих, о которых вы утверждаете.
В противном случае вы будете лишены возможности далее "засорять" тему.
Модератор.

[Dysindich]

Так это лайфхак. Неизвестно насколько эффективней штатного. Горизонтальные рёбра и дополнительная прокладка, как бы не совсем в тему.

Эффективность, вероятно со знаком минус. Слишком древняя нация (они успели забыть некоторые принципы из термодинамики, аэродинамики, метеорологии ). Думаю, если сделать замеры, то данный пример можно заносить в учебники, как иллюстрацию того, как неправильная продвинутость способна ухудшить параметры, даже по сравнению с голимой пластиной без ребер.
Не зря говорят, что если человек талантлив, то он талантлив во всем (с разной степенью проявления). Это я о научной предприимчивости разработчиков из Поднебесной (не всех)

[Justas*]

Я думаю этот лайфак не от продавца.

[Dysindich]

Скорее всего. Хотя, слишком знакомый почерк
( Алибабаевцы частенько лепят радиаторы без учета аспектов их предназначения, в БП - такое отмечалось)

[PJK]

Кроме "обмылка"-радиатора, и прикрытой tpa3250 не вижу ничего. Зачем прикрывать то, что по топологии и окружающим деталям видно, что это tpa3250?

Так это лайфхак. Неизвестно насколько эффективней штатного. Горизонтальные рёбра и дополнительная прокладка, как бы не совсем в тему.

Это наглядный, хороший пример - как не надо делать ))

[Romchik68rus]

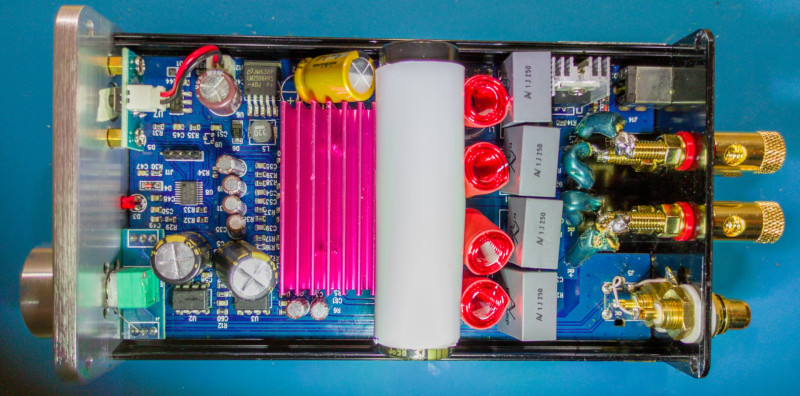

Ну прокладка там стояла, только она была меньше чипа, соответственно площадь прикосновения меньше желаемой. А радиатор штатный уж слишком маленький, вот и решил увеличить. Сделаю отверстия в корпусе в нижней части и в верхней.

[kovrigger]

Ну прокладка там стояла, только она была меньше чипа, соответственно площадь прикосновения меньше желаемой. А радиатор штатный уж слишком маленький, вот и решил увеличить. Сделаю отверстия в корпусе в нижней части и в верхней.

У TPA3250 термопад находится внизу чипа - все тепло идет вниз. Добавлять охлаждение резонно снизу. Сверху эффект может не сработать (от увеличания размера радиатора).
На новых версиях усилителя на таком же чипе от 3e AUDIO радиатор вообще отсутствует. Производитель уверяет, что тепло отводится самой платой, которая была разведена с учетом нижнего рсаположения термопада. На ранних версиях они радиатор ставили - мелкий такой, но все же.




Хорошее решение по отводу тепла в 502-ом найдено маэстро Dysindich, который не ленился как некоторые, а читал забугорные форумы (diyadio), где подобное решение было описано. Вкратце - тепло отводится медной прокладкой (брусочком, соединенным с корпусом и с платой через керамические прокладки 0,6 мм). По словам автора - корпус теперь холодный даже в Ташкенте летом)))

[Romchik68rus]

Как корпус может быть холодным, если через пластину тепло отводится на корпус. Ну если слушаешь тихо, то да.

[rxtx]

Как корпус может быть холодным, если через пластину тепло отводится на корпус. Ну если слушаешь тихо, то да.

в состоянии покоя есть нагрев, но когда играет музыка, чип остывает, как это не удивительно может показаться. Но даже этот нагрев бывает разным при разных установленных ОУ

[Romchik68rus]

Ну хз, у меня в состоянии покоя он холодный, подключаю от акб 12.4v играет как фоновый и еле теплый, подаю 27v и на середину громкости , вот тогда корпус прилично теплый. Надо делать вентиляцию корпуса ,всем жарко когда нет проветривания ))))

[Alex_Pop]

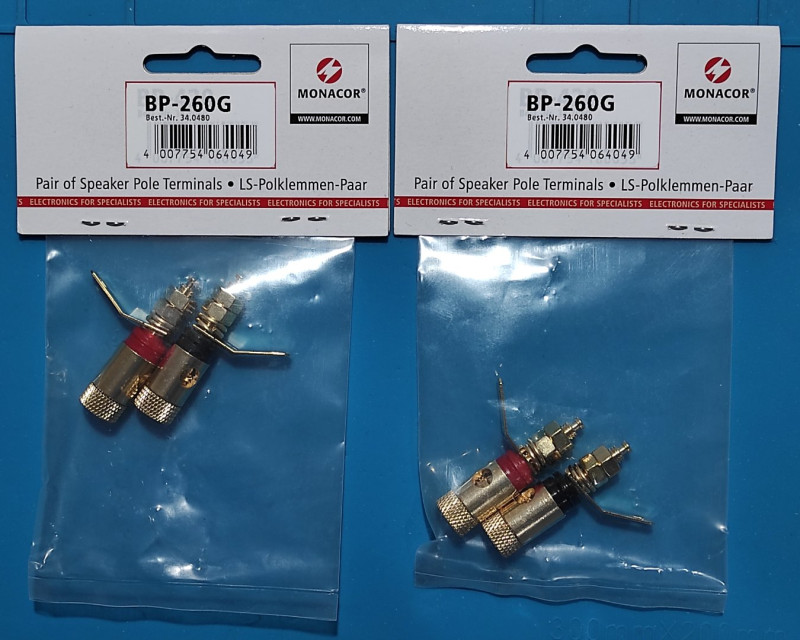

заменил акустические терминалы на MONACOR BP-260G стали как "родные". Эта замена пожалуй последний штрих на пути к высококачественному звуку девайса... теперь только слушать, слушать и слушать... прогрев кстати не понадобился - заиграли сразу - да так что не сдержать эмоции...

[rxtx]

заменил акустические терминалы .. прогрев кстати не понадобился - заиграли сразу

та не может быть. Терминалы прогревать надо минимум неделю, ну или 20 минут над газовой плитой, тогда звук реально ламповый будет.

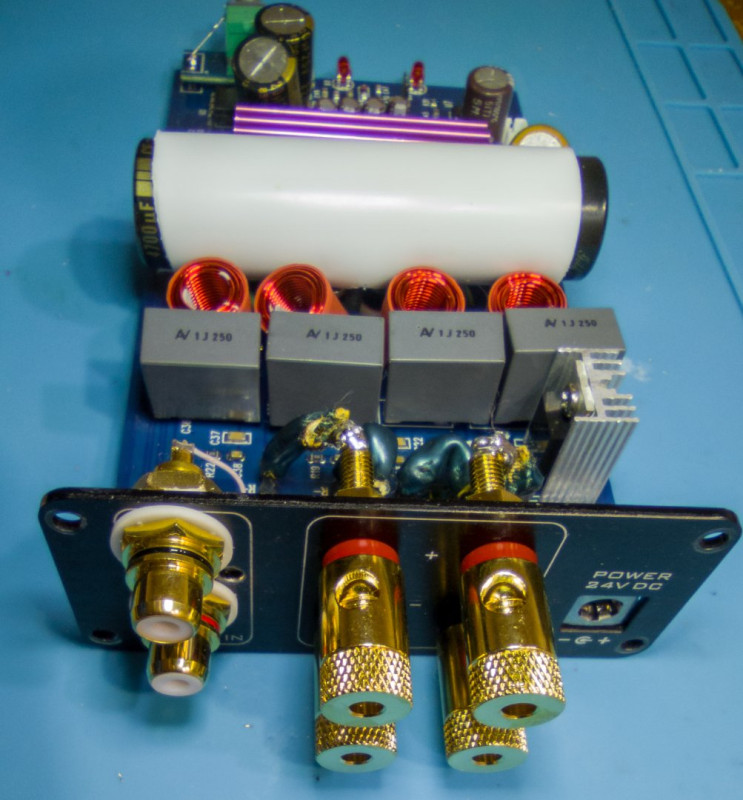

Я вот смотрю на эту разруху под капотом, и не понимаю, неужели стоило вот так ставить раком катушки вместо того чтобы просто спилить два ребра у этого бестолкового радиатора?

[Alex_Pop]

видать от паяльника прогрелись ...

[Romchik68rus]

Вот человек припаял операционики миную корзинок(типо звук качественнее). Тогда почему потенциометр не припаян?

[helg]

Скажите пожалуйста как 502й работает с Ямахами 1000х? Ему тока хватает их раскачать? Вы усилитель на 3255 решили сделать потому что могли или в звуке что-то не устраивало? У Ямах штатный кроссовер или через Беринджер?

[PJK]

Скажите пожалуйста как 502й работает с Ямахами 1000х? Ему тока хватает их раскачать? Вы усилитель на 3255 решили сделать потому что могли или в звуке что-то не устраивало? У Ямах штатный кроссовер или через Беринджер?

Если сказать кратко, то я люблю иногда ввалить мощности и стряхнуть пыль. 502й безусловно не для таких закрытых АС - маловат. У Ямах кроссовер штатный. Беринджер у меня deq2496 а не dcx2496.

[Suvorov24]

Вот Dacmaster выложил видосик

phpBB [media]

[Justas*]

Довольно примитивный способ (ещё одна кроватка) доставить -12В на ОУ. Мой метод менее технологичный, но более надёжный. 4-я нога (-12В) кроватки, запаяна на массу с обоих сторон. Если с нижней стороны платы обрезать её от массы не составляет труда, то чтобы обрезать со стороны деталей, пришлось выпаять кроватку. При наличии фена, дело 5-ти минут.
Совет для экстремалов убрать 4-е переходных конденсатора. Да, при двухполярном питании на выходе ОУ будет ноль, а не половина питания, как при однополярном. Но на входах чипа присутствует напряжение +3.9В. Что будет если вместо этих конденсаторов поставить перемычку, неизвестно. Но экстремалы могут попробовать.
С применением PFFB, эти кондёры будут находиться в цепи ООС и их вклад в звук (если он есть) нивелируется.
А вот 2 входных конденсатора, можно смело убрать, даже если ваш источник имеет небольшую постоянку на выходе.
Для противников ООС. ООС уже присутствует внутри чипа, но естественно, берётся до выходного фильтра.

[VladimirG]

Вот Dacmaster выложил видосик

этот "мастер", видать, с большими пробелами в школьном образовании, в 9:40, говоря о выходных фильтрах, заявляет, что они для фильтрации СВЧ помех)), ну, во-первых, не СВЧ, поскольку СВЧ начинаются где-то с 300 МГц, а во-вторых, не помех, а несущей частоты усилителя. Дальше не смотрел

[Justas*]

Видимо имеется в виду, что фольговый FKP лучше фильтрует ВЧ составляющую, чем беспородная китайская керамика. В оригинале стоят 1 мкФ и параллельно ему 1 нФ. Я заменил 1 нФ, на керамику NP0.

[kovrigger]

Вот Dacmaster выложил видосик

этот "мастер", видать, с большими пробелами в школьном образовании, в 9:40, говоря о выходных фильтрах, заявляет, что они для фильтрации СВЧ помех)), ну, во-первых, не СВЧ, поскольку СВЧ начинаются где-то с 300 МГц, а во-вторых, не помех, а несущей частоты усилителя. Дальше не смотрел

VladimirG садись - "2"

В основе схемотехники класса D лежит генератор СВЧ-импульсов (исчисляемых сотнями МГц) несущей частоты и компаратор — устройство, модулирующие эти импульсы, соответственно форме входящего аналогового сигнала. Далее все просто. Модулированный сигнал имеет форму импульсов равной амплитуды, но разной продолжительности, которые усиливаются с помощью пары симметрично включенных быстродействующих транзисторов типа MOSFET. Далее в схеме используется простейший LC-фильтр, демодулирующий усиленный сигнал, а также отсекающий несущую частоту и сопутствующий высокочастотный шум.

Дима Макаров очень хороший специалист.Основная его специализация ЦАПы. Имел счастье послушать несколько его ЦАПов и знаком лично. Ирония "мастер" по отношению к нему неуместна от слова совсем.

[VladimirG]

а в каком размере керамика NP0? Могу посмотреть импеданс до 1 МГц. Вообще-то, мне кажется, что надо тестить все пассивные компоненты, особенно те, которые работают на частотах выше 100 кГц. Смотрел обычные резисторы под пайку в отверстие, так у них существенная индуктивность уже выше 5-10 кГц. Как-нибудь выложу.

[VladimirG]

VladimirG садись - "2"

В основе схемотехники класса D лежит генератор СВЧ-импульсов (исчисляемых сотнями МГц) несущей частоты и компаратор — устройство, модулирующие эти импульсы, соответственно форме входящего аналогового сигнала. Далее все просто. Модулированный сигнал имеет форму импульсов равной амплитуды, но разной продолжительности, которые усиливаются с помощью пары симметрично включенных быстродействующих транзисторов типа MOSFET. Далее в схеме используется простейший LC-фильтр, демодулирующий усиленный сигнал, а также отсекающий несущую частоту и сопутствующий высокочастотный шум.

Дима Макаров очень хороший специалист.Основная его специализация ЦАПы. Имел счастье послушать несколько его ЦАПов и знаком лично. Ирония "мастер" по отношению к нему неуместна от слова совсем.

Спокойно, не кипятись)). Какая несущая частота у 502 и, какие частоты фильтруют его выходные фильтры ?

[ms142]

В основе схемотехники класса D лежит генератор СВЧ-импульсов (исчисляемых сотнями МГц) несущей частоты

Это точно о 502-м, а не о сферическом коне в вакууме?

Дима Макаров очень хороший специалист.Основная его специализация ЦАПы. Имел счастье послушать несколько его ЦАПов и знаком лично. Ирония "мастер" по отношению к нему неуместна от слова совсем.

Возможно, но вот у меня сложилось несколько другое впечатление.

[Justas*]

а в каком размере керамика NP0? Могу посмотреть импеданс до 1 МГц. Вообще-то, мне кажется, что надо тестить все пассивные компоненты, особенно те, которые работают на частотах выше 100 кГц. Смотрел обычные резисторы под пайку в отверстие, так у них существенная индуктивность уже выше 5-10 кГц. Как-нибудь выложу.

Согласен, нужно тестить, всё таки полмегагерца.
1нФ; 200ВDC; NP0; 1206
