Усилитель на модулях PTERO TAS5342

[Alex]

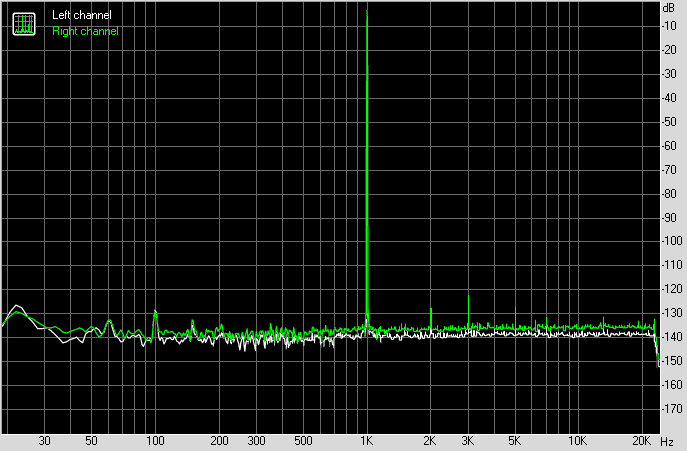

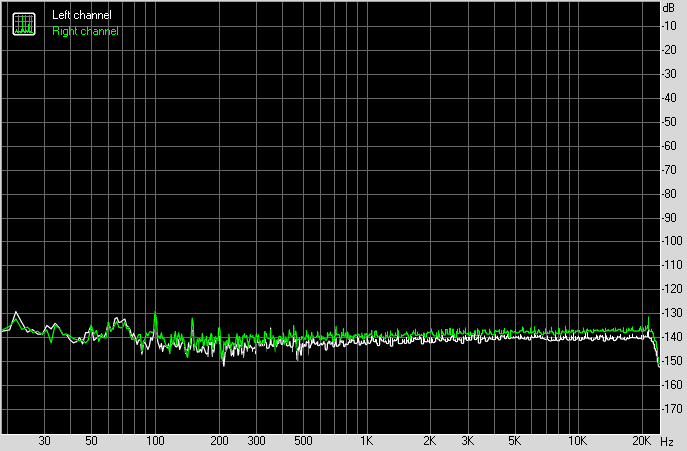

noise (1).png (41.74 КБ) 3006 просмотров

Все я доволен Меня устраивают картинки и самое главное музыка, через этот усилитель.

[vlad62]

И в какой это комплектации это результат?

[Alex]

С новым блоком.

[vlad62]

И что предприняли, чтобы добиться этого?

[Magnus]

Старый блок за 8 баксов лучше выходит? Шумов меньше.

[Alex]

Да, на старом чуть меньше шума, но меня напрягало помехи на несущей частоте от блока, поэтому и купил новый.
По факту эти манипуляции не повлияли на звук, это так мои эксперименты.

[Alex]

И что предприняли, чтобы добиться этого?

Кинул землю входного rca через резистор 30 Ом на корпус усилителя. Кстати не во всех случаях это нужно. Обратите внимание, что так делать можно, если минус блока питания не подключен к корпусу иначе будет бабах.

[Игорь]

Можно ещё попробовать землю входного rca через ферритовую бусинку пустить порой эффект ощутимый.

[Magnus]

Возможно, у вас земли нет в розетке. Подозреваю, что помеха уходит через землю.

[Виктор Е.]

Заказал две моно-платы и себе
Пока заказанные платы усилителя в дороге, прикидываю различные варианты его последующего использования.

Мне важно ещё и активный сабвуфер подключить...

Как вариант – подключить сабвуфер на выход ЦАПа, через RCA Y-разветвитель. Да, схема рабочая. Но в таком случае при изменениях громкости на самом усилителе, громкость сабвуфера не будет регулироваться (по понятным причинам).

Поэтому хочется всё-таки сделать выход на сабвуфер именно с плат усилителя, чтобы громкость регулировать и на колонках, и на сабвуфере.

Кто-нибудь может подсказать точку на моно-плате усилителя, с которой можно сделать выход на сабвуфер? Как я понимаю, выход на сабвуфер делают как ответвление где-то после регулятора громкости / после первичного каскада усилителя…

[sva6446]

Блок на 250 Вт 24 Вольта изолировали от корпуса?

[Sous]

Заказал две моно-платы и себе

Поэтому хочется всё-таки сделать выход на сабвуфер именно с плат усилителя, чтобы громкость регулировать и на колонках, и на сабвуфере.

Кто-нибудь может подсказать точку на моно-плате усилителя, с которой можно сделать выход на сабвуфер? Как я понимаю, выход на сабвуфер делают как ответвление где-то после регулятора громкости / после первичного каскада усилителя…

Вариантов два:
распараллелить прямо со входного коннектора.
Либо на плате попробовать снять сигнал с предусилителя. Второй вариант хуже, так как используется схема инстументального предусилителя, где два повторителя с каждого из диф входов платы подают сигнал на модулятор, а уже там происходит вычитание синфазной помехи. Т.е. без этого вычитания ( нужен дополнительный ОУ) все помехи попадут на ваш сабвуфер.
потому только костыли прямо с выхода регулятора, либо на макетке добавить ОУ.
Каждый вариант еще и с подводными камнями. потому нужно пробовать как будет лучше

[Виктор Е.]

ОК, понял.
Значит самое простое решение - это через распараллеливание сигнала со всхода усилителя, через RCA Y-разветвитель.

[Alex]

Блок на 250 Вт 24 Вольта изолировали от корпуса?

Этот блок не изолировал, там минус не идет на корпус блока, но рекомендую обязательно это проверять самому или сразу изолировать.

[Audiofil]

Вы что-то такое мудрите, наоборот минус блока нужно на корпус и землю входа тоже на корпус и все, так все делают.

[Alex]

Если задача спалить платы, то этот способ идеальный. Почему? Читайте внимательно первый пост в этой ветке.

[Alex]

https://www.aliexpress.com/item/1005004966444232.html
Вот кстати хороший БП, резонансный , с корректором.

Спасибо за наводку

[Sous]

Присоединяюсь!
И Вам отдельно за тест

[moneron]

https://www.aliexpress.com/item/1005004966444232.html
Вот кстати хороший БП, резонансный , с корректором.

Спасибо за наводку

Будете заказывать?

[Alex]

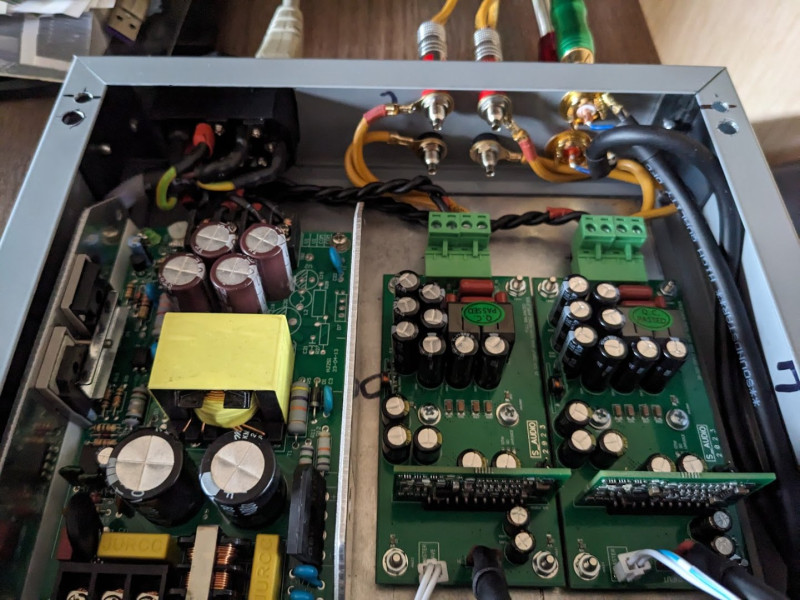

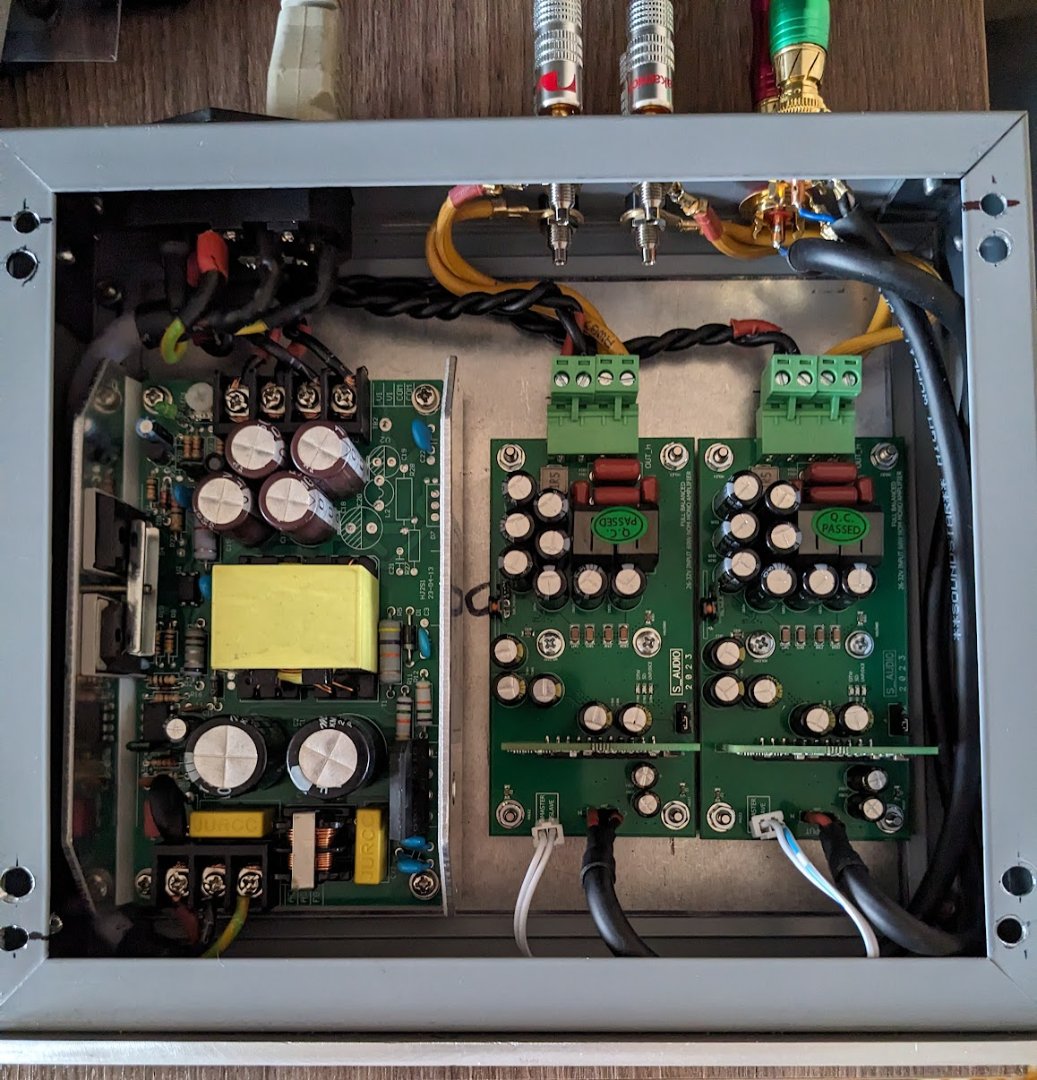

Так уже приехал и я его поставил, в предыдущих постах вся инфа viewtopic.php?p=33534#p33534

[lgedmitry]

Напряжение на блоке питания можно регулировать до 27 Вольт, я себе выставил 25 Вольт. Короче смотрим несущую с "разгоном" и обычной работой плат.

хм... 25 - число какое-то некруглое. Я бы 24 оставил

[Alex]

Плата выходит на нормальный режим с 24.5 вольт

[vlad62]

Добрый вечер, а какое оптимальное напряжение?

[Alex]

25-30В, я думаю, зависит от того, какую вам нужно мощность на выходе.

[Sous]

Чуть позже выйдет версия на 48В.
Аккаунт JLC удалось разблокировать.

[vlad62]

Я почему спрашиваю, в последнем тесте напряжение установили 25в, и было сказано что как бонус получил отсутствие клиппинга, вы уверены что это заслуга БП или может причина в 25в?
И из каких соображений вы уменьшили напряжение?

[Alex]

Та просто, что бы меньше потреблял электричества, он у меня не выключается вообще По клипу я не разбирался еще, что там дало такой эффект, поскольку очень громко не слушаю музыку, разве только для теста, но скорее всего это понижение напряжения так повлияло, но это не точно.

Ну и главное по поводу потребления усилителя, почему мне это так актуально? Когда на долго пропадает электричество, то используя инверторы, для питания усилителя, каждый потребляемый ватт имеет большое значение

[vlad62]

Мне громко тоже не очень, но всё таки интересно

[Alex]

Для громко у меня лежит еще не собранный клон пурифай.

[Сергій]

Вітаю!

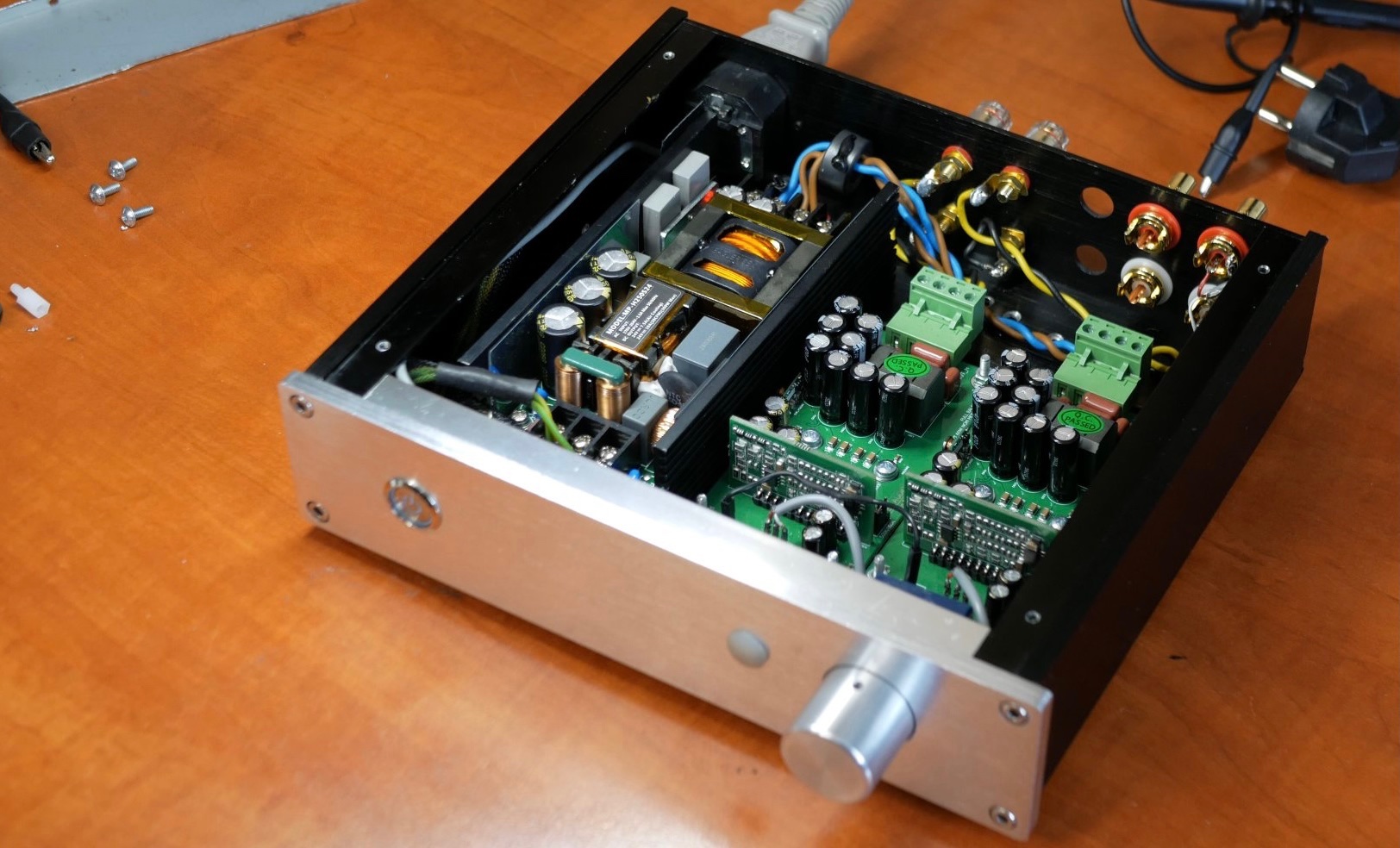

Зібрав підсилювач на платах від Юрія PTERO TAS5342. Звук чудовий, окрема подяка Юрію як розробнику і Alex як популирізатороу "отетого всево...".
Це взагалі мій перший досвід зі зборки аудіотехники, едине що не зміг розпаяти термінали, що RCA( такі як у Alex), центальний контакт паяється без питань, холодний і землю не зміг припаяти, вже і надфілем зачистів, все одно не тримається, з бананами та сама історія. Може є якийсь ньюанс, підкажить будь ласка. І покритиуйте будь ласка, якщо є час та натхнення).
