Усилитель JLH 1969

[Alex]

Супер! А я ещё экспериментирую...

[Lektor]

Супер! А я ещё экспериментирую...

Завидую и сочувствую!
Разрешающая способность бешенная. Замена любой деталюхи приводит к изменению звучания. Может звучать как совсем другой усилитель, а всего-то конденсатор поменял или диоды в выпрямителе. Важно зафиксировать удачную обвязку и вернуться к ней. Вернувшись сделать внутри усилителя надпись "Нехер шастать! "

[Alex]

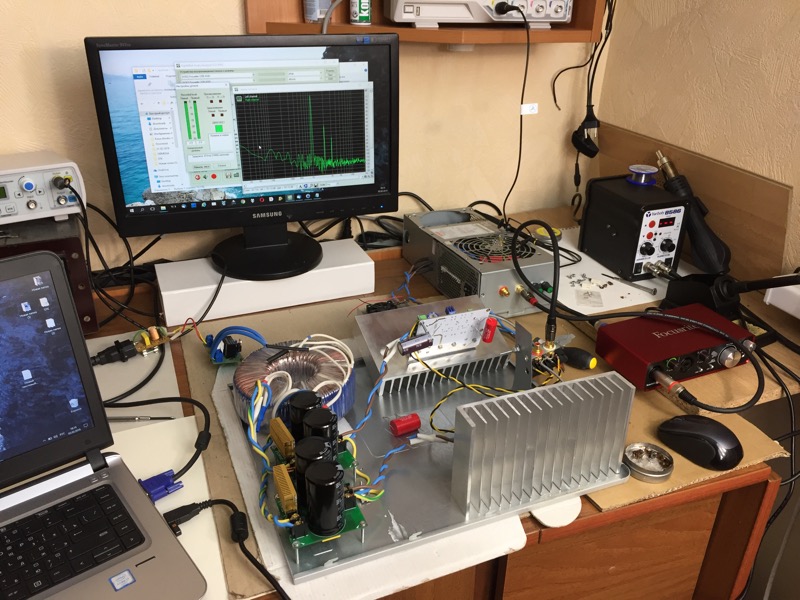

Меряю влияние входного и выходного конденсаторов на звук.


Думаю будет интересно

[Alex]


[Lektor]

И вот нам теперь не спать, да!???
Я еще жду результат по транзисторам. Время - вечность!
А вот тот красненький хорошо на выходной конденсатор попробовать)))

[Alex]

Транзисторы оказались не оригинал ,а жаль!


[Alex]

Кстати нашел советы по настройке JLH1969, от автора этого усилителя. Если есть возбуждение усилителя, то читайте и исправляйте.
Скачать инструкцию на английском здесь


[IT-Prof]

О , полезная штука для новичков, если свистит

[Lektor]

Транзисторы оказались не оригинал ,а жаль!

Пробовать будете? Может запоют!
Даже не представляю где взять оригиналы. Хотя и на штатных звучит превосходно. Для экспериментов может тоже пару платок возьму, попозже. Этот конструктив трогать не буду.

[Alex]

Транзисторы оказались не оригинал ,а жаль!

Пробовать будете? Может запоют!

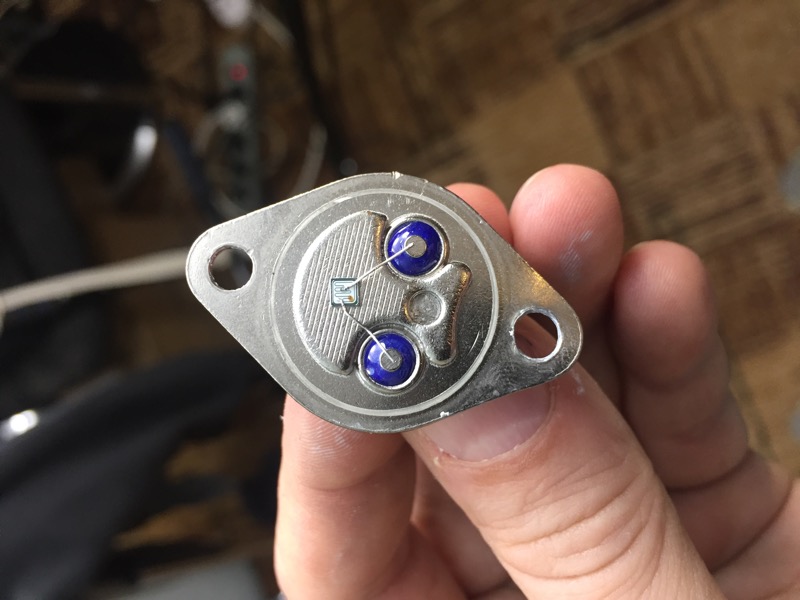

Попробовал, звучат примерно также, но есть возбуд. Один умер во время работы , тот что я разобрал фото вверху. Я заказал на космодроме другие. Приедут будем тетсить.

[Alex]

Влияние входного и выходного конденсатора на АЧХ усилителя JLH1969.

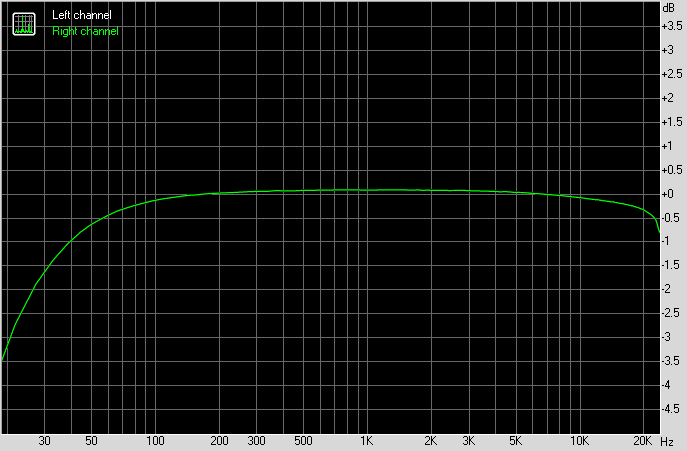

И так первый график АЧХ с входным конденсатором на 1 мФ и выходным 2200 при нагрузке 4 Ом, питание 24 вольта и ток покоя 1.2 А


Мы наблюдаем завал на низких частотах начиная с 100-120 герц и ниже. Верхние частоты можно сказать в норме.

Дальше добавляем параллельно выходному конденсатору 2200 мФ еще 4700 мФ и получается бутерброд с емкостью 6900 мФ.
Смотрим на АЧХ, которая у нас получилась в результате. В принципе уже веселее, завал стал меньше. Можно сказать, что такой вариант уже не плох.

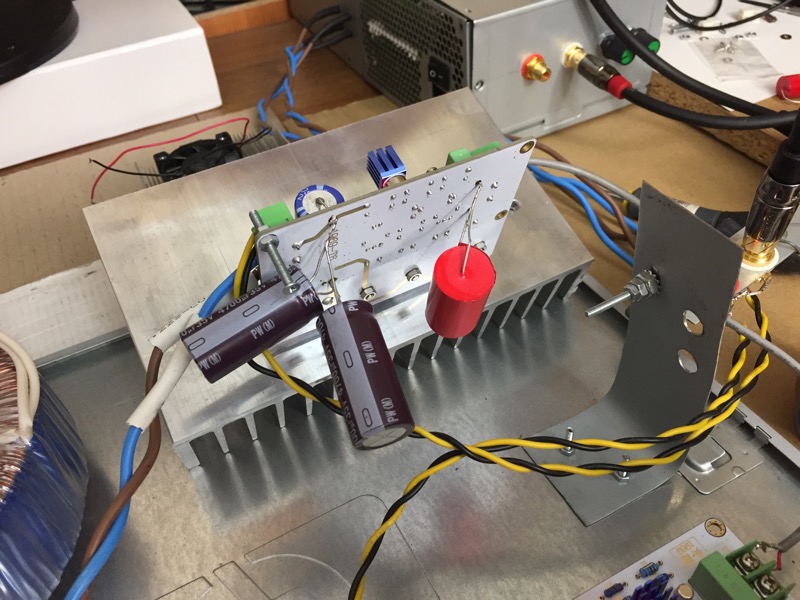

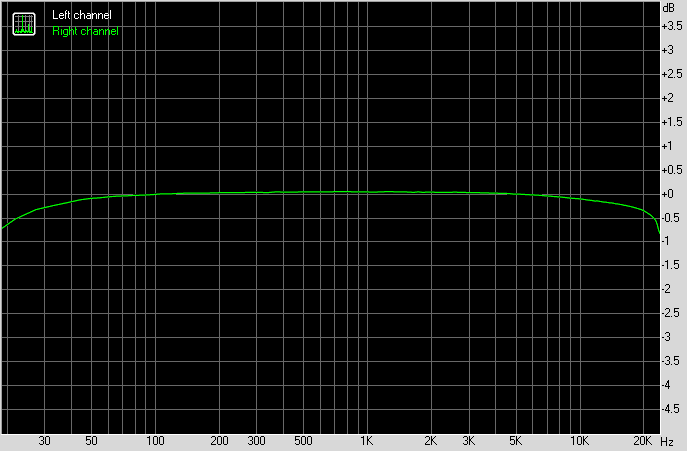

Я не смог удержаться и влепил еще один на 4700 в дополнение к тем, что уже висят на плате, что в результате дало суммарную емкость выходных конденсаторов 11600 мФ. Хотелось увидить ровную АЧХ и пойти пить чай... НО ! АЧХ выровнялась совсем немного, поэтому думаю, что дальнейшее увеличение емкости выходного конденсатора бессмысленно.


Радует , что у нас есть еще и входной конденсатор, поэтому я добавил к имеющемуся 1 мФ еще паралельно на 3.3 мФ, что бы завернуть АЧХ в обратную сторону))) Но результат влияния входного конденсатора на ровность АЧХ оказался не значительным.

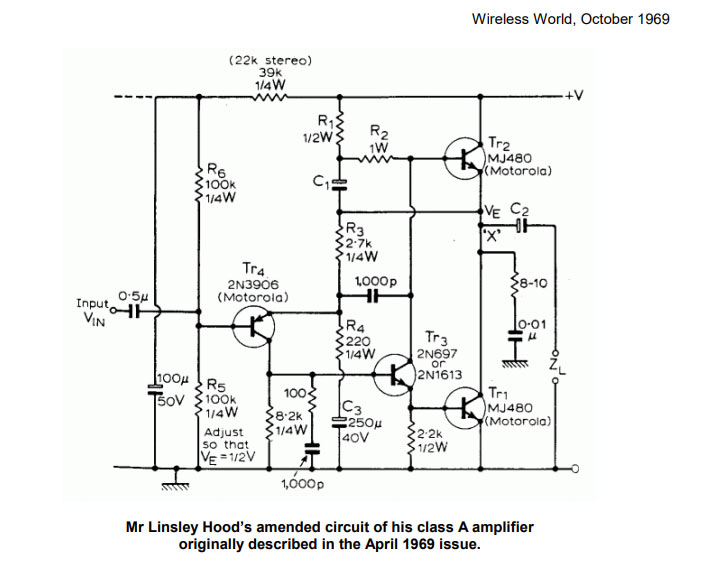

В результате у нас получился усилитель с хорошей частотной характеристикой при нагрузке 4 Ом, который уже будет интереснее играть. Кстати на оригинальной схеме от Худа там для 4 Ом стоит 4700 мФ. Продолжаем дальше поскольку там есть еще что менять или добавлять, вообщем ждите дальнейших экспериментов.

[IT-Prof]

Круто! Супер! Я думал что входной нужно увеличивать. А тут вот оно как.

[Yourka]

Очень интересно получилось в результате, спасибо!

[Lektor]

Даже на первом рисунке имеем 30Гц при минус 1,5Дб - это очень хорошо. На слух недостатка не будет, если не продублируется падением на акустике. И это на нагрузку 4 Ома. При 8 Омах будет еще красивее.

[Alex]

Да на 8 там красота , но у меня 4, потом возьмемся за гармонические искажения и дальше и глубже))

[leo-345]

Ну вот удивлялись ,что у меня выходной конденсатор на 10 000 мкФ )))) Кстати и колонки на 8 Ом. Ой недаром я ,,переборщил,,)))

[Yourka]

Ну вот удивлялись ,что у меня выходной конденсатор на 10 000 мкФ )))) Кстати и колонки на 8 Ом. Ой недаром я ,,переборщил,,)))

Интуиция! Я кстати тоже не понимал , зачем туда столько

[Moysha80]

Очень интересный результат, обычно все пихают входной побольше, а оказалось выходной нужно, а как с новыми транзисторами/?

[Lektor]

Ну вот удивлялись ,что у меня выходной конденсатор на 10 000 мкФ ))))

Интуиция! Я кстати тоже не понимал , зачем туда столько

Я до сих пор не понимаю. При 8-ми Омах 3300-4700 с лихвой. Другое дело пойти с усилителем к другу с 4 Омной акустикой, тогда запас нужен. Или банки в тумбочке валяются без дела.
И я думаю, что набрать батарею из небольших емкостей будет лучше, чем одна большая банка, меньше паразитные величины.
У величение входной емкости на слух дает улучшение, незначительное, но дает. Бас более свободный. Более 1,5мкФ добавлять не стоит.

[Ваня]

Всем привет, я собираюсь делать такой же усилитель, подскажите, какой правильно купить трансформатор, что бы после выпрямления было 24 вольта. Сколько нужно напряжение на выходе с трансформатора?

[IT-Prof]

Всем привет, я собираюсь делать такой же усилитель, подскажите, какой правильно купить трансформатор, что бы после выпрямления было 24 вольта. Сколько нужно напряжение на выходе с трансформатора?

Берем переменку, например 18 вольт и умножаем на 1,41, затем отнимаем падение на диодах, примерно, 1 вольт и получается 24,38

[Ваня]

Спасибо, у вас самый дружелюбный форум, меня на других засмеяли и закидали непонятными формулами. А я просто хочу сам сделать усилитель, но не имею опыта.

[Lektor]

Ваня, желательно вникнуть в суть физических законов, вспомнить закон Ома, Кирхгофа, расчет мощности. При понимании сути, конструирование становиться увлекательным и плодотворным. Без знаний мы получаем шаманство. Вам помогут и подскажут, дерзайте.
Чаще всего купить трансформатор на необходимое напряжение не получается. Но вторичку легко отмотать или перемотать, особенно на торах.
В идеале лучше намотать первичку и вторичку самому, с низкой индукцией. Производители часто экономят на проводе и делают малое количество витков на вольт. Как результат трансформатор создает большие наводки. Сейчас много трансформаторов с алюминиевой обмоткой, что не страшно, но не кошерно. Мне именно такой попался))))
Для старта можно не заморачиваться всем этим. Главное взять с запасом по мощности.
Подумываю на счет импульсника. Мне кажется будет недурно. Там по идее есть стабилизация. Только какой взять?!!!
На Али есть такой
Я в них не разбираюсь

[Alex]

Подумываю на счет импульсника. Мне кажется будет недурно. Там по идее есть стабилизация. Только какой взять?!!!
На Али есть такой
Я в них не разбираюсь

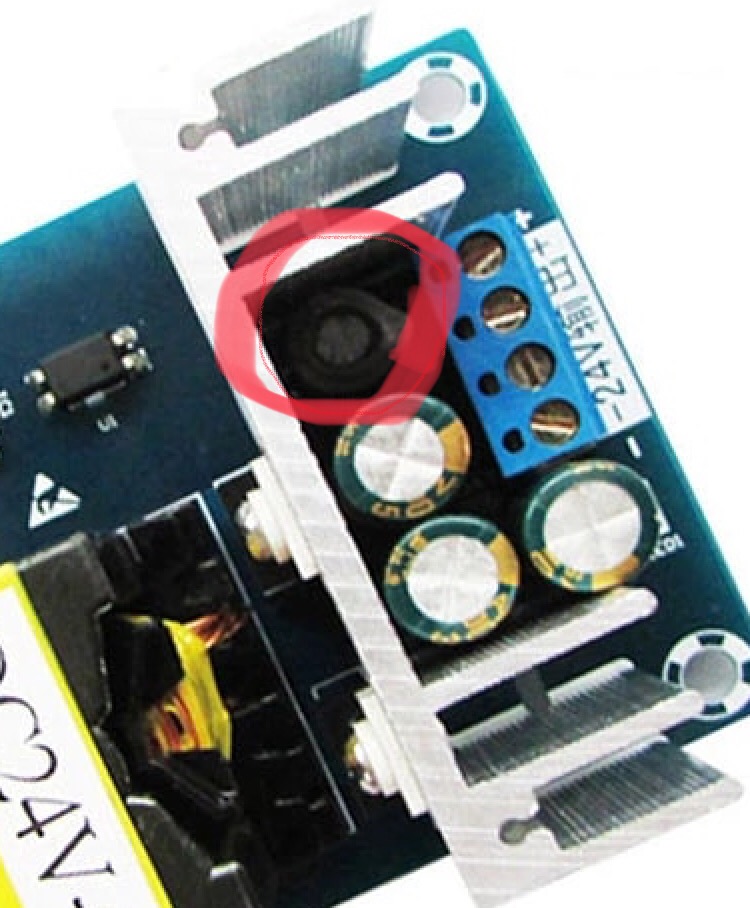

Я купил этот, нужно брать с запасом, работает неплохо. Из минусов, если придираться, нужно дополнительный фильтр от высокочастотных помех. Также при желании, можно регулировать напряжение питания, если поставить вместо постоянного R11 переменный резистор в схеме.

[Lektor]

Что из себя будет представлять фильтр ВЧ помех?

[Alex]

Что из себя будет представлять фильтр ВЧ помех?

Там на выходе есть катушка , но ее маловато и немного пропускает помехи.


Я пока не придумал, но скорее всего поставлю катушку и кондер. Потом покажу , что получилось

[Lektor]

Как вообще проявляются помехи по звуку? Можно их отследить по приборам на выходе усилителя?

[Alex]

Как вообще проявляются помехи по звуку? Можно их отследить по приборам на выходе усилителя?

По звуку не знаю, думаю слышно не будет ,просто на выходе блока есть высокочастотный сигнал, думаю его уменьшить . Для успокоения

[Lektor]

Сможет ли этот БП зарядить 20-30 тыс. мкФ при запуске. Вроде там есть защита от КЗ. И нужны ли теперь такие ёмкости. Для пульсаций точно нет, а вот для энэрговооруженности не знаю
А еще нашел вот такие БП. Чем отличаются?

[Alex]

Сможет ли этот БП зарядить 20-30 тыс. мкФ при запуске. Вроде там есть защита от КЗ. И нужны ли теперь такие ёмкости.

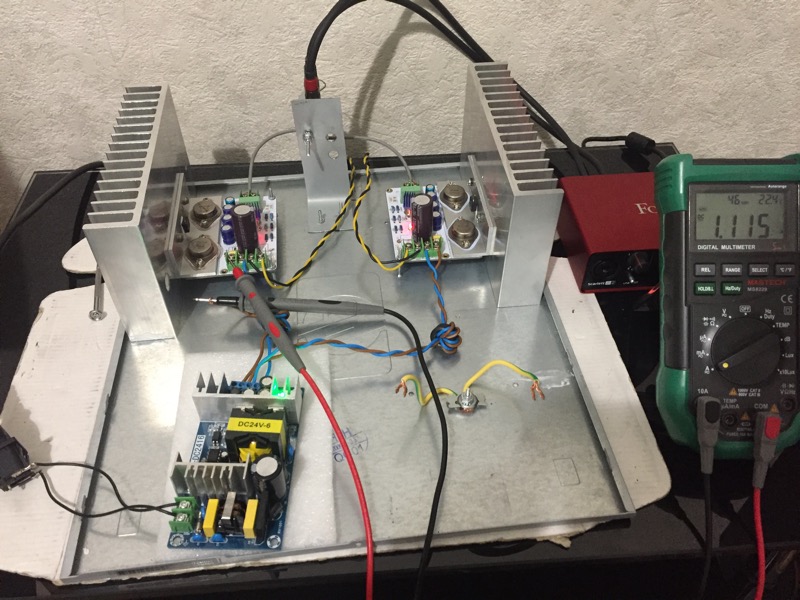

После импульсника кондеров не нужно ни каких, он держит напряжение нормально. Я пока намотал провод на феррит и слушаю , а потом буду мерять 24 вольта блок. Кстати плата действительно хорошего качества, я раз 6 уже перепаивал транзисторы и дорожки еще живые. Посадил левую сторону на слюдяные прокладки посмотрим кто лучше отдает тепло
