Hi-End усилитель своими руками на базе clone nCore 2_050

[yanreon]

А там в инструкции к защите указано, что нужно ее подключать именно к БП усилителя? Не отдельное питание? Потому что я купил вариант где нужно обязательно отдельное.

Я планирую собирать такую же схему как у вас. На видео вы подключали от БП усилителя, а не отдельным блоком питания

[yanreon]

Подскажите пожалуйста как подключить вот эти защитные платы али к китайскому БП? Так как к этим защитным платам нужно переменное напряжение АС 15В. А на дополнительном выходе БП постоянка.

А сколько вольт у вас БП будет выдавать? Потому что если больше 25, то уже неоднократно обсуждалось - защита может не сработать, высокое постоянное напряжение не даст разорвать связь реле, и сварит дугой, из-за чего АС все равно выйдет из строя.
Нужно как минимум ставить еще искрогасящий конденсатор, подобрав его оптимальную емкость.

Стандартний импульсный БП как и другие здесь используют на +/-48В

[lgedmitry]

А вы посмотрите это видео, и сразу станет понятно, что шутки плохи с, например, 53мя вольтами постоянки:
https://youtu.be/pq25k69W2zk

интересные опыты

[Alex]

А там в инструкции к защите указано, что нужно ее подключать именно к БП усилителя? Не отдельное питание? Потому что я купил вариант где нужно обязательно отдельное.

Я планирую собирать такую же схему как у вас. На видео вы подключали от БП усилителя, а не отдельным блоком питания

это отдельное 15 вольт просто на одном блоке

[yanreon]

это отдельное 15 вольт просто на одном блоке

Понятно. Значит такой вариант рабочий.
А как на счет того что эта защита может не сработать ? Или я все таки что то путаю?

[Alex]

Честно, я как-то про такой вариант, описаный выше, не думал, но могу проверить, сэмулировать такую ситуацию и глянуть результат.

[yanreon]

Честно, я как-то про такой вариант, описаный выше, не думал, но могу проверить, сэмулировать такую ситуацию и глянуть результат.

Буду очень благодарен. Так как планирую аналогичные платы заказывать на али.

[Alex]

Будет время поиграюсь

[yanreon]

Порекомендуйте пожалуйста, а какие кто платы защиты акустики используете в аналогичном проекте?

[Alex]

В видео там почти 90 вольт идет через реле и ток какойто запредельный

[Genshiro]

В видео там почти 90 вольт идет через реле и ток какойто запредельный

спасибо за комментарий, но я буду перестраховываться ) переделаю защиту чтобы она одновременно отрубала и АС и питание усилителя от выпрямителя с конденсаторами и на всякий - трансформаторы.

[Alex]

На сколько я помню если паралельно контактам реле поставить RC цепь или даже просто С конденсатор, то проблемы быть не должно. Но может тихонько заиграть музыка до включения платы защиты

[Genshiro]

Порекомендуйте пожалуйста, а какие кто платы защиты акустики использует в аналогичном проекте?

тут пишут в другой ветке что реле может не работать "из коробки", потому что усилок подает постоянку в начале, чтобы запуститься ему нужна нагрузка, и защита увидит эту постоянку и сразу отключит АС (ту самую нагрузку) и так в защите и останется.

Я взял такие https://aliexpress.ru/item/4000504940579.html и такие https://aliexpress.ru/item/32865569447.html

[IT-Prof]

[
тут пишут в другой ветке что реле может не работать "из коробки", потому что усилок подает постоянку в начале, чтобы запуститься ему нужна нагрузка, и защита увидит эту постоянку и сразу отключит АС (ту самую нагрузку) и так в защите и останется.

Это где пишут?

[Genshiro]

Это где пишут?

Не смог сейчас найти, где то попадалось на форуме. Как найду отпишусь.

[lgedmitry]

Про какой-то неправильный усилок пишут. Который без нагрузки постоянку выдаёт... Может это ИТУН какой-то?

[Sous]

Ве правильно пишут. некоторые не запускаются без нагрузки. т.е. остаются в состоянии, когда оба выходных транзистора закрыты, но модулятор работает и через резисторы обратной связи напряжение с выходов ОУ подается на выход. На выходе на плате распаяна нагрузка 5кОм. На этом сопротивлении получается около 3,7В для 2_050, и 2,4 для 2_051LITE. некоторые чувствительные схемы защиты могут сработать от этого напряжения и не коммутируют нагрузку. Усилитель не включается

[lgedmitry]

ах вон оно как

[xaldir]

Alex.
Подскажите, в такой корпус 1 776,10 руб. 5%OFF | Двойной алюминиевый чехол для усилителя мощности BRZHIFI BZ2307
https://a.aliexpress.com/_AACun0
Можно уместить платы, блок питания, защиту и rca с проводами?

Корпус который Вы использовали на 2 см шире, по фото запас места есть.

Единственное я не знаю высоту плат Юрия и защиты. Напишите пожалуйста.

[Alex]

размеры платы здесь 18 страница

[xaldir]

Да уже скачивал и смотрел, но там только длинна и ширина, а высоты нет.
Я на А4 разметил размеры, но для полной картины нехватает высоты усилителя и защиты.

[Alex]

ок, замеряю

[Sous]

Высота платы 35мм

[Alex]

Размер платы защиты 6.5х5.5см а высота с реле 2.8см

[xaldir]

Alex, Sous.
Спасибо, думаю получится все разместить.
Но каналы думаю нужно разводить экранированным кабелем.

[Alex]

Пробуйте, успехов ждём отзыва

[KiRiK]

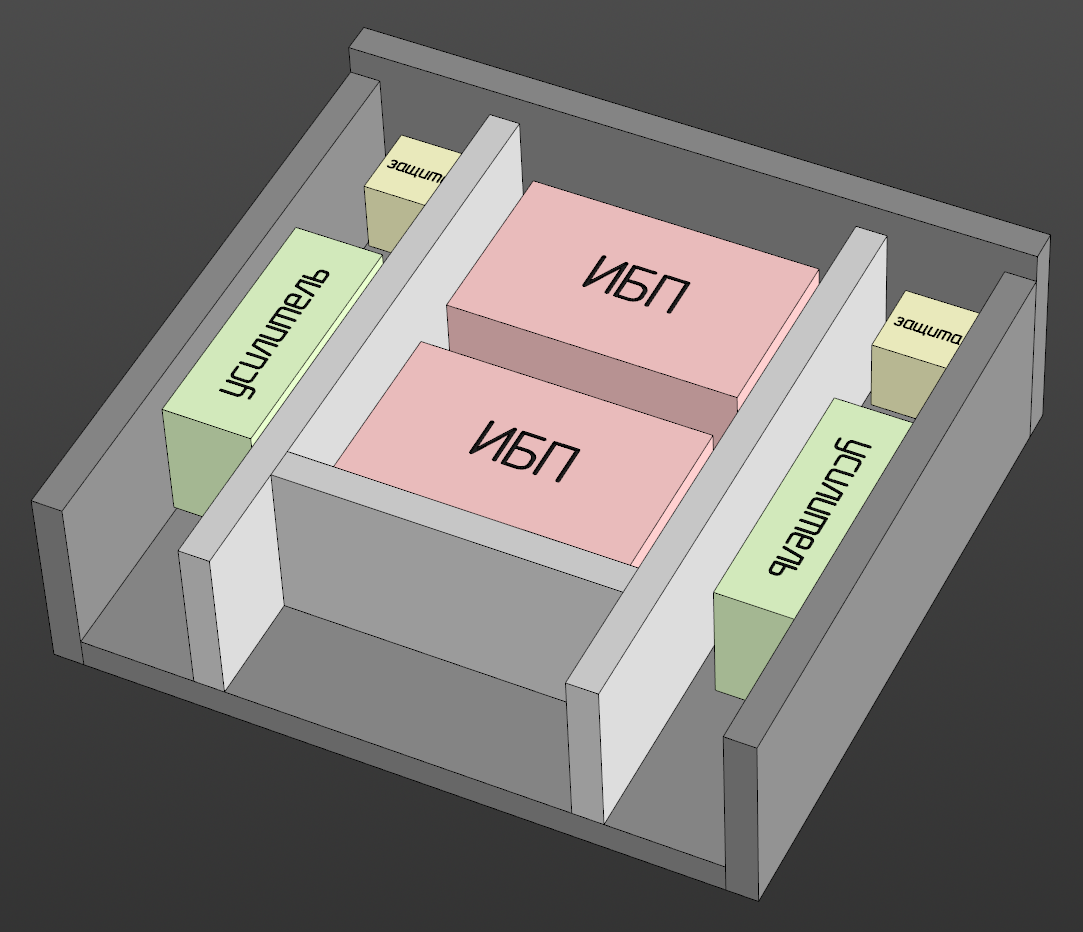

Тут был разговор про разнесение каналов по разные блоки…

А если их вот так вот отгородить друг от друга и от блоков питания?


Или я заморачиваюсь и это лишнее?

Корпус из алюминия Д16т толщиной 12мм. Пока прикидываю сколько нужно материала, возможно ценник будет космос. Посмотрим.

p.s. Focusrite Scarlett Solo 3rd Gen для ввода/вывода звука норм? Думаю взять пока скидки. Или есть что получше?

[Alex]

Это прям атомный реактор!

[lgedmitry]

Самый огороженый усилитель - это мой Худ

[greenwood]

А кто-то сравнивал этот усь с Худом?
Где тут тема по сравнению усей?
