Hi-End усилитель своими руками на базе clone nCore 2_050

[VladimirG]

Тут был разговор про разнесение каналов по разные блоки…

А если их вот так вот отгородить друг от друга и от блоков питания?
Или я заморачиваюсь и это лишнее?

Корпус из алюминия Д16т толщиной 12мм. Пока прикидываю сколько нужно материала, возможно ценник будет космос. Посмотрим.

p.s. Focusrite Scarlett Solo 3rd Gen для ввода/вывода звука норм? Думаю взять пока скидки. Или есть что получше?

Затея не очень продуктивная, для электрических наводок хватит и 1 мм толщины, а для магнитных (50 Гц) не хватит и 10 см, там другие методы работают.

[maxfonsudof]

Всем добрый день!

Загорелся идеей сборки моноблоков с максимальным качеством на базе будущей третьей версии усилителя, в связи с этим есть вопросы:

1)Какой коэффициент усиления усилителя? Или входная чувствительность, т.е. входное напряжение при котором усилитель выдаст максимальную номинальную мощность (допустим блок питания с запасом мощности)?

2)Можно как-то оценить slew rate усилителя и вообще важен ли этот параметр?

3)Как реализовать возможность подключения второй пары акустики? Через коммутационное реле? Можете скинуть примеры?

4)Имеет ли смысл добавить дополнительные ёмкости на выходе БП? Вообще в чём особенность импульсных БП, в том что они могут мгновенно отдавать большой ток в нагрузку? Почему у них на выходе стоят конденсаторы довольно маленькой ёмкости, по крайней мере если сравнивать с линейными БП?

5)Имеет ли смысл ставить на выходе БП фильтр от ВЧ помех?

6)Ещё не пойму откуда может взяться постоянка на выходе? Только в случае поломки усилителя? Забыл заказать платы защиты, так ли они нужны?

Заранее благодарю за ответы!

[scherbakov_al]

Всем добрый день!

6)Ещё не пойму откуда может взяться постоянка на выходе? Только в случае поломки усилителя? Забыл заказать платы защиты, так ли они нужны?

Заранее благодарю за ответы!

Тоже этот вопрос интересен..

[vikfvm]

Поверьте - защита нужна, заводской брак никто не отменял. Если дорожите акустикой, лучше предусмотреть защиту

[Sous]

Всем добрый день!

6)Ещё не пойму откуда может взяться постоянка на выходе? Только в случае поломки усилителя? Забыл заказать платы защиты, так ли они нужны?

Заранее благодарю за ответы!

Тоже этот вопрос интересен..

В модулях есть защита от постоянки- она построена на микросхеме -драйвере выходного каскада. При срабатывании - микросхема выключает оба выходных транзистора.
В случае, когда один из транзисторов уйдет в короткое между стоком/истоком-на выходе все равно появится постоянка, так как управление пробитым транзистором невозможно. Случаи имеют место быть , но очень маловероятны, так как в 95% случаев выбивает оба выходных транзистора, образуется короткое между плюсовой и минусовой шиной источника питания, далее срабатывает защита в блоке питания или сгорает предохранитель по первичной стороне трансформатора.

[maxfonsudof]

Понял, спасибо!
А что на счёт остальных вопросов?

[greenwood]

Появилась версия плат nCore 2_052

phpBB [media]

[Alex]

Поздравляю!

[HDmen]

Всех приветствую. Есть вопрос в описании к усилителю есть упоминание про защиту на супрессорах. Я пока не разобрался как ее подключить.
Планирую повесит на выход усилителя параллельно АС что-то типа такого
https://www.chipdip.ru/product/1.5ke33ca-2
Все интересующие защиты есть в микросхемах УНЧ. Супрессор планирую использовать для подстраховки чтобы не порвать АС.
На данный момент стоят колонки с номиналом 70ВТ(130 пиковое) так пока колонки не поменяю меня вполне устроит выходное напряжение УНЧ до 20В.
И второй вопрос, насколько страшно для плат 2.052 (и подобных) потеря питания по одному из каналов питания?
Если по каналам +- поставит предохранители, и один из них перегорит? Чем это черевато? Как я слышал это приводит к поломке УНЧ?

[AudioGeek]

Ну всё, понеслось! Платы 2.052 заказал. Теперь дело за малым - заказать все остально (БП, защиту, корпус, рассыпуху), все собрать и не спалить платы, а главное не спалить квартиру!

@Alex, вопрос по поводу корпуса. Вы специально заказывали фронтальную панель без печали, или оно так по умолчанию пришло?

[Alex]

Не понял вопрос, сори.

[AudioGeek]

Не понял вопрос, сори.

Поясню. На Али фронтальная панель корпуса с печатными обозначениями.


А Ваша фронтальная панель без печати. Мне нарвится именно такой вариант. Собственно вопрос она такая пришла или вы с ней что-то делали?

[Sous]

По поводу питания:
Если отвалится отрицательное- не запустится драйвер( с отрицательного питается конвертор питания драйвера), если положительное-сработает датчик (если напряжение на положительном меньше 24,6В усилитель не запустится)

[Alex]

С панелью ниче не делал, такая приехала.

[ms142]

Есть вопрос в описании к усилителю есть упоминание про защиту на супрессорах.

Может на симисторах?

[Boatswain]

По поводу питания:

Пришел мой ИБП на 48в от GHXAMP. Не критично, если разница в плечах 47.9 и 48.6?
На неделе и платы доедут (потирая ручки )))

[Boatswain]

Всех с наступившим Новым Годом! Небольшой отчет по сборке УНЧ на платах 2_052 в общую копилку.
Подключил и проверил платы с ИБП GXHAMP на 48В. Всё работает! Юрию привет и благодарность!
А так же вопросы, куда уж без них неопытным аудиодайерам )))
Какой мин/макс уровень входного сигнала рекомендуется? Вопрос возник из результатов проверки-выход с телефона и простой звуковушки с амплитудой 0.5В не раскачивает до максимальной мощности. Пришлось подавать сигнал с аудиоинтерфейса Behringer UMC202 с наушникового выхода с амплитудой 2В и получилось 95Вт RMS. Это нормальная мощность при питании 48в или я что-то не так делаю?

Изначально планировал использовать мощный предварительный усилитель, совмещенный с усилителем наушников, на транзисторах (звук кстати в наушниках отличный!), но опасался слишком большого усиления. В то же время рекомендуется подавать сигнал через потенциометр и это типа самодостоточное решениедля данных плат . Кто-то использовал дополнительный пред?

UPD
Заметил, что наушниковый выход UMC202 начинает ассиметрично клиппировать на выходном уровне выше 2В. А я по этому клиппу и насчитал мощность. И, кстати, одновременно при таком уровне начинает свистеть (видимо) феррит на плате усилителя.

[Sous]

Спасибо.
Первая версия (9 комплектов) получилась с чуть меньшим усилением, в районе 18
Стандарт для аудиокарт около 2В СКЗ (RMS). У меня, например, 2.08В
При питании +/-48В чувствительность соответствует уровню 48/1,41/Ку=1,89В СКЗ.

[Boatswain]

Подскажите, как подключится, чтобы забрать сигнал с выхода предусилителя J3 для подачи сигнала на активный саб? Учитывая, что сигнал с ПУ идет симметричный, то закоротить GND и Cold (квадратный пин?), по аналогии с подключением ко входу, не представляется разумным. Или лучше взять сигнал после первого преда/ушника, на котором КУ ступенчато регулируется 0, 10, 18, 20dB?

[Boatswain]

Между тем процесс помаленьку идет..

[Sous]

Подскажите, как подключится, чтобы забрать сигнал с выхода предусилителя J3 для подачи сигнала на активный саб? Учитывая, что сигнал с ПУ идет симметричный, то закоротить GND и Cold (квадратный пин?), по аналогии с подключением ко входу, не представляется разумным. Или лучше взять сигнал после первого преда/ушника, на котором КУ ступенчато регулируется 0, 10, 18, 20dB?

Если нужен не симметричный, то подключайтесь от земли - средний вывод, и любой из крайних. На сколько это будет уместно для версии 2_052 не скажу. Для лайт вполне сгодится.

[Lektor]

Пусть идет! Хорошо получается!

[AudioGeek]

Между тем процесс помаленьку идет..

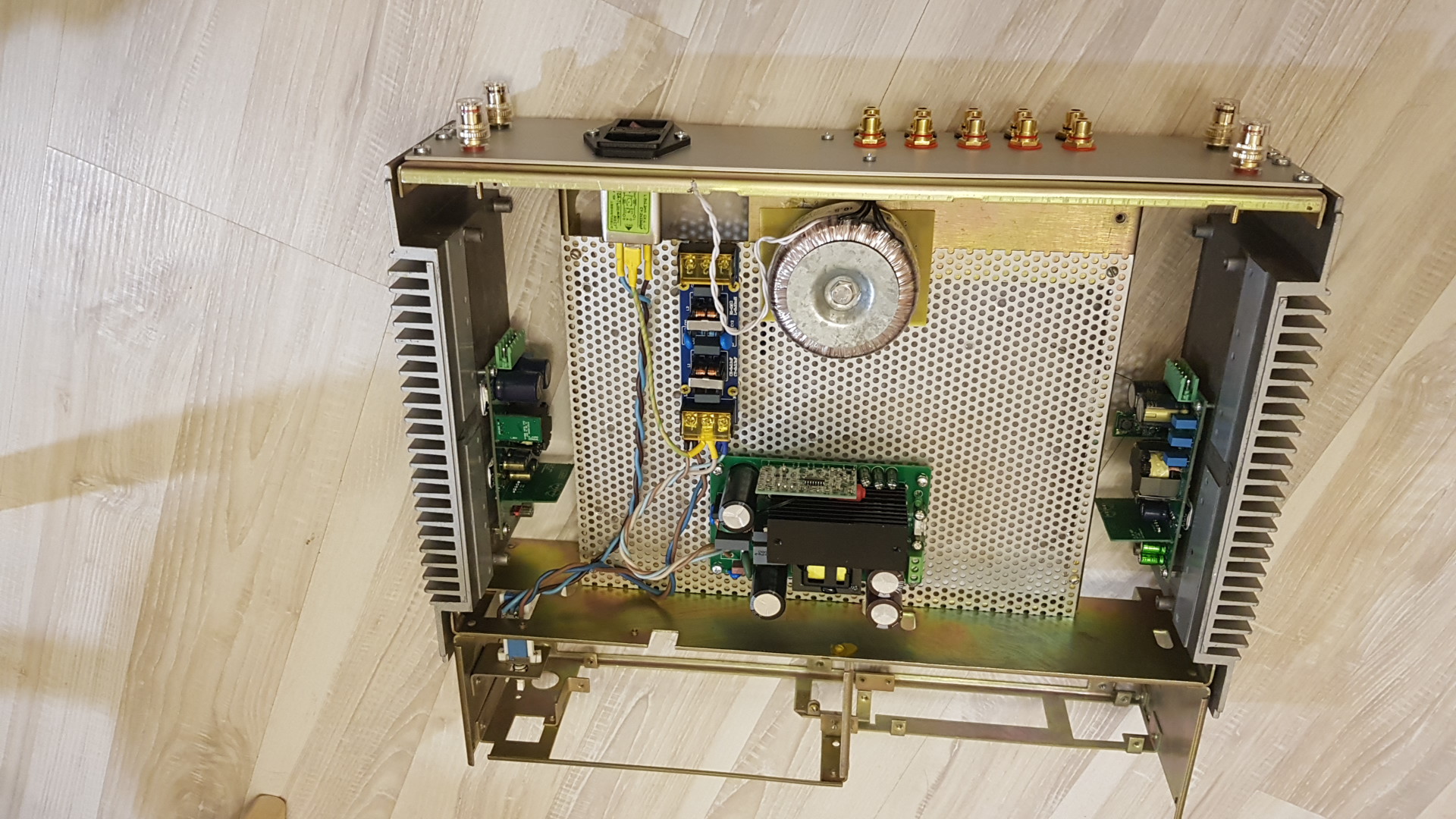

Судя по фото присутствует два ЭМИ фильтра - один с гнездом входа сети, второй отдельно на плате. Вопрос зачем два? Типо маслом кашу не испортишь?

И поясните нубу в целом как относиться к ЭМИ фильтрам? Чисто с электронной точки зрения - фильтр есть добро. Аудиофилы же говорят, что звук неживой из-за них

[Lektor]

Да, два фильтра - это пожалуй лишнее. А на ИИП наверно еще один по входу!)))
Сногшибательного действия эти фильтры не производят. Разве что в сети есть реальная ВЧ помеха. Для успокоения умственных терзаний лучше поставить.
А вот после ИИП я бы поканально поставил такой фильтр. Причем влияние конденсаторов на звук будет очень заметным.

[Boatswain]

Если я правильно понимаю, то фильтр в сетевом разъеме не только фильтрует входящие помехи, но и в обратку фильтрует возможные помехи от собственного ИИП. Второй фильтр поставил для фильтрации помех от того же ИИП в сторону БП для ушного усилителя - к фильтру подключается тор.

А вот после ИИП я бы поканально поставил такой фильтр. Причем влияние конденсаторов на звук будет очень заметным.

Если уважаемый Lektor советует фильтр после ИИП перед УМ, то переставлю поставив второй (их есть у меня)). Но стоит ли перед БП ушного усилителя фильтровать, если его БП стабилизированный классического вида? Килогерцы от ИИП пролезут же.

И о каких, влияющих на звук, конденсаторах речь?

В дальнейшем планируется еще навесить блоков-дежурку на питание, БП для реле выбора каналов и вкл/выкл фильтров/темброблоков/MUTE. Что порекомендуете для питания дополнительных каскадов усиления в этих фильтрах/темброблоках? Сделать отдельный выпрямительно-фильтрующий блок с питанием от тора (он на 20Вт при 10Вт потребления ушного усилителя), т.к. выход +-15В на ИИП ругали, его только для питания реле наверное можно - плату защиты например?

[Lektor]

И о каких, влияющих на звук, конденсаторах речь?

Которые стоят в фильтрах, но это в тех фильтрах, что вы поставите после ИИП. Все, что до ИИП на звук не влияет, а что после - будет влиять заметным образом.

[Sous]

Получил еще 4 китайских блока. Теперь снова 63В конденсаторы.

[Boatswain]

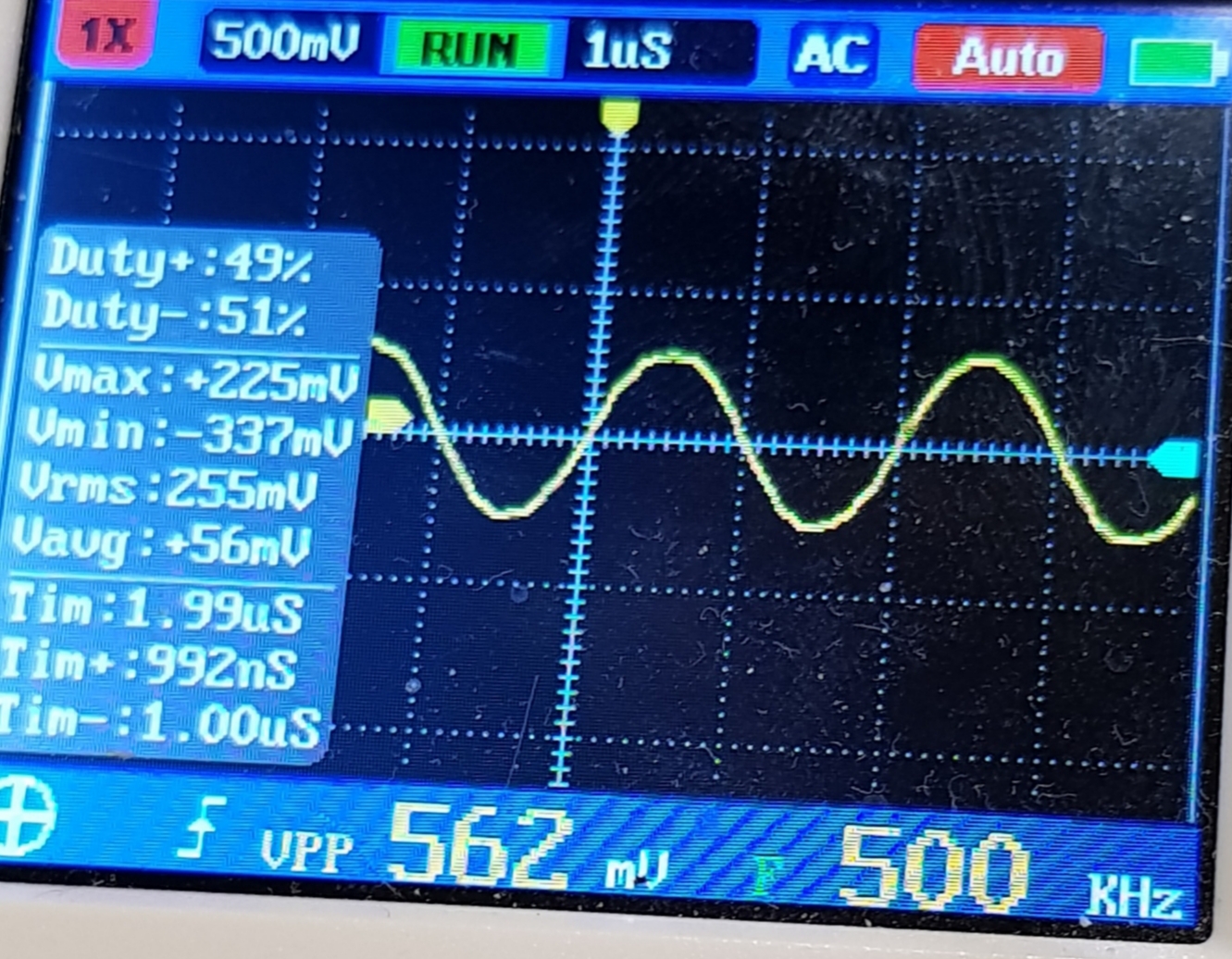

Вопрос к Юрию и общественности. При закороченном входе на выходе в обоих каналах сигнал 500кГц при ~500мв и слышно слабое вч шипение. Куда копать? Музыка при этом играет.
Вчера послушал собрав на фанерке и на большей АС, чем сейчас - на динамике от магнитолы на 3Вт и 4ом, и вчера шума не слышал и осликом не проверял.

[Alex]

такой? https://youtu.be/GKkiyVmFLc0?t=158

[Boatswain]

такой? https://youtu.be/GKkiyVmFLc0?t=158

В общем один в один, но из динамика шум отнюдь не синусоиды на 500кГц )
Но шум есть и при подключении к цап и не зависит от уровня громкости.

Что-то затупил, сейчас попробую отловить в слышимом диапазоне )
