Усилитель D класса своими руками

alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Alex писал(а): 18 дек 2020, 18:37 Дааа, было скучно, дай думаю закажу это чудище
Вот именно, чудище) Точнее не придумать )))))))
Если приедет и решите опробовать, то только через лампу на 100Вт и глаза подальше от платы, либо прикройте это чудо картонкой,
а то как стрельнет че нить ) Ну и перед включением очень внимательно осмотрите монтаж на предмет соплей, коротышей
или кусков припоя ) Не спеша, под лупой, может несколько часов уйдет. Кстати, это в принципе аналог моего уся, только
с другим питанием (у меня трансформатр).
Думал его заказать, он дешевле стОил на 11.11, но как представил, что его весь нужно "пересобрать" и сколько это займет времени, то передумал) Если бы он был в качестве конструктора для самосборки, взял бы не задумываясь )))
Кстати, есть аналогичные, но в МОНО варианте, их понадобится два.
https://aliexpress.ru/item/400025936223 ... 1058827639
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Я уже включал...с опаской :) :) , пайка ужасная немного пришлось ремонтировать, был непропай транзистора в защите одного канала.
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Он какой-то весь кривой
alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Alex писал(а): 18 дек 2020, 18:52 Я уже включал...с опаской :) :) , пайка ужасная немного пришлось ремонтировать, был непропай транзистора в защите одного канала.
Так он уже приехал ? Я думал Вы только заказали)
Если работает, то доработки там напрашиваются автоматически) Убрать входные операционники, они там и нафик не нужны.
Убрать 15Вольт мерзотные стабилизаторы. Оптимизировать работу, время смерти, заряд, резисторы в цепях затворов,
замерить частоты самоосцилляции по каналам. Возможно заменить еликтролиты на нормальные )

"Весь кривой"
Та я вас умоляю, это же хлам. Там четко написано "сделай сам".
Поднять такое и заставить работать ... Для меня примерно от полугода до года)
И что ни день, то "находка" в виде сопли, непропая , дохлого элемента или вообще не того номинала)
В варианте с операционниками и 15 вольт стабилизаторами он точно не жилец ) Питание осликом посмотрите
на предмет шумов до и после этих стабов, если там какие нить LM )
Последний раз редактировалось alexandr987 18 дек 2020, 19:03, всего редактировалось 1 раз.
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Мне понравилось название цифровой усилитель... без цифрового входа 🤣🤣🤣🤣🤣
alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Alex писал(а): 18 дек 2020, 19:02 Мне понравилось название цифровой усилитель... без цифрового входа 🤣🤣🤣🤣🤣
Это вообще не обсуждается, они с трудом понимают, что продают)
А продают полнейшее дерьмище)
" аудиоплата для домашнего кинотеатра, сделай сам" ))))))
Собственно, это не далеко от истины "аудиоплата", из которой сделай сам усилитель)
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Не смог пройти мимо, буду их тролить нещадно за такое.
alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Alex писал(а): 18 дек 2020, 19:08 Не смог пройти мимо, буду их тролить нещадно за такое.
Оно хоть как-то играет ? )
Это клон какого-то фирмового усилка, который в оригинале стОит весьма не малые деньги.
Идея, безусловно шикарная (все в одном), но реализация и качество сборки...
Он слишком сложен (я бы сказал невозможен) для повторения в китайском подвальчике на коленке)
Последний раз редактировалось alexandr987 18 дек 2020, 19:14, всего редактировалось 1 раз.
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Играет, так плохенько, если успею то в этом месяце сделаю видос.
alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Alex писал(а): 18 дек 2020, 19:14 Играет, так плохенько, если успею то в этом месяце сделаю видос.
Если есть возможность, то с замерами)
То, что играет, уже огромное достижение) Как играет, - понятно как) Никак )))
У меня как раз подобие, когда купил, звук был такой, что слушать более
минуты было невозможно и даже противопоказано) Потрачено прилично времени
и "сил", чтобы оно хоть как-то играло музыку )
Обратите внимание на бас, тоже гудит-пердит ? )) Сравните с усилителем Юрия,
особенно интересует бас и верхняя серединка, - слабые места ириски)
Ясное дело, что между этими усилками пропасть по качеству, но все-же)
Последний раз редактировалось alexandr987 18 дек 2020, 19:23, всего редактировалось 1 раз.
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Да будет замеры, проверял на s70, вроде не сгорел подключу к своим Heco скажу по звуку точно.
alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Alex писал(а): 18 дек 2020, 19:22 Да будет замеры, проверял на s70, вроде не сгорел подключу к своим Heco скажу по звуку точно.
У него защита от постоянки, не думаю, что он навредит колонкам, хотя все может быть
и перестраховаться не помешает)
Ваши ХЕКО я ругал за резиновый бас, когда Вы их купили, но на одном из
видео в связке с АйсПовер был очень красивый звук, придраться было не к чему)
Видимо ХЕКО раскрываются не со всеми усилителями, либо просто разыгрались)
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

На выходных послушаю
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

перемотал дроссельки, нарезал бумажек, проложил, собрал.... Щёлк. спустя минуту один треснул от натуги, хотя бумажек везде ровное число было проложено... Быстренько всё разобрал, больного склеил, благо только две половинки получилось. Прилегание склеиваемых половинок вышло хорошим...
Попробую всё ж-таки пилить...
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Хрупкая зараза, надеюсь старания будут не зря.
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

я тоже надеюсь ;)
Margadon
Сообщения: 1
Стаж: 4 года 5 месяцев
Репутация: 0
Откуда: Мама родила
Аудио система: 8851 александров

Re: Усилитель D класса своими руками

Сообщение Margadon »

Как у него с фоном по сравнению например с 3116д2? Не стал его слушать из за фона,
У этого если ухо к динамику приложить, вход при этом на коротко, что-то слышно?
alexandr987
Почетный пользователь
Сообщения: 69
Стаж: 4 года 7 месяцев
Репутация: 3
Откуда: Earth
Аудио система: усилитель аккустика

Re: Усилитель D класса своими руками

Сообщение alexandr987 »

Моя хреновина заиграла! Фотки рукожопия внизу сообщения здесь viewtopic.php?p=8265#p8265
Звук стал намного лучше, появилась "теплота" , значительно снизилось "гудит - пердит" и вообще, классно играет!
Мощно, четко, мягко и "остро" , если надо. Практически отпала необходимость использовать еквалайзер)
На прогрев ушло месяца полтора, может два) В принципе, я ожидал улучшения после прогрева конденсаторов, и
результат не обманул ожиданий) Связываю это с уменьшением ЕSR дешевых конденсаторов или ХЗ, какие там процессы
в них происходят. Пердеж , безусловно, остался, ну а как без него, это фирменная черта моего творения, но заметность
этого уменьшилась и на некоторых композициях это совершенно не заметно, а на некоторых даже добавляет "глубины")
Чтоы понять, о чем я, вот песня https://www.youtube.com/watch?v=wK3q_HelAyU и сразу после первой минуты оно делает Уу-У,
как будто бас гитара или ХЗ какой еще инструмент якобы берет какую-то низкую ноту, которой, по идее, в композиции быть
не должно. И во время песни еще пару раз такое Уу-у повторяется. До проогрева оно делало это Уу-у очень сильно,
что беспокоило мебель содроганием, сейчас намного лучше) Собственно это основная претензия к усилку.
Оценка этого чуда в моих глазах (ушах) значительно возрасла, если по пятибальной, то с 2+ до 3+, на некоторых
композициях можно легко поймать "кайф" или "дрожь по телу", то есть играет удовлетворительно, на твердую троечку)
Круто! Я опять с музыкой) Тут, безусловно, низкий поклон Юрию, который своими рекомендациями вдохнул вторую жизнь
в мое дерьмище) Да, ребят, он спец! С моей стороны тоже не мало потрачено "сил", времени, терпения и , наконец,
вознаграждение )))
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

Очень сильно Вас поздравляю. К сожалению пока послушать не могу. После послушаю самым наивнимательнейшим образом.
Сегодня начал пилить ферриты. Старым советским алмазным надфилем хорошо пилятся. Завтра найду щупы и допилю в размер. (Ну не совсем конечно, в размер. С поправкой на кривизну рук и глаз)
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

пропилил зазоры

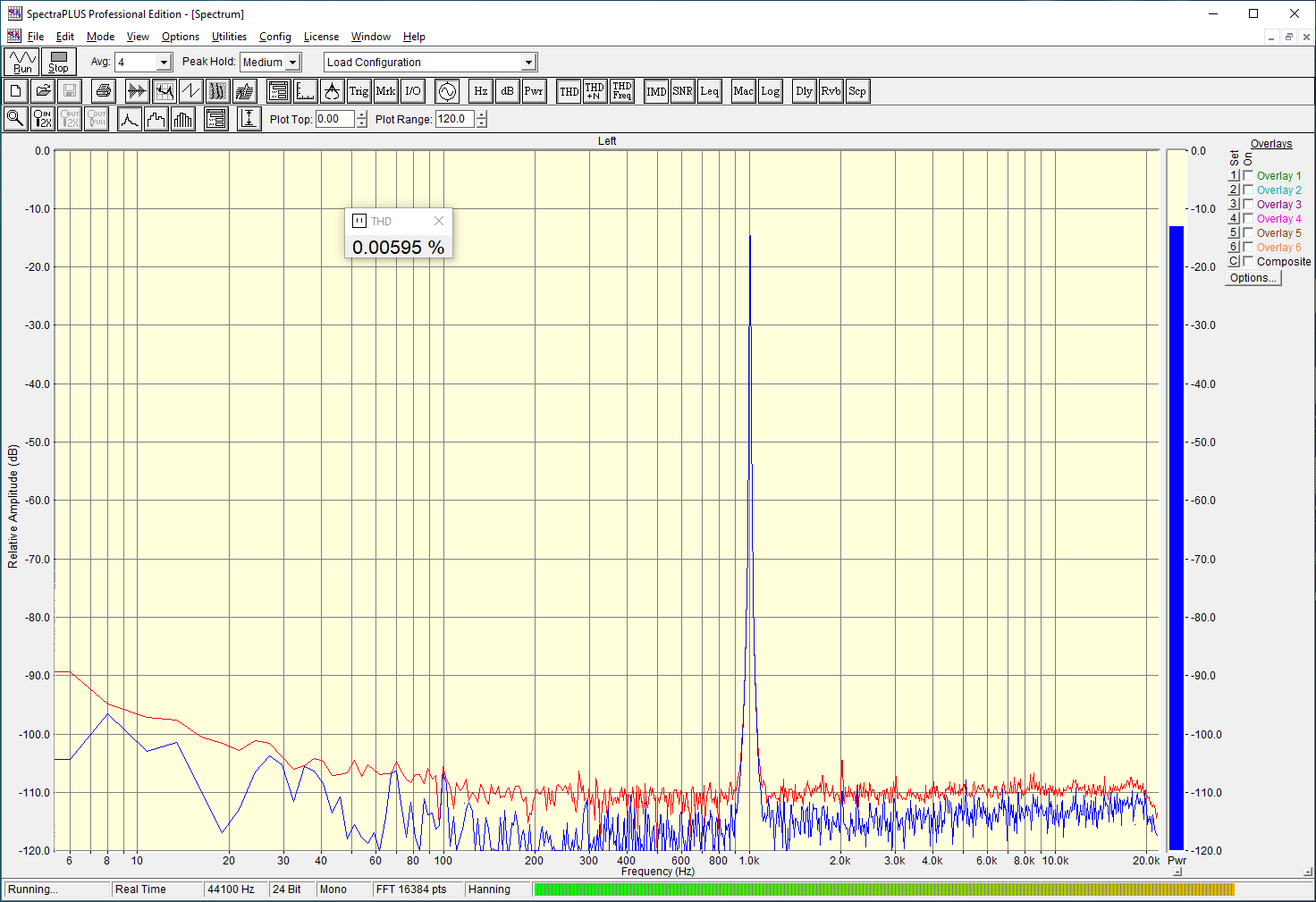

1кГц 22 Вольта амплитуды (ну или 22 Вольта размаху в каждом плече моста при питании 26 Вольт)

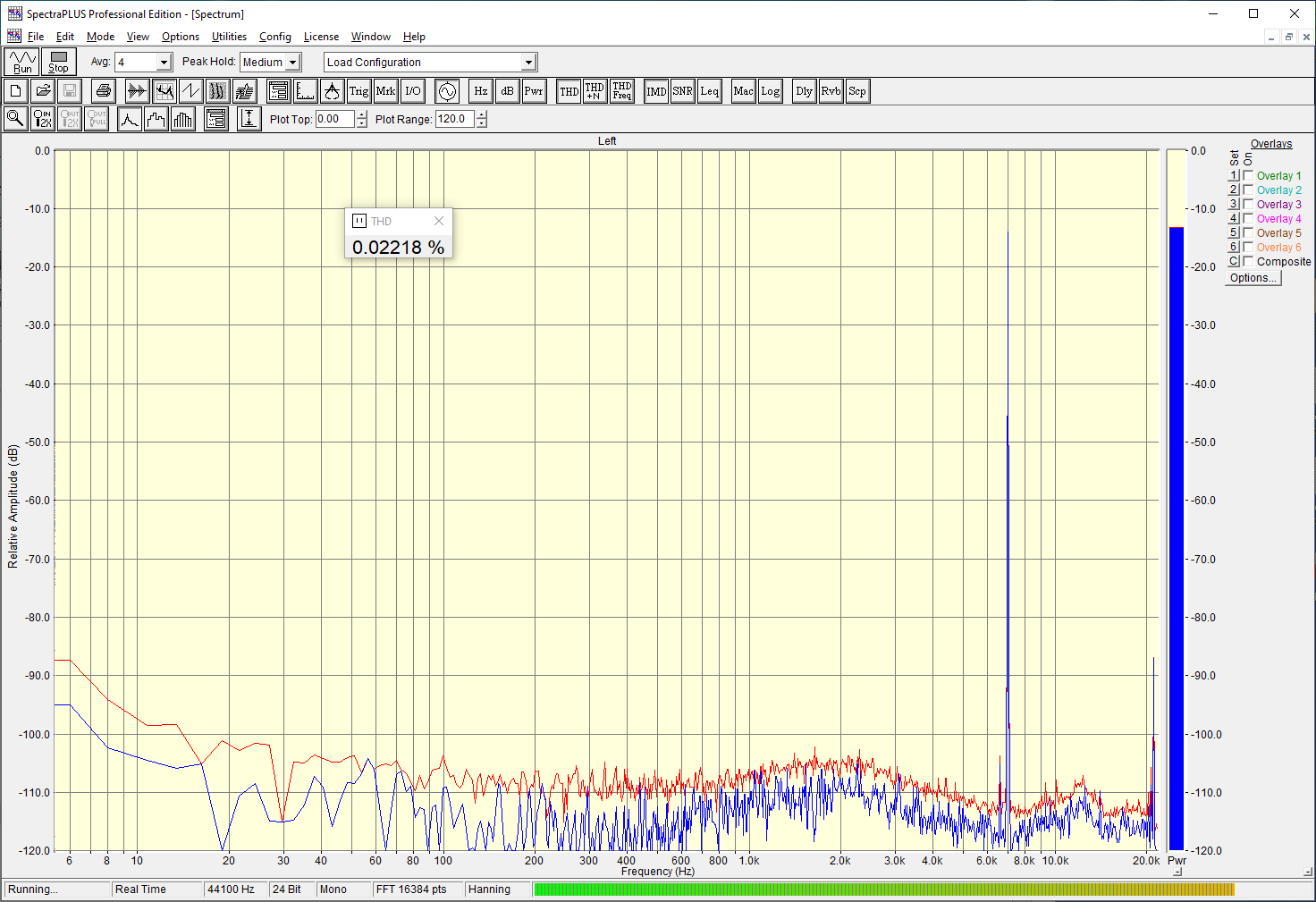

7кГц те же 22 Вольта

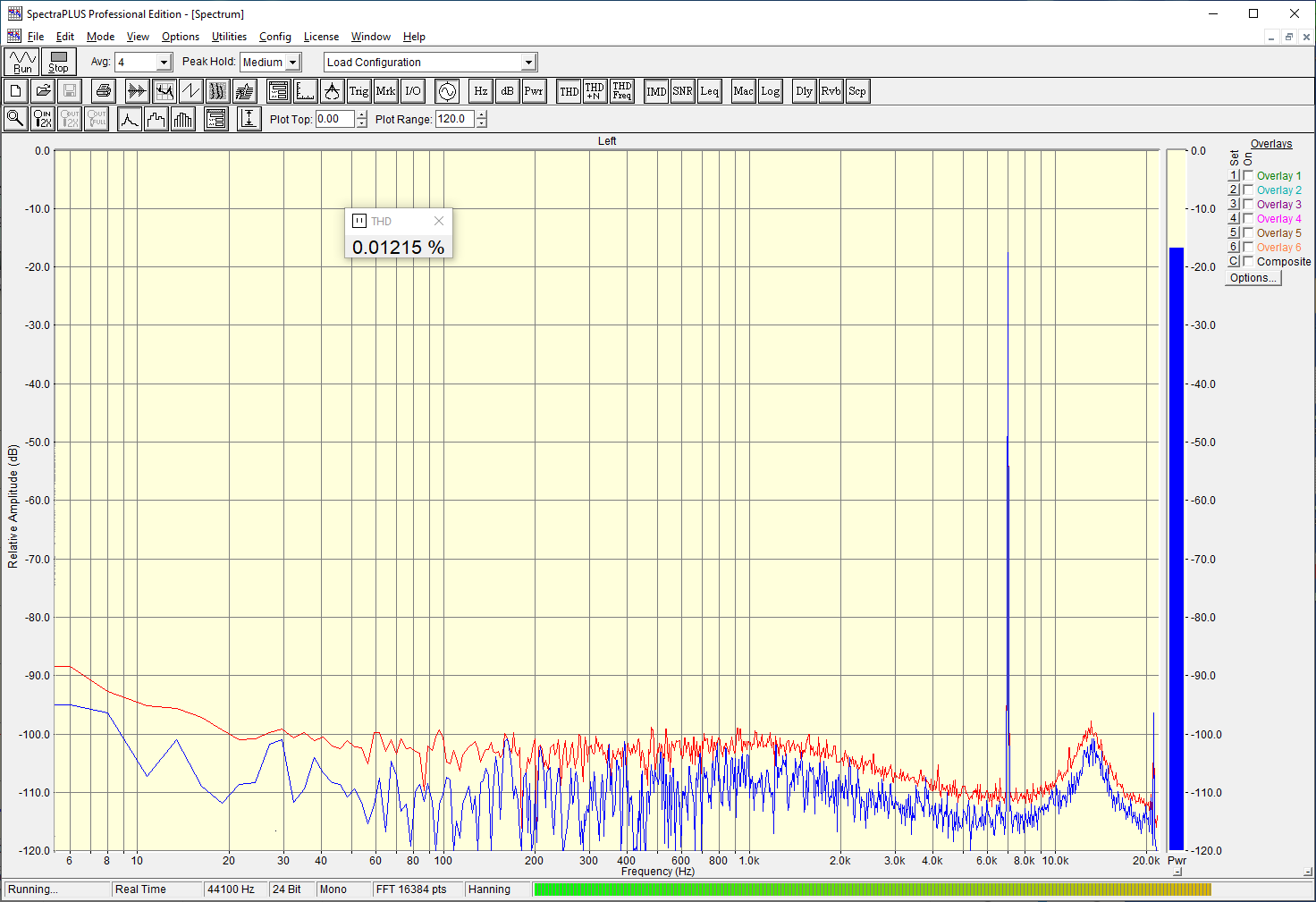

7кГц 13 Вольт
Вот теперь уже гораздо гораздее)
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

чуть больше чем в даташите, но не сильно. Можно списать на издержки реализации и измерений)
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

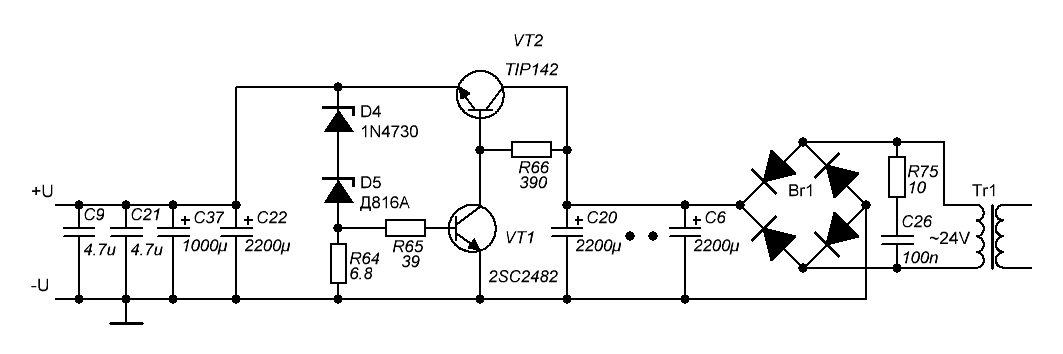

вот думаю, может сходить в лавку за стабилитроном, и задрать питание усилителя с 26 до 30В, или смысла нет особого? :?
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

Потом ещё раз с буфером/без буфера проверить, или уже не надо? Есть ещё вариант переделать плату громкости, чтоб на ней стоял буфер, и дополнительное реле для его обхода... Или не надо такого?
Lektor
Ветеран движения
Сообщения: 1927
Стаж: 6 лет 4 месяца
Репутация: 115
Откуда: Александрия, Украина

Re: Усилитель D класса своими руками

Сообщение Lektor »

Хорошие парамеры.
А у меня случилась проблема. По входу отламалась масса и в колонки попер фон. Сгорели ленточные твитеры. Сгорела только лента. Жду с ремонта. Фон какой-то сложный, возможно с возбудом, если по твитерам шарахнуло.
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

Lektor писал(а): 22 дек 2020, 14:25 Хорошие парамеры.
А у меня случилась проблема. По входу отламалась масса и в колонки попер фон. Сгорели ленточные твитеры. Сгорела только лента. Жду с ремонта. Фон какой-то сложный, возможно с возбудом, если по твитерам шарахнуло.
Миш, прям прослезился от сочувствия. Поправляйтесь там скорее с ленточниками.
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

всё, приплыли! Я не знаю, нужен ли буфер. Без него ламповее, с ним собраннее, но как-то упрощенно. Хоть ставь с байпассом, усложняя усилитель ощутимо
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

кину схему БП, мож кому пригодится. Мне её один человек подарил, без номиналов, чисто как идею. Довёл её до ума. Пришлось опытным путём добавить в неё один резистор - у автора его не было. У меня без него один сплошной возбуд. А с ним - просто песня. Усилитель класса Д такое питание очень любит. Стабилитроны греются! Д5 на радиатор! Если не греются - усилителю не так нравится.
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

нечаянно вспомнил про недо-ОУ LT1358, что у меня завалялось, а я так и не попробовал в буфере. Пожалуй, буфер, хотя бы даже отключаемый, пригодится, если она там будет стоять.
почему недо-ОУ. Есть схема в даташите - с основной задачей Оу - работой в качастве вычислительного узла аналоговой ЭВМ она точно справится хуже любой другой из известных
но точно если отключаемый. Отключать её порою надо
Аватара пользователя
lgedmitry
Гуру электроники☆☆☆☆
Сообщения: 1441
Стаж: 5 лет 11 месяцев
Репутация: 257
Откуда: Рыбинск
Аудио система: Самоделки на MA12070, MA12070P, Heybrook HB3, Wharfedale Diamond 12.2

Re: Усилитель D класса своими руками

Сообщение lgedmitry »

помню, раньше в палатках кассеты с записями продавали. Приходишь, просишь поставить, играет у них так себе, но слушать можно. Приносишь домой - слушать никак нельзя. Так до сих пор и не понял эту фишку: плохая запись звучит на плохой системе плохо, но слушать можно. На хорошей звучит противно и слушать нельзя. Вчера именно такой опыт получился с LT1358 - если её перед усилителем буфером поставить - плохие записи лучше звучат. хорошие хуже :?
Аватара пользователя
Alex
Site Admin
Сообщения: 4001
Стаж: 13 лет 7 месяцев
Репутация: 2515
Откуда: Kiev
Аудио система: www.is.gd/l0dt3T
Контактная информация:

Re: Усилитель D класса своими руками

Сообщение Alex »

Тоже самое было с кассетами!
Ответить

Вернуться в «Аудио усилители»
