Усилитель JLH 1969

[lgedmitry]

Имея хороший точный осциллограф может быть разницы нет по какому напряжению проводить измерения. У меня китайский dso 150, при расчете по Vp выходное сопротивление у меня получилось 0,21 Ом, а при расчете по показания тестера в режиме измерения переменного напряжения ( Vrms) получилось 0,36 Ом. Почти в два раза больше !Поэтому я и задал свой вопрос.

Какие напряжения были примерно?

[Roman]

На входе ~2,3 Вольта ( Vp по осциллографу). На выходе ХХ ~ 7,9 Вольт (Vp по осциллографу), под нагрузкой 4 ома ~ 7,5 Вольта ( Vp по осциллографу)

[lgedmitry]

На входе ~2,3 Вольта ( Vp по осциллографу). На выходе ХХ ~ 7,9 Вольт (Vp по осциллографу), под нагрузкой 4 ома ~ 7,5 Вольта ( Vp по осциллографу)

А если убавить на входе так, чтобы на выходе было около 5 Вольт - выходное сопростивление по тестеру и по осциллографу не сравняются?

[osscar]

Я также измерил с выходным сигналом 6В RMS ... оказалось, что есть выходное сопротивление 0,26 Ом.

[s_wa]

На входе ~2,3 Вольта ( Vp по осциллографу). На выходе ХХ ~ 7,9 Вольт (Vp по осциллографу), под нагрузкой 4 ома ~ 7,5 Вольта ( Vp по осциллографу)

У Вас изменены резисторы обратной связи в усилителе?
Обычно они такие, что Ку равен от 12 до 22,5. А у Вас ~ 3,5.

[lgedmitry]

На входе ~2,3 Вольта ( Vp по осциллографу). На выходе ХХ ~ 7,9 Вольт (Vp по осциллографу), под нагрузкой 4 ома ~ 7,5 Вольта ( Vp по осциллографу)

У Вас изменены резисторы обратной связи в усилителе?
Обычно они такие, что Ку равен от 12 до 22,5. А у Вас ~ 3,5.

вот-вот

[MaratAM]

оказалось, что есть выходное сопротивление 0,26 Ом.

А зачем собственно такая точность, 0,3 Ом или 0,23 Ом. Коэфициент демпфирования 13 или 20 для трехполоски с фильтрами очень маленький, оптимальный вариант широкополосник или двухполоска с фильтрами первого порядка и низкой добротностью.

[Lektor]

Да, это чувствуется. Для Худа нужна акустика полегче. Маленькие колонки тоже не для него.

[Gmek7]

Давно хотел спросить совета , как на ваш взгляд подойдут ли для этого усилка эти динамики ?[url] https://aliexpress.ru/item/33060 ... 524569421 [/url]

• если неоткроется то через яндыкс - Пара 2 два блока Melo David diaton P1010 hiend 10-дюймовый Полнодиапазонный динамик 10 дюймов

[MaratAM]

Если уж рассматривать широкополосники, то лучше вменяемой конторы. Не реклама и сам не пробовал ни те ни эти, но посмотрел бы например https://www.audiomania.ru/dinamiki/sica ... 1-5cs.html или https://www.audiomania.ru/dinamiki/beym ... 10agn.html , как раз в цену китайцев и есть даташит. Басов правда не будет от обоих, да и китаец вряд ли что то выдаст.

[s_wa]

Чуть-чуть оффтопа.
Если верить фото, то китаец лучше итальянца. У китайца литая корзина, здоровый магнит, гофрированный диффузор.
Ну, и итальянца, при такой добротности, ставить только в открытый ящик или щит. Китайца, опять же если верить инфе со страницы продавца, можно в фазоинвертор. Тем более у продавца есть готовый чертёж колонки на странице. У китайца резонансная частота - 35 Гц, у итальянца - 70 Гц. Да просто по массе сравнить: китаец - 4,5 кг, итальянец - 1,9 кг.
Ещё раз повторюсь - "Если верить продавцу". Насчёт вменяемой конторы, вспомните откуда наши DIY-усилители, представьте сколько бы они стоили, если бы были из Италии и продавались не на Али.
В идеале, всё равно параметры Тилля-Смолла надо мерить перед изготовлением колонок.

[MaratAM]

У китайца резонансная частота - 35 Гц, у итальянца - 70 Гц. вспомните откуда наши DIY-усилители
В идеале, всё равно параметры Тилля-Смолла надо мерить перед изготовлением колонок.

Параметры мерить надо обязательно, просто с китаем лотерея, можно купить действительно хорошую вещь, ибо почти все производители делают на самом деле там, а можно и г..о за те же деньги. Резонансная 35 Гц при добротности например 0,35 это ничем не лучше 70 Гц при 0,7 в плане басов. А все мои DIY-усилители сделаны мной лично, из готовых только ресивер Ямаха купленный лет пятнадцать назад и играет только в кино.

[s_wa]

Ну, мой JLH1969 - это 100% китайский набор. Последние несколько лет к китайской продукции, покупаемой на АлиЭкспресс замечаний нет, вообще.
У динамика sica (итальянца) добротность 1,16 (совсем не 0,7).

[MaratAM]

У динамика sica (итальянца) добротность 1,16 (совсем не 0,7).

Фриэйр, с одной стороны проще

[Александр 1980]

Друзья! Как же я был не прав. В общем, был проведен огромный тест с участием серьезных соперников, таких как макинтош МА5300 и ямаха а-2000а, а также с акустикой ямаха нс-1000м и жбл 4312. Все участники теста (мои коллеги из 4 человек), ответили, что Линсли Худ играет наравне, и по верхам даже лучше макинтоша! После мы сравнили с муз центрами маранц 540 и жвс 550, и оба они не могут играть так чисто. Сравнивать лучше всего сразу же через мощный галетник, который мы и поставили между усилителями и акустикой, пятипозиционный.

[Roman]

Можно по подробней о резисторах в обратной связи. Резисторы не менял, все из китайского набора !

[acrobot]

Друзья! Как же я был не прав.

Озвучьте , пожалуйста, в чем были вы не правы? Потрудившись, я нашел вашу ссылку на Худу Сталкера, где он что-то "доказал" ушлепкам.

[s_wa]

Можно по подробней о резисторах в обратной связи. Резисторы не менял, все из китайского набора !

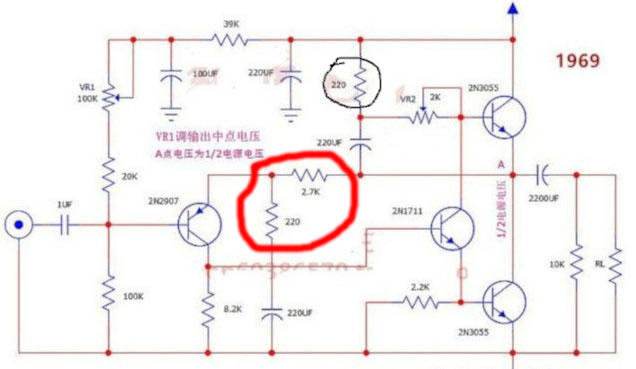

Речь идёт о соотношении обведённых красным резисторов из схемы в первом сообщении ветки.


У Вашего варианта сабжа на входе 2,3 В, на выходе 7,9 В, соответственно коэффициент усиления ~ 3,5. Что не похоже на правду, т.к. в китайских конструкторах Ку обычно равен от 12 до 22,5.
Пускай будет Ку=12 (2,7/0,22 как в этой схеме), таким образом, 7,9 В на выходе усилителя, появится уже при входных 0,65 В. Если при дальнейшем росте входного напряжения, напряжение на выходе не меняется, то значит режется (ограничивается) синусоида.
Если всё-таки Ку=3,5, то значит у Вас на руках, не встечавшийся ранее DIY-набор сабжа. Интересно бы было глянуть фото или ссылку.

[Александр 1980]

Друзья! Как же я был не прав.

Озвучьте , пожалуйста, в чем были вы не правы? Потрудившись, я нашел вашу ссылку на Худу Сталкера, где он что-то "доказал" ушлепкам.

Я ошибочно утверждал, что центр музыкальный играет лучше.

[Lektor]

Я ошибочно утверждал, что центр музыкальный играет лучше.

О... если бы только это....
На все свое время, как видите. Поэтому я не спорю и не доказываю, с определенного времени.
Так со временем поймете, что Сталкер - ушлепок)))
Поздравляю. Удачи вам!

[Lektor]

офтоп
На днях смотрел спектр гармоник на выходе ЦАП и перетыкивал ОУ. Спектр и уровень гармоник не менялся вообще, а звук с заменой ОУ изменяется заметным образом. Хренотень.

[lgedmitry]

офтоп
На днях смотрел спектр гармоник на выходе ЦАП и перетыкивал ОУ. Спектр и уровень гармоник не менялся вообще, а звук с заменой ОУ изменяется заметным образом. Хренотень.

так в Худе тоже самое. Если менять входной транзистор - ничего в замерах не меняется, а звук меняется. А если средний менять - то и Кг меняется, и звук

[Roman]

Страница 63 форума от 3 сентября 2020 г.

[s_wa]

Посмотрел, вспомнил. Запоминающийся дизайн.
В этом варианте DIY коэффициент усиления сабжа равен 12. Вы подаете на вход 2,3 В. На выходе должны получить 27 В, но напряжение питания этого не позволит. Вы смотрели осциллографом форму сигнала на выходе, при поданном 2,3 В на входе?

[Александр 1980]

Я ошибочно утверждал, что центр музыкальный играет лучше.

О... если бы только это....
На все свое время, как видите. Поэтому я не спорю и не доказываю, с определенного времени.
Так со временем поймете, что Сталкер - ушлепок)))
Поздравляю. Удачи вам!

Эквалайзер не брошу . На счет Сталкера ничего говорить не буду.

[Roman]

Посмотрел, вспомнил. Запоминающийся дизайн.
В этом варианте DIY коэффициент усиления сабжа равен 12. Вы подаете на вход 2,3 В. На выходе должны получить 27 В, но напряжение питания этого не позволит. Вы смотрели осциллографом форму сигнала на выходе, при поданном 2,3 В на входе?

На выходных все перемеряю, думаю где-то ошибся.

[lgedmitry]

Посмотрел, вспомнил. Запоминающийся дизайн.
В этом варианте DIY коэффициент усиления сабжа равен 12. Вы подаете на вход 2,3 В. На выходе должны получить 27 В, но напряжение питания этого не позволит. Вы смотрели осциллографом форму сигнала на выходе, при поданном 2,3 В на входе?

На выходных все перемеряю, думаю где-то ошибся.

я про это ещё 8-ого марта писал

[MaratAM]

я про это ещё 8-ого марта писал

Кто же 8-го думает о коэффициенте усиления усилителя

[Roman]

А-а-а Семен Семеныч ! 2,3 Вольта я подавал на вход RCA. А регулятор громкости был не в крайнем положении Поэтому, на входе усилителя было другое напряжение

[lgedmitry]

А-а-а Семен Семеныч ! 2,3 Вольта я подавал на вход RCA. А регулятор громкости был не в крайнем положении Поэтому, на входе усилителя было другое напряжение

этот вариант я тоже подозревал. Поэтому позже просил перемерить при таком входном, при каком на выходе около 5 Вольт. Чтоб уж наверняка
