Усилитель JLH 1969

[Igor_Kh]

Всем привет!
Собрал я усилитель с Алиэксперс с 3-м транзистором на радиаторе и импульсным блоком питания. Практически всем доволен, но есть несколько вопросов:

1. Если мне не хватает высоких частот, то замена конденсаторов на более качественные увеличит ВЧ по уровню, или изменется только четкость?
2. Решил заказать темброблок с НЧ и ВЧ регуляторами. Они сделаны с операционными усилителями, похоже. Это ухучшит звук? Можете порекомендовать толковый темброблок, если кто-то себе покупал?
3. У меня при включении питания тоже есть небольшой хлопок. Ничего страшного для колонок, но у меня еще есть разъем для наушников, которые подключены через резисторы около 700 Ом к выходу усилителя. Можно ли как-то обезопасить наушники от этих хлопков?
4. Транзисторы на фото похожи на оригинальные? Могут ли они влиять на количество высоких частот?

Заранее спасибо!

[acrobot]

Поднять ВЧ могут провода, посеребрянного типа, у вас очень дешевые, на сигнале и на колонки у вас ширпотреб они их будут резать, хотя на графиках ачх разницы не будет , магия.
Можете попробовать шунтнитировать электролиты, тоже должно чуть расширить диапазон ВЧ
Ничикон KZ 50в если везде поставить, усилится разборчивость ВЧ и капитально улучшит звук на всем диапазоне частот, такой же эффект от линейного БП.
Если хотябы половина этого сделаете , то темброблок не нужен им вы только будете усиливать циканье и сибилянты

[Igor_Kh]

Поднять ВЧ могут провода, посеребрянного типа

Хорошо, закажу такие провода

Можете попробовать шунтнитировать электролиты

Все электролиты, ключая выходные шунтировать? Пленочными конденсаторами?

Спасибо за советы. Я пока что еще начинающий в этом. И я знал, что начал собирать конструктор Lego:)

[acrobot]

Выходные в первую очередь шунтировать.
https://aliexpress.ru/item/400003930116 ... 27e0agZoNT
Я такие использую, годятся для всего и даже для сигнальных, экран не нужен из-за их закрученности. Звучат лучше обычной аудиофильской бескислородной меди.

[Igor_Kh]

Выходные в первую очередь шунтировать.

Сегодня для эксперимента заменил входные конденсаторы на пленочные, но меньшей емкости (какие у меня были дома). Теперь высоких частот хватает:) Этот пластиковый конденсатор - зло. Еще зашунтировал все электролиты маленькими пленочными конденсаторами, тоже которые были в наличии. Но не пока слышу какой-то особой разницы.

Вобщем пока что планирую заказывать какие-то Mcap конденсаторы на вход, электролиты, поменять провода и поменять транзисторы (попробую 2N3055G).

[acrobot]

У меня во всех худу первоначально стояли Вима. Поэтому ВЧ поднимал другим способом.

[Lektor]

Сегодня для эксперимента заменил входные конденсаторы на пленочные, но меньшей емкости (какие у меня были дома). Теперь высоких частот хватает:) Этот пластиковый конденсатор - зло. Еще зашунтировал все электролиты маленькими пленочными конденсаторами, тоже которые были в наличии. Но не пока слышу какой-то особой разницы.

Вобщем пока что планирую заказывать какие-то Mcap конденсаторы на вход, электролиты, поменять провода и поменять транзисторы (попробую 2N3055G).

Уменьшение конденсатора уменшило уровень НЧ и сместило тональный баланс к ВЧ. Но это не улучшение, а ухудшение. АЧХ нужно посмотреть в программе RMAA или SpectraLab и тогда будет понятно где собака порылась.
Шунтирование хороших эклектролитов не желательно, тем более всех. Прежде нужно поставить хорошие транзисторы.
Входной конденсатор там достаточно хороший. Менял на Виму, вернул родной.
Удачи!!!

[victorplus1]

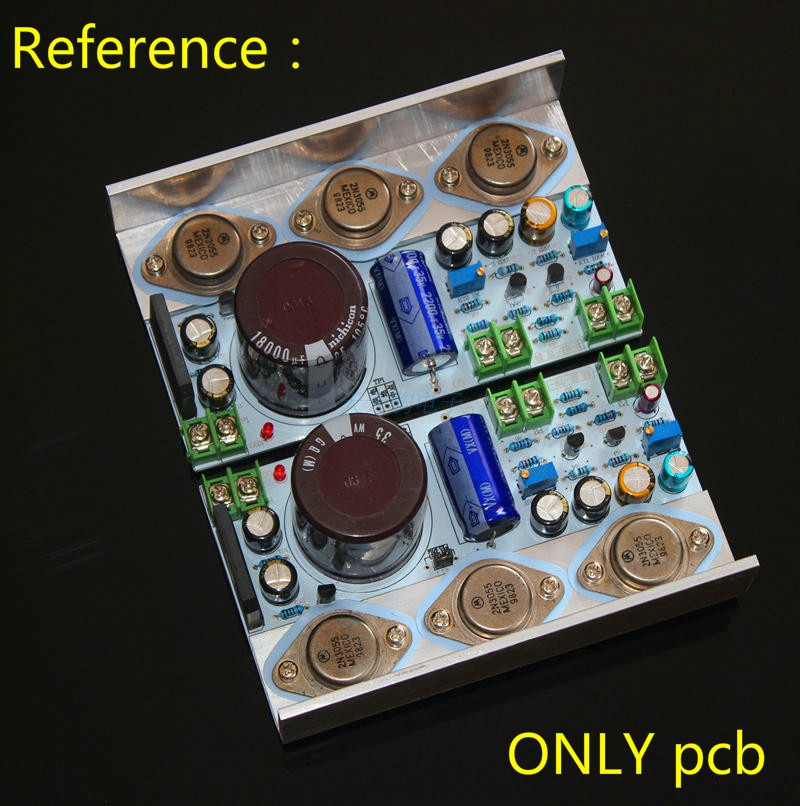

Коллеги кто собирал усь на таких платах ?


Куда подключиться чтобы выс выставить ток покоя не повредив плату. спасибо.

[Dysindich]

Действуйте поэтапно и последовательно!
Для примера :
- сначала впаяйте резисторы (сопротивления, маленькие ,цилиндрические штучки... они маленькие и в силу своего размера будут мешать в меньшей мере при последующем монтаже..)
Затем впендюрте активные элементы - транзисторы тем более, что отправные точки на плате, уже будут (ТЕ Самые ,маленькие цилиндрики - которые сопротивления.)
Ну, а потом - сам Бог велел впаять оставшиеся кондейки и прочие , оставшиеся деталюшки..
Платки у Вас - хорошие, аккуратные , хоть и китайские. Главное не торопитесь - тогда все получится быстро. Не гонитесь за рекордами .
Для меня запаять эти платы, для примера. - дело 30ти минут... Вам, может понадобится и 3-4 дня. Не это главное, главное - что Вы , уже на руках печатки и настроены по боевому! Не спешите, и все получится!
Успехов!

[Dysindich]

Ну , и пару слов технического характера...
Паяло выставьте на 290 градусов (можно оставить по умолчанию на 300, но быть внимательным - каждые 5-7 минут очищать жало об губку - такая хрень, которой наши жены моют посуду, кстати она идет в комплекте к паялу, как правило... Не нежно забывать , однако, что эту желтую губку необходимо намочить в воде, затем отжать до "мокрого состояния" - теперь - она готова к взаимодействию с жалом паяльника.
Не обижайтесь, что я, так "подробно" - проблема времени... Люди - в легкую читающие схемы, тупо -- не умеют паять!
Ладно, не буду капать на мозги, но если , вдруг вам интересно, дайте знать - я продолжу свои примитивные наставления... очень хочется, чтобы у Вас все получилось!

[Grach_bel]

Всем доброго вечера! Подскажите собирал кто усилитель на транзисторах Тошиба 5200? Присмотрел плату на Али не понимаю подойдёт она или нет 518,28 руб. | 2 CH Atom JLH1969-PNP несимметричный класс A печатная плата усилителя мощности/Набор для поделок 10 Вт + 10 Вт
https://a.aliexpress.com/_AWHK7C

[Lektor]

Ну , и пару слов технического характера... хочется, чтобы у Вас все получилось!

А не снять бы вам видос?!!!!

[Dysindich]

Михаил, видос по поводу? (не уж то, и я удостоился чего-то что наши пионеры не умеют?)

[lgedmitry]

Всем доброго вечера! Подскажите собирал кто усилитель на транзисторах Тошиба 5200? Присмотрел плату на Али не понимаю подойдёт она или нет 518,28 руб. | 2 CH Atom JLH1969-PNP несимметричный класс A печатная плата усилителя мощности/Набор для поделок 10 Вт + 10 Вт
https://a.aliexpress.com/_AWHK7C

я собирал на тошибах 5198. Только не 1969, а 2003. Думаю, и 1969 можно на них же.

[Lektor]

Михаил, видос по поводу? (не уж то, и я удостоился чего-то что наши пионеры не умеют?)

Да вот хотя бы как паять.
И почему только для наших. Разные будут заходить смотреть.
Апгрейд своего усилка тоже могли бы записать. Буквы буквами, а видео - это другое.

[Dysindich]

Ну, в принципе, думаю, что Вы, Миша - правы!
Наверное, рассуждения о звучании и золотоухости должны-таки , начинаться с умения паять (хотя, лично я, как-то, не обращал на это внимание в моем общении со специалистами и виртуозами схемотехники...)
Вспомню ,чему учили - более полувека тому, конечно - поделюсь, особенно сейчас, когда "ушлепки " расплодились, а паять-то и не умеют!
Вот уж не думал, что такое возможно, однако - раз народ просит - сделаем все, чтобы пред камерой не усраться.

[Alex]

Поддерживаю!

[hottab]

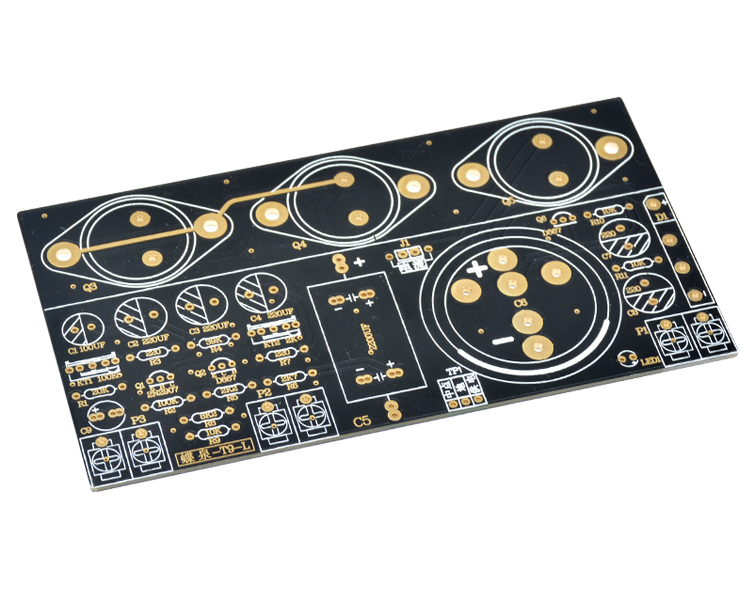

1969.jpg Коллеги кто собирал усь на таких платах ?1969-2.jpg Куда подключиться чтобы выс выставить ток покоя не повредив плату. спасибо.

Там есть J1 - это джампер специально для контроля тока покоя. Снимаете джампер, подключаете амперметр - меряете.
Но я бы предложил вместо амперметра туда воткнуть резистор на 0,1 Ом, и мерять на нем напругу. Надежнее как-то....

[Dysindich]

1969.jpg Коллеги кто собирал усь на таких платах ?1969-2.jpg Куда подключиться чтобы выс выставить ток покоя не повредив плату. спасибо.

Там есть J1 - это джампер специально для контроля тока покоя. Снимаете джампер, подключаете амперметр - меряете.
Но я бы предложил вместо амперметра туда воткнуть резистор на 0,1 Ом, и мерять на нем напругу. Надежнее как-то....

Тему контроля тока посредством замера падения напряжения, пытались освещать , здесь... ни раз
Успех - переменный. Но, мы , с оптимизмом смотрим в будущее

[Lektor]

Как замерять ток во многом зависит от приборов. Для тока нужно низкое сопротивление прибора, для напряжение высокое. 99% юзеров дупля не отбивают по этой теме, имея в хламину китайский тестер. Но и для этого усилка +/- километр - не проблема.
Можно еще на спектр смотреть.

[Kalmyq]

Всем здравствуйте и доброго здоровья!
Решил приобщиться к классу А, заказал на али две готовые самые дешевые платы на транзисторах tip41c.
Подключил к импульсному БП о ноутбука (20В), на регулятор громкости потенциометр ALPS (скорее всего реплика, т.к. тоже с Али). В качестве источника - встроенная звуковуха компа.
В общем все работает, звук есть. Но вот досада - в динамиках слышны наводки с компа, например движение мыши.
Казалось бы дело ячное - чего хотеть от встроенной звуковухи. Но в тоже время с другими усилителями (breeze audio на TPA3116) такого нет.
Подскажите, пожалуйста, это особенность класса А, или как-то можно это "вылечить" ?

[Lektor]

Я думаю дело в кабеле и его контактах. К классу усилителя это не имеет отношения.
Блок от ноута ещё не расплавился? Или у вас ток маленький?

[Kalmyq]

попробую поиграть с кабелями.
БП нормально, теплый. ток покоя выставил 1.2А

[lgedmitry]

гиперчувствительность усилителя ко всему вокруг порой связана с подвозбудом. Проверить бы его на этот момент. Хотя бы второй канал отключить пока

[acrobot]

Всем здравствуйте и доброго здоровья!
Решил приобщиться к классу А, заказал на али две готовые самые дешевые платы на транзисторах tip41c.
Подключил к импульсному БП о ноутбука (20В), на регулятор громкости потенциометр ALPS (скорее всего реплика, т.к. тоже с Али). В качестве источника - встроенная звуковуха компа.
В общем все работает, звук есть. Но вот досада - в динамиках слышны наводки с компа, например движение мыши.
Казалось бы дело ячное - чего хотеть от встроенной звуковухи. Но в тоже время с другими усилителями (breeze audio на TPA3116) такого нет.
Подскажите, пожалуйста, это особенность класса А, или как-то можно это "вылечить" ?

Сигнальный кабель держите подальше от корпуса компьютера + купите внешнюю ЗК , свисток за 8 баксов с али , заодно заметно улучшиться качество

[Lektor]

Свисток?))
Смотря какая карта на борту. Если Асус, то маловероятно свисток прокатит.

[acrobot]

Свисток?))
Смотря какая карта на борту. Если Асус, то маловероятно свисток прокатит.

"чего хотеть от встроенной звуковухи"
Свисток в любом случае прокатит, а внутренняя карта Asus essence st сток у меня трудилась 8 лет, я бы не сказал что она намного круче хорошей встройки, шумела прилично,но не критично, потому использовал как транспорт на дешевый рессивер Пионер vsx 420 , там звук с наушникового выхода был на порядок лучше.

[acrobot]

Мало того, при дорогом внешнем ЦАПе и хорошо экранированных проводах , был сильно слышен звук работы видеокарты, стрекот от частоты кадров, дело решилось отодвиганием сигнальных кабелей от компа .

[Kalmyq]

Провел эксперимент. системник и усилитель JLH стоят на своих местах. Вместо звуковухи подключил тем же кабелем к смартфону.
Кабель проложил еще ближе к системнику, смартфон положил на системник. Громкость на максимум - в колонках тишина.
Значит дело не в кабеле. Шумит именно звуковуха.

[acrobot]

У меня тишина , а если 3д приложение запустить , был стрекот, но это чисто мой конкретный случай
