Hi-End усилитель своими руками на базе clone nCore 2_050

[Alex]

Несущую Вы точно не слышите а звук точно из динамиков? Там дросели могут немного шуметь на плате, может их слышно?

[Boatswain]

Из динамика.

Видео не добавляется.

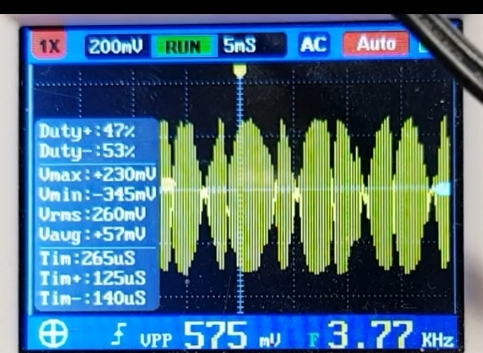

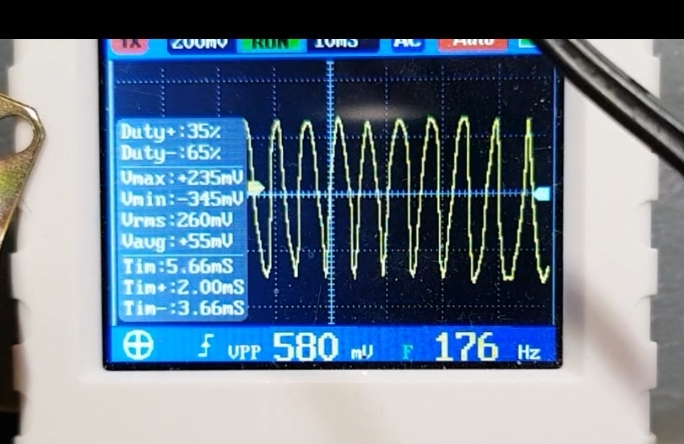

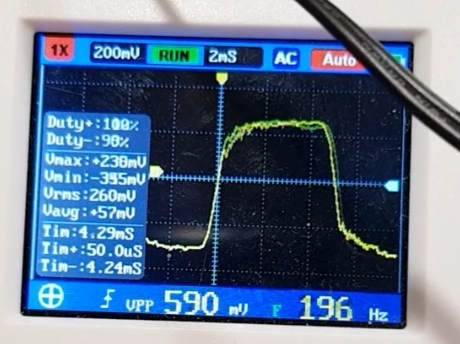

Надергал картинок.

[Alex]

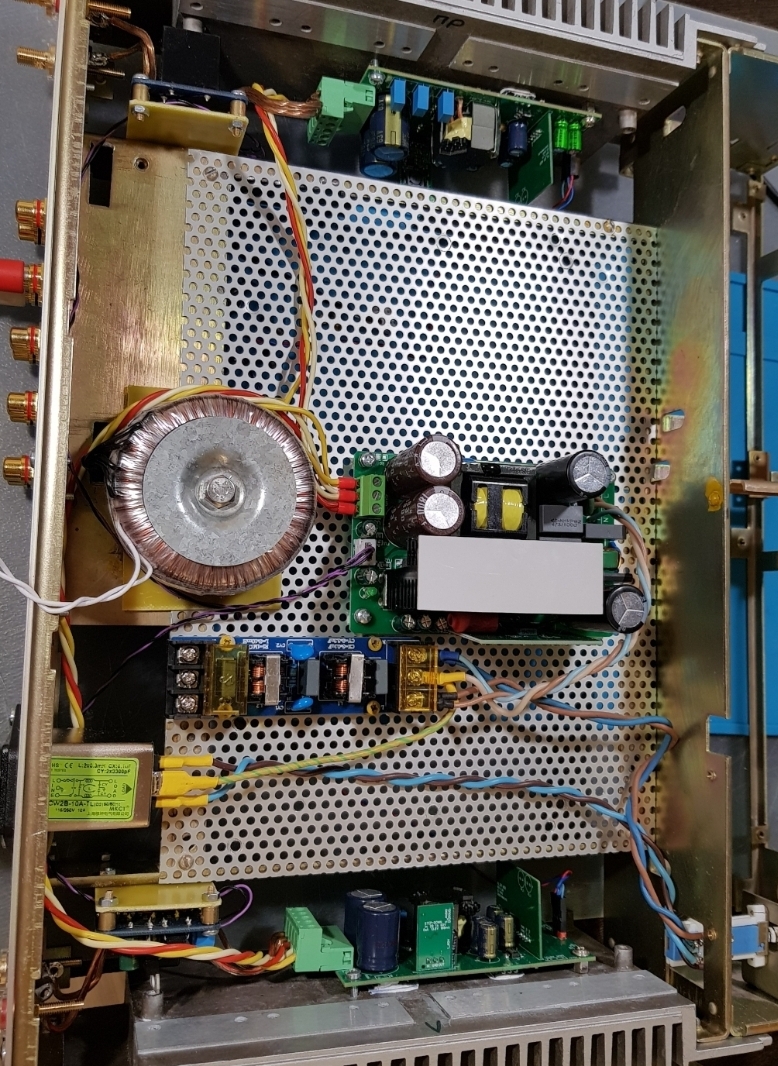

А покажите всю плату подключенную. Из двух каналов этот звук слышно? Может с блока питания пролазит?

[Boatswain]

Слышно с обоих каналов. Так же отключал по очереди платы-то же слышно. Т.е. с розетки с фильтром идет на выключатель, с него на клеммы второго фильтра и с них на БП.

Вспомнил, что вчера без плат защиты слушал. Попробую их отключить.

[Boatswain]

Отключил одну из двух защит "на лету" и зуд пропал

[Alex]

ну хоть понятно куда копать

[Boatswain]

Еле слышное шипение кстати осталось, но его слышно только близко к динамику. Платы защиты двухканальные, соответственно используется только 1 канал на каждой плате. Питание для плат защиты от одного плеча 15В допвыхода ИИП. С одной запитанной платой зуда нет. Подключу пока без защиты.

[Sous]

del

[Sous]

Вопрос к Юрию и общественности. При закороченном входе на выходе в обоих каналах сигнал 500кГц при ~500мв и слышно слабое вч шипение. Куда копать? Музыка при этом играет.
Вчера послушал собрав на фанерке и на большей АС, чем сейчас - на динамике от магнитолы на 3Вт и 4ом, и вчера шума не слышал и осликом не проверял.

при правильной сборке в динамике слышно шум только если ухо к ВЧ динамику вплотную поставить.
На выходе 500кГц - так и должно быть, около 150мВ СКЗ.
что значит "Закороченный вход... музыка при этом играет"? Не понял.

Если все будет в корпусе, тогда нужно смотреть заземление самого корпуса, + заземление входных коннекторов. В некоторых случаях помагает подключить землю с БП на землю RCA именно на входном разъеме. Вобщем, изучите даташит на Hypex ncore, с 16 страницы мастер-шеф Бруно дает практические рекомендации.
Тор рекомендую выкинуть из корпуса, так как он попортит все характеристики сигнал/шум
. +12В для защиты используйте с импульсного БП.

[Boatswain]

Тор рекомендую выкинуть из корпуса, так как он попортит все характеристики сигнал/шум
. +12В для защиты используйте с импульсного БП.

Именно 12в с БП для защитных плат и использовал.
Тор пока не включал. И без него грабли были - платы защиты судя по всему в помойку, раз две одновременно дают такой эффект сильно слышимого "зуда".

Попробую запитать защиты от другого внешнего БП и, если этот зудящий возбуд останется, то откажусь от этой защиты.

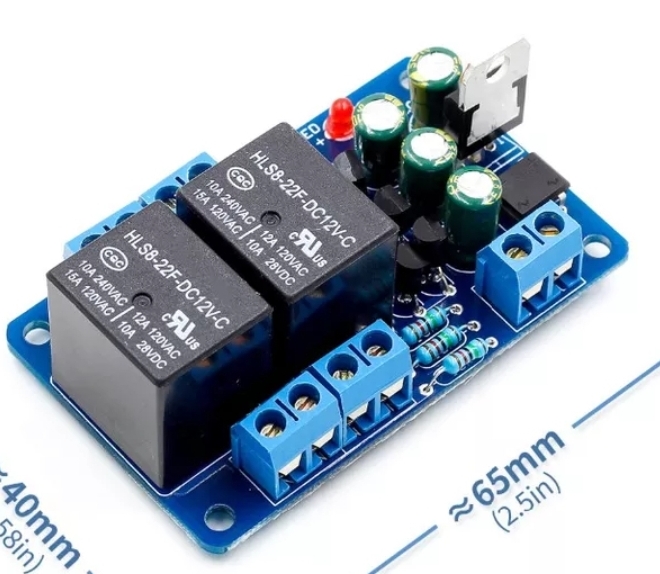

Админ, если эксперимент пройдет неудачно, чтобы не засорять ветку, можно удалить все посты с картинками оставив только фото платы защиты, которые были причиной проблемы.

[Sous]

Тогда, думаю, знаю в чем дело.
Зудит скорее всего реле на платах защиты. Если вы проверите напряжение на канале 12В на холостом ходу, когда на сам усилитель нет нагрузки, то там будет совсем не 12В. Кроме того, там будет какая-то значительная пульсация. Посмотрите осциллографом 12В питание , когда обе платы защиты будут подключены. Это известный дефект всех импульсных стабилизированных БП такого типа. Просадка дополнительных каналов без нагрузки

[Boatswain]

При двух включенных платах напряжение питания 14.45в и пульсации 625мВ на 254Гц. При одной плате 14.85в, 485мВ соответственно. Еще интересный момент- плата защиты продолжает работать и динамик "зудит" если плата остается подключена одним проводом к средней точке доппитания ИИП.

Мой вывод-доппитание если и просаживается, то вподе бы не критично.

UPD
При удалении одной платы усилителя и двух подключенных платах защиты зуда из динамика нет

UPD2
Что-то с этими платами защиты не то-подключил их через отдельный транс, зуд в динамике есть.
Поменяю их на другие на микросхеме UPC.

[Sous]

Хм...на плате блока питания источник +/-15В не связан с основной землей. Возможно тогда нужно соединить слаботочную и сильноточную земли на БП, там есть место под перемычку.

[Boatswain]

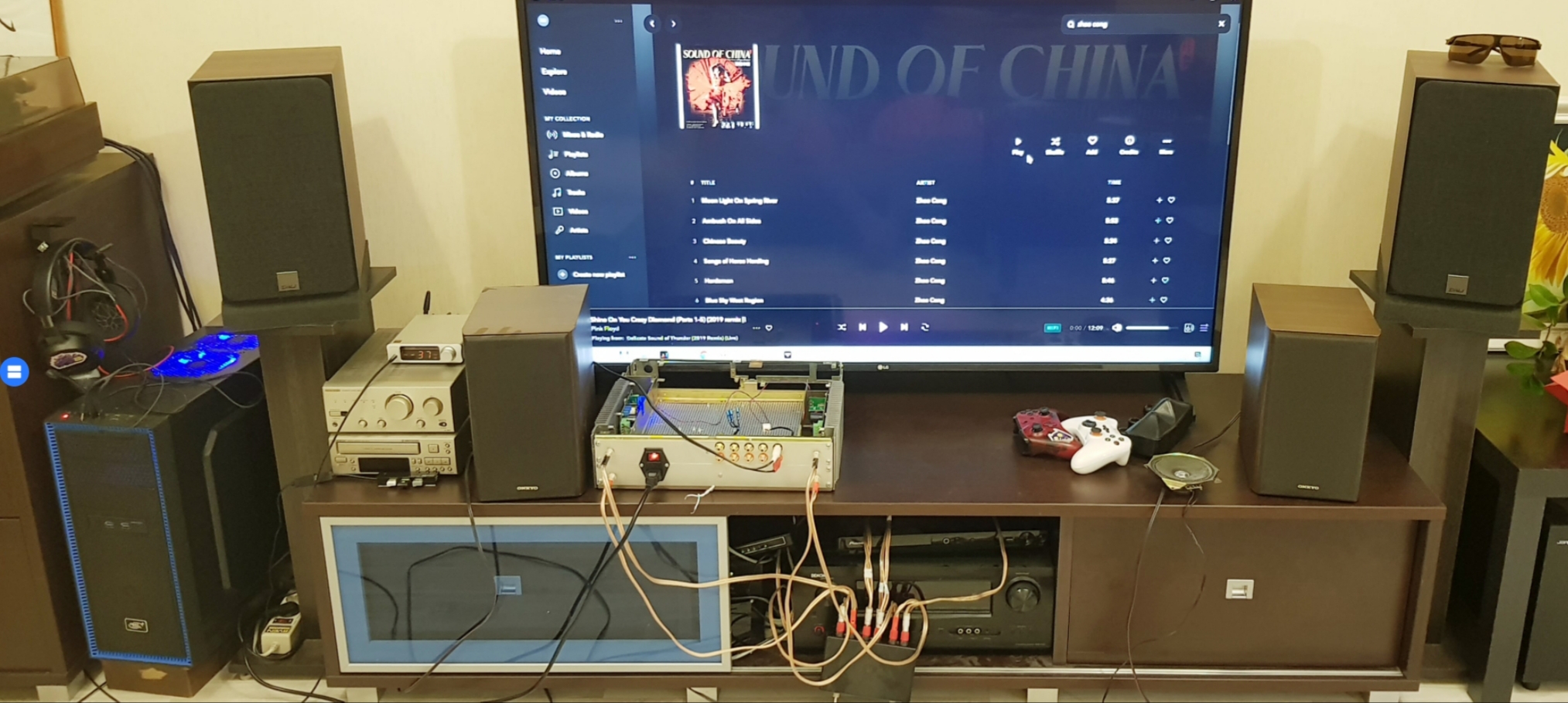

Второй час слушаю в виде мощника от цапа с регулировкой выхода.
Контроль нч на отлично, вч прозрачные как слеза ВанДенХула во младенчестве . Вообщем нравится
Звук, по сравнению с моим транзисторным Onkyo Intec A905, более острый-как бритва Оккама на вершине Фудзиямы в ночь цветения сакуры))

РГ китайский альпс на 100к пока отключил, т.к. ловит помехи из-за длинных проводов, хоть и свитых, но длинной до передней панели. Думаю заменить провода к РГ на микрофонный 4х-жильный кабель.
И, возможно, добавить пред сразу после селектора входов(будущего) в том числе для компенсации затухания на будущих балансе и темброблоке.

UPD
Не ожидал, что с этим унч колонки Onkyo выдадут бас, которого от них не слышал.

UPD2
Выход на саб пока откладывается на потом, Oberon 3 с клоном басят достаточно ))

[Boatswain]

Тор рекомендую выкинуть из корпуса, так как он попортит все характеристики сигнал/шум
. +12В для защиты используйте с импульсного БП.

Тор дает слышную в динамиках наводку. Попробую закрыть экраном из жести. Если не поможет, буду думать насчет ИИП +-15в от 10Вт для предусилителя.

Есть у кого на примете подобный проверенный ИИП на +-15в?

Интересно сколько ватт на доппитании в ИИП GXHAMP?

[Sous]

С GHX блока более 150мА не снять.
На космодроме есть интересные импульсные источники +/-12В 17Вт. Легко перестраиваются в +/-15В. Малошумные
Около 160грн

[Sous]

Вообщем нравится

Спасибо!!!

[Sous]

Сдела апгрейд своей системы. Заменил платы 2_043 в домашнем усилителе на 2_052.
Результатом удовлетворен.

[Alex]

Ещё бы! Поздравляю

[Dester]

А вот после ИИП я бы поканально поставил такой фильтр. Причем влияние конденсаторов на звук будет очень заметным.

А посоветуйте плиз схему такого фильтра. Дроссель в него можно ставить с учетом, что БП резонансный?
У меня по одному БП на каждую плату, но в общем корпусе

Сдела апгрейд своей системы. Заменил платы 2_043 в домашнем усилителе на 2_052.
Результатом удовлетворен.

Юрий, заметна реальная разница в звучании?

[Evgeniy]

Сдела апгрейд своей системы.

Юрий, а цап и акустика у Вас какие?

[Sous]

Сейчас dx3pro и emu-0204
Focal horus 716

[HDmen]

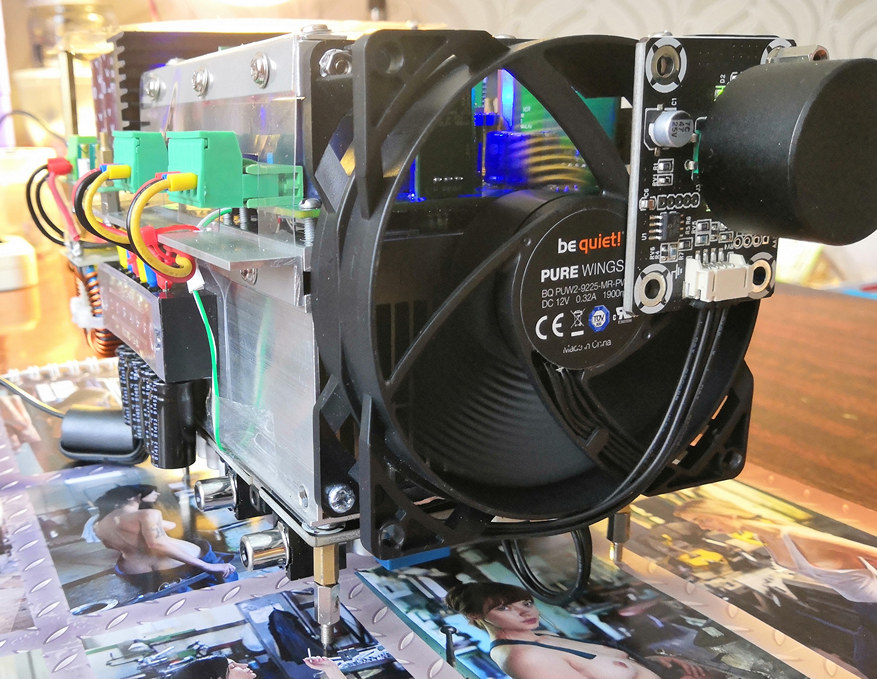

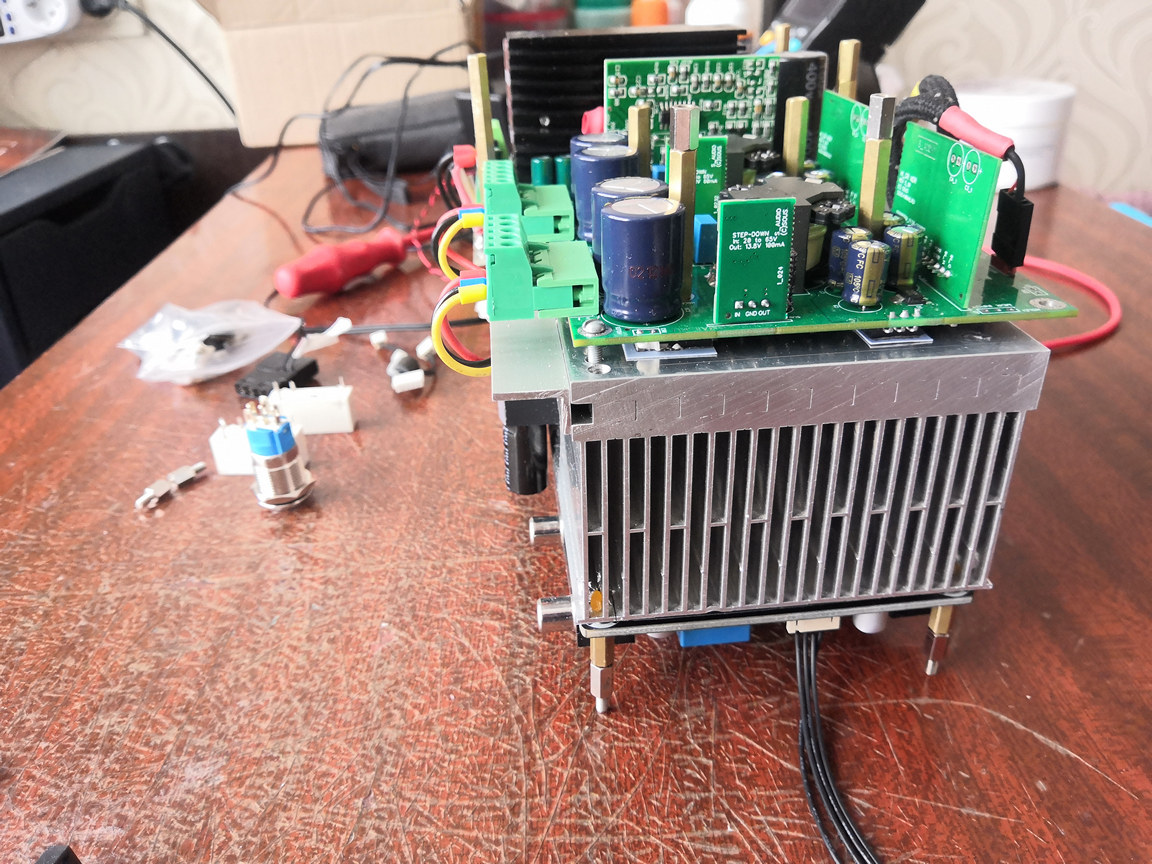

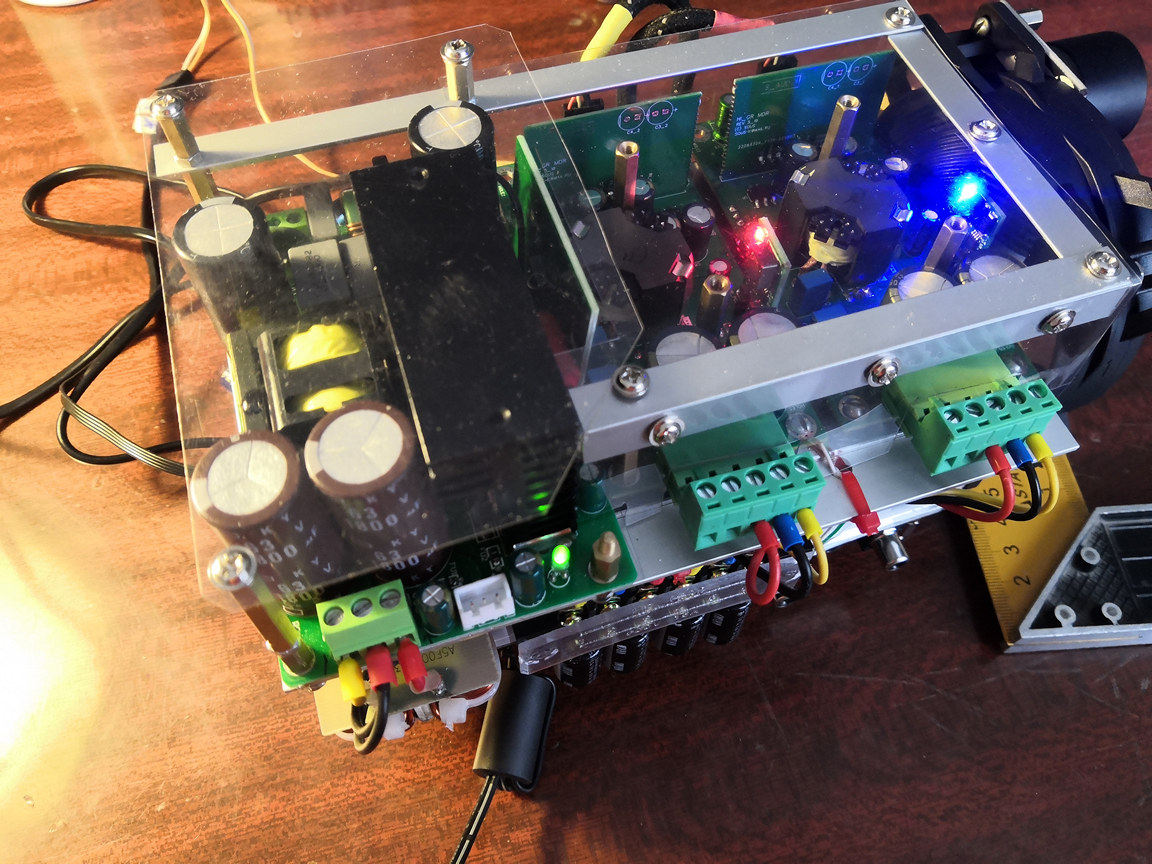

Вот и мои 5 копеек. Планирую прокачать звук в своем домашнем ПК. И отправить старый усилитель под ТВ, а этого пипилатца буду встраивать в корпус ПК. Надеюсь руки дойдут до тестов, сделаю потом. Пока гоняю на телеке, (так скажем проверка работоспособности) а там выход какаха, тестов не будет пока сборку не встрою в комп. Если б на таможне долго не мурыжили так долго, думаю все б успел за новогодние праздники, а так все опять на неопределенный срок.
Для сборки использовал.
2 модуля 2.052
БП 36В (600WT) https://aliexpress.ru/item/HIFI-Amplifi ... 1607192450
Предусилитель https://aliexpress.ru/item/SURE-PGA2311 ... 6860721564
Радиатор от ЧРП на 5,5Квт
Вентилятор, с регулятором оборотов по температуре (с расстояния 1,5м неслышно как не прислушивайся, то есть в корпусе точно будет неслышен)
Дополнительные конденсаторы и дроссель по питанию.
Планирую дополнить сборку реле по питанию, для автоматического отключения акустики, при отключении ПК (Выключение, ждущий, гибернация). Еще хочу добавить 2 предохранителя на 1,25А перед входом БП (по N,L) и варистором на 275В. А-то китайцы сэкономили как всегда.
Пока могу сказать что сборка потребляет около 12Вт, (Из них по 5Вт на каждый канал при 36В), ну и на все остальное маленько. Охлождать считаю что надо, Как минимум для долгих лет жизни всего усилителя.

[lgedmitry]

титьки очень понравились

[Boatswain]

Неделю слушал музыку, смотрел кино, балдел. Звук в фильмах обалденный и без всякого сарраунда

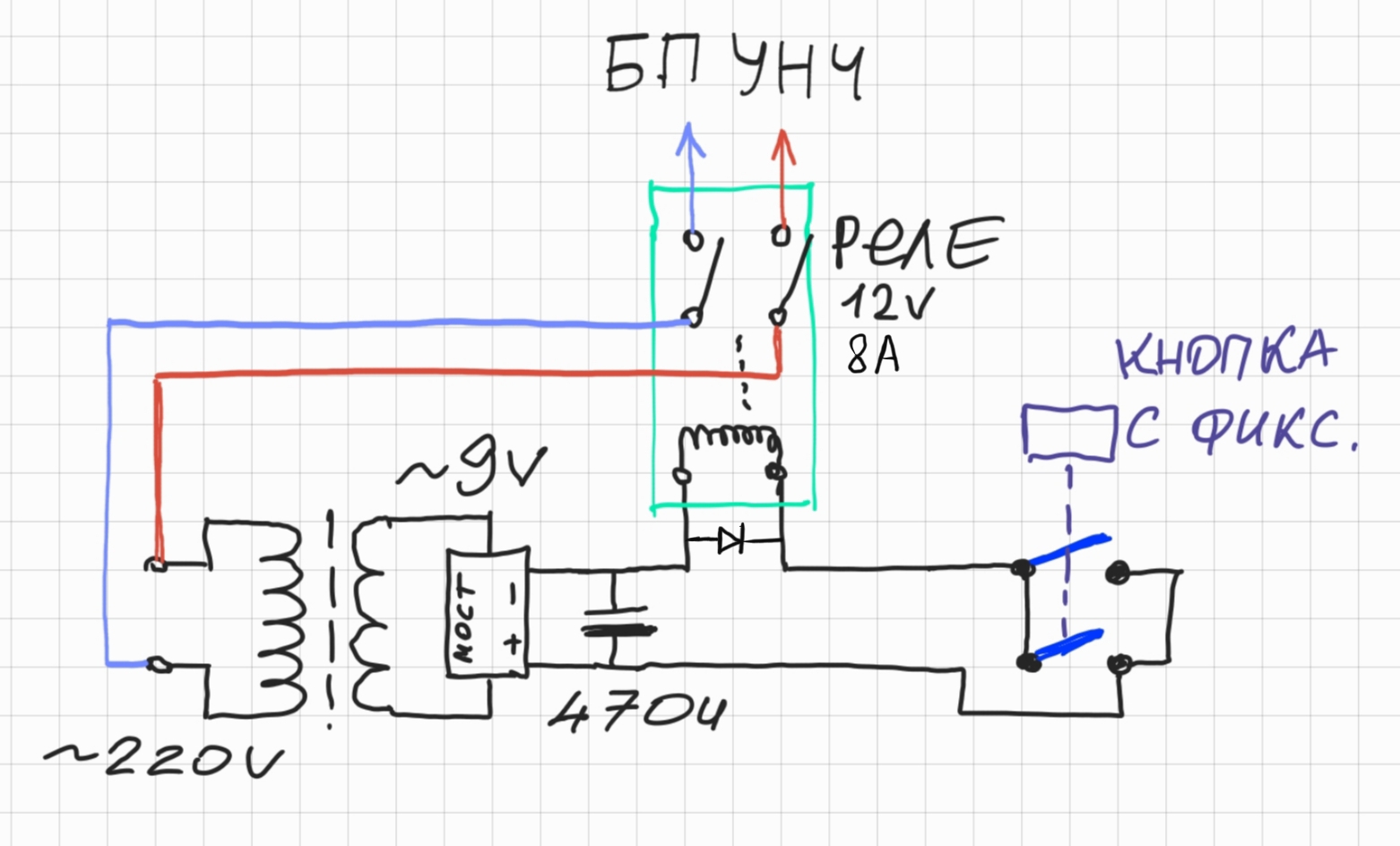

Но пора дальше допиливать корпус и сервисные штучки. Задумал дежурное питание с включение увесилителя релюшкой. В интернетах нашел только схемы импульсных дежурных БП, либо навороченные линейные. Нашел у себя трансформатор 9вольт и ватт на 5 ( габаритами поменьше бы). Если кто с "дежуркой" дело имел оцените схему. В цепь кнопки думаю надо электролит, чтобы дребезга небыло. Но вот какой емкости?

[HDmen]

Если реле ещё нет, можно найти 5в реле, https://www.chipdip.ru/product/812h-1c-c-05vdc
И запитать его от схемы ненужного зарядника сотового. Там габариты будут очень вменяемые.
И кондер который так стоит, не будет никак фильтровать дребезг, наверно только если его поставить параллельно реле, иначе дребезг, никуда не денется, и 5мКф керамики вполне хватит от дребезга. Не забывай реле конструктивно обязано быстро срабатывать, медленные замыкания-размывания очень вредны контактам любого реле.

[Boatswain]

Если реле ещё нет, можно найти 5в реле, https://www.chipdip.ru/product/812h-1c-c-05vdc
И запитать его от схемы ненужного зарядника сотового. Там габариты будут очень вменяемые.

Реле уже есть на 12В, но, хотя повсеместно все держут мобильные зарядники всегда включенными в сеть, внезапно хочется полностью пассивное простое устройство )).
Впрочем натолкнули на мысль! Вроде бы были у меня и старые трансформаторные адаптеры на 12В )

[HDmen]

Лучше конечно не использовать реле на 12в, в схемах на меньшее напряжение(запитка катушки), как минимум ток коммутации надо снижать в 3-4 раза от номинального.

[Boatswain]

Лучше конечно не использовать реле на 12в, в схемах на меньшее напряжение(запитка катушки), как минимум ток коммутации надо снижать в 3-4 раза от номинального.

Вот тут совсем не понял про меньшее напряжение

Попадалась масса схем линейным БП и реле на 12в, правда в обвязке с 1 - 2 транзисторами. ..

[HDmen]

Извини, если непонятно чего объясняю. Говорю по опыту эксплуатации. Если катушка реле на 12в, она может замкнутся если на неё подать (допустим) 5в, но это не лучшая затея для надёжной схемы. В даташите на реле есть какая то информация по этим параметрам, на неё можно опираться как на справочную. Мой совет запитывать реле номинальным напряжением (близким), так она и грется будет разумно, и контакты проживут долго и счастливо, без сюрпризов.
(извените за флуд, че-то мне кажется мы ушли от темы )
