Не был

[IT-Prof]

Фон появляется ТОЛЬКО после включения источника звука. При подключенном кабеле, замкнутом или разомкнутом входе фона НЕТ.

Такого не может быть, какого рода фон вы слышите??

[Justas*]

Ну если усилитель с замкнутым межблочником не фонит, но фонит при соединении с планшетом ( собственно не важно с чем) не имеющим связи с сетью, то тогда:
а) побрызгать святой водой
в) вызвать экзорциста


с) пригрозить ему (усилителю, но можно и экзорцисту) кувалдой
Если без шуток, проверьте межблочник. Должно быть два провода (сигнальный и общий) в хорошей оплётке. Оплётка должна соединяться с общим в одном месте, возле усилителя.

[Alex]

а) побрызгать святой водой
в) вызвать экзорциста
с) пригрозить ему (усилителю, но можно и экзорцисту) кувалдой

Добавлю небольшое уточнение - все это сделать, как можно скорее и сторого в порядке а,б,с!

[Ахалай-Махалай]

Да было всё и это! Даже пляски с бубном и заклинания. На другом сайте посоветовали просто врезать в общий провод входного кабеля резистор на 1кОм. Позже попробую.

[RUS_D]

Как вариант установить в усилитель паралельно входу резистор на 20-47ком и посмотреть что будет.

[Ахалай-Махалай]

Вы имеете ввиду зашунтировать общий и сигнальный провода резистором?

[Ахалай-Махалай]

Не помогло ((

[RUS_D]

Судя по вашим диалогам на другом форуме, у вас или проблемка с кабелем (плохой экран)
или гдето земляная петля, хотя при подключении планшета и не должно быть ее. Меняйте кабель для начала.
У меня кстати при неправильной разводке и заземлении усилителя в розетке с третьем контактом был фон когда подключал усилитель наушников к компу.

PS планшет при проверке не был подключен к зарядному? а то может через него фонило.

[Justas*]

Не был

Про кабель уже писал. Махалаю нужно его фото выложить с открученными коннекторами
Если есть земляная петля, фон от неё появится при замыкании другого конца кабеля. Но он его замыкал и фона не было

[Ахалай-Махалай]

Пробовал даже rg6 коаксиальный антенный с двойным экраном. Так как грешил на сигнальный кабель. Фон немного увеличился! Всё наоборот почему то. А вот просто два провода скрученные вместе фонят меньше. Может быть фон из-за того, что усилитель в деревянном корпусе, а не металлическом? Просто я хз уже что думать.

[Ахалай-Махалай]

Ещё грешил на аудио выход телевизора. Ну мало ли. На ЦАП оптикой подал сигнал, а с него взял аналог. Фон тот же. Если описать этот фон, то он больше похож на шипение, чем на гул.

[IT-Prof]

Фон это фон а шипение это шипение. Покажите пожалуйста фото вашего аппарата и внутрянку.

[Justas*]

Если это не 50-100 Гц фон, а шипение, возможно возбуждение. Пробуйте противовозбудные меры
viewtopic.php?p=15853#p15853

[Starky]

Ещё грешил на аудио выход телевизора. Ну мало ли. На ЦАП оптикой подал сигнал, а с него взял аналог. Фон тот же. Если описать этот фон, то он больше похож на шипение, чем на гул.

осцилографа нет? частоту глянуть

[Ахалай-Махалай]

Осциллографа нет

[IT-Prof]

Осциллографа нет

Покажите ваш усилитель внутри и снаружи я же просил уже

[Justas*]

Осциллографа нет

Уши есть Сетевую частоту и шипение распознать может и глухой.

Покажите ваш усилитель внутри и снаружи я же просил уже

Видимо это секретный усилитель, как и кабель

[Starky]

Осциллографа нет

Уши есть Сетевую частоту и шипение распознать может и глухой.

Покажите ваш усилитель внутри и снаружи я же просил уже

Видимо это секретный усилитель, как и кабель

Алекс - Юстасу: не все понимают, что такое 50Гц...

[Ахалай-Махалай]

Раньше не было возможности сфоткать.

[Ахалай-Махалай]

Тут, блин, ещё нельзя фотки тяжелей 1мб заливать

[MaratAM]

У тебя основание металлическое? Убери сине-белый провод с болта трансформатора, получается КЗ виток. Трансформаторы раздельные на каналы? Если включить один канал есть гул?

[Ахалай-Махалай]

Основание радиатора конечно металлическое. Он как бы весь металлический. Этот проводок появился уже после фона. Причина не в нём. Трансформаторы, блоки питания раздельные. На одну колонку один такой усилитель.

[Ахалай-Махалай]

Не гул, а скорее шипение. Есть.

[Ахалай-Махалай]

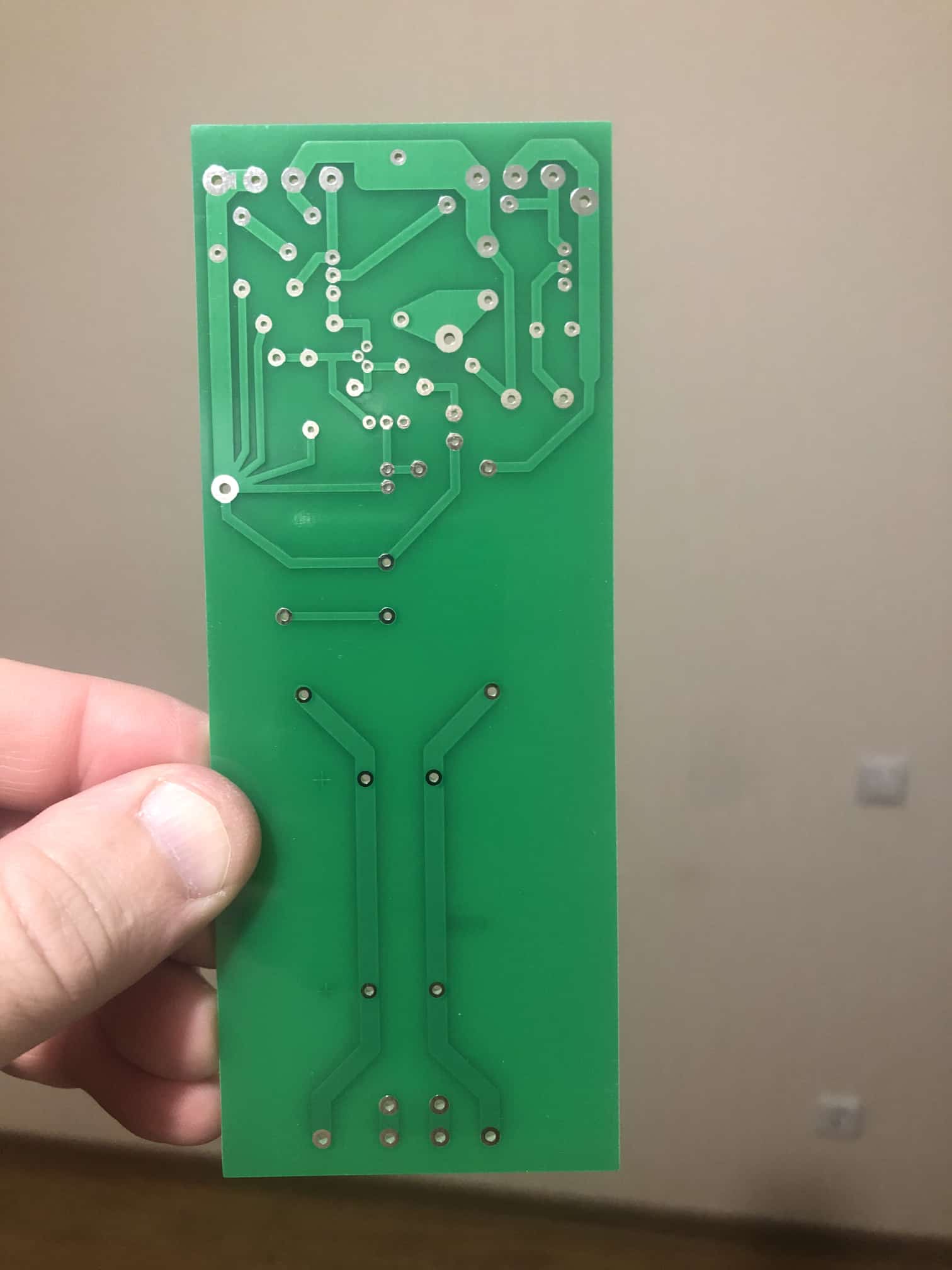

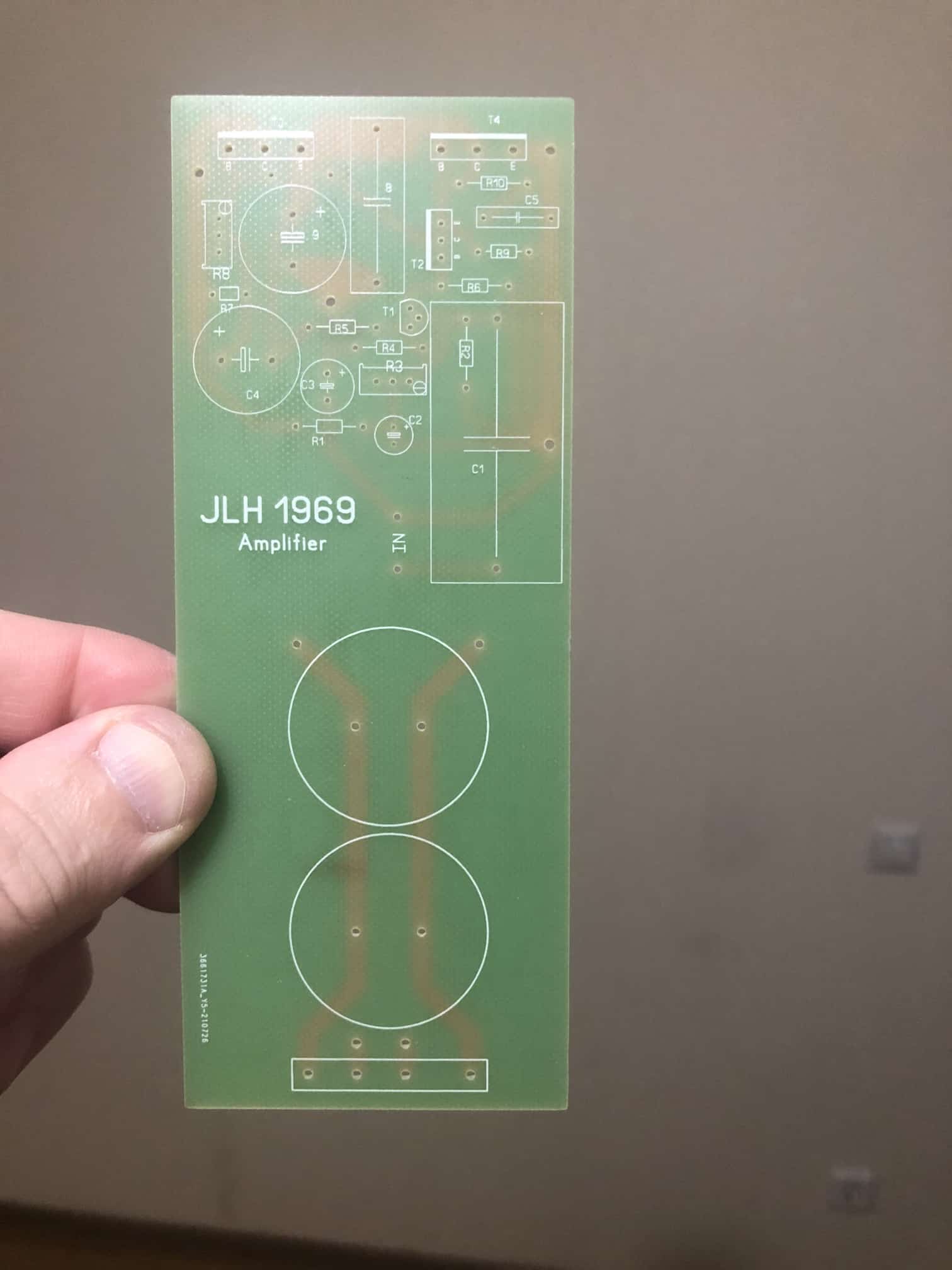

Про фон от питания уже писал. Повторюсь, что фона нет при включении усилителя. Он появляется ТОЛЬКО при включении телевизора или при подключении к планшету. Значит никакого влияния от трансформатора нет. Это же логично? По поводу разводки платы. Разводка усилителя не моя. Я лишь добавил блок питания, чтобы не городить ещё одну плату на радиаторе. Вот только из-за диодного моста плюс и минус от бп не совпадают с полярностью усилителя. Поэтому дорожки от бп не доходят до усилителя и он запитан проводами крест на крест. Плата развёрнута транзисторами к трансу потому что я решил так лучше для равномерного распределения тепла по радиатору. Под транзисторами есть керамические прокладки. Все токи и напряжения давно уже настроены и впаяны постоянные резисторы вместо переменных. Проводок на трансе идёт от минуса платы на корпус. Это моя первая безуспешная попытка борьбы с фоном.

[Ахалай-Махалай]

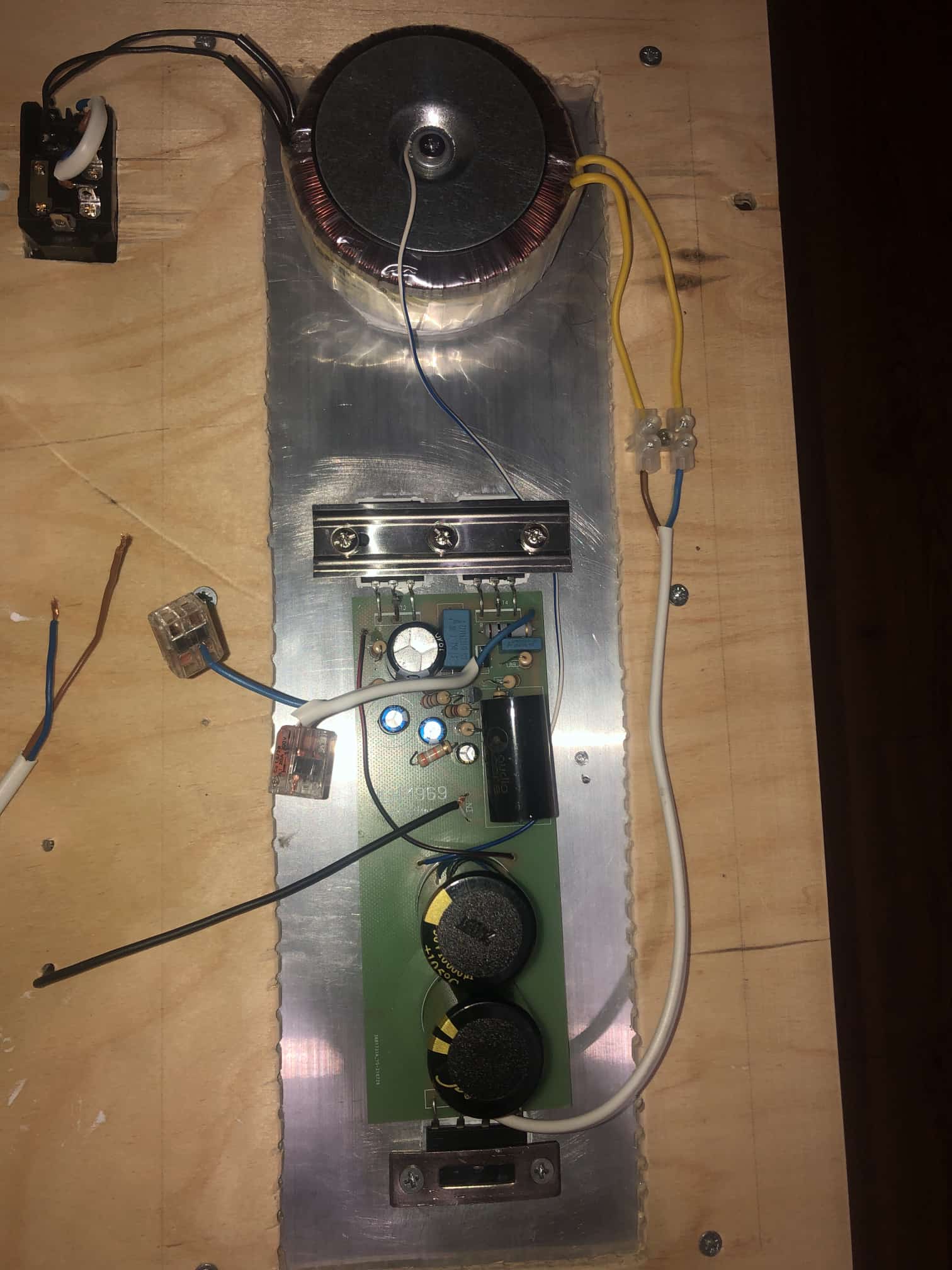

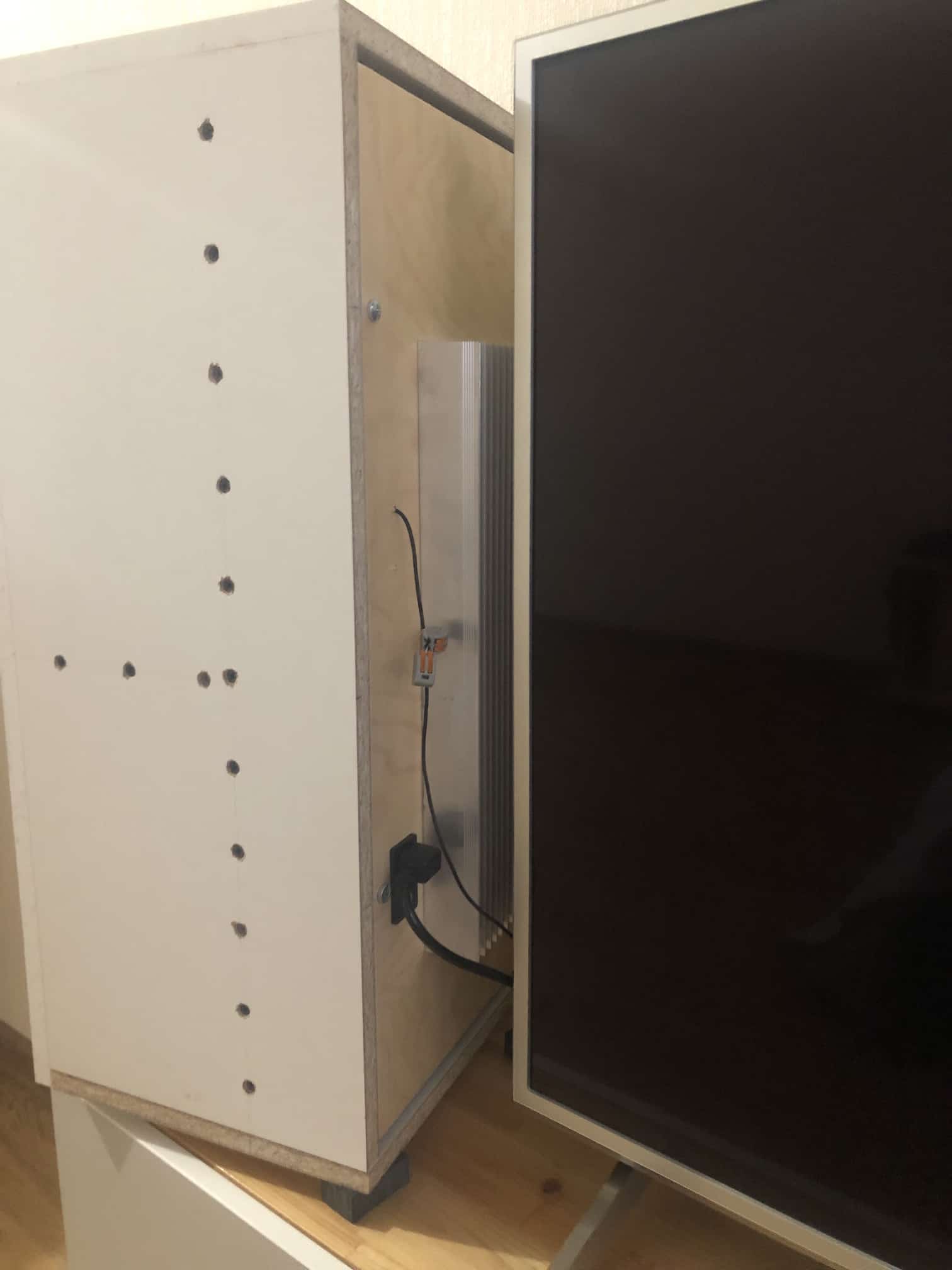

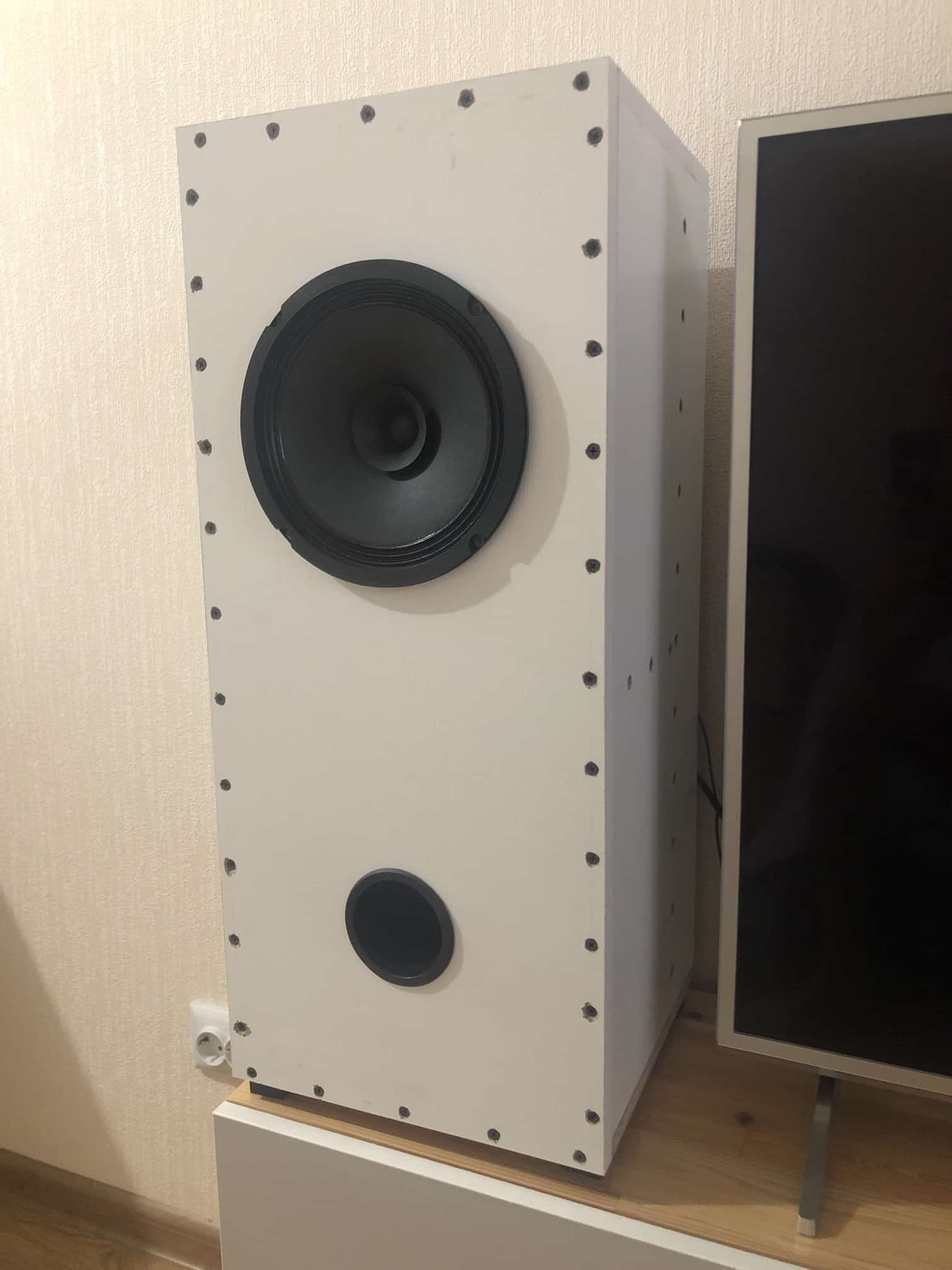

Вот как выглядит вся конструкция

[Starky]

Про фон от питания уже писал. Повторюсь, что фона нет при включении усилителя. Он появляется ТОЛЬКО при включении телевизора или при подключении к планшету. Значит никакого влияния от трансформатора нет. Это же логично? По поводу разводки платы. Разводка усилителя не моя. Я лишь добавил блок питания, чтобы не городить ещё одну плату на радиаторе. Вот только из-за диодного моста плюс и минус от бп не совпадают с полярностью усилителя. Поэтому дорожки от бп не доходят до усилителя и он запитан проводами крест на крест. Плата развёрнута транзисторами к трансу потому что я решил так лучше для равномерного распределения тепла по радиатору. Под транзисторами есть керамические прокладки. Все токи и напряжения давно уже настроены и впаяны постоянные резисторы вместо переменных. Проводок на трансе идёт от минуса платы на корпус. Это моя первая безуспешная попытка борьбы с фоном.

фото усилителя это пример как делать НЕНАДО...КЗ виток на трансформаторе. БП максимально удален от трансформатора. силовой провот тащится вдоль всего усилителя... и тп и тд... даже писать лень...

[Ахалай-Махалай]

Что значит "КЗ виток на трансформаторе"?

[Starky]

Что значит "КЗ виток на трансформаторе"?

короткозамкнутый виток и вам об этом писали..

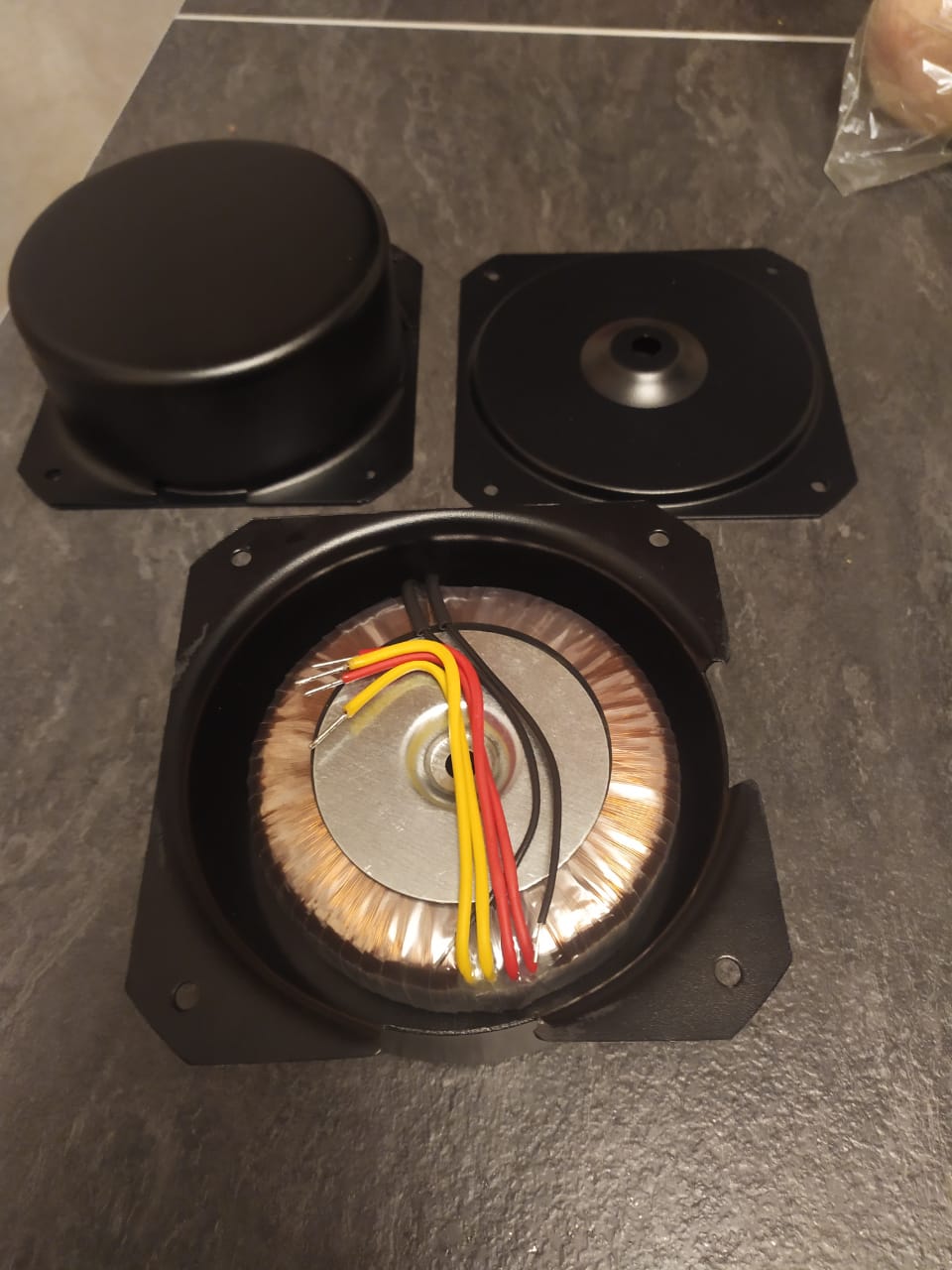

вообще для торов есть нормальные экраны - "кастрюли"

WhatsApp Image 2021-07-06 at 22.00.39.jpeg (106.74 КБ) 2448 просмотров

[Ахалай-Махалай]

Если по вашему фон от трансформатора, то почему его не слышно после включения усилителя?
