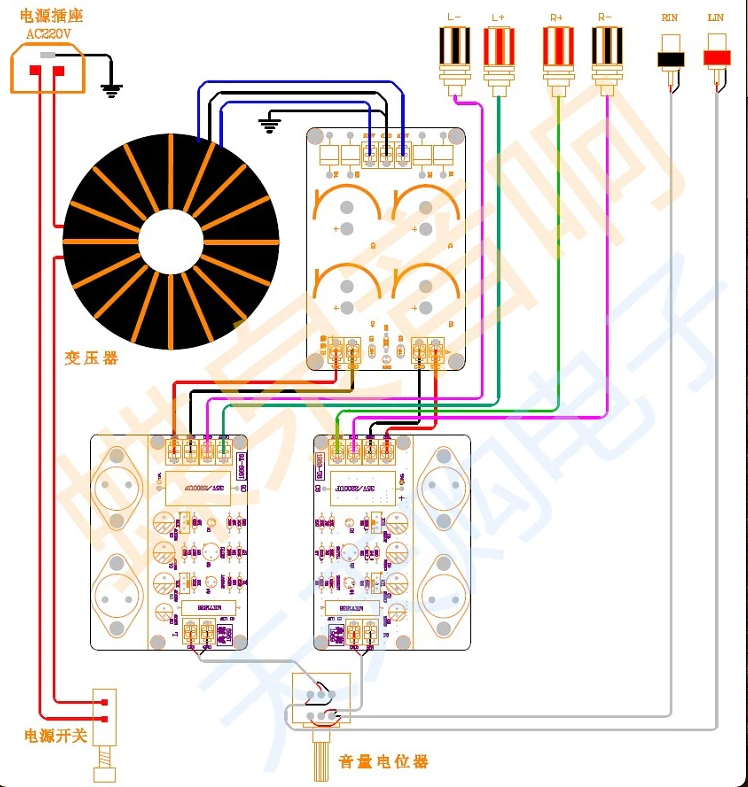

Вопрос о земле. У меня два ИБП. Как понял из китайской схемы на корпус сажается земля с обоих ИБП и больше ничего. А куда экраны и корпус рег.громкости?

Снимок экрана 2023-01-13 в 20.22.23.png (581.74 КБ) 1118 просмотров

[Dr.Somebody]

Вопрос о земле. У меня два ИБП. Как понял из китайской схемы на корпус сажается земля с обоих ИБП и больше ничего. А куда экраны и корпус рег.громкости?Снимок экрана 2023-01-13 в 20.22.23.png

Уважаемый, а вы теорию хоть изучили про усилитель JLH1969 или решили в процессе?

https://radiopages.ru/jlh1.html
http://vpayaem.ru/circuits3.html
https://www.nadotornado.com.ua/forum/mo ... chitelnaya
https://forum.cxem.net/index.php?/topic ... ent-134070

[Inok]

Вопрос о земле. У меня два ИБП. Как понял из китайской схемы на корпус сажается земля с обоих ИБП и больше ничего. А куда экраны и корпус рег.громкости?Снимок экрана 2023-01-13 в 20.22.23.png

Не правильно, земля должна быть в одной точке на входных гнездах, цепляем ее на корпус, можно через резистор 10 Ом. В других местах на корпус ничего не нужно соединять.

[m-shara]

Вопрос о земле. У меня два ИБП. Как понял из китайской схемы на корпус сажается земля с обоих ИБП и больше ничего. А куда экраны и корпус рег.громкости?Снимок экрана 2023-01-13 в 20.22.23.png

Уважаемый, а вы теорию хоть изучили про усилитель JLH1969 или решили в процессе?
https://radiopages.ru/jlh1.html
http://vpayaem.ru/circuits3.html
https://www.nadotornado.com.ua/forum/mo ... chitelnaya
https://forum.cxem.net/index.php?/topic ... ent-134070

Я это читал но не все линки. А насчет разводки земли спрашивал т.к. встречались разные советы, а где они встречались - забыл. Пока что для проверки сделал так: Радиаторы по 2000 кв.см на канал. Ток выставил 1,2А. Работает уже минут 15, теплый, можно спину погреть Буду цеплять входные цепи. В принципе и эту корообку можно отделать под дерево, тоже будет неплохо.

[m-shara]

Вопрос о земле. У меня два ИБП. Как понял из китайской схемы на корпус сажается земля с обоих ИБП и больше ничего. А куда экраны и корпус рег.громкости?Снимок экрана 2023-01-13 в 20.22.23.png

Не правильно, земля должна быть в одной точке на входных гнездах, цепляем ее на корпус, можно через резистор 10 Ом. В других местах на корпус ничего не нужно соединять.

Понял, спасибо!

[m-shara]

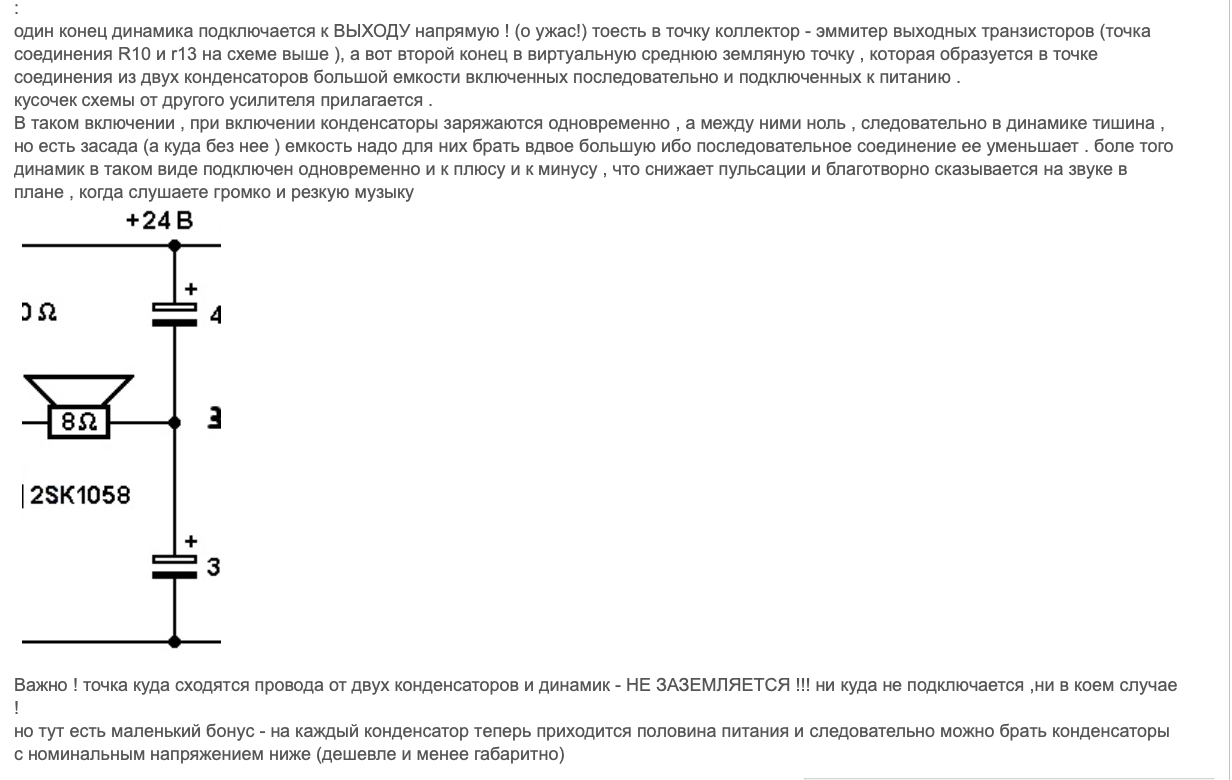

там помимо esr ещё одно слагаемое есть. И оно, как раз, не на пальцах, а очень хорошо считается: единица, делённая на омега це. поэтому я и написал величину около одного ома там, чуть выше.
а PSRR в 40 дБ (за счёт усилителя) и в 6 дБ (за счёт конденсатора с динамика на плюс питания) - ну да, почти одно и то же. Всего-то в 50 раз отличаются.

А вот и практическое подтверждение того что я писал.

[lgedmitry]

это не практическое подтверждение. Это нечто другое. Не буду слов нехороших произносить

[m-shara]

УНЧ звучит легко и воздушно даже с этими "колонками" viewtopic.php?p=24647#p24647
Надо искать достойную акустику.

[m-shara]

Заказал NTE. Будем "посмотреть".

Посмотрел и вам предлагаю.

Корпус железный, крышка с тонкого железа и даже ножки магнитятся! А если с контактных проводков сделать предохранитель, вряд ли он выдержит 15А. Интересно, кто ни-ть ONSEMI разбирал?

[Dr.Somebody]

Интересно, кто ни-ть ONSEMI разбирал?

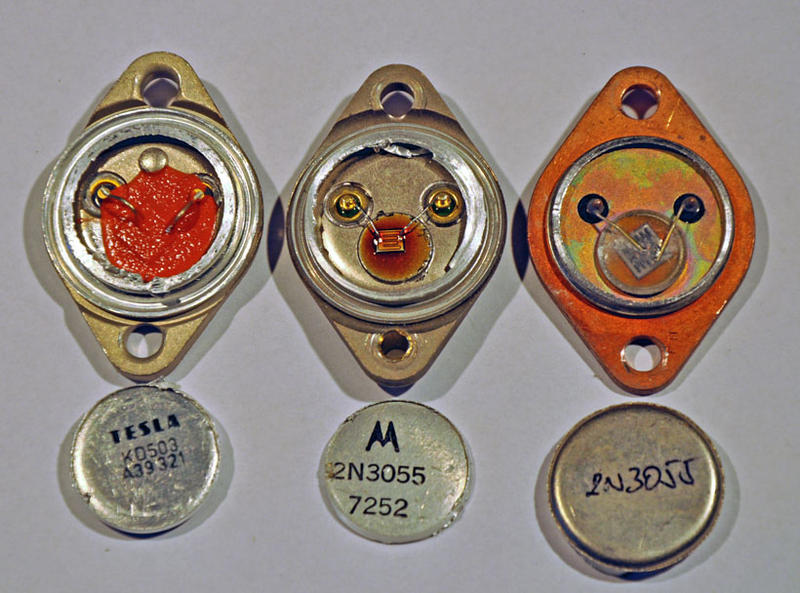

Вот настоящая феншуйная Моторолла, я лично распиливал.

[m-shara]

Я посмотрел здесь: https://forum.cxem.net/index.php?/topic ... /#comments народ много разных транзисторов распилил. И есть и большие кристаллы и маленькие. Специально измерил соотношение расстояния между выводами к размеру кристалла. Получилось от 2,5(большие) до 4-х (маленькие). Причем такие же маленькие из 80-х годов тоже сплошь и рядом. Я не думаю что везде китайцы потрудились. Экономия типа халтура.

[Dr.Somebody]

Я посмотрел здесь: https://forum.cxem.net/index.php?/topic ... /#comments народ много разных транзисторов распилил. И есть и большие кристаллы и маленькие. Специально измерил соотношение расстояния между выводами к размеру кристалла. Получилось от 2,5(большие) до 4-х (маленькие). Причем такие же маленькие из 80-х годов тоже сплошь и рядом. Я не думаю что везде китайцы потрудились. Экономия типа халтура.

Интересно, и какие же вы для себя выводы сделали?

[m-shara]

Зря купил. Но даже те что я купил внутри выглядят по "заводскому". Наверное "технологии шагнули вперед" Как ни как аккуратны, есть подложка (но только на 2 евро). Хорошо если 10 Ампер выдержат. Мне было бы интересно разобранный транзистор нагрузить для наглядности, но пока нет подходящего радиатора. Хотя китаенские кристаллы еще меньше. Автор снимка писал о косяках на корпусе и о том что надпись легко сцарапать. Я пробовал стереть изопропиловым спиртом надпись - не поддалась ничуть.Наверное китайцы нашли как закреплять!

Здесь соотношение вообще 5,4 ! Пока работает при токе 1,2А а я тем временем собираю корпус и если попадутся настоящие то и докуплю.

[IT-Prof]

Как отличить настоящие транзисторы от поддельных viewtopic.php?p=989#p989

[Dr.Somebody]

Зря купил.

Купите на Маузере ON semi, потратьтесь, зато больше трахаться не придется.

[m-shara]

Обещают доставить в июне-июле, так что подождем чего нибудь другого.

[m-shara]

Как отличить настоящие транзисторы от поддельных viewtopic.php?p=989#p989

Купить-вскрыть-отличить Если у меня будет ведро разных - попробую...

[m-shara]

Заказал NTE. Будем "посмотреть".

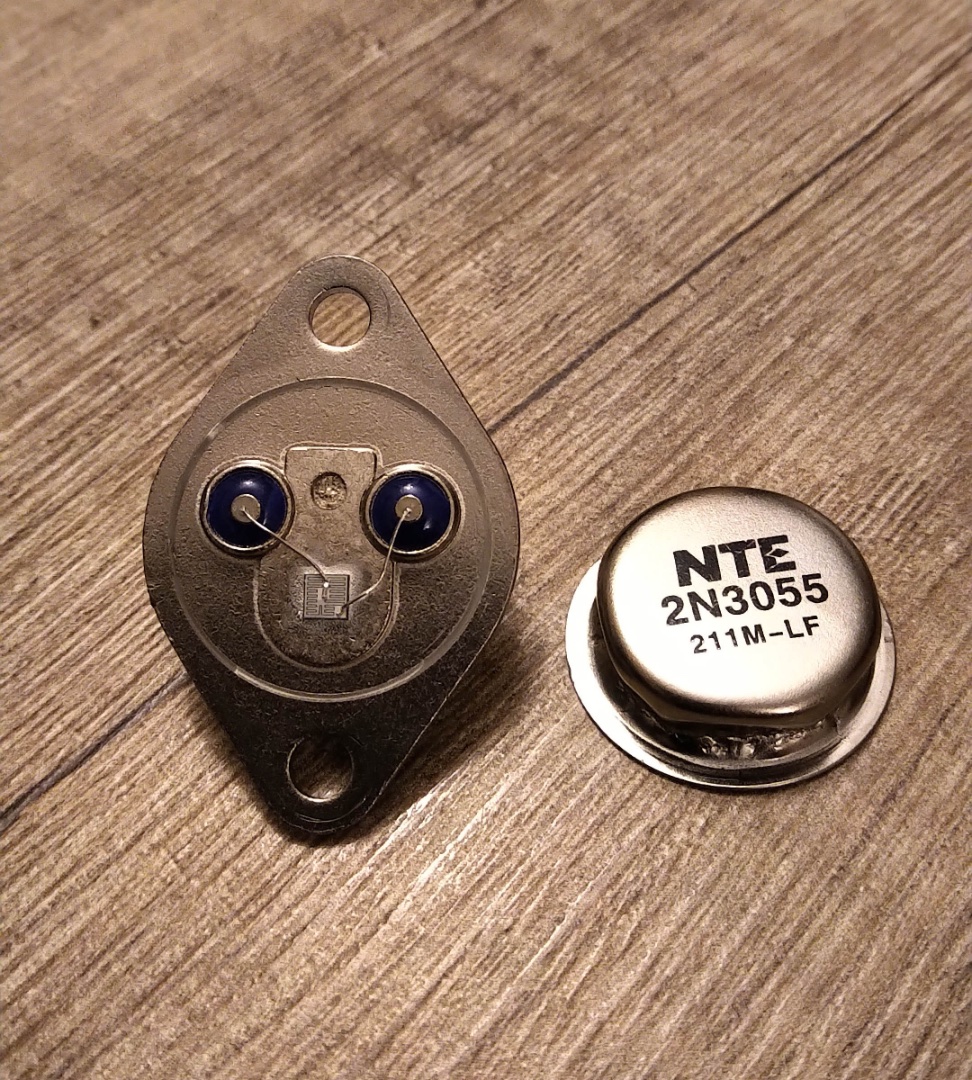

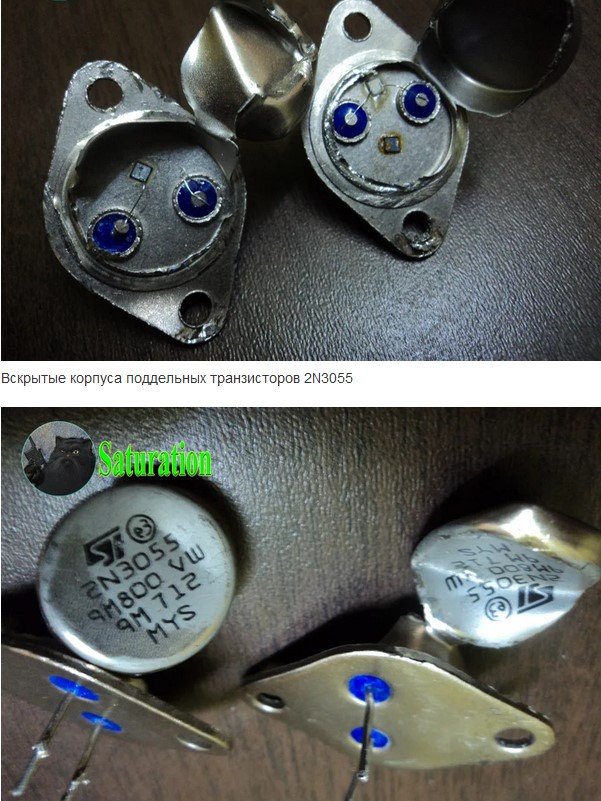

Посмотрел и вам предлагаю.NTE_2N3055.jpg
Корпус железный, крышка с тонкого железа и даже ножки магнитятся! А если с контактных проводков сделать предохранитель, вряд ли он выдержит 15А. Интересно, кто ни-ть ONSEMI разбирал?

Я все таки дам прожарки этому экземпляру! Любопытство разбирает. А может железо, это хорошо... магнитных полей не пропускает

[Adam]

Джалізо для звуку не зовсім гуд. Краще мідь, або її сплави. От взяли б тесловські KD503 або 502 та й не мучились... Не чемпіон по мегагерцам, але добротно зроблений транзистор. До речі, копія теж якось іменитого бренду.
https://ldsound.club/index.php?threads/ ... 47/page-19 пост546

[m-shara]

Залізо і мідь звучать по різному в колоколах. В старих транзисторах старий кремній. В цьому плані технології точно шагнули вперед. Старі транзистори точно не раритет, -ну хіба для колекціонерів. І якщо навіть китайські підробки добре звучать, що підтверджено на форумі, і не заганяти їх в практично непотрібні режими, то і буде досить для Худа. Доречі, оригінальні транзистори, які використав Худ певно ще гірші по технічним параметрам ніж китайські. Але ж працює в цьому випадку схемотехніка! Потурати аудіофілії не збираюсь.

[m-shara]

https://ldsound.club/index.php?threads/ ... 47/page-19 пост546

Я зробив цікаве відкриття! Розмір кристалу в куплених мною транзисторів viewtopic.php?p=25016#p25016 точно такий як у оригинальних! Якщо вірити в той розпил що по вашому лінку! https://ldsound.club/proxy.php?image=ht ... 1c8def3c5d Оригінал справа.

[sub]

Приветствую, Уважаемые Коллеги, Друзья!

Заранее прошу прощения за то что пишу на русском, искренне надеюсь это не будет помехой

Мой пост Благодарности участникам и всем, кто здесь!

Итак, благодаря именно форуму и его участникам сбылась моя давняя мечта, которая казалась недостижимой (Особенно на фоне агрессии россии и нашей мужественной войны за Свою Свободу, Землю, Родину, Страну.) - хороший качественный звук, усилитель, .....- все это казалось заоблачным из другой вселенной и космически дорогим, недостижимым


А именно -
Был выбран, собран и уже начал радовать JLH 1969.
Почему то, на эмоциональном уровне, 1969 показался лучшим для первого шага и проекта своей простотой, понятностью, доступностью и ожидаемым результатам

Год назад мне попалось видео Alex, после чего я понял что мечта может быть реальностью и достижима!
Видео было засмотрено до дыр, некоторые ветки форума перечитаны по кругу по несколько раз, обиды и недовольство жены за ночное чтение стали регулярны....)))

Alex, Lector, Linux Maniac, Justas, lgedmitry, ...... и все, все, все - спасибо!!!!

Это моя первая работа, первый опыт
В процессе я настолько заболел этим, что сейчас, уже в голове крутятся и не уходят новые проекты и апгрейд существующего)))

Благодаря советам Старожилов, пошел рекомендованным путем
сначала собрал китайскую белую плату как макетку (правда сразу в корпусе). Выставил все по рекомендации (осцилограф который купил специально для настройки пришел бракованным, жду новый) и усилитель вправду ЗАЗВУЧАЛ.
Я прямо не ожидал такого....
Так как я делал мечту - заказал сразу корпус, доставка которого обошлась дороже чем он сам)
Из недостатков - мечта/фетиш стрелочные указатели в этот корпус не ставлю, оставил вишенку для нового проекта

потом последовал первый апгрейд - транзисторы с Космодрома (два при монтаже спалил, поэтому работали пары китай/15003) но звук сразу стал чище и прозрачнее. Ток покоя поднял до 1,5 А при 24 В

далее второй - конденсаторы по рекомендации Lector, добавил в параллель выходной, зашунтировал вход, промежуточные поменял на рекомендованные - и да, низы стали четче, полнее

далее третий - хотел установить БП от GXHAMP, 500 Вт, +- 36 вольт. поигрался с резисторами, добился 29 вольт и был счастлив (цель была 29 вольт и 1-1,2 А ток покоя), до момента включения - под нагрузкой напряжение просело до 22 вольт. Включил на одно плечо - скорее всего не хватило мощности.
В итоге оставил начальный ИБП на 24 В 9 А
добавил плату защиты только для размыкания цепи - так как угасающие хрипы напрягали. Неприятно на ней удивил общий минус...
Пришли новые 4 транзистора с Космодрома, но другого производителя. Поставил в пару к 15003

оставил настройки 24 В, 1,5 А ток покоя
температура радиаторов- горячие, держать "на грани терпения" можно

звук с старта неплохой, но после прогрева он становится прозрачнее, четче, меловиднее....

В результате сейчас состояние - хочется его слушать и слушать!
Да и жена стала счастлива - теперь вечера не с паяльником и увлечением а с семьей и звуком)

Благодарю ВСЕХ! за то, что заразили этим невероятно интересным увлечением, и благодаря вам я сделал первый шаг в мир аудио)

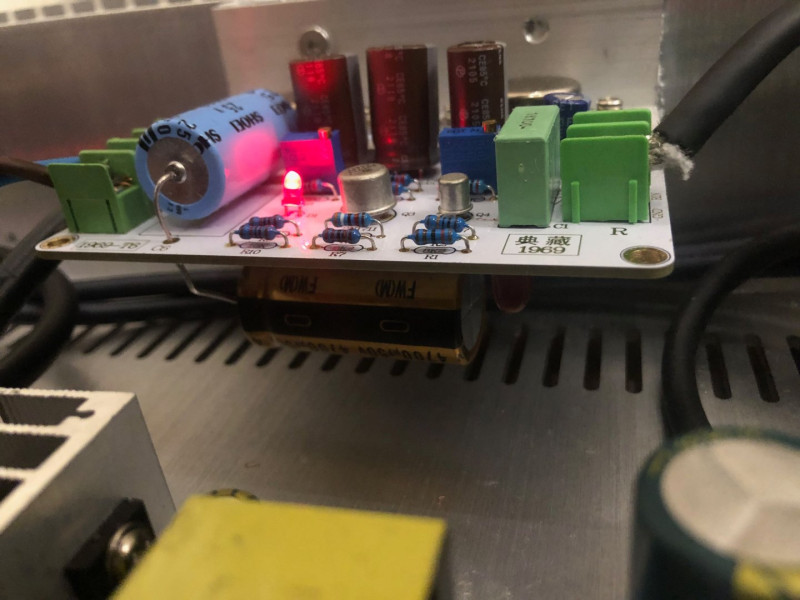

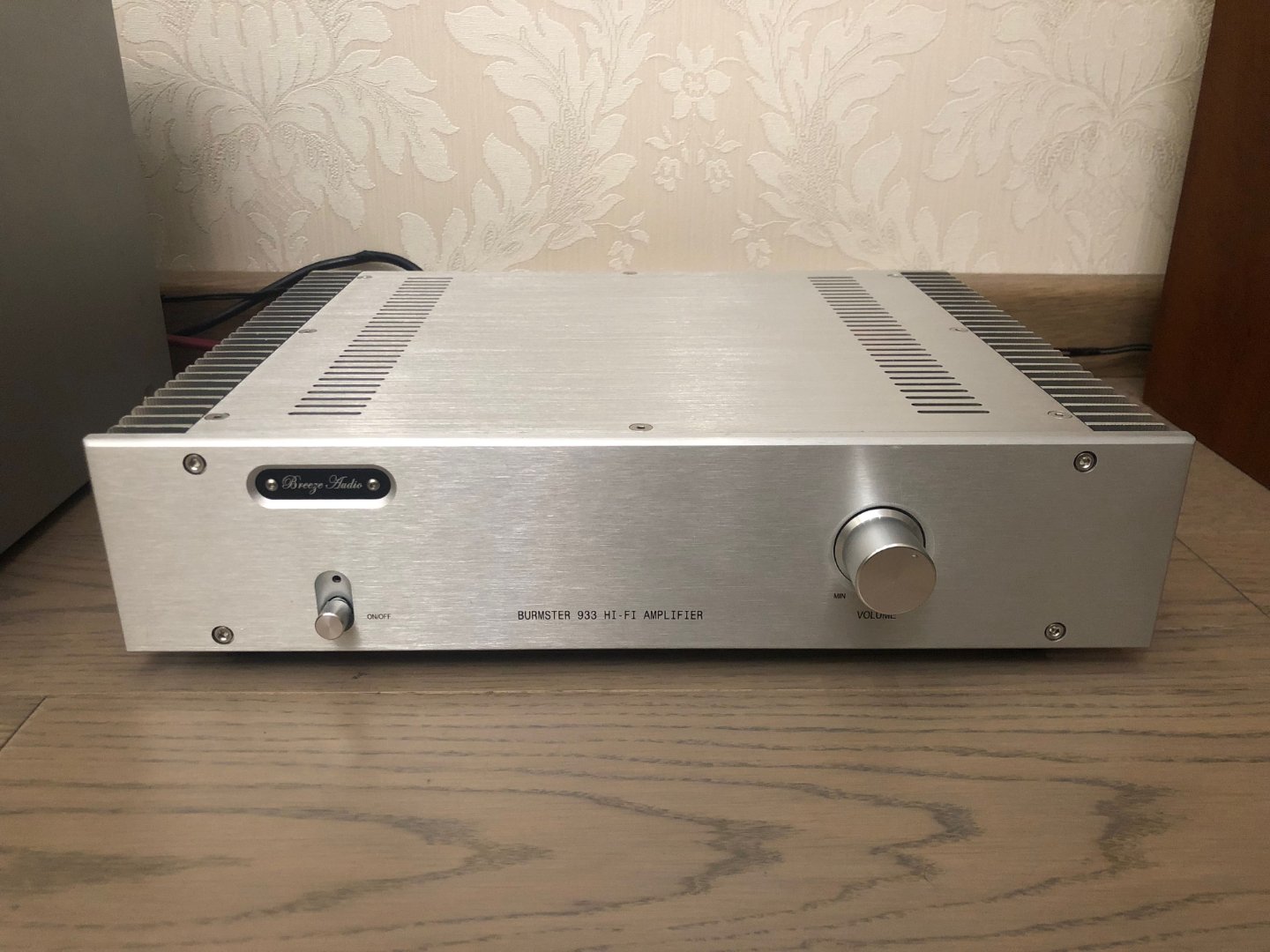

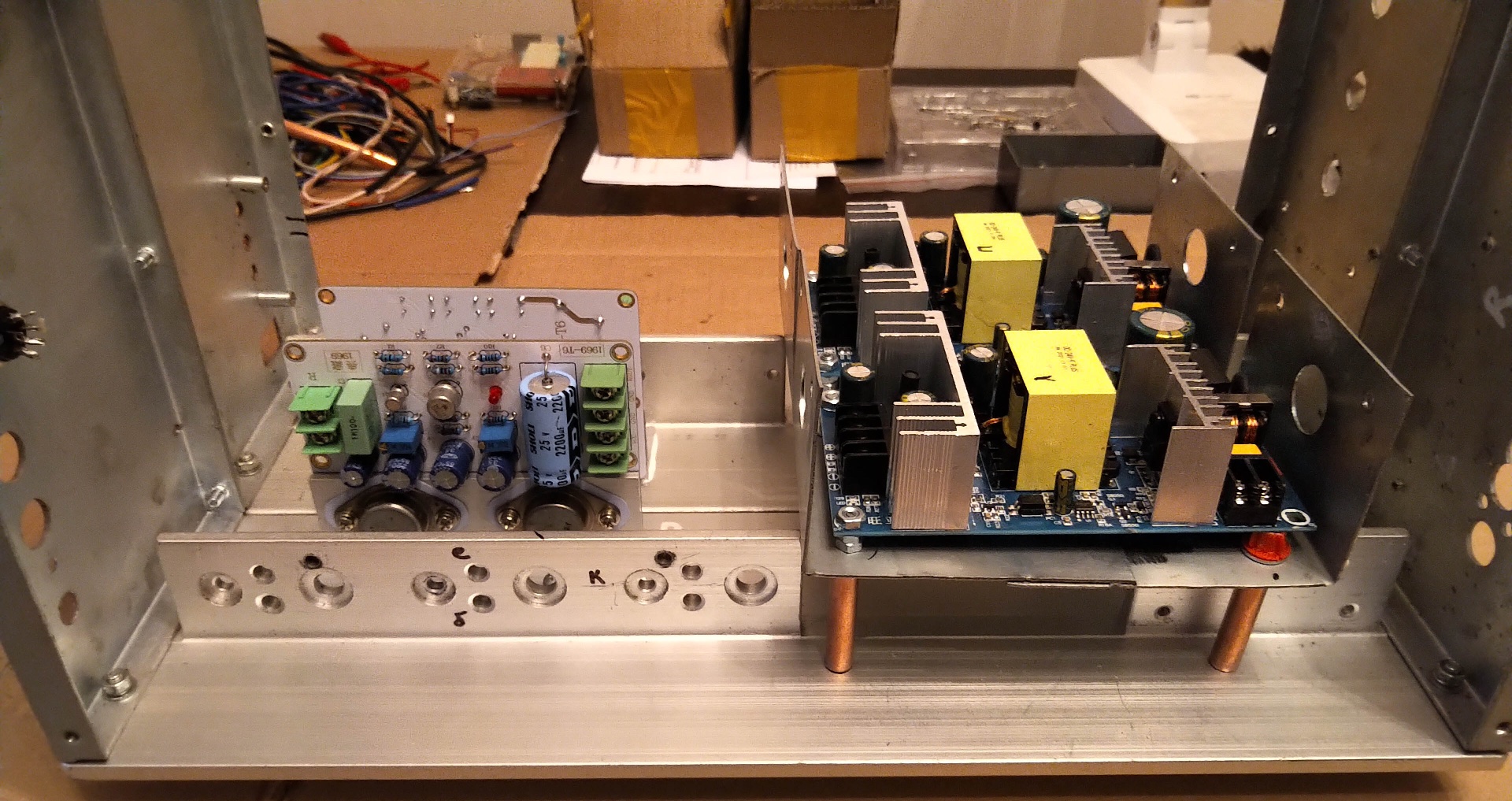

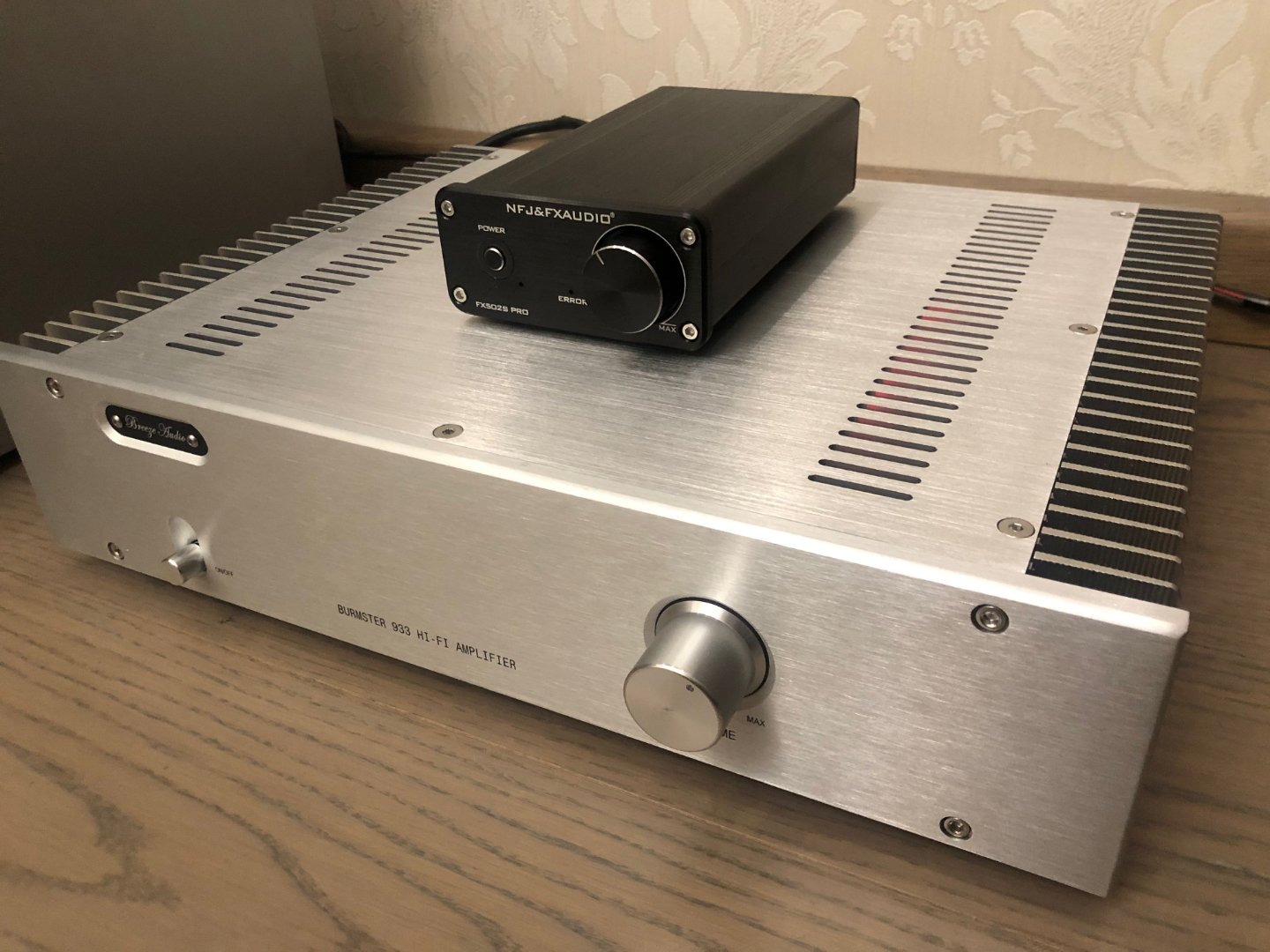

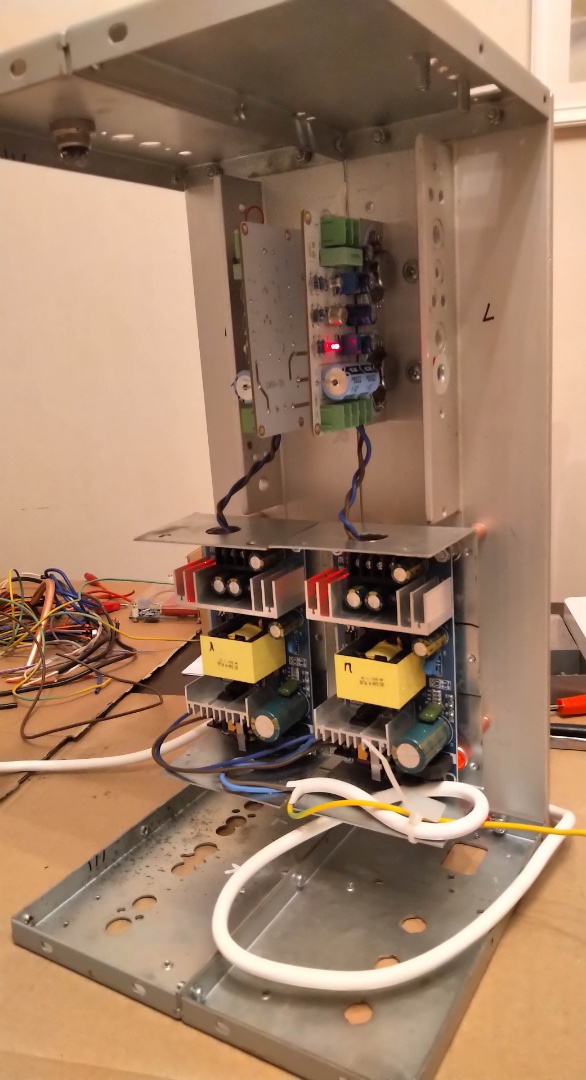

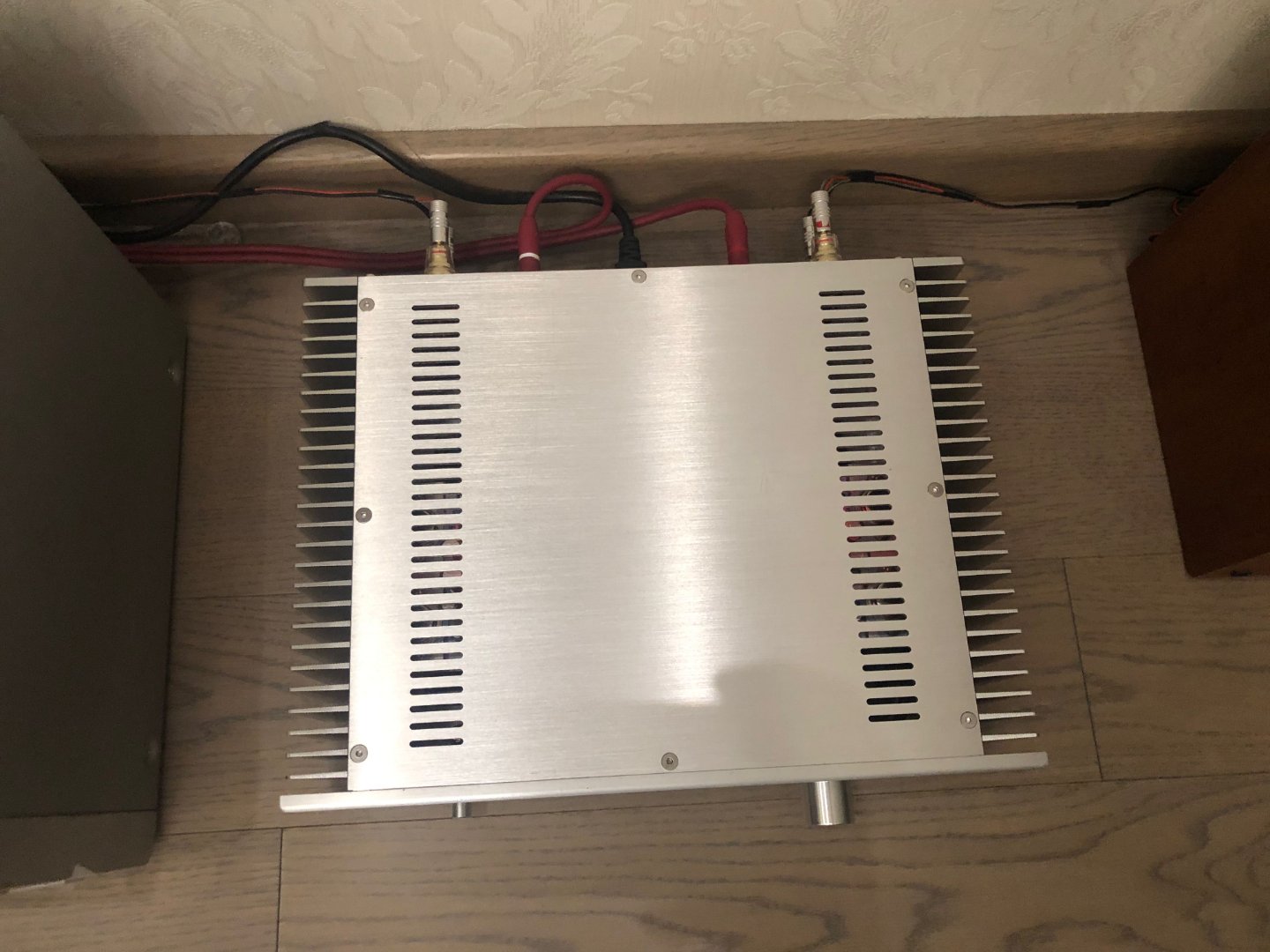

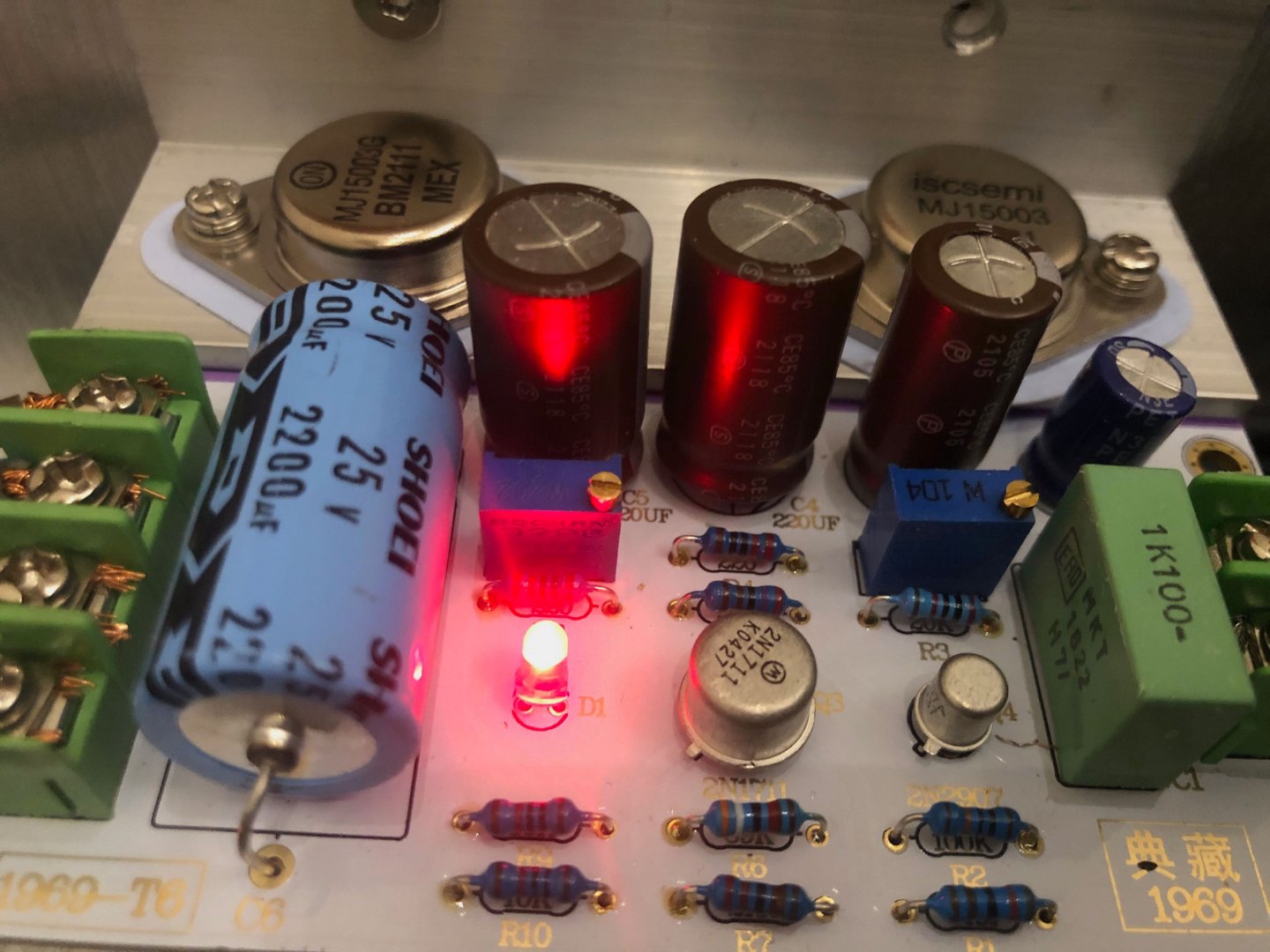

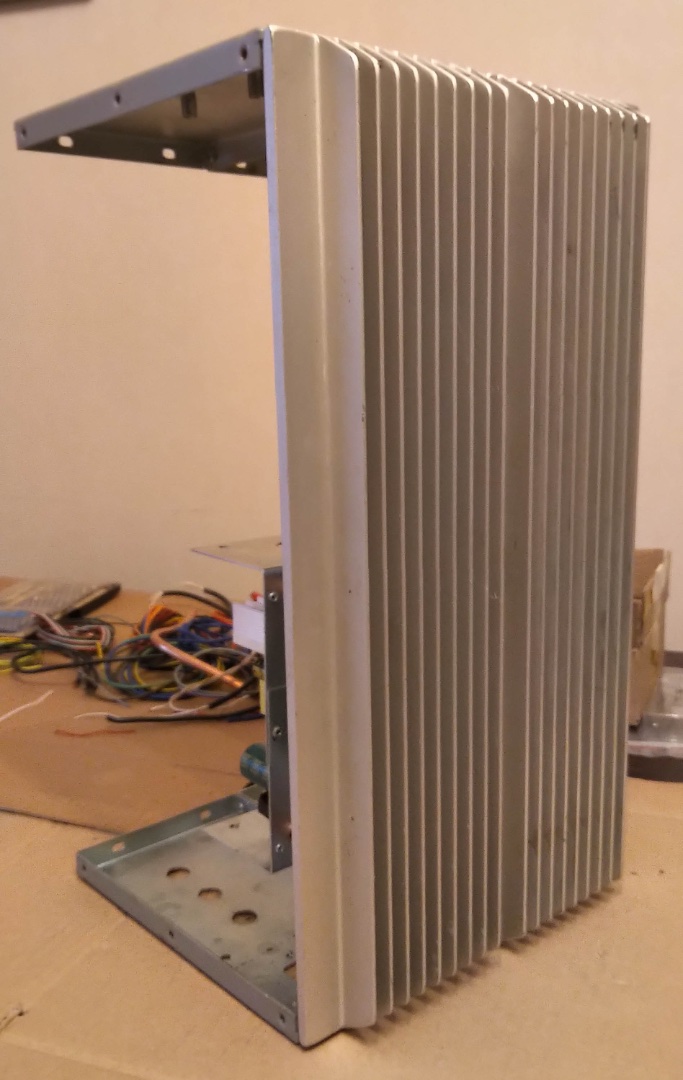

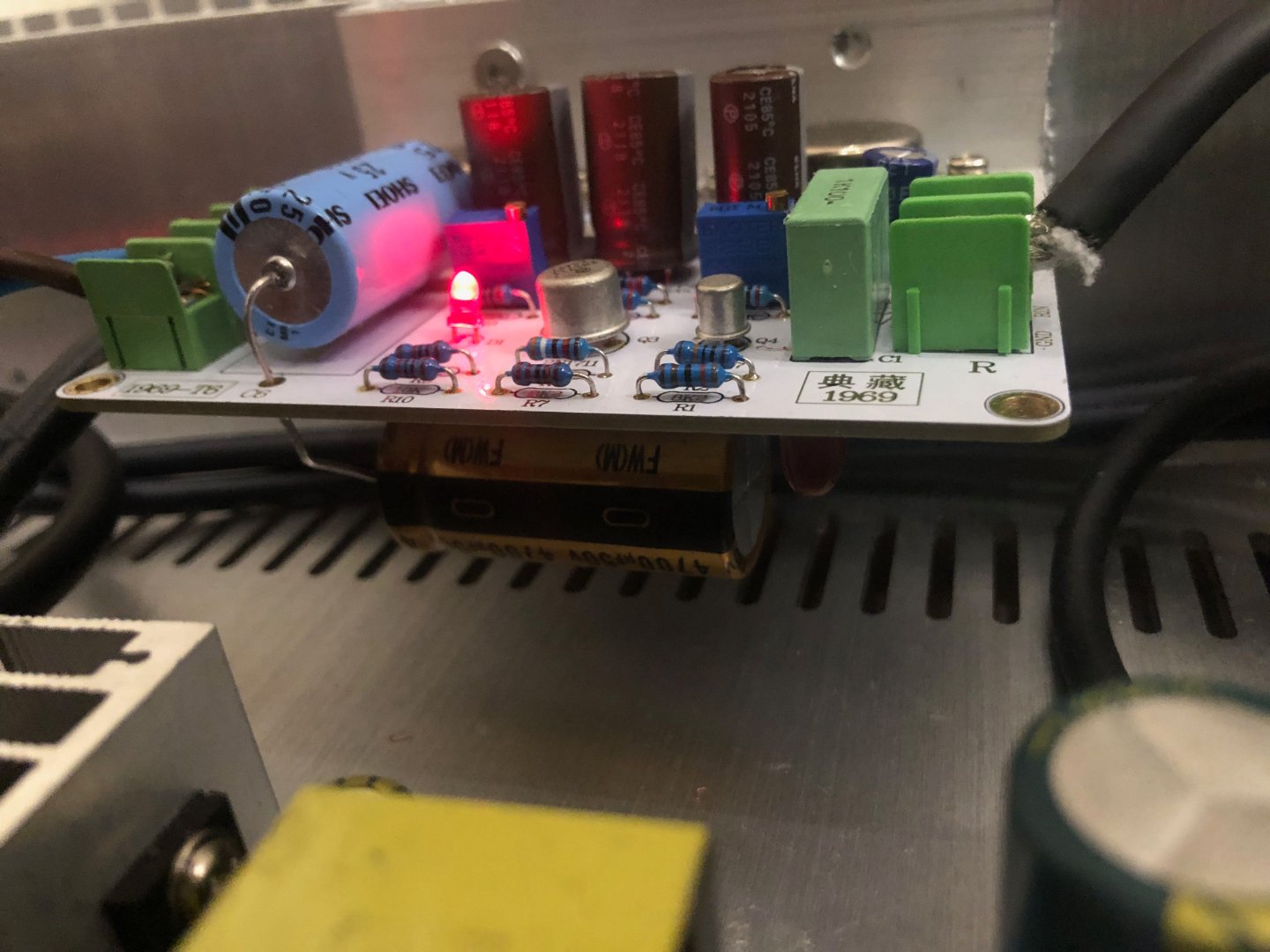

Пару фото - прошу отнестись с пониманием - я ВПЕРВЫЕ собирал сам усилитель)

есть колхоз, вижу сам.
планирую подчистить при четвертом апгрейде: заказал в параллель блок питания и реле для акустики (хочу полностью разделить каналы для чистого двойного моно), и еще чешутся руки на Регулятор громкости Никитина.


но пока все едет - как сказал Lector, даем отдохнуть усилителю от паяльника и вся семья наслаждается

а в это время в голове и планах подбор акустики, выбор следующего проекта, комплектующих, и ........

В общем, прошу прощения за долгий спич - но еще раз БЛАГОДАРЮ ВСЕХ!

[sub]

Больше трех фото не вложилось

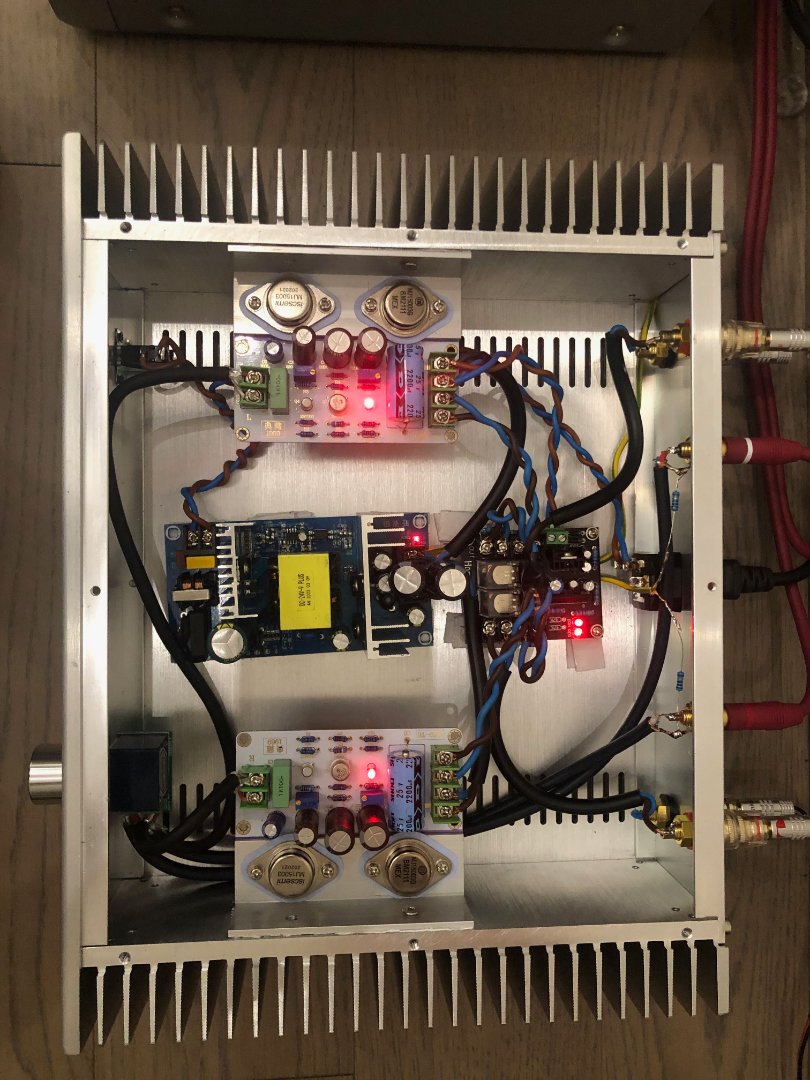

еще парочку

[Alex]

Поздравляю!

[sub]

Поздравляю!

Благодарю!

Во многом это увлечение - результат Ваших видео и атмосфере форума)

[m-shara]

НЕ такой он и зверь, этот 2N3055. И 15А не про него. Если 10А то при 4В КЕ. Если он выдержит при питании от 24В хотя бы 4А - то это можно считать за годность, т.к. у производителя точно не 1000-2000 см кв. площадь радиатора. Да и термопасту применят какой нет у нас. Короче вечером запущу тест для того, кому сорвал шляпу.
При эмит. резисторе в 0,15 Ом и токе в 4А рассеиваемая мощность на коллекторе составит (24-0,6)х4=93,6 Вт. При 5А уже 116Вт! Так что больше 4А давать не буду. Кто то помоему сжег транзисторы при таком токе?

Технические характеристики 2N3055 являются низкочастотным транзистором. Вместе с тем считается, что типовая граничная частота его перехода находится в диапазоне 3-6 МГц. Но так было не всегда. Впервые данный параметр на устройства появился в техописаниях компании RCA в 1971 г. и составлял всего 0,8 МГц. Постепенно он рос, вместе с совершенствованием технического процесса изготовления. В 1977 г принял современное значение в 2,5 МГц. Основные параметры рассматриваемого транзистора, с момента начала его производства (с 1967 г.) практически не изменялись. У разных производителей могут быть они могут незначительно отличатся.
Вот типовые значения максимально допустимых эксплуатационных характеристик 2N3055:
предельное напряжение К-Б (VКБО макс) до 100 В, при разомкнутой цепи Э;
предельное напряжение К-Э (VКЭО макс) до 70 В, при обрыве на Б;
максимальный коллекторный ток (IК макс) до 15 А;
рассеиваемая мощность (PК макс) до 115 Вт;
статический коэффициент передачи тока (HFE) 20 … 70;
температура перехода (TК) до 200 oC, хранения (ТХран) -65…+200 oC.
Превышение любого из этих значений может привести к выходу устройства из строя. С повышением температуры окружающей среды рассеиваемая мощность падает линейно.


Источник https://shematok.ru/transistor/2n3055

[m-shara]

[/quote]
Я все таки дам прожарки этому экземпляру! Любопытство разбирает. А может железо, это хорошо... магнитных полей не пропускает
[/quote]

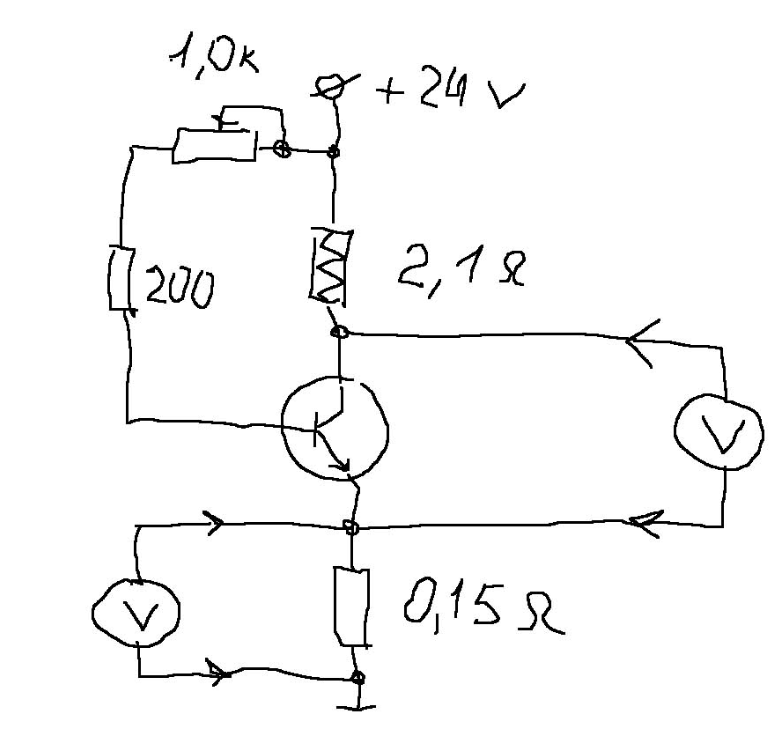

Сегодня проверил купленный NTE. Тот которому сорвал шляпу оказался в кз Б-К, поэтому взял целый. Цели не было обязательно сжечь, но приблизиться к рассеиваемой мощности в диапазон 90-100 Вт. Собрал простенькую схемку (рис) с коллекторной нагрузкой, чтобы можно было не только рассеивать мощность, но и повысить ток ч-з транзистор. В рез-те при токе 6,6А (1В на эмит.резисторе) и напряжении 14 В (между К и Э) получил рассеиваемую мощность на коллекторе 93 Вт. После этого извинился перед NTE транзисторами и запаял их вместо китайских. Это явно не хлюпкая подделка.

Снимок экрана 2023-01-19 в 21.48.21.png (115.76 КБ) 1209 просмотров

[Dr.Somebody]

Разбавлю немного парад китайских плат на форуме.

[Ramirez10]

Когда дойдёт ход до *германского* худа,первый запуск будет при питании 9-12 вольт.Всё есть,но не доходит ход.Пока готовлю для него АС.

давайте. тема цікава. тим більше один продавець разом з kd 503 подарував пару гт806.

[Ramirez10]

Заказал NTE. Будем "посмотреть".

Посмотрел и вам предлагаю.NTE_2N3055.jpg
Корпус железный, крышка с тонкого железа и даже ножки магнитятся! А если с контактных проводков сделать предохранитель, вряд ли он выдержит 15А. Интересно, кто ни-ть ONSEMI разбирал?

Я все таки дам прожарки этому экземпляру! Любопытство разбирает. А может железо, это хорошо... магнитных полей не пропускает

не пробували замовляти на radiocomponents.ua?
там такої халтури немає. завжди все якісне й оригінальне.
