Hi-End усилитель своими руками на базе clone nCore 2_050

[vikfvm]

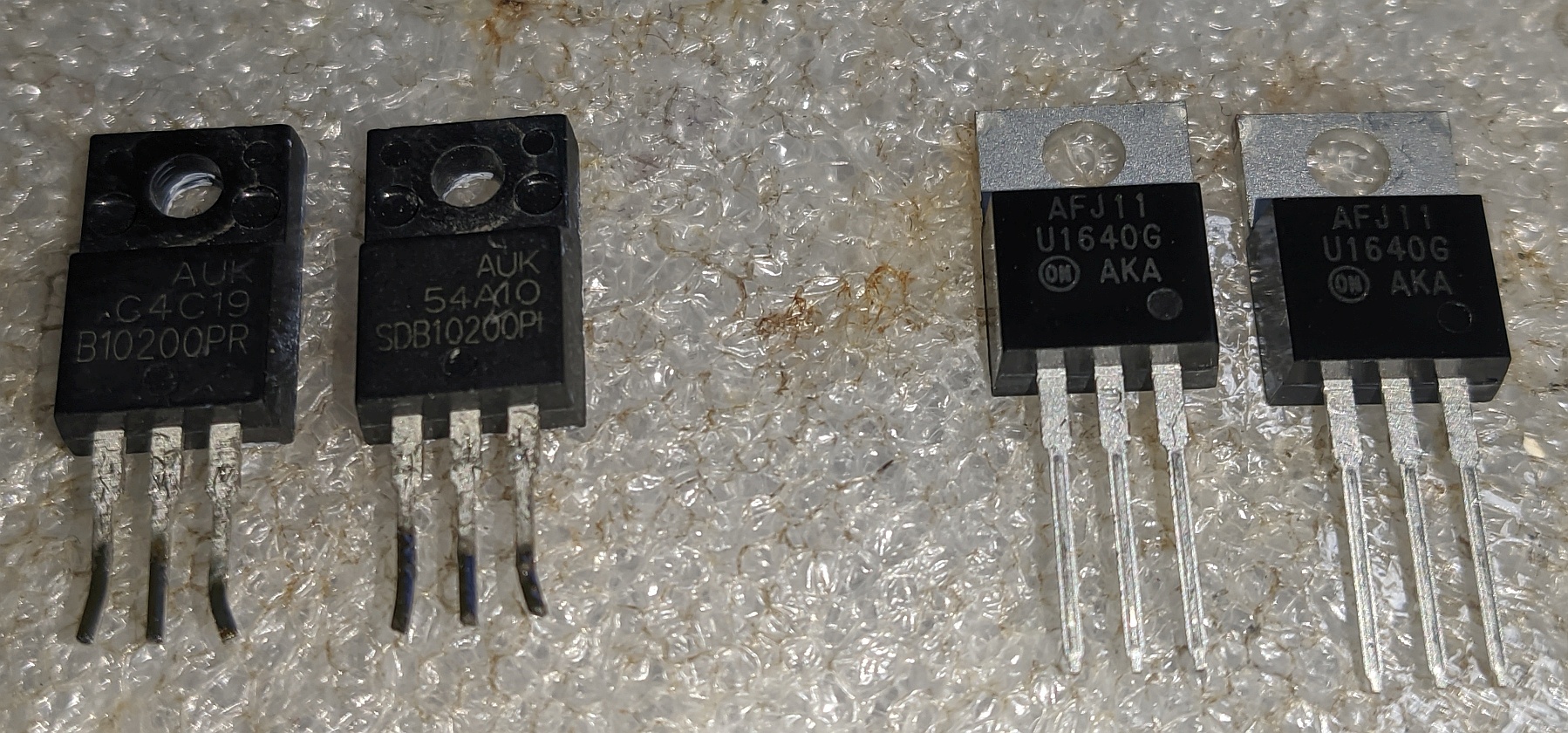

Вот собственно эти диоды. Слева те, что стояли в блоке питания

[vikfvm]

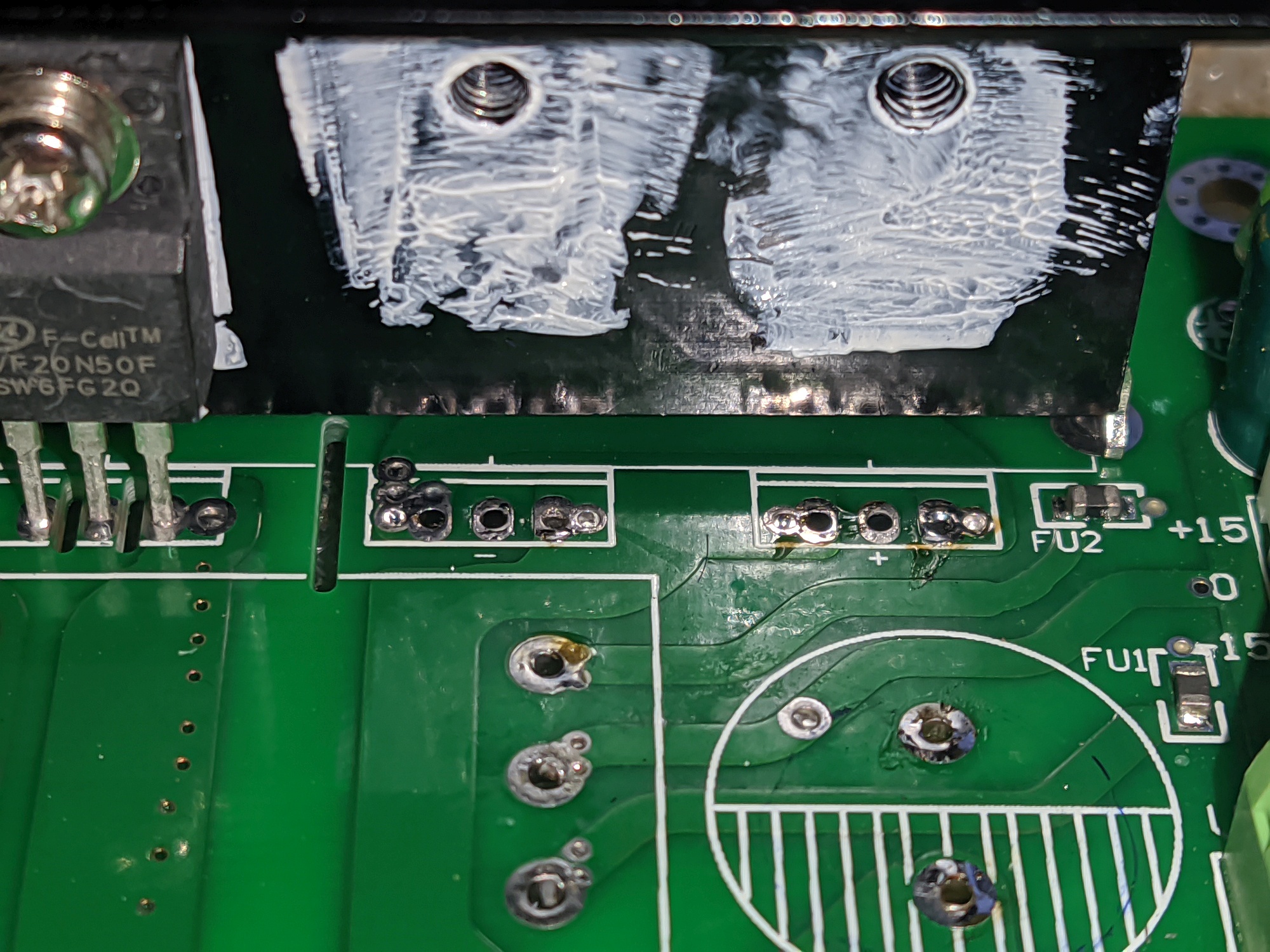

На плате кстати тоже четко видно, что центральный вывод справа обозначен плюсом, а слева минусом

[Dysindich]

Тот , блок , который мы обсуждаем , он типа, то же "не плохой " (в определенном диапазоне его использования)
Если говорить по взрослому, то любой , и самый совершенный Импульсник, не сможет свое функционирование без активного ОБДУВА, начиная с 250ти , максимум з00 ватт выхода! Поэтому - сначала, нужно привести данную китайскую поделку к норме, затем - добиться замечательных результатов от инвалида... на сколько, это возможно будет, в принципе...

[lgedmitry]

Может кто-нибудь посмотреть какие диоды стоят по выходу в этих ИБП - https://aliexpress.ru/item/32948381172. ... hweb201603 ? Вроде как Юрий говорил, что стоят ультрафасты MUR1640. Но это тот, что с общим катодом. А тот, что с общим анодом в цепи плюсового выхода? Какой там? У меня блок с выходными конденсаторами на 50 Вольт был. Решил его переделать и заказал в ИМРАДе ультрафасты MUR1640. Выпаял выходные электролиты, выпаял транс и тут меня ждал сюрприз - стоят диоды с разным общим выводом: с общим анодом - B10200PR , а с общим катодом - SDB10200PR. Причем гугл рассказывает, что маркировка B10200PR наносится на диоды SDB10200PR (!!!!!) Но в моём случае это разные диоды. Что-то я запутался Может кто-нить объяснить в чем тут дело, и какие должны быть диоды для выходного напряжения 53 Вольта ???

в блок питания не смотрел, ибо нету. Посмотрел в гугель, ибо есть.
MUR1640CT - с общим катодом
MUR1640CTR - с общим анодом
MUR1640CTD - два диода последовательно
https://pdf1.alldatasheet.com/datasheet ... 40CTR.html

[lgedmitry]

помню, когда Худа делал, заказывал Шоттки в ТО220. С общим катодом и с общим анодом. Пришли и те и те. Но прозвонка недвусмысленно дала понять, что несмотря на разную маркировку все диоды пришли одинаковыми - с общим катодом)))))

[Tartak]

Может кто-нибудь посмотреть какие диоды стоят по выходу в этих ИБП - https://aliexpress.ru/item/32948381172. ... hweb201603 ? Вроде как Юрий говорил, что стоят ультрафасты MUR1640. Но это тот, что с общим катодом. А тот, что с общим анодом в цепи плюсового выхода? Какой там? У меня блок с выходными конденсаторами на 50 Вольт был. Решил его переделать и заказал в ИМРАДе ультрафасты MUR1640. Выпаял выходные электролиты, выпаял транс и тут меня ждал сюрприз - стоят диоды с разным общим выводом: с общим анодом - B10200PR , а с общим катодом - SDB10200PR. Причем гугл рассказывает, что маркировка B10200PR наносится на диоды SDB10200PR (!!!!!) Но в моём случае это разные диоды. Что-то я запутался Может кто-нить объяснить в чем тут дело, и какие должны быть диоды для выходного напряжения 53 Вольта ???

Всё просто: SDB10200PI - общий катод, SDB10200PR - общий анод. Bнимательно вглядитесь в маркировку.

[vikfvm]

Спасибо огромное!

[xaldir]

Хотелось отписаться по платам Юрия.
Вчера удалось всё собрать воедино.
Пока корпуса не было, подключил все временно на полу и обнаружил кучу шумов, тресков и прочего(задумался об экранах вокруг блока питания).

Но когда приехал корпус и я собрал все воедино, никаких шумов, потрескивание и прочих искажений не услышал, в динамиках полнейшая тишина на максимальной громкости(без сигнала) чему был приятно удивлен! (Использовал экранированный микрофонный кабель (блок питания не экранировал))
По звуку: очень чисто, отчётливо слышны все шипящие, появилось больше деталей.
Блок питания на 48v думаю примерная мощность как у моего Denon AVC-A10SE 120-140w
Denon при повышение громкости давал заметные шумы, но звук был хороший.

Только не кидайте камнями, я только на пути к своему звуку)
ЦАПа пока нет были smsl Q5pro и плата Arylic непонравились.
Думаю приобрести topping dx3 pro.

Слушаю с телефона или Яндекс станции Алиса Max > усилитель (на платах Юрия) > Самодельные АС 851 по проекту Алексея Александрова

[xaldir]

Фото не могу прикрепить, вот ссылка
https://yadi.sk/i/nlNM_sFwSANwOQ
https://yadi.sk/i/qTYkVzUxYvd4HQ
https://yadi.sk/i/FiQzzCKnZtFHiQ

[Alex]

Отлично что все получилось! Поздравляю. А бокалы не звенят, когда громкость побольше

[xaldir]

На полную бас чувствуется, но он очень мягкий и приятный у Denon не было такого контроля баса, это заметила и супруга.
Спасибо Юрию и Alex !!!
Скажите стоит заказывать фильтр питания или лучше защиту от постоянки?

199,49 руб. 12%OFF | Фильтр мощности DYKB AC 110 В 220 В 6A, фильтр электропитания EMI, аудио фильтр мощности, очиститель мощности, плата шума для автомобильного усилителя динамика
https://a.aliexpress.com/_AOsvAd

Я так понимаю с хорошим ЦАПом будет ещё круче.

[maximf]

А как вам идея собрать в таком корпусе? не сильно большой? https://aliexpress.ru/item/400033242665 ... 1367366346

[Boatswain]

А как вам идея собрать в таком корпусе? не сильно большой?

На мой взгляд нормальный внутренний размер. Теснота тоже не в пользу в плане наводок.

[Jek001973]


И так во сколько вам обойдется это удовольствие, если будете собирать, как делел это я:

Платы можно купить лайт версию за 41$, основную за $60 или дождаться третьей версии за $125.
По покупке писать сюда
Для стерео плат нужно 2 шт.

Корпус покупал здесь он комплектуется переключателем входов и кнопкой включения. Цена $95
Блок питания 500 Вт на 48 Вольт покупал здесь цена $28,4
Разъемы на акустику 10 штук здесь $9,98
RCA 20 шт покупал здесь, но сейчас их нет в наличии цена $6,56
Регулятор громкости на 10 кОм здесь $11,19
Плата защиты две штуки здесь $16,37

По запчастям получается около $167 + версия плат на выбор. Можно очень сэкономить($95), если использовать свой корпус.

С платами версии 2_050 весь усилитель получается $287

Всем привет
Заказал 2 платы усилителя 2_052.
В связи с тем, что:
1) такого корпуса с переключателем каналов уже нет.
2) выявились некоторые особенности работы блока защиты АС, а также предложенными другими вариантами участниками форума.
3) и прочими наработками.
Предлагаю обновить (подкорректировать) автором актуальную конфигурацию компонентов УМ с ссылками.
Пусть даже это немного подвинет бюджет сборки.

[KiRiK]

И снова здравствуйте.

Наконец приехали блоки питания. Собрал "на фанерке" один канал, подкинул динамик.
Если запитывать усилитель от китайского блока питания, то есть шум в динамике. Попробовал запитать от двух ЛБП, шума нет.
Посмотрел осциллографом, на выходе БП пила.
В остальном все работает.
Есть какие-то варианты фильтрации питания? Или это косяк в БП?

p.s. вопрос к Alex. Вы в видео про Cerwin-Vega предлагали покидать музыку для прослушивания и тестирования. Это еще актуально? Я хотел бы на паре треков проверить некоторые моменты в плане НЧ, ВЧ и скатывания с кашу. Просто в Беларуси Cerwin-Vega нет, и, по всей видимости, не будет. Но за ~1200$ могут привезти. Так я и думаю, стоит ли оно того или искать что-то другое.

[maximf]

Если запитывать усилитель от китайского блока питания, то есть шум в динамике.

Вы какой блок питания покупали? Который здесь в рекомендованных? Или другой какой-то?

[KiRiK]

Вы какой блок питания покупали? Который здесь в рекомендованных? Или другой какой-то?

да, тот который тут предлагали. GHXAMP +-48В, 2шт.

[xaldir]

Я думаю что шумит так как нет земли, блок питания через ножки заземляется к корпусу, а у лбп такой проблемы нет.

Вот такими
https://images.app.goo.gl/DQph8vmqgAYbGJFc7

[Dysindich]

Думаю, не следует собачится, как и ...драматизировать ситуацию.
Да, есть весьма достойный продукт, но нет, условий , его поддержки. Ищем и найдем... (про китайские блоки, здесь уже писали).
Что самое интересное, я прошерстил европространство, на тот же вопрос.... И что бы вы , думали,? все тот же вид, но выглядит, как хрен сбоку.
Что самое смешное, так то, что - поставщики , все те же лица... Однако, сюда , они не решаются проталкивать халтуру с компонентами , хотя , принципиальные характеристики , не меняются, однако, за счет того что, китаец не стесняется игнорировать индивидуального заказчика, он - никогда не проигнорирует "солидный заказ" из мира, который "мир".
Короче, заказал кондеры, что , то же не просто, как оказалось , и явилось для меня новостью, поскольку, обычно на Моузере никогда не наблюдалось проблем с поиском современного продукта... Однако - что-то происходит в королевстве.... многое из того , что я хотел бы выбрать, на данный момент , только под заказ (со сроками исполнения до 9ти недель).
Однако, кондеры, я все же выбрал (из остаточного списка) и заказал. Даст это, не многое... принципиальную рахитичность ворованной схемотехники, это не позволит преодолеть, однако , по крайней мере - 250W с блока , заявленного в 600, это , вполне позволит снять...
Причем, это будет реальный предел для пассивной термоконвекции, причем - для лучшего уровня достижения....
Посему, наберемся немного терпения для достижения реализации истинного раскрытия всех возможностей блоков от Юрия, которые он скромно назвал, как - клон. Как только решим вопрос с питанием, вопрос клонирования отпадет смешным образом.

[MARK]

Привет всем .
Где купить их гото́вый такой усилитель? И раскачает он ломо колонки?
В идеале может ламповый подошёл бы но если хай энд то няхай будзе).
Может кто практиковал такое сочетание?

[Voenlet]

а однополярного качественного БП для усилителя Вам не попадалось? Вольт на 24...30 примерно

https://aliexpress.ru/item/32861192271. ... ce=admitad
Такой у меня питает FX-Audio FX-502SPRO. Добавил шунты на электролиты и после выхода дроссель и Ничикон электролит.
Звук преобразился, в сравнении с родным блоком питания.

Начал интересоваться clone nCore 2_050 и еще не понял с какими серийными аппаратами звук сравним? Но вопрос такого же характера к FX-Audio FX-502SPRO, который есть у меня и даже один раз включал, то насколько изменился звук? Это можно в сравнении? И сколько бы стоял этот доработанный БП у вас? Спасибо.

[Phun]

Друзья, привет. Дошел до этого форума с Ютюб канала. При сборке такого усилителя надо паять? Как считаете, человек без опыта в радио / электротехнике (я) сможет его собрать?

[Alex]

Привет, сможет. Там сложного нет

[Boatswain]

Друзья, привет. Дошел до этого форума с Ютюб канала. При сборке такого усилителя надо паять? Как считаете, человек без опыта в радио / электротехнике (я) сможет его собрать?

С какого ролика зашли?

Есть отличный ролик про сборку, как и сама тема ))

[Артём]

Всем доброго дня!

Возник вопрос по предлагаемому тут БП для усилител от GHXAMP. Судя по плате, одно из монтажных отверстий соединено с землей. Нужно ли электрическое соединение с корпусом усилителя блока питания через латунные ножки например?

И вдогонку второй вопрос. Соединяли ли вы землю входного сигнала с корпусом или нет?

[Sous]

На этот вопрос нет отднозначного ответа. У себя заземление на корпус через стойку на БП оставил.

[MARK]

так ли он хорош&- просветите без пантов, кaкого он клаcса А и Б или D? хотелось узнать больше чем в заголовке hi-end )

[Serg_dy]

Нужно ли электрическое соединение с корпусом усилителя блока питания через латунные ножки например?

И вдогонку второй вопрос. Соединяли ли вы землю входного сигнала с корпусом или нет?

Нужно различать защитное заземление импульсного БП и защитное экранирование входных цепей усилителя. Монтажное заземленное отверстие в импульсном БП предназначено для соединения этой точки с корпусом (неважно, это корпус самого БП - есть такие в корпусе, или металлический корпус усилителя) при этом цель одна - защита человека от поражения электрическим током в случае неисправности БП, пробое изоляции.
По второму вопросу неоднозначность ответа связана с явлением "блуждающих токов" которые появляются при нескольких контурах заземления (защитном, силовом, малосигнальном). В общем случае земля входного сигнала соединяется с общим проводом входной клеммы усилителя.

[Alex]

так ли он хорош&- просветите без пантов, кaкого он клаcса А и Б или D? хотелось узнать больше чем в заголовке hi-end )

Есть видео с тестами https://youtu.be/VILOjK-Sw30 посмотрите.

[MARK]

там таки ничего нет по моему вопросу
