Усилитель JLH 1969

[Ramirez10]

Лучше купить два имульсных бп и не мучаться с обмотками,мостом,кондерами, crc ,стабилизаторами(имхо).Цены на импульсники не большие.
[/quote]

почнемо з того, зо надійніше трансформатора ще нічого не придумали.
по друге. організувати гарне живлення для Худа не так вже й важко. достатньо зібрати активний фільтр, він же електронний дросель. він прекрасно давить пульсації.
щодо дорогих конденсаторів... постійно беру hitano 35в 10000мкф. для одного каналу цього достатньо. коштує 50-60 грн.

[Ramirez10]

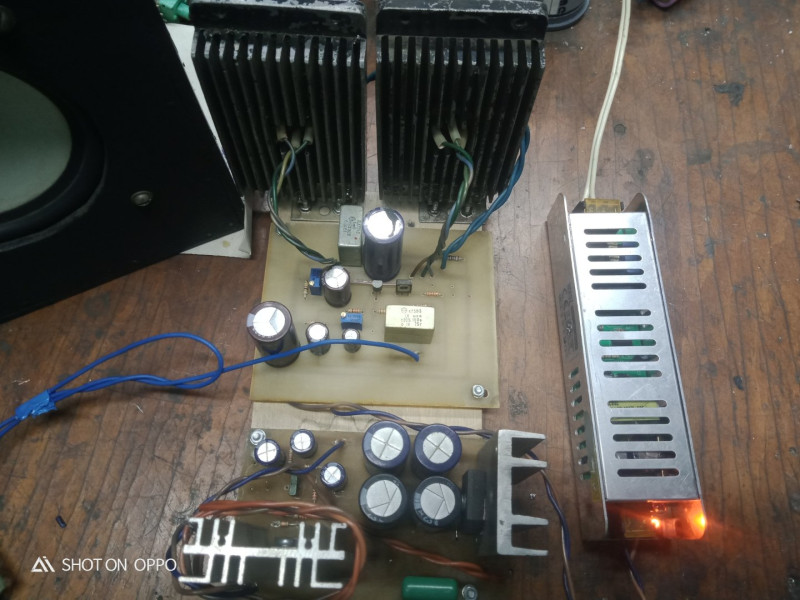

знову експериментую з Худом. зібрав на совкових транзисторах. кт3107+кт602бм+кт903.

зі звичайним трансформатором все як завжди добре.

вирішив спробувати імпульсники.
перероблений від компа- жах. свист і фон. нікуди не годиться.

а ось оце чудо для живлення світлодіодних стрічок показує чудові результати. щоправда трохи є гул в динаміку. ще не поборов.
підняв напругу до 19в. ледве теплий після години роботи.

[Dr.Somebody]

Ещё полочники Denon, доставшиеся по наследству, на тестер выдают 7,4 ома и 6,3 ома.

То, что вы меряли тестером называется сопротивление постоянному току, для акустики это ни о чем (там нет постоянного тока).
Посмотрите модель акустики и загуглите характеристики. Нас должен интересовать импеданс и чувствительность.
Импеданс - это полное сопротивление акустики (активное + реактивное) и обычно указывается минимальное значение (это важно для усилителя).
Чуствительность акустики - если ниже 92Дб, то Худ вам не подойдет, он ее попросту не раскачает.

[Dr.Somebody]

Нашел 2х25вольт, 4 Ампера. Нормально?

В принципе нормально. Напряжение питания будет 33...35В
Сделаете ток покоя 0,9...1,0 Ампер и будет супер.

[jazzz]

По итогу заказал пару импульсников. Теперь мучаюсь вопросом на какую нагрузку заказать платы. Колонки буду перебирать явно...

[koss707]

К каким платам прицеливаетесь? там есть выбор нагрузки 4-8 ом?

[jazzz]

С АлиЭкспресс мне пара посыло не пришло, так что может получиться впустую. На Авито торарищ один продает. Написано: 2 платы в сборе для усилителя класса А -- John Linsley-Hood 1969.
Без выходных транзисторов.
Платы рассчитаны для динамиков 8 ом
Рекомендуемое напряжение 27в ток 1,2А
Могу сделать для акустики 4, 6, 12, 16 ом
Платы собраны на новых качественных оригинальных деталях с отбором в пары всех радиодеталей.
Входные транзисторы - 2N2907A.(Diotec Semiconductor)
Предвыходные транзисторы - 2N3019.(CDIL)
Входной конденсатор 1.2 мкф
Выходной конденсатор 10000х35в
Резисторы, металлопленочные, металлооксидные (0,5вт, 1вт, 2вт) Vishay, Yageo
Есть печатные платы RC фильтра для класса А
Размер платы 95 х 90 мм
Все детали куплены в Чип Дипе.

[koss707]

Если всё устраивает(качество,цена) берите под свои АС.

[koss707]

Переделать под другую нагрузку дело 5 минут .

[koss707]

Походу Джон скрывал что это у них династия.

[Justas*]

Переделать под другую нагрузку дело 5 минут .

И как это делается?

[Essence]

А то вы не знаете как.


[Justas*]

Замена R1 и R2, для установки нужного тока покоя под определённое напряжение?
Так в китайской плате для этих целей стоит построечный резистор.
Вообще, усилитель рассчитанный под нагрузку 8 Ом, прекрасно работает на 4 и даже на 2 Ом.
Главное не вваливать ему мощности, чтобы не превысить Total Device Dissipation и Collector Current выходных транзисторов.
А ток покоя под определённые транзисторы и напряжение, лучше подбирать не по таблице, а по минимуму THD.

[koss707]

Все верно ,только где написано что там китайская плата (с подстроечниками), а не какого-то там кулибина.

[koss707]

Там написано вроде как прям заточена под 8 ом и может переделать что наводит на мысль что подстроечников там нет.

[Ramirez10]

Там написано вроде как прям заточена под 8 ом и может переделать что наводит на мысль что подстроечников там нет

VR2 якраз і регулює струм спокою. я збирав і на 8 і на 4 ом. відповідно й динаміки підключав чотирьох та восьмиомні при чому до обох варіантів. все працює нормально нічого не горить і не перегрівається.
струм спокою в нього росте їіба що коли прогрівається радіатор. потім, хвилин серез 20 аін зупиняється і там вже все одно, що і як грає та який рівень гучності.

[Justas*]

Ну если плата самодел, по оригинальной схеме, то да, нужно резисторы перепаивать.
Чтобы таких вопросов не возникало, нужно прилагать ссылку на изделие.

[koss707]

Конечно, лучше видеть предмет разговора.Удивился когда встал вопрос выбора нагрузки.

[Essence]


Плата с Китая, пример неправильной разводки платы и монтажа схемы, тем более актуально сейчас при применении высокочастотных транзисторов. Вот что пишет Худ через год в 1970 году в журнале Wireless Word:

Недавние измерения этого усилителя показали, что ширина полосы усиления и мощности этой конструкции с использованием схемы компонентов, показанной на странице 152 вашего апрельского выпуска 1969 года, шире, чем указано на рис. 4 и 5 статьи. Кажущееся падение усиления за пределы примерно 100 кГц было, по сути, из-за недостатков в измерительном устройстве, и измерения, выполненные с помощью более совершенного оборудования, показывают, что точки –3 дБ для усиления напряжения выше 1,5 МГц, хотя выходная мощность падает за пределы 200 кГц.

Поскольку выход находится в фазе с входом, необходимо следить за тем, чтобы выходные провода и выходной конденсатор не находились близко ко входу. (2-дюймового расстояния будет достаточно для проводов нормальной длины.) Однако следует отметить еще один момент. Если емкостная нагрузка подключена короткими проводами между выходом и линией заземления рядом с входным соединением, потенциал, развивающийся вдоль линии заземления из-за ее индуктивности, может вызвать синфазный сигнал и, таким образом, вызвать нестабильность в МГц. область, край. Чтобы избежать этой возможности, рекомендуется, чтобы заземляющий вывод к клемме громкоговорителя был возвращен к линии заземления в той же точке, что и эмиттер Tr1. Включение малой дроссельной заслонки (25 витков 26-28 swg)

На практике, с предлагаемыми компонентами и компоновкой, индуктивность обычного соединительного провода громкоговорителя от 12 до 18 дюймов (или более) предотвращает нестабильность при емкостных нагрузках, так что это должно представлять только академический интерес.

В качестве альтернативы можно уменьшить ВЧ-характеристику, чтобы обеспечить плавный спад на 6 Дб за пределами 50кГц, что устраняет большую часть необходимости осторожности при компоновке компонентов без ущерба для гармонических искажений в слышимом диапазоне и без ккакого-либо слышимого изменения производительности - путем подключения конденсатора емкостью 1000 пФ между коллектором Tr3 и эмиттером Tr4, а 1000 пФ последовательно при 100 Ом между коллектором Tr4 и землей и 0,01 мФ последовательно с 8-10 Ом между выходом (Х) и землей. (Следует отметить что либо все эти компоненты должны быть добавлены, либо не должны быть добавлены вообще, они не являются альтернативой)ю Если РЧ-характеристика снижается таким образом, использование последовательного РЧ-дросселя будет ненужным.

Также была проведена серия измерений с использованием конструкции усилителя, точно такой, как описано в статье (без ВЧ дросселей или других модификаций), для определения формы волны напряжения, создаваемого фактически через громкоговоритель, с прямоугольной формой волны на входе в усилитель. На практике было обнаружено, что при использовании нескольких различных систем громкоговорителей форма выходного сигнала практически идентична форме волны, полученной с эквивалентной резистивной нагрузкой, фотографии которой были воспроизведены в апрельском номере. Фактически, открытие того, что хорошая прямоугольная волна воспроизводится до предела 1 МГц используемого генератора, вызвало переоценку ВЧ-характеристики усилителя. Отсутствие каких-либо перерегулирований или значительного звона также является подтверждением стабильности усилителя в практических условиях.
Корреспондент сообщил, что эта конструкция была успешно повышена до 15 Вт при нагрузке 15 Ом, чтобы обеспечить прямую мощность,
эквивалентную усилителю Williamson, с использованием выходных транзисторов 2N3055 с питанием 43 В (1,1 А на канал). , и радиаторы
большего размера. Казалось бы, нет веской причины, по которой это нельзя было бы сделать с использованием MJ481.

Перевод мой кривой но суть понятна.


[m-shara]

Кто знает, подскажите, каким резистором не этой плате можно поднять напряжение с 24 до 27 В. И будет ли стабильным такое увеличение?

[Justas*]

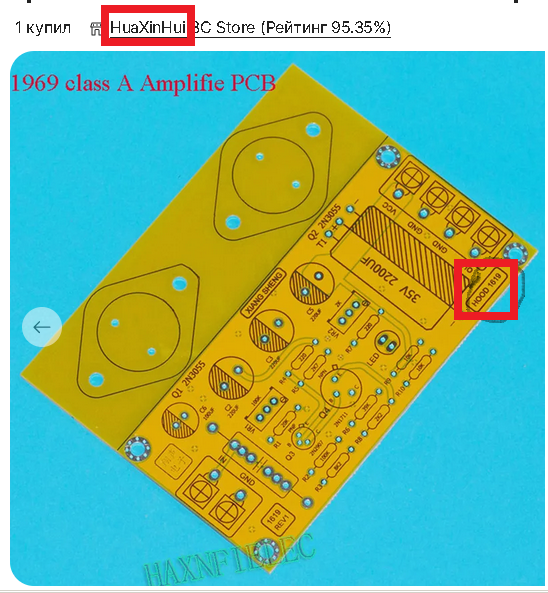

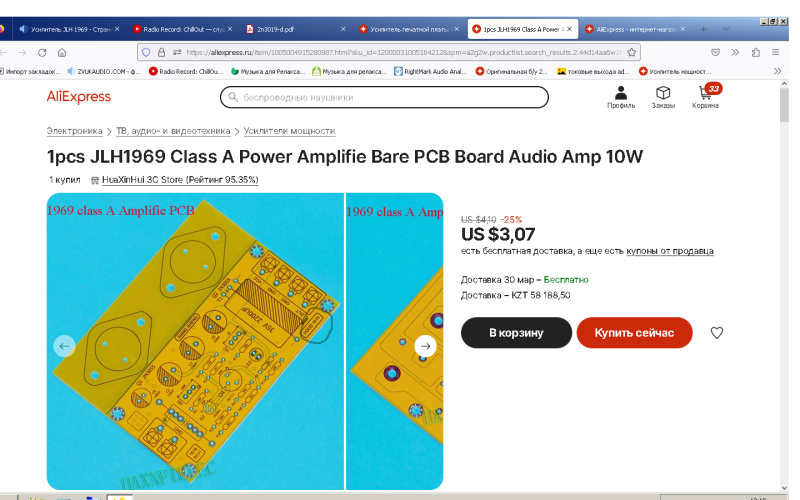

Безымянный.png Походу Джон скрывал что это у них династия.

Он так стесняется фамилии своего китайского предка из 1619г, что даже поменял её с Hui на Hood

[koss707]

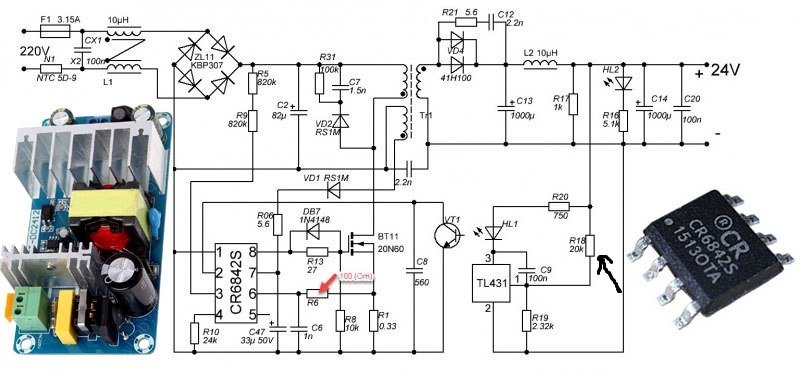

Кто знает, подскажите, каким резистором не этой плате можно поднять напряжение с 24 до 27 В.

Ищите резистор обратной связи с плюса на управляющий вывод tl431и увеличивайте.Стабилизация будет такая же.такие схемы однотипные.

[koss707]


[m-shara]

Спасибо, нашел. На моем R24 20k.
PS:
Поставил сопротивления по 22,9кОм и получил 27,1В.

[Dr.Somebody]

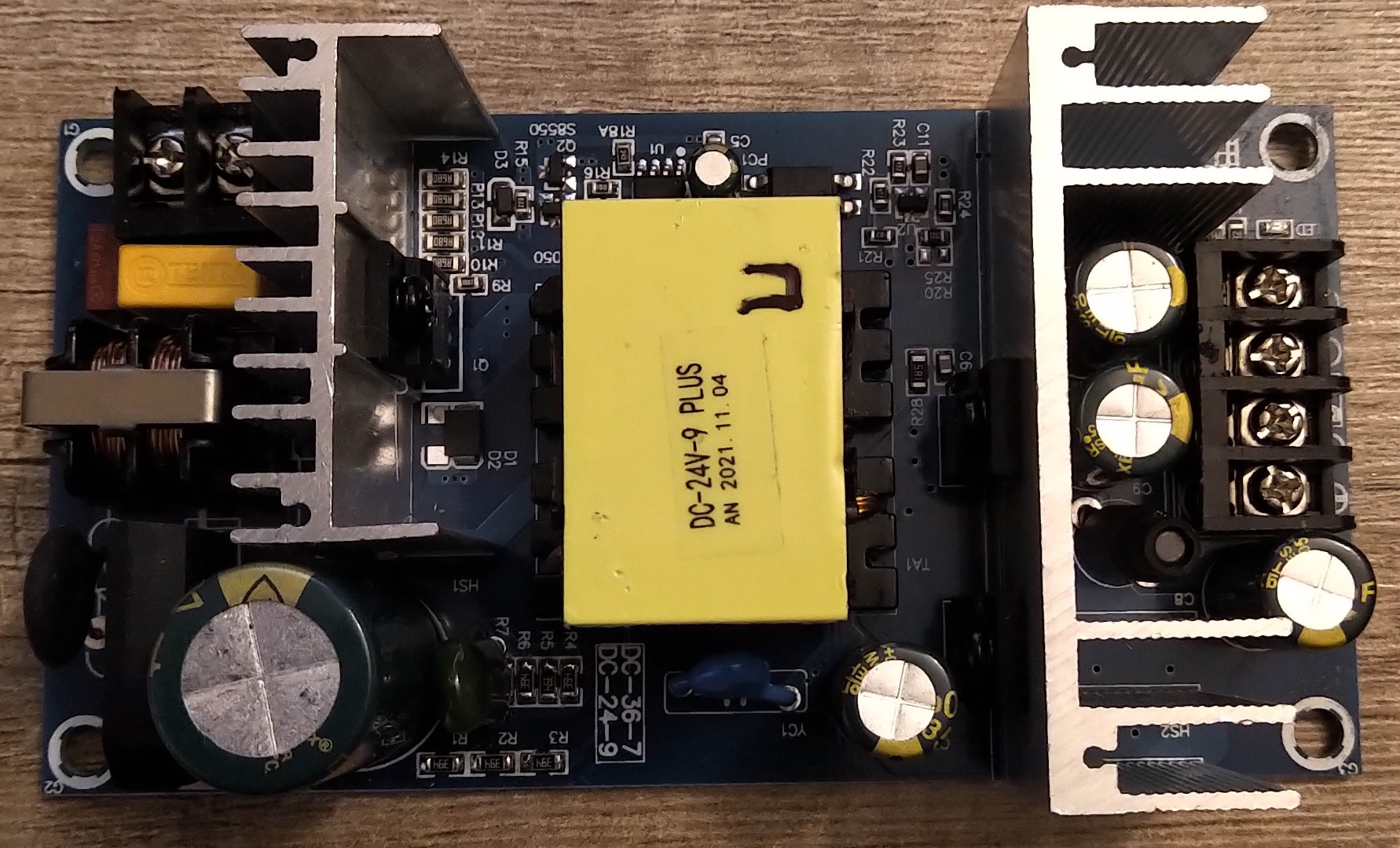

Кто знает, подскажите, каким резистором не этой плате можно поднять напряжение с 24 до 27 В. И будет ли стабильным такое увеличение?IMG_20230211_0947411.jpg

Откройте секрет, зачем вам такой мощный БП для Худа? 9 Ампер +

[Dr.Somebody]

Нашел идеальный ИИП для Худа.

RPS-65 — це високонадійне медичне джерело живлення типу зеленої друкованої плати потужністю 65 Вт із високою щільністю потужності на площі 3 дюйми на 2 дюйми. Він приймає 80~264 В змінного струму та пропонує різні вихідні напруги від 3,3 В до 48 В. Ефективність роботи зросла до 91%, а надзвичайно низьке споживання електроенергії без навантаження нижче 0,1 Вт. RPS-65 можна використовувати для проектування систем класу II (без FG). Надзвичайно низький струм витоку становить менше 100 мкА. Крім того, він відповідає міжнародним медичним нормам (2* MOPP) і EMC BS EN/EN55011, ідеально підходить для всіх типів медичного обладнання з рейтингом BF «контакт з пацієнтом».

https://www.aliexpress.com/item/1005004 ... 4itemAdapt

[Adam]

....«контакт з пацієнтом».

О! Це нам підходить .

[koss707]

Кто знает, подскажите, каким резистором не этой плате можно поднять напряжение с 24 до 27 В. И будет ли стабильным такое увеличение?IMG_20230211_0947411.jpg

Откройте секрет, зачем вам такой мощный БП для Худа? 9 Ампер +

Какой больше нагреется 200вт или 65 Вт под нагрузкой без принудительного охлаждения?Вот и весь секрет.В корпусе худа и так не прохладно.Другое дело качество это да, нужно менять дроссель и кондеры они там полное г-но..

[m-shara]

Кто знает, подскажите, каким резистором не этой плате можно поднять напряжение с 24 до 27 В. И будет ли стабильным такое увеличение?IMG_20230211_0947411.jpg

Откройте секрет, зачем вам такой мощный БП для Худа? 9 Ампер +

Он холодный под нагрузкой. Реально он равен 6-ти амп-му, а стоил на 11 сентов дороже. Детали тоже соотвественно на большие токи и напряжения. Больше емкость электролитов. В случае чего - можно оба канала посадить на один БП.

[m-shara]

Нашел идеальный ИИП для Худа.
RPS-65 — це високонадійне медичне джерело живлення типу зеленої друкованої плати потужністю 65 Вт із високою щільністю потужності на площі 3 дюйми на 2 дюйми. Він приймає 80~264 В змінного струму та пропонує різні вихідні напруги від 3,3 В до 48 В. Ефективність роботи зросла до 91%, а надзвичайно низьке споживання електроенергії без навантаження нижче 0,1 Вт. RPS-65 можна використовувати для проектування систем класу II (без FG). Надзвичайно низький струм витоку становить менше 100 мкА. Крім того, він відповідає міжнародним медичним нормам (2* MOPP) і EMC BS EN/EN55011, ідеально підходить для всіх типів медичного обладнання з рейтингом BF «контакт з пацієнтом».
https://www.aliexpress.com/item/1005004 ... 4itemAdapt

Ну "щільність " там така що комар носа не вткне. А за ці гроші я купив два по 90Вт, і "контактувати їм з паціентом" зовсім не треба.
