Маломощный усилитель для фонового звучания.

[Alex]


Тестируем белую LM4863(оригинал) и замеряем мощность, нагружено оба канала. Нагрузка 4Ом, питание 5 Вольт.

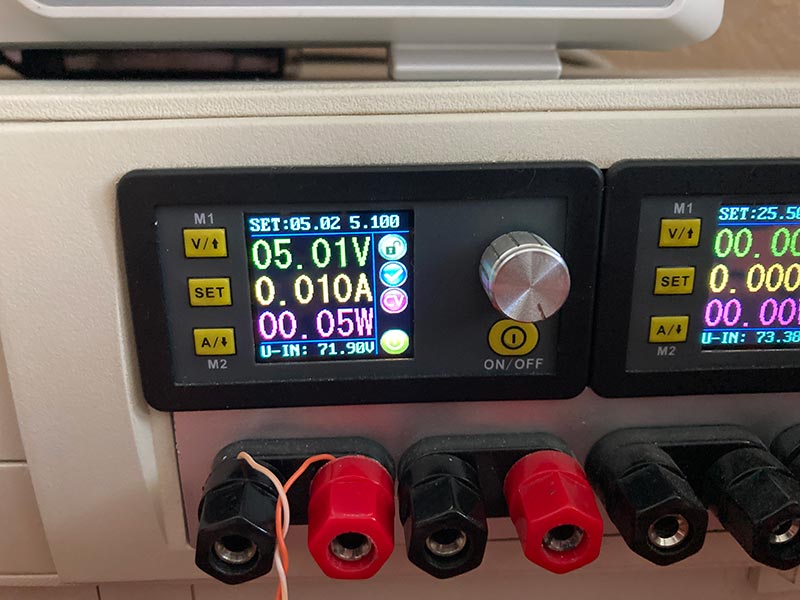

Потребление с покое


Максимальная мощность 2.1 Вт


Потребление на максимальной мощности.

[Alex]

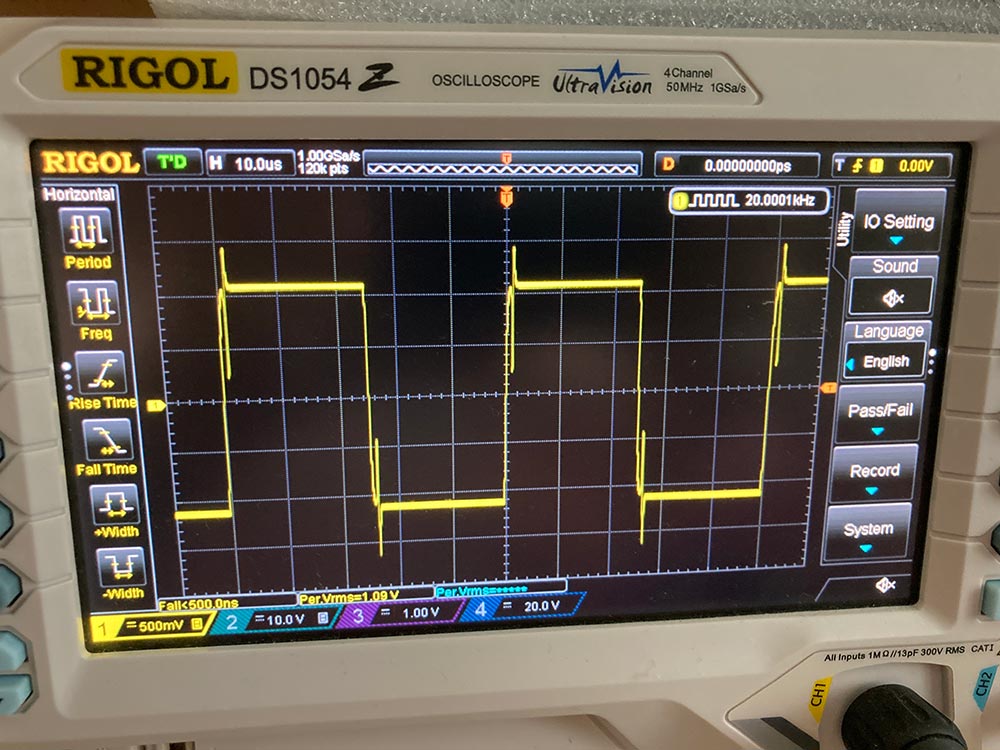

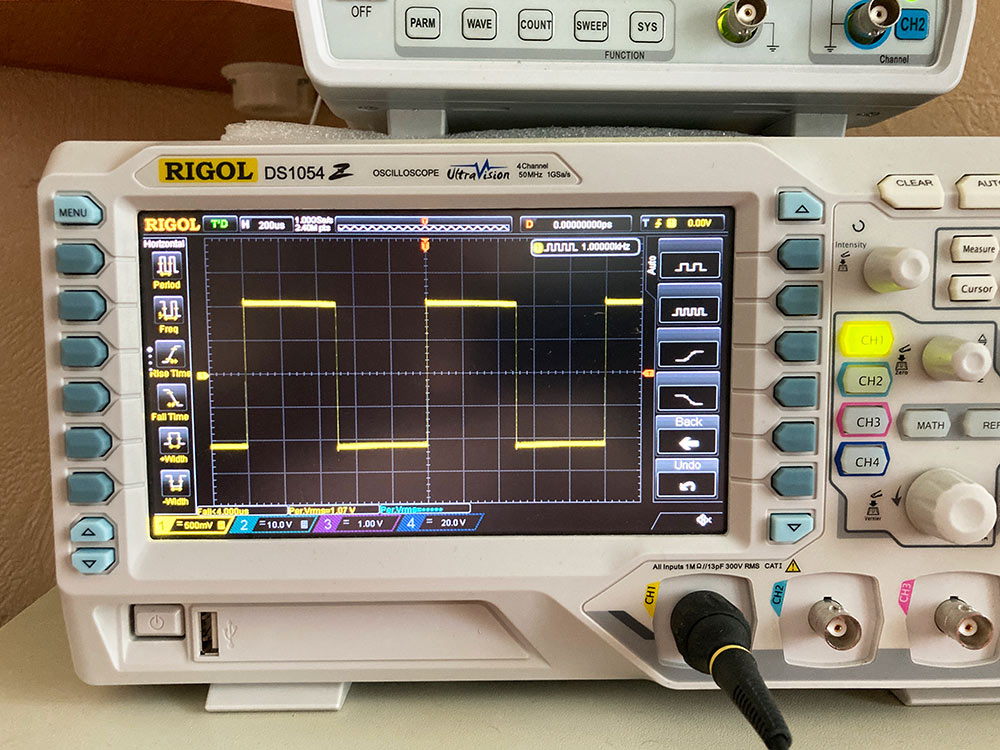

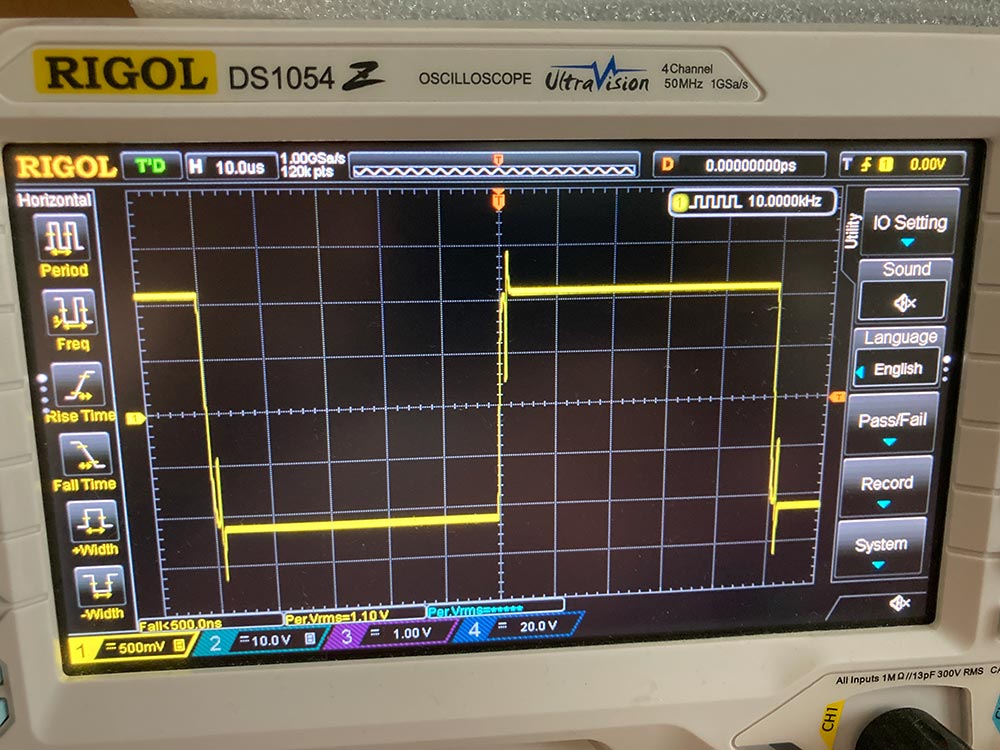

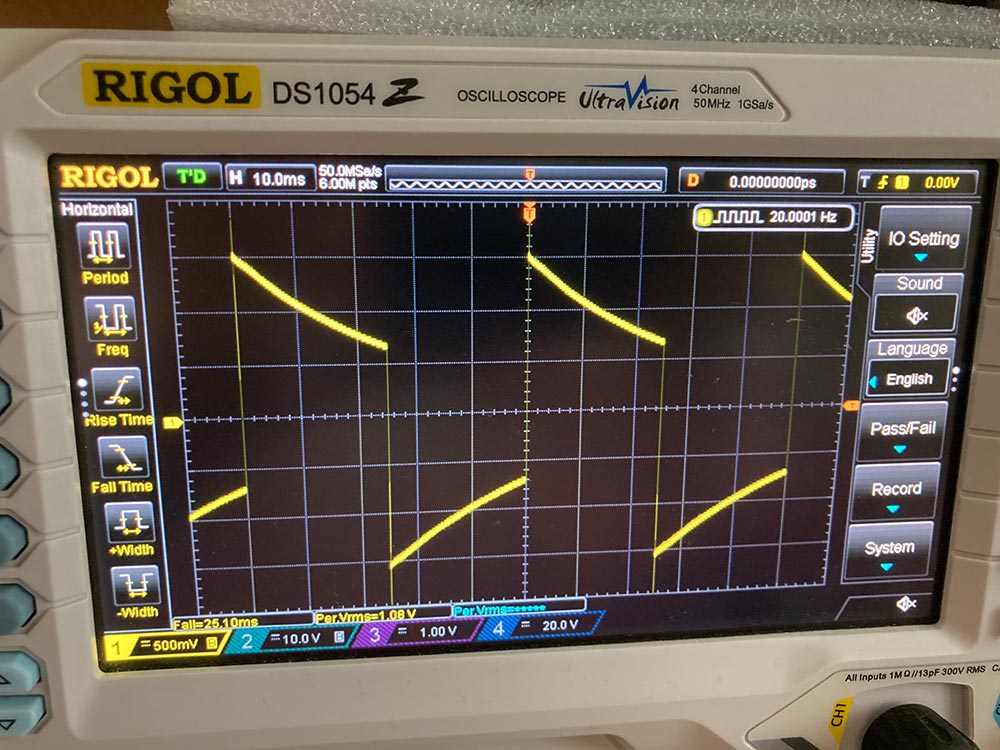

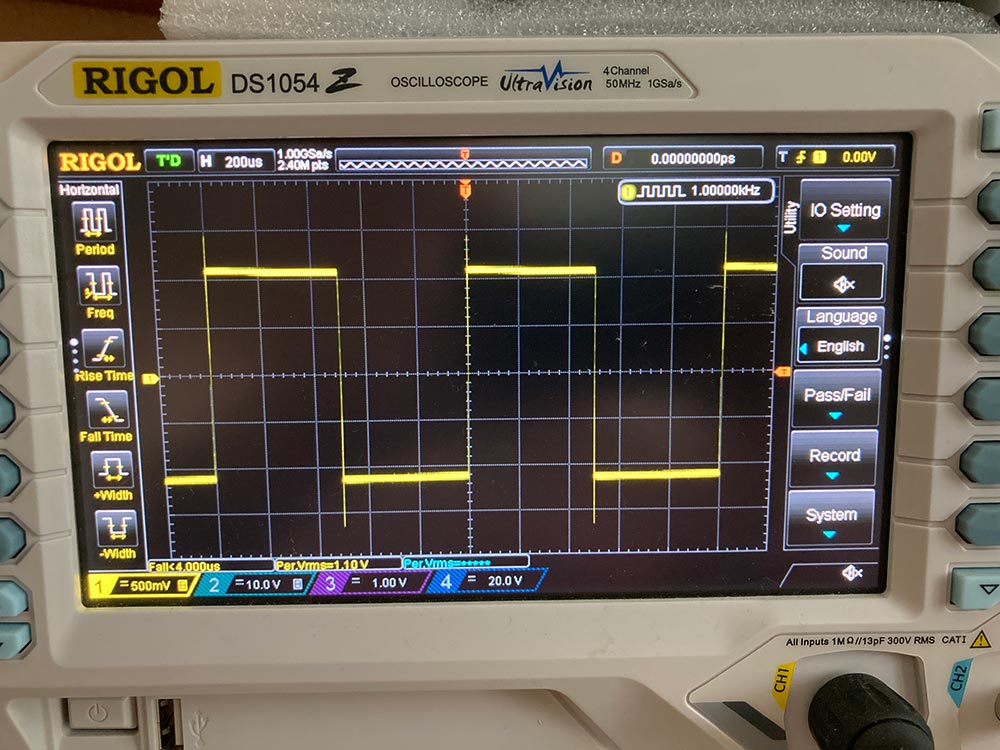

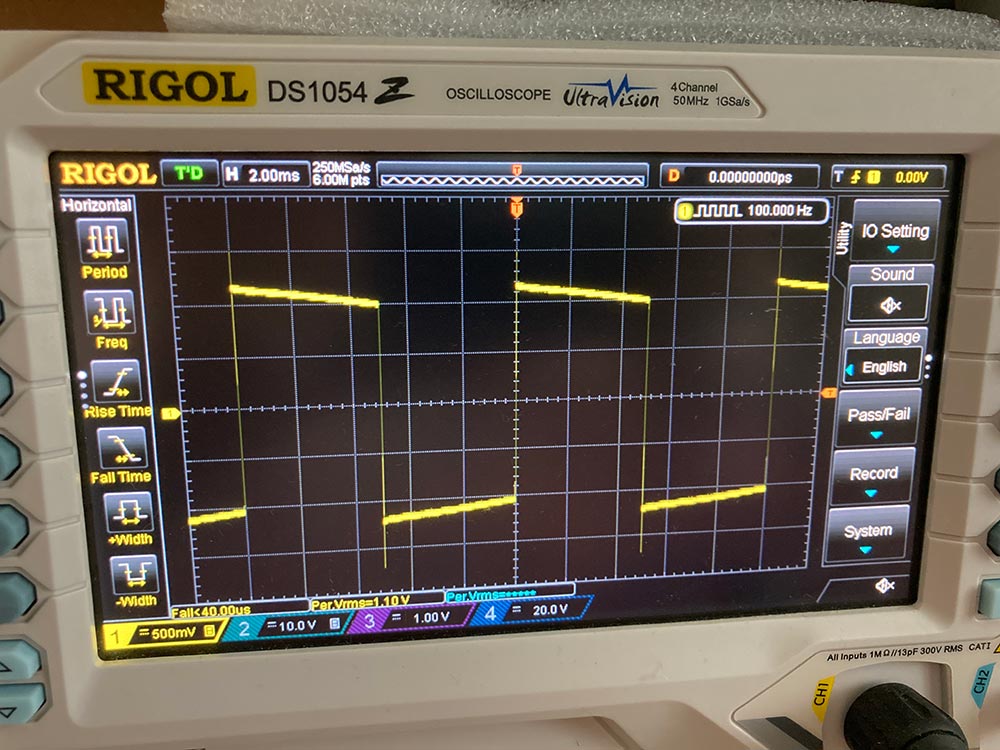

Тестируем белую LM4863 (оригинал) и смотрим меандр. Нагрузка 4Ом, питание 5 Вольт.







[Lektor]

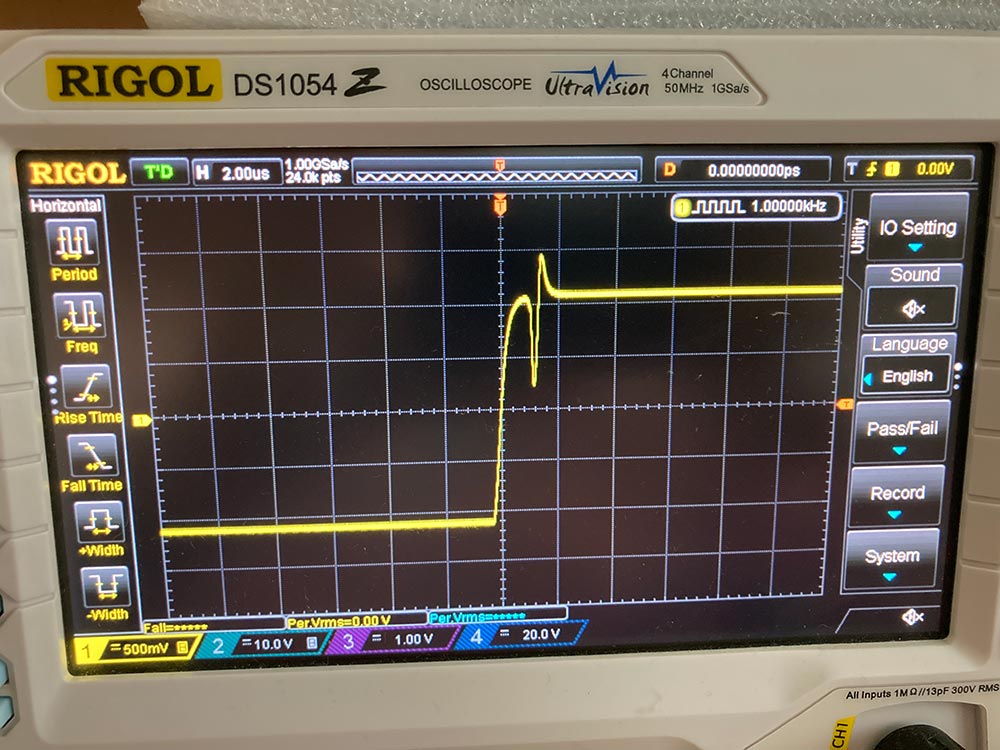

Меандр позванивает, но это меандр.
А так, очень даже ничего.

[Alex]

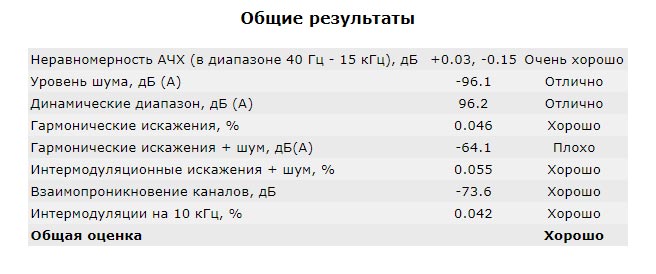

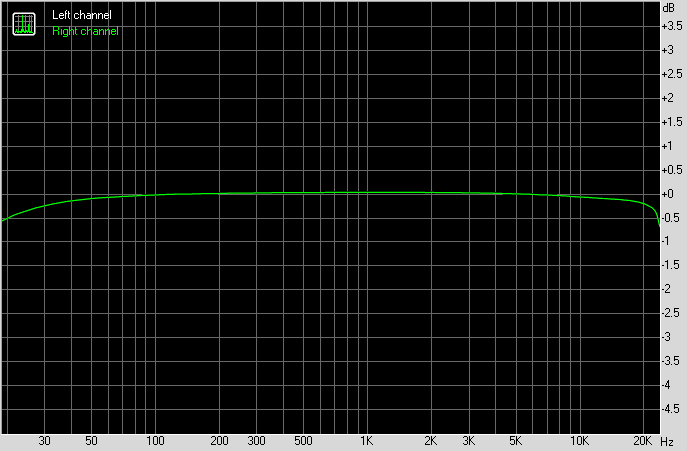

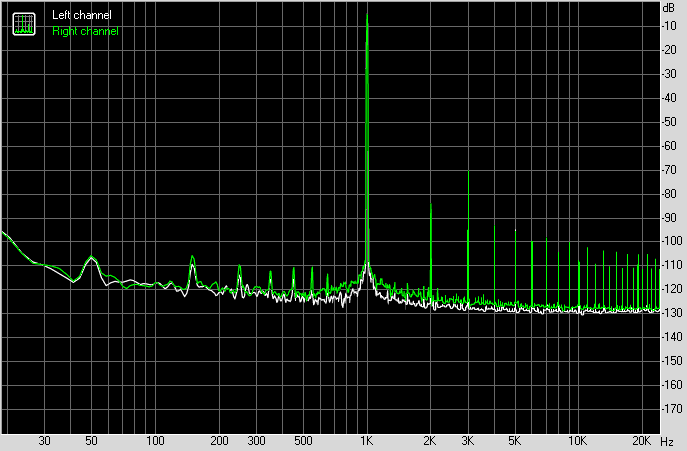

Тестируем белую LM4863 (оригинал) АЧХ, искажения . Нагрузка 4Ом, питание 5 Вольт. Мощность 1 Вт.




[Carwizard]

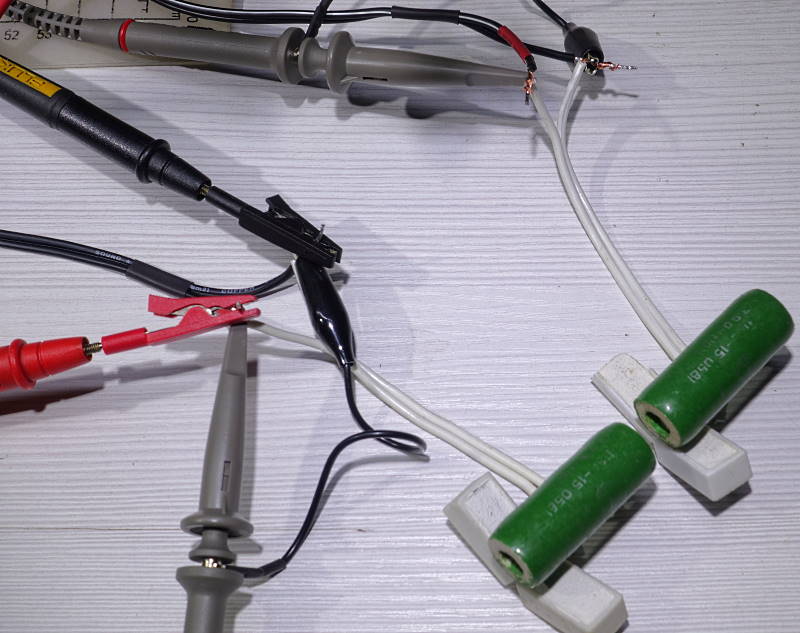

Собрал сразу два одинаковых эквивалента нагрузки. Зелёные ПЭВ по 3,75 Ом + параллельная пара керамики по 0,5 Ом.
В сумме дало искомые 4,0 Ом. Нагрузил сразу оба канала:

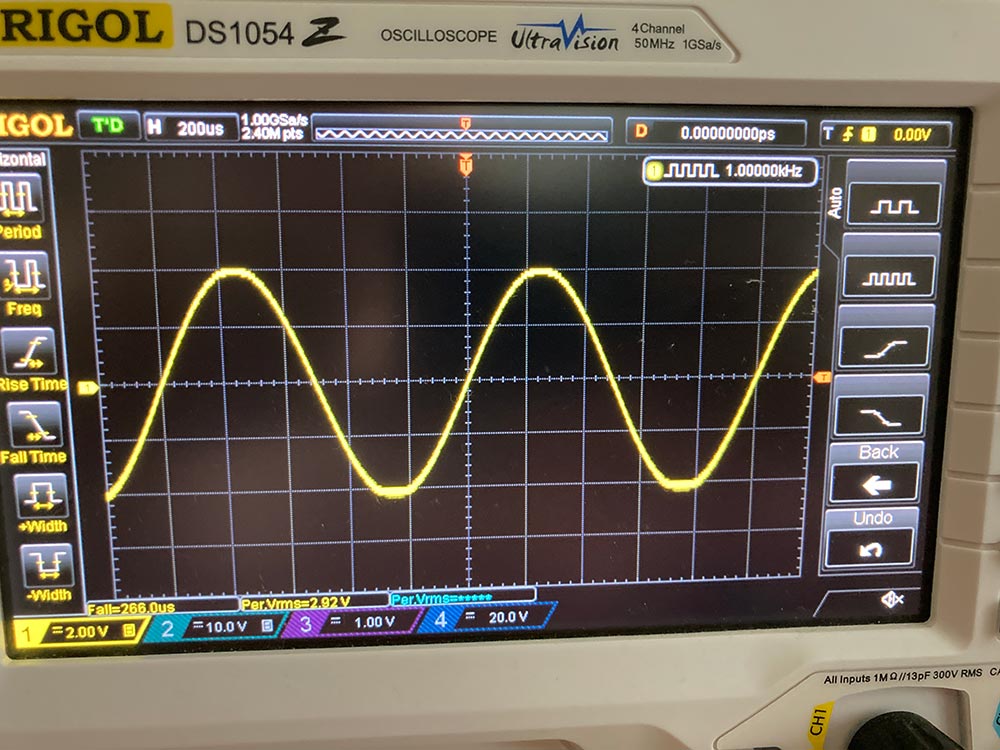

С генераторов увеличивал синус до начала клиппирования на нагрузке. Получил чистый размах 5,8 В, амплитуда соответственно 2,9 В. Среднеквадратичное напряжение (True RMS) Fluke намерял как и ожидалось по 2,05 В на канал, то есть ровно столько же, как если амплитуду помножить на 0,707.


Клиппирование начиналось при напряжении с генератора примерно в 3,15 В, соответственно прибрал до 3 В:


Мощность можно измерить тремя путями: трушно эРМээСную (среднеквадратическую) по 1,02 Вт на канал, или амплитудную по 2,1 Вт на канал, или вообще муз-пиковую, если отсчитывать по размаху синуса.

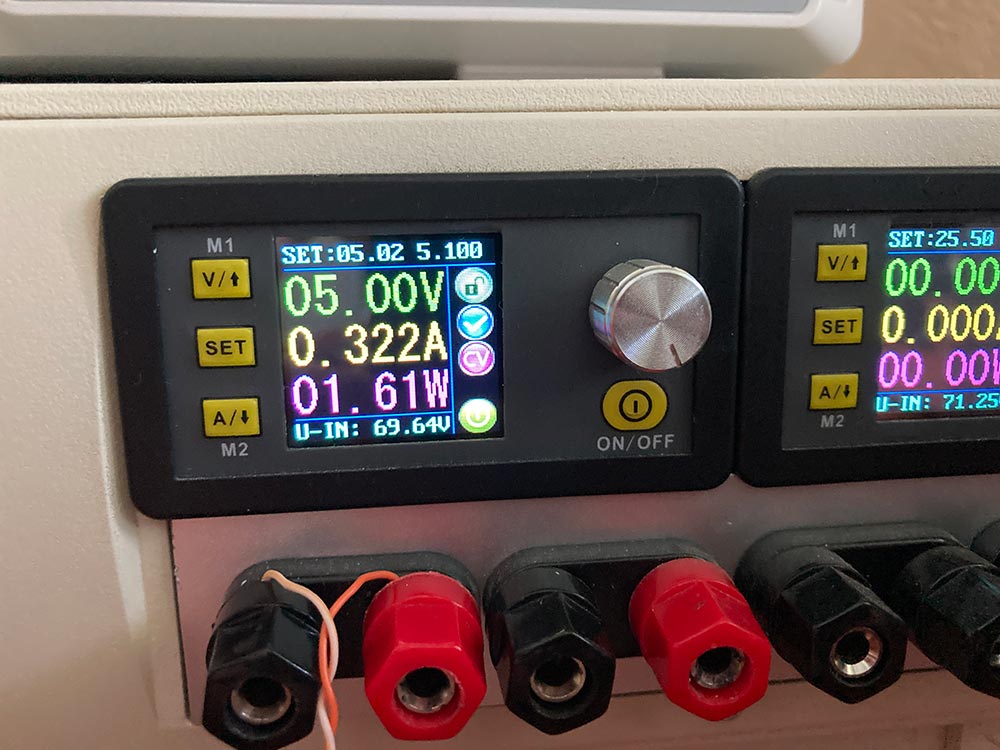

Питание с лабораторника подал в точности как и было у штатного источника: 5,23 В. Суммарное потребление выросло до 0,97 А.
При таком режиме за пару минуток резюки нагрузки нагрелись до 45‘С, а микруха до сотни с лишним градусов. Встроенная защита каждые 3 сек выключала питание, что хорошо было заметно по прыгающей осциллограмме и по обнулению амперметра на Б/П.

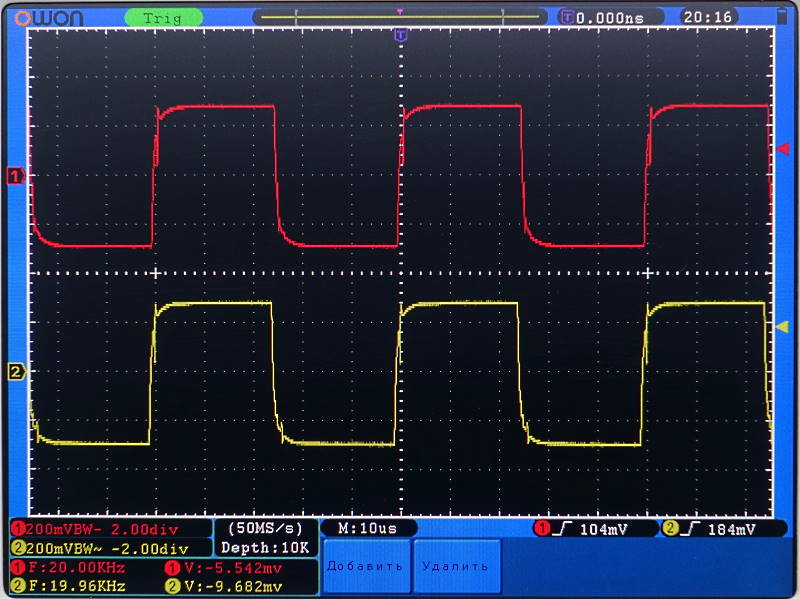

[Carwizard]

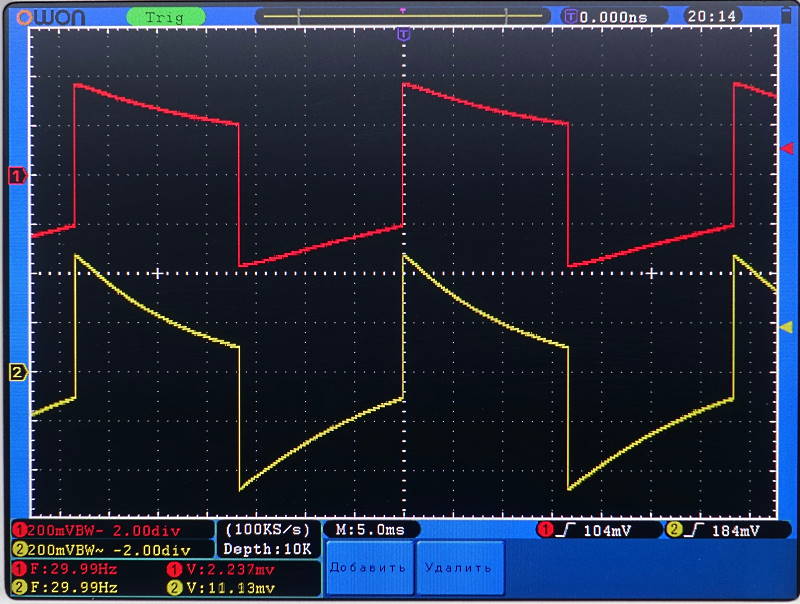

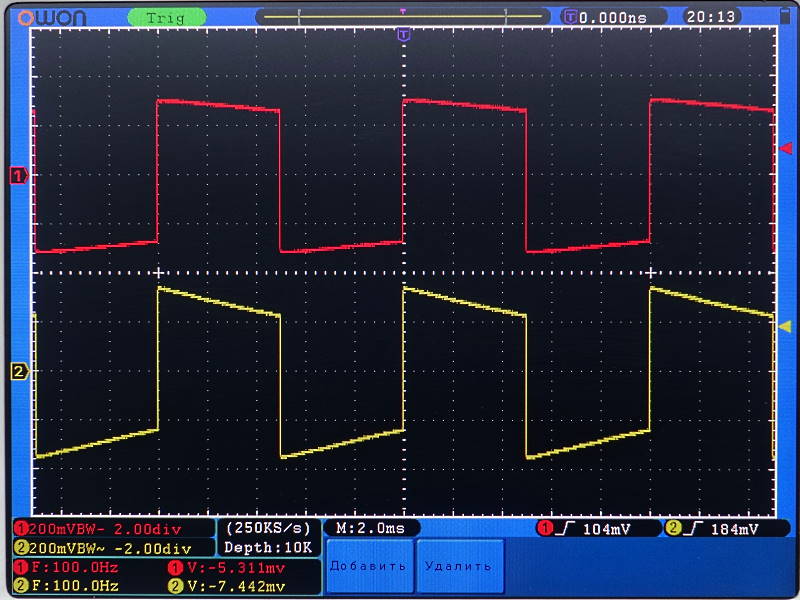

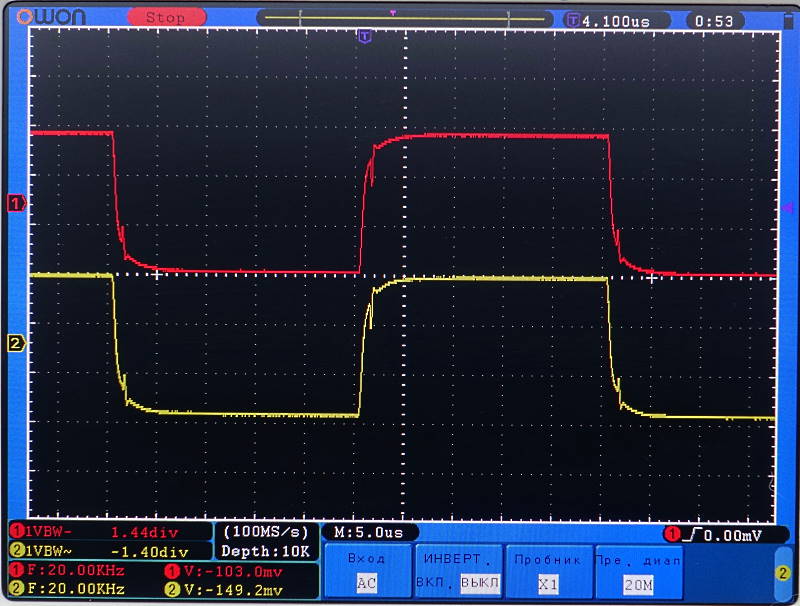

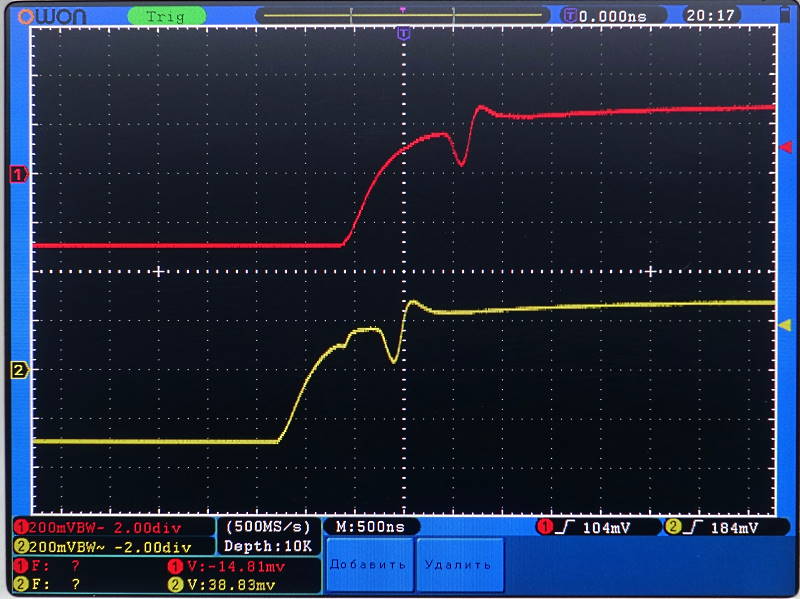

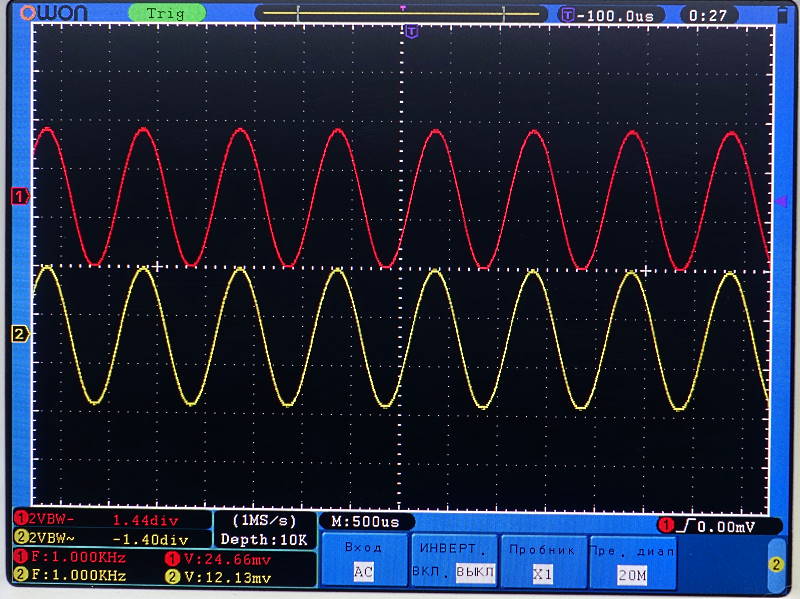

При небольшой амплитуде входного меандра, жёлтый канал почему то больше валил сигнал., чем красный. Возможно по причине немного разных входных RC цепей. Вряд ли одновременно выращенные усилки на одном кристалле, могли бы получится настолько разными.

[Carwizard]




[Carwizard]

Слегка барабаня пальцами по столу, случайно заметил подёргивание сигнала в ослике, странно. Посики привели к трабловой точке. На слух вообще не заметно, видимо встроенные электролиты успевали подпитать усилки во время кратковременных пропадений входного питания от штатного источника.

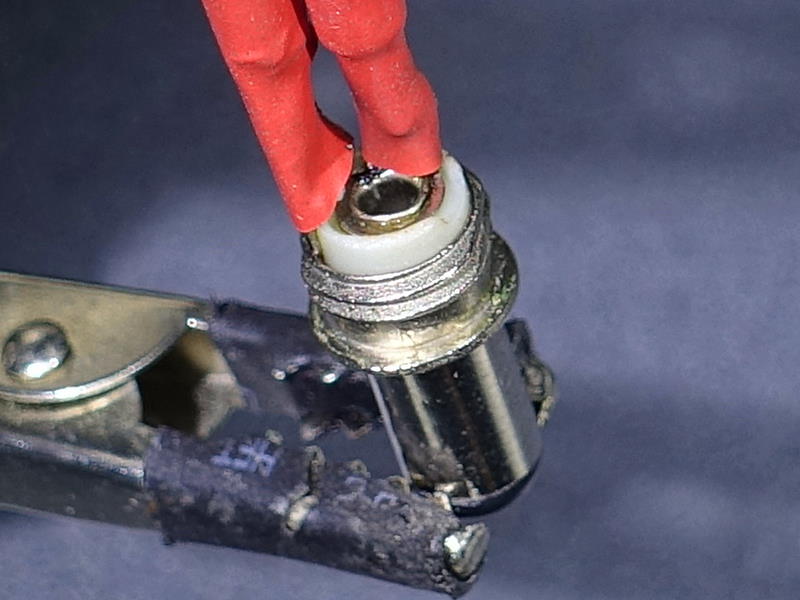

Оказалось, во входной питающем разъёме "сопли", которые луноликие братишки по разуму там не довальцевали. Ламелька плюса выглядящая шайбой, была плохо привальцована к центральной трубке в разъёме и легко проворачивалась, создавая искрообразование и короткие отключения. Кроме плохого плюса, так же заделка минусовой ламели не блестала надёжностью.
В общем пришлось керном на наковаленке развальцевать плюс и закернить минус к резьбе.
Автору рекомендуется сменить поставщика таких разъёмов, на подводимом к усилку кабеле питания.


З.Ы.
Странно, что местное хранилище картинок, столь сильно их замылило, хотя я каждую откропил и отресайзел в редакторе, каждая была очень резкая. А тут выглядит всё жутким обмылком. Значит надо юзать стрононние картинко-хранилища.

[Carwizard]

Решил борзануть и поглумиться над микрухой сабжевого мини-усилочка, подвергнув её недокументированному и вообще некорректному подключению нагрузки. Как рекомендовано в даташите, наушники надо цеплять через последовательные электролиты и объединять общий вход на массе. Я же сделал наоборот, вообще без кондёров и без массы. Тупо соединив вместе оба минуса для колонок, сразу поимел подскачившее потребление до 50 мА и небольшой разогрев чипа без сигнала на входе. Соответственно входА каналов наушников, подцепил напрямки к плюсам выходов половинок усилков. Без делителей, без конёров, без массы. И несказанно удивился от как бы немного "бархатного" и чистого звука. Аж залип на 4 часа в этих ушах: Sennheiser HD-595, с измеренным импендансом по 58 Ом на канал. На 1/3 громкости разгоняются очень хорошо, и остаётся довольно большой запас.
Вид наушников - мониторные
Частота воспроизведения 12 - 38500 Гц
Импеданс 50 Ом
Чувствительность 112 дБ
Максимальная мощность 500 мВт

Почему при замыкании обеих минусов подрос ток - пока не понятно. Но нагрев микрухи до 50-60°С даже без сигнала на входе, сильно напомнило как будто бы переключились в класс "А".
И нафига спрашивается мутить какие-то ещё там усилки для ушей, если вполне можно заюзать такой вот усилочек.
Охото сделать наладонный "Хай-Эндик", как бы добавить в крышечку усилочка пару стрелочных индикаториков и разъём 6,3мм для больших "ушей".

[Alex]

Внезапно усилитель превращается в усилитель для наушников!
Кстати акустику мою Heco раскачивает нормально.

[Alex]

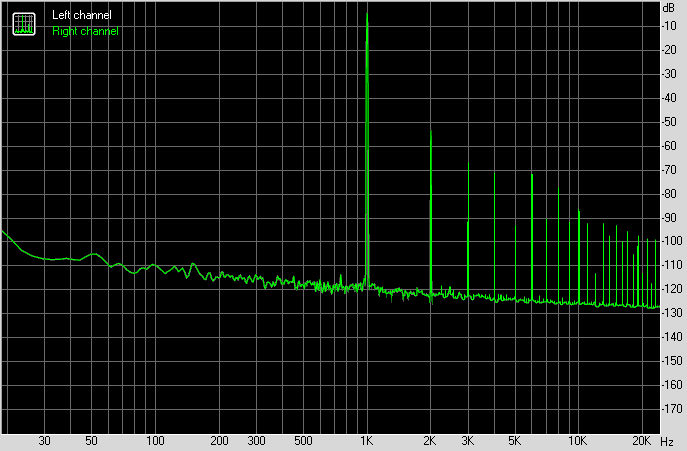

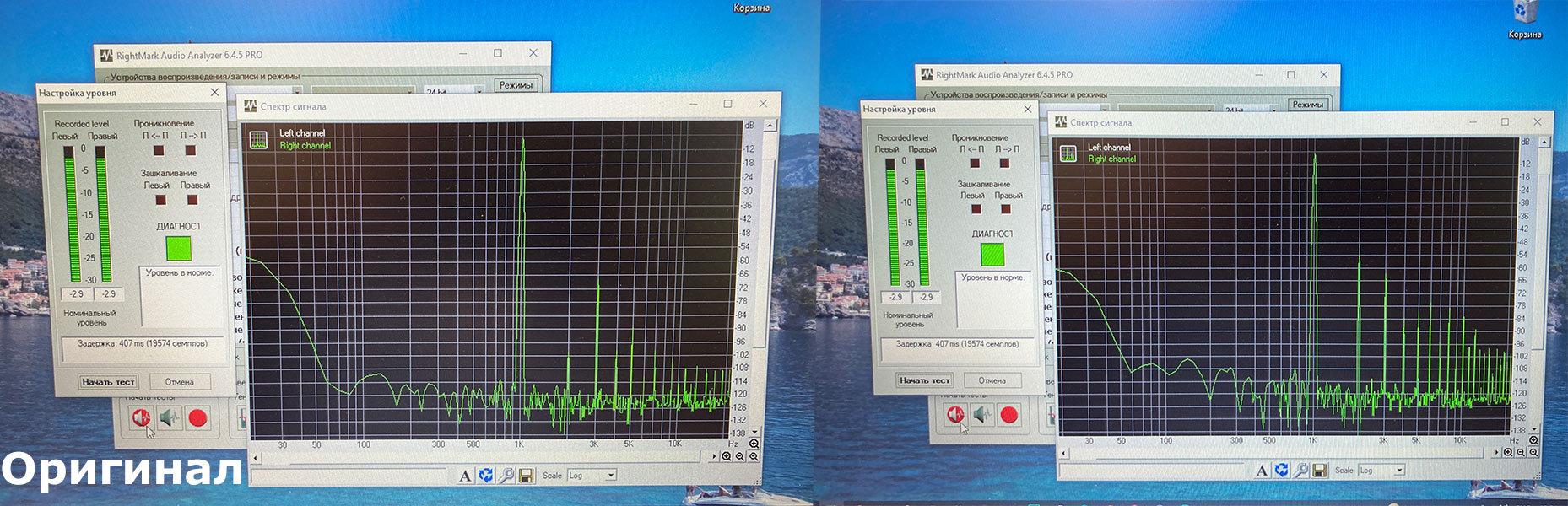

Кстати китайская микросхема(черная) показала хороший меандр, а вот по гармоническим искажениям хуже, но там 2 гармоника больше и она может перекрывать остальные.

Гармонические искажения, % 0.361





[Sid]

При небольшой амплитуде входного меандра, жёлтый канал почему то больше валил сигнал., чем красный. Возможно по причине немного разных входных RC цепей. Вряд ли одновременно выращенные усилки на одном кристалле, могли бы получится настолько разными.

Да, интересно... Я подбираю все элементы в пары с точностью, которую мне позволяют мои приборы. Прохожусь по всем позициям, подбирая диоды на входе, чтобы падение напряжения на обеих каналах было одинаковым, конденсаторы - тоже в пары, входные резисторы и резисторы обратной связи выбираются с точностью 0,1%. Использую мультиметр RANGE RE209D + VC9805, для измерения ёмкостей - LC-метр MASTECH MY6243 и китайскую приблуду, называемой "тестером транзисторов". Поскольку основная задача - подборка в пары, то, с учётом повторяемости, вполне годится для данных целей. Так что тут всё должно быть более-менее. Ну и, в конце-концов, это же не Hi End усилитель. Думаю, глядя на результаты измерений, пятёрку с минусом миниусилок заслуживает, учитывая его цену конечно-же...

[Sid]

Автору рекомендуется сменить поставщика таких разъёмов, на подводимом к усилку кабеле питания.

Учтём! Покупал, кстати, не в Китае (что, естественно, ничего не гарантирует) - там (на Али), как я выяснил из комментариев, на эти разъёмы много жалоб, но в основном они касаются плотности контактов - то практически не держатся, то штекер фиг засунешь, хотя везде "5,5/2,1". Но самое фиговое то, что если даже ты и купил удачную партию, то это именно "удачная партия" - в следующий раз у того же продавца может оказаться полнейшая лажа. Короче, повторяемость низкая - лотерея.

[Alex]

Тут даже за идею можно пятерочку поставить А по усилку мне кажется его можно ещё оптимизировать для красивой картинки.

[Sid]

Как это "оптимизировать"? Точнее, что?

[Alex]

Ну там на разъем питания жаловались, шнурочки, такое по мелочи. И я бы еще туда блутуз прикрутил и возможность подключения наушников.
Я кстати свои подключу послушаю, правда не варварским способом, как Carwizard

[Carwizard]

Я кстати свои подключу послушаю, правда не варварским способом, как Carwizard

Тогда вы не получите "волшебных пузырьков", то есть того "бархатистого" звучания и термонагрева типа класса "А".

[Alex]

Тогда с кнопкой! клас АБ и W38! переключай и выбирай

[Sid]

Ну там на разъем питания жаловались, шнурочки, такое по мелочи. И я бы еще туда блутуз прикрутил и возможность подключения наушников.
Я кстати свои подключу послушаю, правда не варварским способом, как Carwizard

Нет - это не оптимизация. Про шнурочки я уже писал. Встроенный блютуз - лишнее: будет громоздко и дорого. Там ещё и проблема с фоном будет при питании от одного источника - проходили. Кому нужно - подключит внешний и именно такой, какой захочет. У меня, кстати, именно так усилок и работает - с внешним ЦАП Bluetooth-ом. Наушники - я их уже и так "оптимизировал", убрав эту часть схемы. Регулятор громкости тоже специально не ставил. Про разъём питания - в курсе: нарекания пока были только от Carwizard, за что приношу, конечно, свои извинения. Я, когда разъёмы ставлю, конечно же смотрю, чтобы там ничего не прокручивалось и не люфтило. Буду теперь ещё и на осциллографе этот момент проверять.

[Alex]

Ага я вижу что вы это все перепробовали, там нужно развязывать питание ну тогда ок. А чего с наушниками не захотели?

[Sid]

Ну, как по мне, есть более логичные решения этого вопроса. К примеру, практически любой ЦАП имеет выход на наушники. Плюс ко всему не хотелось увеличивать плату усилителя - влечёт увеличение размера корпуса. В тот, что использую, плата садиться замечательно. Как-то так...

[Alex]

Кстати если нет света он будет работать долго от повербанка, что очень даже полезно.

[MaratAM]

практически любой ЦАП имеет выход на наушники

У большинства ЦАПов, да и звуковых карт выход на наушники это просто ОУ и резистор Ом 50-100, что бы выход не спалить и усилитель им очень помогает.

[Sid]

Кстати если нет света он будет работать долго от повербанка, что очень даже полезно.

Да, однозначно. V63s тоже обращал на это внимание. Поскольку работает, начиная с 2-х вольт, можно питать и от пальчиковых батареек или аккумуляторов. Добавил этот момент к описанию. И резюме-табличку измерений тоже.
https://www.olx.ua/d/obyavlenie/usilite ... LkYHs.html

[Meloman79]

Да за такие деньги платка огонь!

[Sid]

Ну, так что же Вы ждёте?

[Meloman79]

так у меня есть айс, мало жрет и звучит

[Sid]

В связи с ростом цен, вынужден поднять цену на усилитель.
Для форумчан цена пока прежняя.

[ARTShaving]

Маломощный усилитель для фонового звучания класса AB на микросхеме LM4863.

Дякую, що звернули мою увагу на цей підсилювач і заохотили його зібрати.

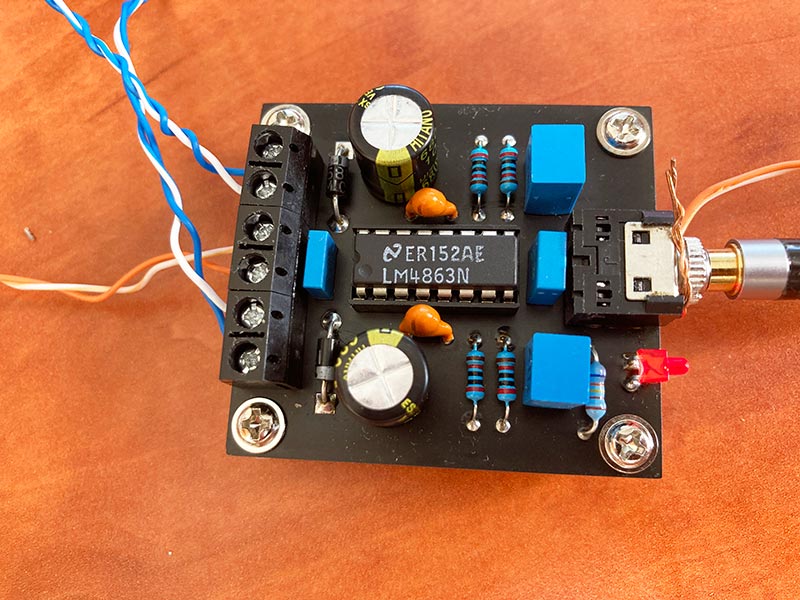

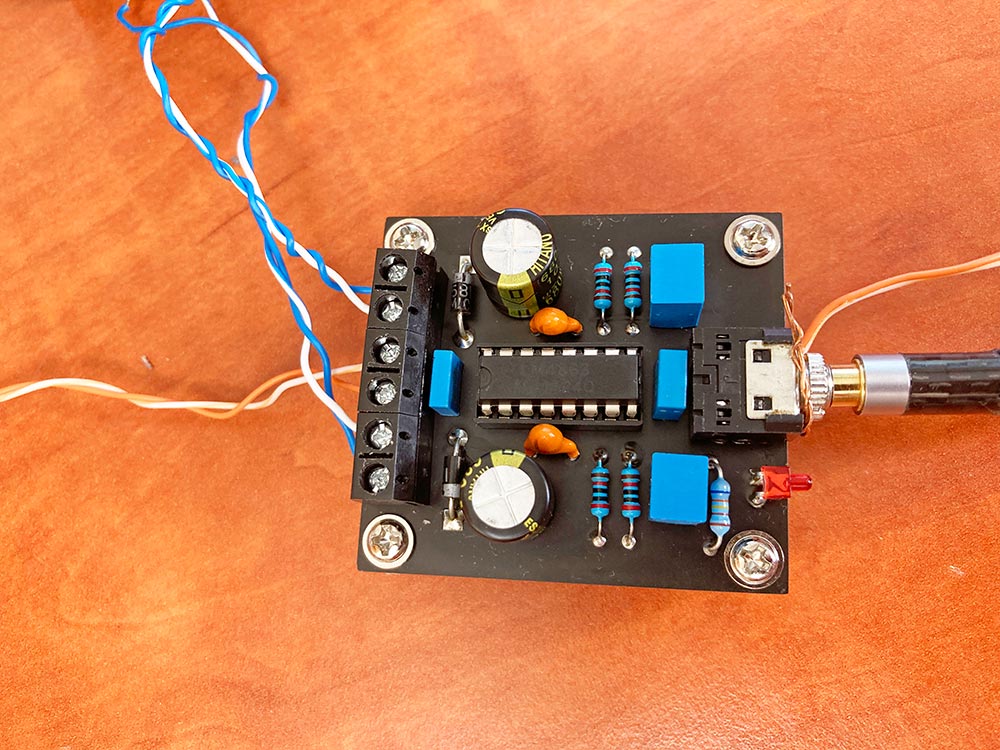

Розглядаючи фотографії вашої плати помітив два діоди. В стандартній схемі їх не бачив.
Підкажіть, будь ласка, це захист по полярності живлення мікросхеми, чи вони несуть якусь іншу функцію?
Дуже дякую.
