Усилитель AIYIMA на TPA3221 с Bluetooth 5.0 мощностью 100Вт

[V63s]

Эту плату не стоило брать.

Согласен, поспешил.

[V63s]

Когда-то шунтировал электролиты конденсаторами МБМ 0,1 мкф и был неплохой результат. Придется вспомнить молодость .

[V63s]

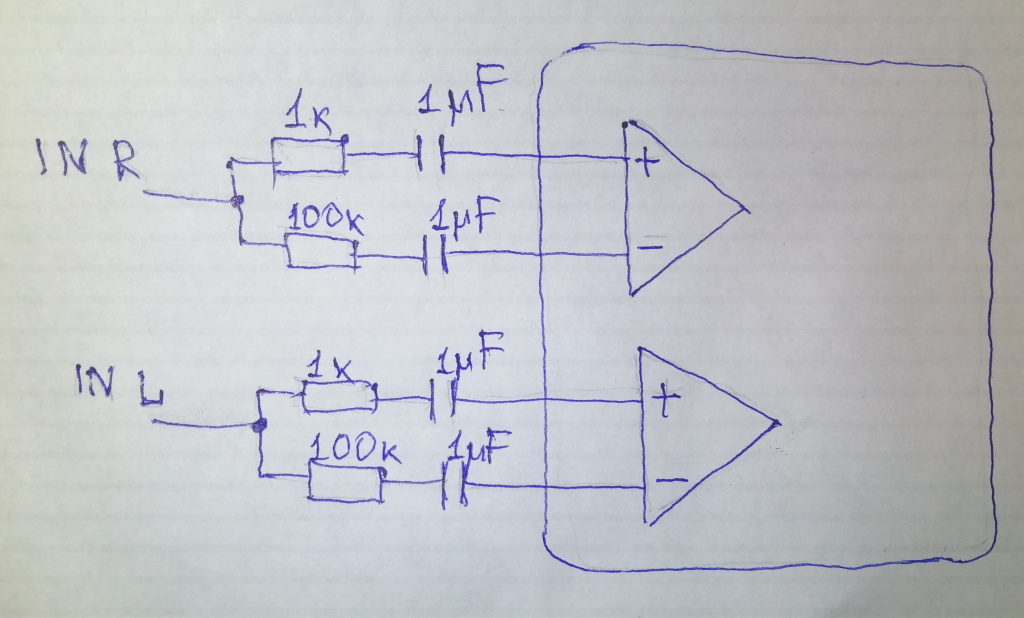

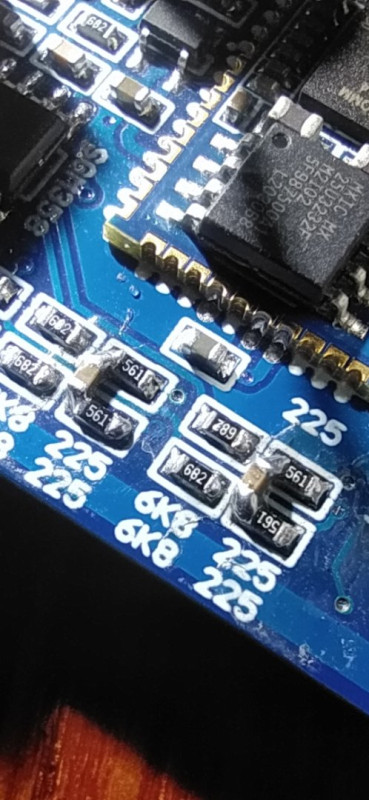

Для любителей китайской продукции хочу сообщить о китайском ноу-хау. Решил проверить что за резисторы стоят рядом со входными конденсаторами, прозвонил и получилась интереснейшая схема.

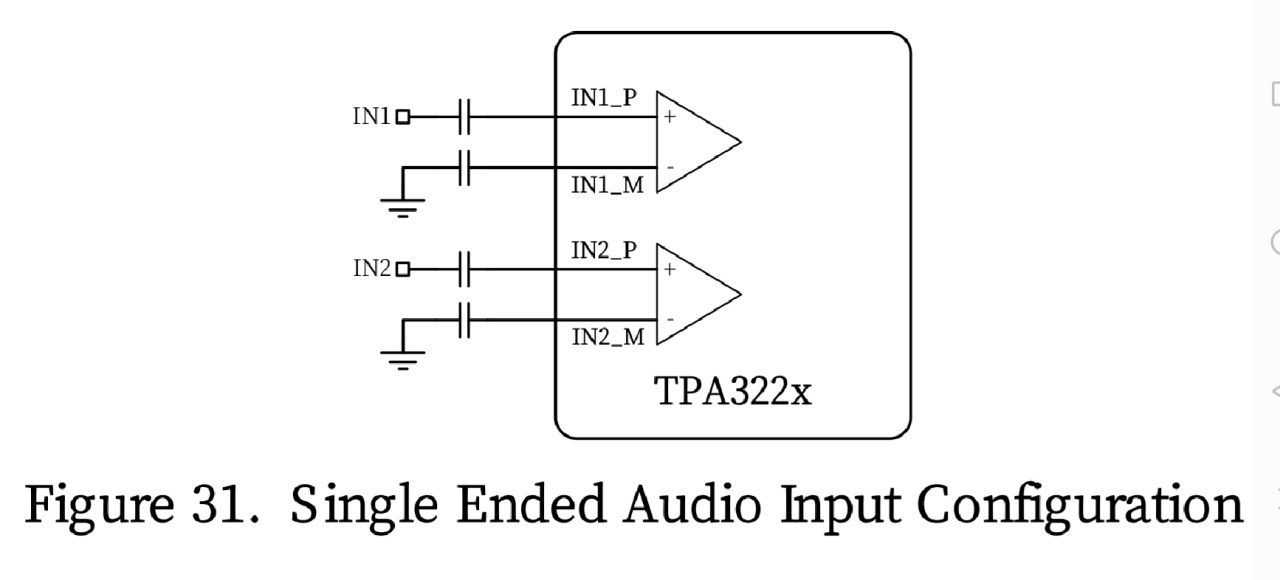

В дататишите все как обычно.
Вопрос знатокам: для каких целей придумана такая схема подачи сигнала на вход?

[V63s]

Первое что пришло на ум- это для устранения хлопка при вкл/выкл. (сам давно думаю об этом)
Второе - ошибка при проектировании платы.
Может у кого-то есть еще варианты?

[kovrigger]

Я в электронике нуб, но по-моему это похоже на фильтр (ФВЧ).

[V63s]

Анекдот: лежат Шерлок Холмс и доктор Ватсон на спине в лесу, и Шерлок спрашивает
- Доктор Ватсон, о чем вам говорят эти звезды на небе?
И он философствует - ну это множество звезд, возможно где-то есть жизнь, может где-то как и мы смотрят на нашу планету и бла-бла-бла. А Шерлок отвечает:
- Все намного проще, Доктор Ватсон, у нас просто сп..... и палатку.
Так и с этой платой: просто забыли два конденсатора подключить не землю ., и вперед, в серийное производство и на продажу.

[мандалорец]

Хотелось бы синус увидеть от 7 до 20 килогерц. Для нкоре делали, а здесь видимо специально не захотели расстраивать... Так понимаю, ферритовые катушки на выходе- такие себе.
А тут пишут еще про ФВЧ на входе...

[lgedmitry]

Почитал ветку, и что-то щёлкнуло: а пик-фактор, он вообще из ваттов или из вольтов считается. Я-то всегда думал, что из вольтов. Тут уважаемый коллега из ваттов считает. Погуглил мельком - и не понял всё-равно. Но где-то в глубине подсознания кто-то шепчет, что в журнале"радио" раньше в вольтах мерили. Или ж нет, путаю я?

[мандалорец]

Считайте как угодно, с учетом формы синуса квадрат напряжения делите на сопротивление получаете мощность

[мандалорец]

Ну так что с синусом в этой железяке?

[Николай Яковлев]

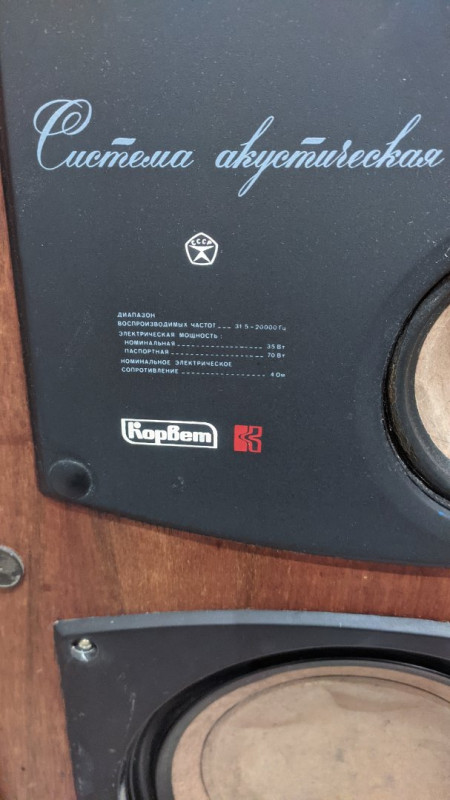

Здравствуйте, слежу за вашими роликами по поводу усилителей .Приобрел себе усилитель Aiyima A05 105w мощности и блок питания на 32v на Алиэкспресс, в надежде на то, что он будет работать как положено, подключил к нему колонки мощностью 35вт паспорт на 70 Вт 4ом Корвет фирмы, сначала они играли тихо, потом один канал начал звучать с искожением и уходить в блокировку, а второй канал продолжал играть чисто, но тихо, не как на 35вт колонка от обычного усилителя, после перестали играть оба и пошёл запах гари из усилителя, в итоге сгорела микросхема tpa 3221, продавец утверждает, что всему виной слабые колонки, так ли это, если нет, подскажите пожалуйста, какие оргументы привезти продавцу, чтобы открыть спор, так как я в D классе не понимаю, пожалуйста помогите с разъяснением.

[Николай Яковлев]

Здравствуйте, слежу за вашими роликами по поводу усилителей .Приобрел себе усилитель Aiyima A05 105w мощности и блок питания на 32v на Алиэкспресс, в надежде на то, что он будет работать как положено, подключил к нему колонки мощностью 35вт паспорт на 70 Вт 4ом Корвет фирмы, сначала они играли тихо, потом один канал начал звучать с искожением и уходить в блокировку, а второй канал продолжал играть чисто, но тихо, не как на 35вт колонка от обычного усилителя, после перестали играть оба и пошёл запах гари из усилителя, в итоге сгорела микросхема tpa 3221, продавец утверждает, что всему виной слабые колонки, так ли это, если нет, подскажите пожалуйста, какие оргументы привезти продавцу, чтобы открыть спор, так как я в D классе не понимаю, пожалуйста помогите с разъяснением.

[ms142]

Усилитель рассчитан на работу с АС 4 Ом?

[Николай Яковлев]

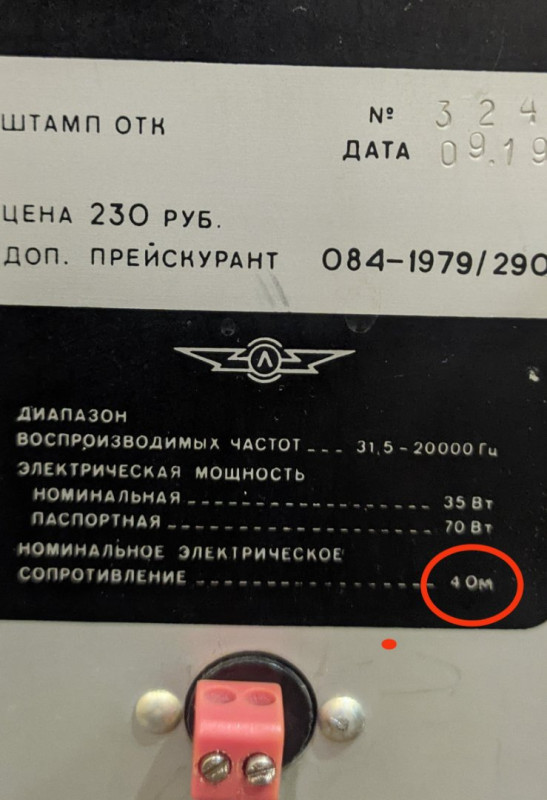

Да от 4ом и до 8ом

[Николай Яковлев]

[ms142]

Если нигде не указано, что при 4-х Омах АС есть ограничение по максимальному напряжению питания, то торбить китайца.
Если все подключено правильно.

[Alex]

Вы точно все правильно подключали? Там очень близко расположены выходы под колонки, не могли их случайно коротнуть? На другом усилителе пробовали свои колонки подключать?

[Николай Яковлев]

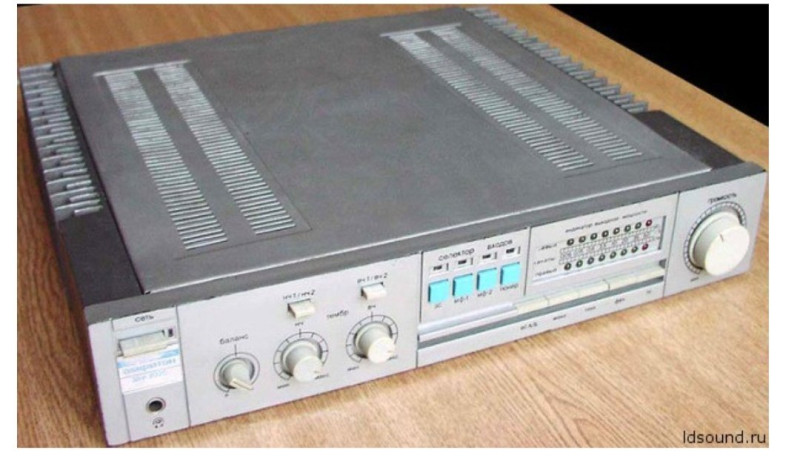

да точно и даже на всякий случай подключил плюс к плюсу и минус к минусу, а потом подключил к (амфитон 202 ) на нём он играет как обычно

[Alex]

Вот это и напишите китайцу.

[Николай Яковлев]

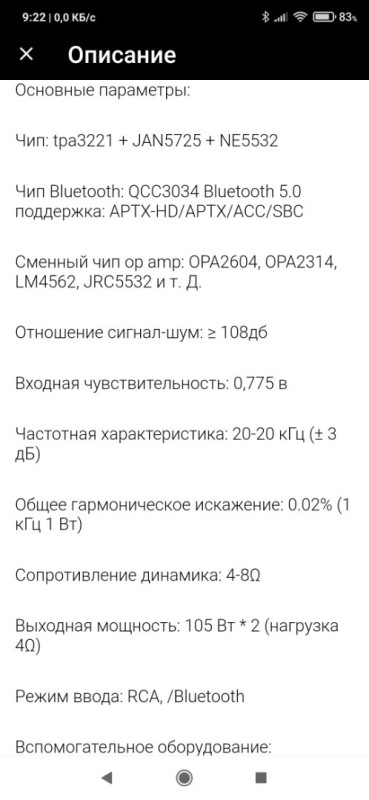

Вот что он пишет ( Номинальная мощность этого продукта составляет 105 Вт x 2/4 Ом.
Источник питания - DC32V 5A. В случае достаточного питания. Номинальная мощность вашего динамика составляет 4 Ом 35 Вт. Мощность динамика слишком мала. проработав определенный промежуток времени, сгорела микросхема усилителя мощности из-за перегрева и перенапряжения микросхемы усилителя мощности. Мощность динамика слишком мала. Это неправильная эксплуатационная нагрузка покупателя, сгорела микросхема усилителя.

[Николай Яковлев]

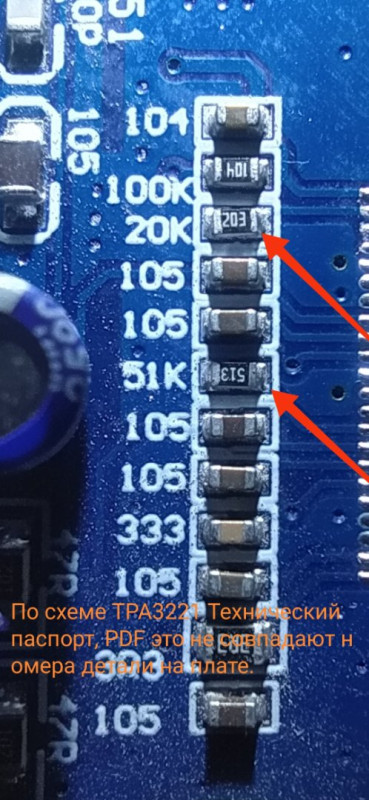

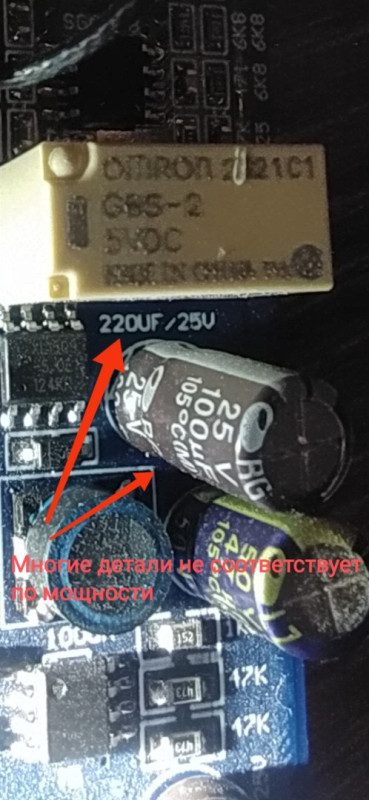

А что какие не достатки я нашел в плате и сообщил об этом Ему и Алиэкспресс

[Николай Яковлев]

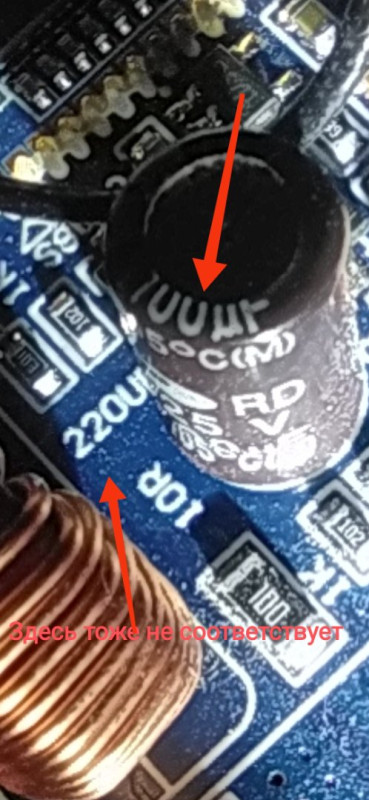

Ещё вот что нашел

[ms142]

Вот что он пишет ( Номинальная мощность этого продукта составляет 105 Вт x 2/4 Ом.
Источник питания - DC32V 5A. В случае достаточного питания. Номинальная мощность вашего динамика составляет 4 Ом 35 Вт. Мощность динамика слишком мала. проработав определенный промежуток времени, сгорела микросхема усилителя мощности из-за перегрева и перенапряжения микросхемы усилителя мощности. Мощность динамика слишком мала. Это неправильная эксплуатационная нагрузка покупателя, сгорела микросхема усилителя.

кЕтайский бред. Либо он вообще ничего не понимает, либо тупо ищет пути любым способом съехать с темы в надежде на неосведомленность покупателя.

[Николай Яковлев]

Вот жду решения Алиэкспресс что он скажет потому что я открыл спор на стоимость усилителя я им всё что нарыл всё отправил сегодня думаю ответят. Надеюсь спор будет в мою сторону, ну потому что я всё получил как указано на тот момент когда тестировал продукт.

[OLEG74]

Дядя Коль! Чем дело то закончилось? Китаец вернул гроши?

[Николай Яковлев]

Да вернул
