Двухтактный ламповый усилитель на ECF80 и EL34

[billybons68]

Немного настроил - все руки не доходят нормально настроить и прогнать во всех режимах.
Звукова карта у меня Asus Xonar DGX

макс выход.jpg

У меня к этому усилителю лежит полный комплект деталей+выхолные трансформаторы+радельные трансформаторы питания на каждый канал+такие же платы+EL34+такой же корпус с Торнадо.Есть все,только нет времени все это собрать))

[MrBigg]

Добрейшего дня! Стал счастливым обладателем этого усилителя , только не много изменен на 6П3С . Звук очень приятный . D класс пока продаю ) . Как обзаведусь EL34 вернём его в исходное состояние . Еще раз спасибо RUS_D

[LinuxManiac]

Сообщение про акустические системы Jamo S606 выделено в новую тему:
viewtopic.php?f=53&t=1491

[emon]

С ОООС 4Ом нагрузка
без нагрузки - 5,16
с нагрузкой - 4,56
5,16-4,56= 0,6
(0,6/4,56)*4= 0,526

без ОООС 4Ом нагрузка
без нагрузки - 15,8
с нагрузкой - 9,76
15,8-9,76= 6,14
( 6,14/9,76)*4= 2,516

так все-таки, как Вам больше нравится звучание? с ООс или без нее?
какое сопротивление использовали в ООС ?

[RUS_D]

1. работает с ООС
2. уже не помню так как аппарат уехал к новому хозяину, но резистор в пределах 3,2-3,9к

[emon]

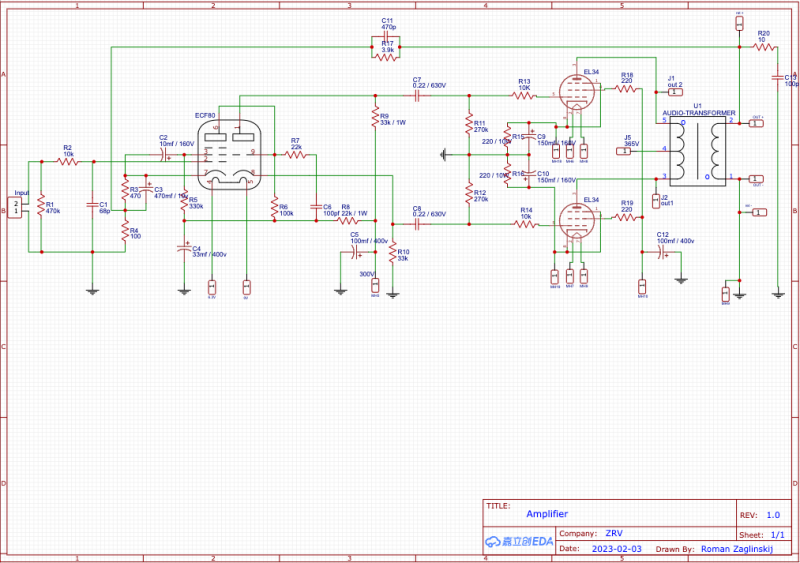

перемалював схеми і троха переробив самі плати.
чи може є якісь побажання для нових плат?
є ідея замовити плати з позолотою.

в своєму підсилювачі поставив:

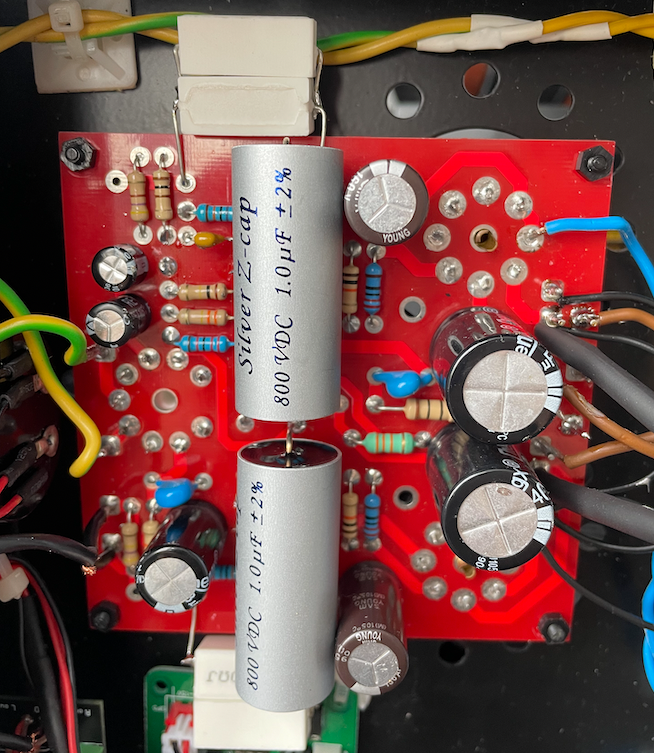

- здоровенні конденсатори в С7б С8 - Silver Z-Cap 1 мкФ 2% 800 В
- відключив зворотній звязок
- лампи - SHANGHAI 6F2 / ECF82 / 6U8 Pentode Triode Valve Tube
- лампи - GENALEX GOLD LION KT77 Platinum Tubes (Matched Quad)
- трансформатори Lundahl LL1663

отримав просто офігєнну детальність і бас. бас такий емоційний, шо при прослуховуванні чекаєш коли наступна "музична атака" буде, шоб кайфонуть

[LinuxManiac]

отримав просто офігєнну детальність і бас. бас такий емоційний, шо при прослуховуванні чекаєш коли наступна "музична атака" буде, шоб кайфонуть

Блискуче!
Так би мовити - в пику скептикам!
Вітаю з успіхом!

[emon]

Блискуче!
Так би мовити - в пику скептикам!
Вітаю з успіхом!

Дякую Вам за допомогу в цьому.

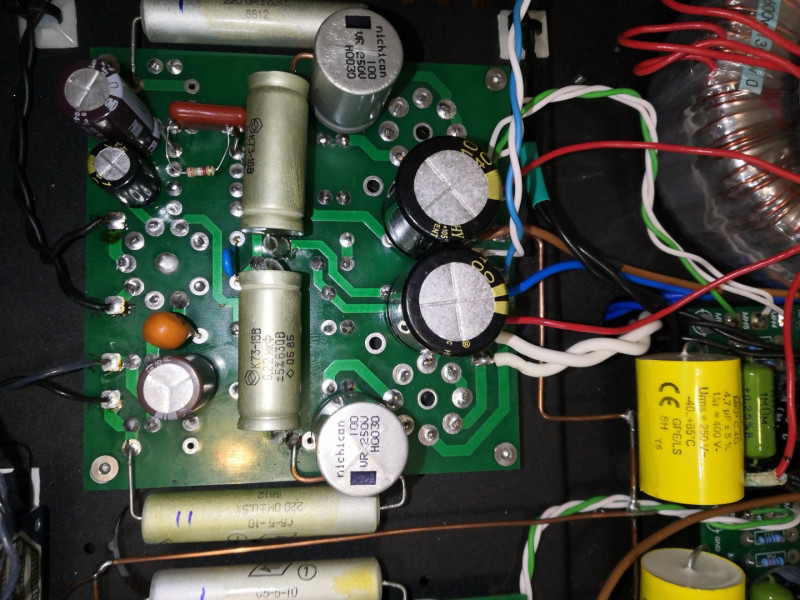

П.С. К73-16В - також тестив, але Silver Z-Cap більше сподобалося.

[emon]

Вітаю з успіхом!

хотілося би додати в схему змінні резистори для регулювання значення струму зміщення у вихідних ламп. підскажіть куди поставить і який саме резистор

[LinuxManiac]

Резистори R15 та R16. Номінал - 300 ом або трохи більше. Потужність - мінімум 5 ватт. Ставити їх як підстроювальні (движок з’єднувати з одним з кінцевих виводів). Послідовно з кожним варто поставити постійний резистор номіналом 1 ом.
Після встановлення вивернути всі підстроювальні резистори на максимальний опір. Після подачі живлення на схему, поступово увертати до зменшення опору, контролюючи напругу на кінцях резисторів номіналом 1 ом. Природно, що напруга в 0,1 вольта відповдатиме струму спокою 100 мА.

[RUS_D]

Якщо ви хочете перевести схему з автоматичного на фіксований то прийдеться трохи змінити схему для введення зміщення на сітку вихідних ламп.
Прийдеться викинути резистори по 240ом, та замість них встановити на 1Ом (для контролю зміщення)

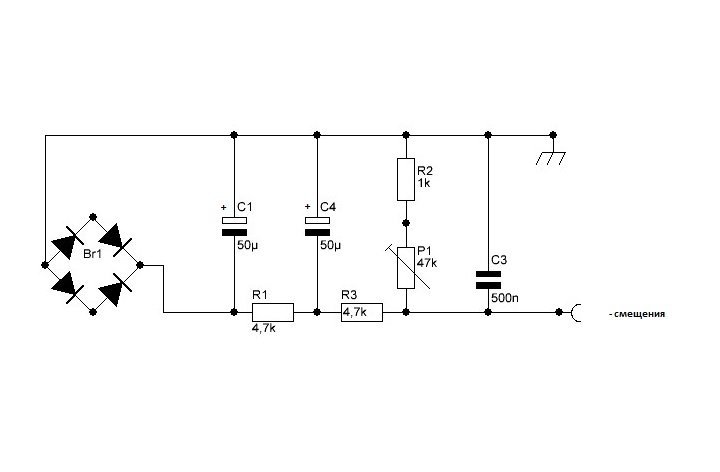

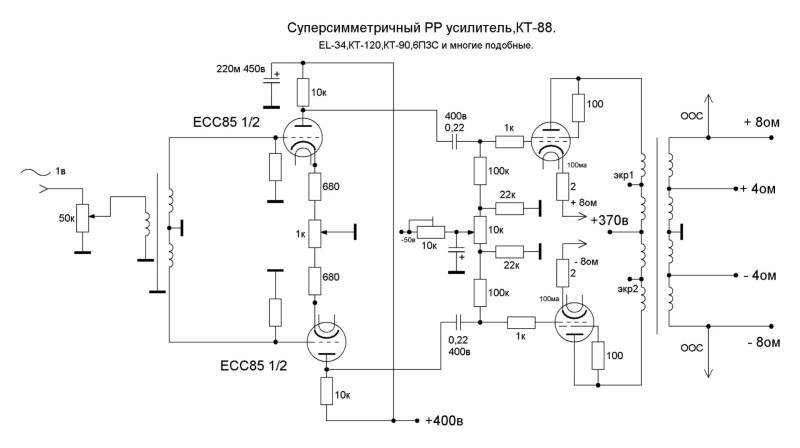

Ось вам чсама схемка БП для мінусового зміщення, так і схема підсилювача у якому використано таке зміщення.


[emon]

зараз поки моя мета:
- зменшити кількість проводів між блоком живлення і платою підсилювача
- гарненько розмістити "сірих кабанчиків" на платі
- позбутися висячих цементних резисторів(хотілося би шоб вони були на платі, а не в повітрі)

[RUS_D]

Під платою будуть грітися дужче, там треба резистори на 10-20вт.
Я ставив резистор С5-5 10 Вт 220 Ом або 240 - 280 Ом, в залежності від анодної напруги, та потрібного току через лампи.
Вони добре розміщуються між платами по бокам.

[emon]

не могу победить фон в одном из каналов
если земли не соединены - фон только в одном канале. если земли соединены - фон в 5 раз ниже, но уже в обоих каналах.
- земли обоих каналов соединены отдельным толстым проводом в одну точку в 2-х сантиметрах от входных разьемов
- вход сделан так: два отдельных провода, в каждом экран и по 2 проводника. возле входных разьемов земляной провод соединен с экраном. возле РГ экран не подключен никуда, только сигнальные.
- на РГ три контакта на входе, соответственно земли их соединены
пытался шевелить по-немногу проводники в этом канале, фон не меняется.
если вытащить входные лампы - фона нету вообще.
может ему(усилителю) поставить фильтр синфазных помех на входе?

[RUS_D]

1. Проверить разводку всего канала который фонит (входную лампу поставить из другого канала, как вариант для теста)
2. я заземлял общую шину возле регулятора громкости

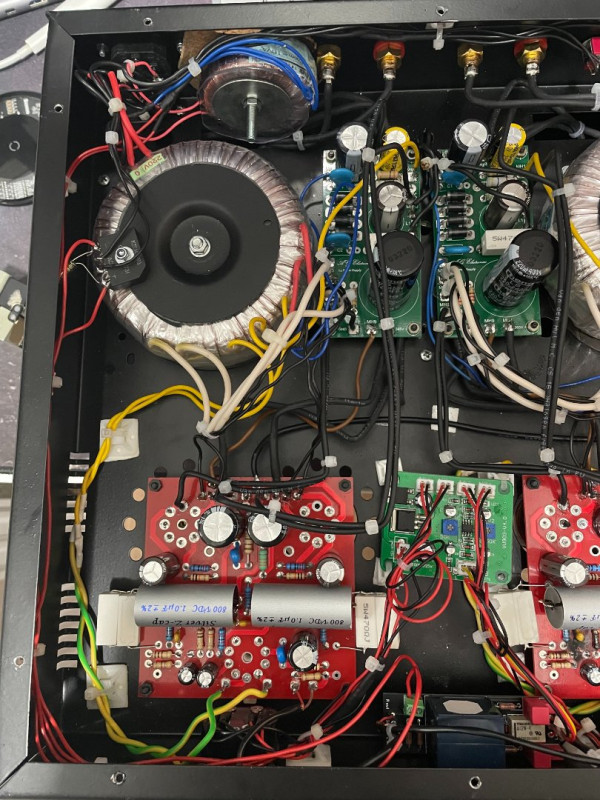

3. Выложите подробные фото подвала усилителя с указанием какой канал фонит - может что заметим в разводке проводов.

[emon]

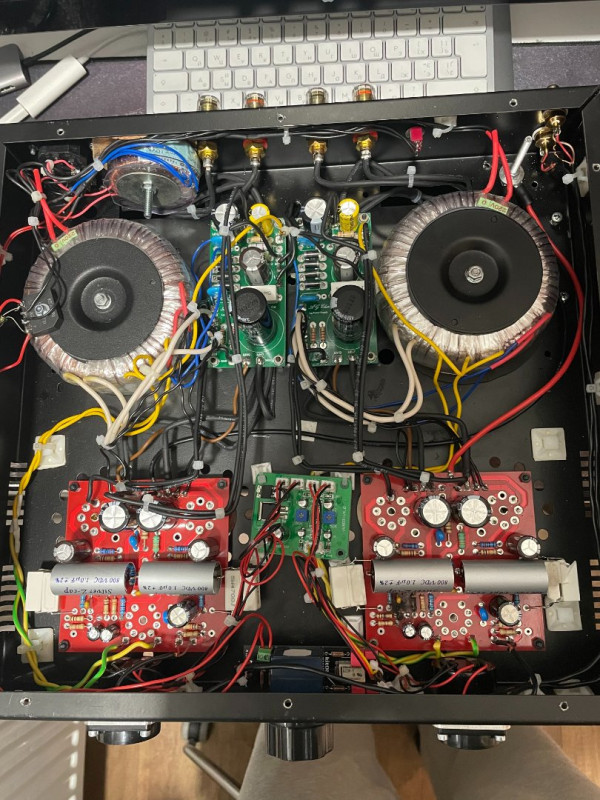

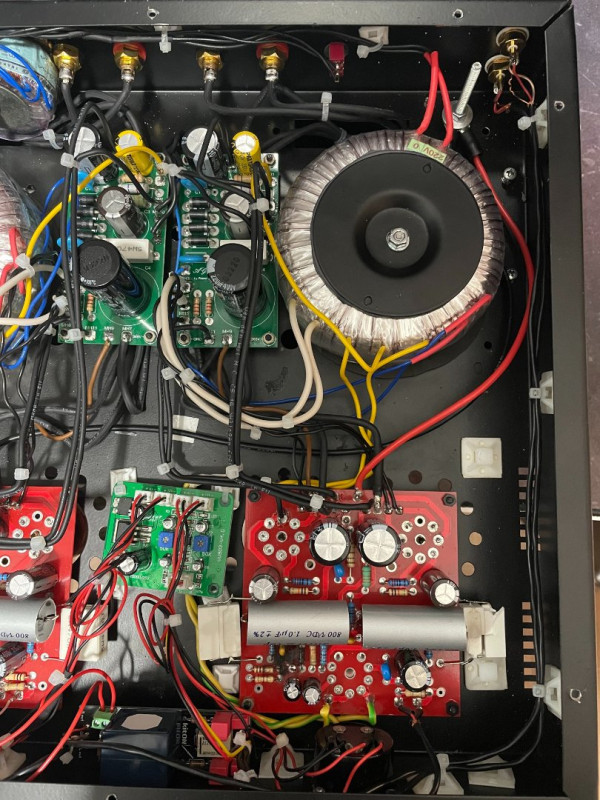

фон в канале со стороны разьема питания(слева)

[RUS_D]

1. Отключить от сети все приблуды (транс на стеночке который питает ваш индикатор) - для теста. Также откинуть входа с платы индикатора
2. от плат не тянуть 2 провода земляных к клеме, а соединить их между собой короткой перемычкой, а от ее серединки кинуть провод на землю
3. как смогли заметить у меня силовие трансы сидят под колпаком, а в подвале стоят выходные - так намного меньше петель будет.
А то у вас рядом с выходными клемами и входными разьемами висят питающие кабеля 220в.

Если совсем ни+чего не помогает, как вариант - отключ+ить от сети транс исправного канала и проверить есть ли фон или нет.
Если есть - искать ошибку в этом канале, если пропал - гдето косяк с землями или размещением кабелей.
У меня когдато был возбуд усилка из за того +что кабель обратной связи лежал на выходном трансе

[Dr.Somebody]

Попробуйте вспомагательный торик развернуть на 90 градусов, мост с шайбы снять и прикрутить к стенке.
И маленькое уточнение: в Украине уже давно в сети 230В и торы надобно заказывать именно на первичку 230В (а лучше 240В), иначе они гудят немного.

[emon]

1. Отключить от сети все приблуды (транс на стеночке который питает ваш индикатор) - для теста. Также откинуть входа с платы индикатора

пробовал, изменений нету никаких.

Попробуйте вспомагательный торик развернуть на 90 градусов, мост с шайбы снять и прикрутить к стенке.

вообще отключал его питание - ничего не меняется.

П.С. когда питающие трансы стояли вверху, фона не было вообще. щас нету возможности так сделать, там стоят выходные люндахл, они не влезут вниз.

[RUS_D]

Тогда силовой тор развернуть на 180 градусов попробовать тоесть низ станет верхом.
А так сложно советовать - надо пробовать самому разные варианты - усилитель то у вас в руках
И как вариант - подключить его для тестов через стабилизатор или латр и дать на вход 220-180в. И послушать фон (разворот вилки в розетке никто не отменял как и заземление усилителя).
Товарищ выше писал вернео что в сети у нас давно 230-240в.
У меня вся аппаратура запитана через стаб на 1.5 киловата

[emon]

Кажись я разобрался
Открутил тор, вытащил из корпуса и фон пропал.
Когда вставлял лампу с поломанным ключом, из усилена пошел дымок, и наверное подгорел тор.
Поменял их местами и фон оказался в другом канале. Поэтому тор под замену.

[Noctis]

https://aliexpress.ru/item/100500198453 ... um=sharing
Это не он случаем? - очень похож и на одной плате. Подумываю взять под сборку.

[lgedmitry]

https://aliexpress.ru/item/100500198453 ... um=sharing
Это не он случаем? - очень похож и на одной плате. Подумываю взять под сборку.

я думаю ЕЛ34 в такие панельки не влезут

[RUS_D]

ТО схема подобная но под EL84
в этой теме на 1 странице я писал о сборке такой платки

[Noctis]

ТО схема подобная но под EL84
в этой теме на 1 странице я писал о сборке такой платки

Панельки я думаю не проблема заменить. Вот момент который больше волнует - выходные трансы. У вас они обычные или с чередованием первичек и вторичек, т.е. специально под ламповые усилители "по заветам"? Такие трансформаторы найти сложно и цена их будет высока.

[Николаевич]

ТО схема подобная но под EL84
в этой теме на 1 странице я писал о сборке такой платки

Панельки я думаю не проблема заменить. Вот момент который больше волнует - выходные трансы. У вас они обычные или с чередованием первичек и вторичек, т.е. специально под ламповые усилители "по заветам"? Такие трансформаторы найти сложно и цена их будет высока.

- тогда примените для начала дешевый вариант который предложил Сергей Комаров тр. из серии ТАН28(29)
